Строительство стационарного бассейна на участке часто упирается в огромный бюджет и долгие земляные работы. Использование шестиметрового морского контейнера в качестве силового каркаса позволяет получить прочный, мобильный и стильный водоем в короткие сроки. Наличие акрилового смотрового окна и удобной внешней лестницы превращает стандартную стальную чашу в премиальный элемент ландшафтного дизайна. В этом руководстве подробно разобрана технология сборки комбинированного бассейна по готовым проектным чертежам.

Конструктивные особенности и устройство водоема из контейнера

Основой всей конструкции служит стандартный шестиметровый морской контейнер с габаритами 6000 на 2400 на 1500 мм. Его стальной несущий каркас отлично справляется с пространственными нагрузками, однако гофрированные стенки не рассчитаны на постоянное внутреннее гидростатическое давление воды. По этой причине внутри контейнера организуется дополнительный усиливающий пояс из профильной трубы и вваривается герметичная чаша из листовой стали.

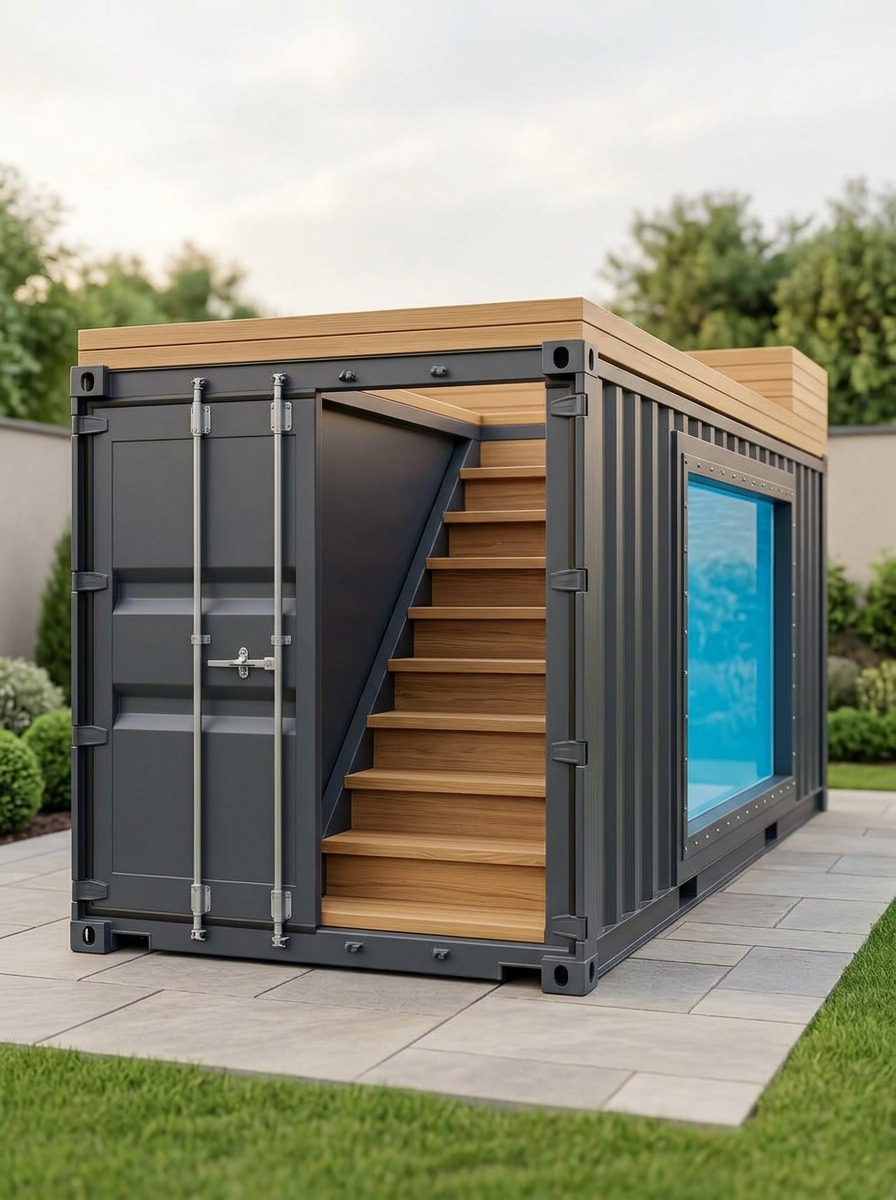

Для комфортного использования и красивого внешнего вида конструкция дополняется двумя ключевыми элементами. Сбоку врезается закладная рама под прочное смотровое окно из толстого акрила, а снаружи монтируется приставная лестница с настилом из термодревесины. Внутренняя поверхность чаши изолируется армированным лайнером или специальной пленкой ПВХ, которая гарантирует стопроцентную герметичность даже при незначительных подвижках металла.

Варианты установки и особенности размещения на участке

Конструкцию из морского контейнера можно разместить на участке тремя различными способами, каждый из которых требует своего подхода к подготовке основания.

• Наземная установка на бетонную плиту или песчано-гравийную подушку с опорными блоками. Это самый простой и бюджетный вариант, при котором бассейн остается полностью мобильным.
• Частичное заглубление в грунт на половину высоты чаши. Позволяет гармонично вписать постройку в ландшафт и упрощает вход в воду.
• Полное заглубление заподлицо с уровнем земли. Требует обустройства полноценного котлована, подпорных стен и качественной дренажной системы по периметру.

Выбор конкретного решения зависит от уровня грунтовых вод на участке и планируемого бюджета. Наземный вариант выигрывает за счет минимального объема земляных работ и простоты обслуживания технических узлов.

Необходимые материалы для сборки и отделки

Для реализации проекта требуется строго соблюдать спецификацию материалов, чтобы обеспечить прочность всей системы. Основу составляет б/у или новый морской контейнер в хорошем геометрическом состоянии без сквозной коррозии.

• Профильная стальная труба сечением 60 на 40 и 40 на 40 мм для создания внутреннего силового каркаса и подиума лестницы.
• Листовая сталь толщиной 3 мм для усиления дна и стенок водоема.
• Монолитный акрил или специализированное триплекс-стекло толщиной не менее 20 мм для смотрового окна.
• Армированная ПВХ-пленка для бассейна, а также фланец из нержавеющей стали с прижимными уплотнителями для герметизации окна.
• Термообработанная доска или террасная доска из лиственницы для облицовки ступеней, бортов и верхней площадки.

Инструменты и оборудование для выполнения работ

Для самостоятельной сборки потребуется стандартный набор оборудования, который можно найти в частной мастерской или взять в аренду. В первую очередь необходим сварочный полуавтомат или инвертор с запасом мощности, а также набор электродов или сварочной проволоки.

Для обработки металла и подгонки элементов нужны угловая шлифовальная машина с отрезными и зачистными дисками, мощная дрель и набор сверл по металлу. При монтаже гидравлической системы и лайнера понадобятся строительный фен с насадками для сварки ПВХ, качественный силиконовый герметик для закладных элементов и шуруповерт для работы с деревянным обвязочным каркасом.

Пошаговая технология сборки и монтажа чаши

Процесс постройки начинается с подготовки площадки и выравнивания строения по уровню. После установки контейнера на фундамент выполняется вырезка проема под смотровое окно и закладные элементы фильтрации.

1. Монтаж внутреннего силового каркаса из профильной трубы по всему периметру с шагом не более 500 мм.
2. Вварка усиливающих стальных листов на дно и стенки, тщательная зачистка и антикоррозийная обработка всех сварных швов.
3. Установка стальной рамки под окно, монтаж акрилового стекла через полиуретановые уплотнители и прижимной фланец.
4. Укладка геотекстиля и раскрой с последующей сваркой армированного лайнера ПВХ горячим воздухом.
5. Сборка внешнего каркаса лестницы, монтаж настила из термодерева и подключение системы фильтрации воды.

Ориентировочная смета и расчет затрат на строительство

Итоговая стоимость самодельного бассейна из контейнера выходит значительно ниже по сравнению с монолитной бетонной чашей аналогового размера. Покупка б/у контейнера в хорошем состоянии обойдется в среднюю сумму, основная часть бюджета уйдет на металлопрокат, полимерную пленку и систему очистки воды.

Особую статью расходов составляет смотровое окно, так как толстый акрил и точная лазерная резка фланцев требуют затрат. Использование термодерева для отделки увеличивает смету, но гарантирует долговечность внешнего вида. При самостоятельном выполнении всех сварочных и отделочных работ экономия на услугах сторонней бригады составляет до пятидесяти процентов.

Распространенные ошибки новичков при проектировании и монтаже

Главная ошибка неопытных мастеров заключается в игнорировании гидростатического давления. Если налить воду в обычный морской контейнер без внутреннего усиления каркаса, его боковые стенки раздуются и деформируются уже при заполнении на треть.

Вторая частая проблема связана с некачественной герметизацией смотрового окна. Использование дешевого силикона вместо профессиональных химических составов приводит к протечкам при температурных расширениях металла. Также нельзя забывать про качественную термоизоляцию между стальной стенкой и лайнером, иначе вода в чаше будет быстро остывать в ночное время.

Обслуживание и зимнее консервирование конструкции

Эксплуатация чаши из контейнера требует регулярного контроля работы песчаного фильтра, уровня кислотно-щелочного баланса и концентрации дезинфицирующих средств. Металлический корпус требует периодического осмотра снаружи на предмет появления сколов краски и ржавчины.

На зимний период водоем необходимо правильно консервировать. Из чаши сливается часть воды ниже уровня закладных форсунок и смотрового окна, в воду погружаются компенсаторы расширения льда в виде пластиковых канистр, а вся гидравлическая система продувается и освобождается от жидкости.

Чтобы избежать критических ошибок в расчетах толщины металла, нагрузок на стеновые ребра и точных размеров смотрового проема, используйте проверенные инженерные решения. Точный готовый проект с подробными чертежами, детальной картой раскроя и пошаговой схемой сборки можно скачать на сайте ПроектСам. Это сэкономит ваше время, упростит закупку материалов и гарантирует надежность всей конструкции при долгой эксплуатации.
