Постройка современной зоны отдыха на участке требует точного расчета нагрузок и правильного подбора материалов. Модель размером 4.2 на 3 метра в стиле модерн сочетает надежность стального силового каркаса и эстетику реечной обшивки. Использование готовой конструкторской документации позволяет избежать перерасхода металлопроката и ошибок при заливке фундамента.

Конструктивные особенности и габариты беседки 4.2х3 метра

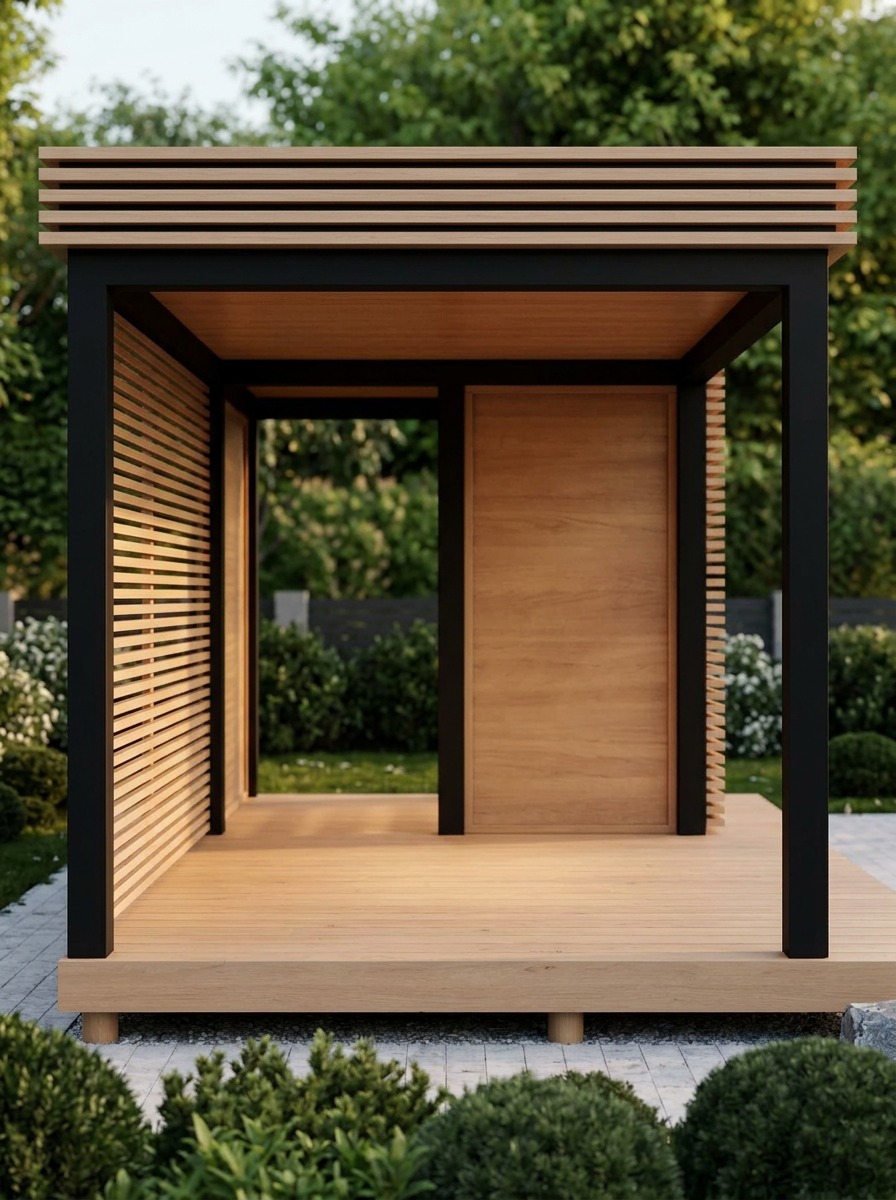

Размер площадки 4200 на 3000 миллиметров при высоте 2600 миллиметров считается оптимальным для размещения большой компании. Внутри свободно помещается обеденный стол, кухонная зона или массивная садовая мебель. Конструкция представляет собой открытую приподнятую платформу с навесной кровлей и комбинированным фасадным fencing.

Основой строения служит сварной каркас из металлической профильной трубы. Боковые секции частично зашиваются деревянными рейками, что создает приятную тень и защищает от порывов ветра. Платформа изолирует внутреннее пространство от влажного грунта, продлевая срок службы всего сооружения.

Выбор материалов для металлического каркаса и деревянной ламели

Для сборки силового скелета используется стальная профилированная труба. Для несущих стоек применяется сечение 80х80 или 100х100 миллиметров с толщиной стенки от 3 миллиметров. Обвязка и элементы кровли варятся из трубы 60х40 или 40х40 миллиметров.

Для декоративной реечной обшивки подходят следующие породы древесины:

• Лиственница, обладающая высокой стойкостью к гниению и влаге.
• Термообработанная доска, которая не меняет геометрию при перепадах температуры.
• Сосна или ель, требующие обязательной глубокой пропитки антисептиками и масляными составами.

Напольный настил платформы выкладывается из террасной доски или палубной лиственницы толщиной не менее 28 миллиметров.

Необходимый инструмент и оборудование для монтажных работ

Для самостоятельного изготовления конструкции потребуется стандартный набор оборудования частной мастерской. Основную часть работ составляют сварочные и деревообрабатывающие операции.

В минимальный комплект входят:

• Сварочный инвертор, маска и комплект электродов.
• Угловая шлифовальная машина с отрезными и зачистными дисками.
• Торцовочная пила по дереву для точной подрезки реек под углом.
• Шуруповерт, дрель и набор сверл по металлу.
• Лазерный или водяной уровень, рулетка, угольник и малярный cord.

Подготовка основания и возведение опорного фундамента

Масса сооружения вместе с мебелью и настилом требует надежного заложения фундамента. Для данного габарита оптимально подходит свайно-винтовой или столбчатый фундамент. Сваи закручиваются ниже уровня промерзания почвы, после чего срезаются в один горизонтальный уровень.

Поверх свай монтируется нижняя обвязка из швеллера или бруса. Приподнятая конструкция обеспечивает естественную вентиляцию подпольного пространства, что предотвращает скопление влаги и разрушение древесины.

Сборка силового металлического каркаса и монтаж кровли

Сборка начинается с выставления вертикальных опорных столбов. Стойки фиксируются прихватками, проверяются строгим отвесом и завариваются сплошным швом. Верхняя обвязка связывает периметр, образуя жесткий пространственный куб.

Стропильная система под навесную кровлю формируется с уклоном для схода осадков. После завершения сварочных работ все швы зачищаются болгаркой, металл обезжиривается, покрывается грунтовкой и двухкомпонентной краской по металлу черного цвета.

Обшивка стеновых секций реечным фасадом

Монтаж деревянных реек выполняется после полного высыхания лакокрасочного слоя на металле. Рейки предварительно торцуются в размер, шлифуются и покрываются защитным маслом в два слоя.

Крепление ламелей к металлокаркасу осуществляется через просверленные отверстия с помощью кровельных саморезов или вытяжных заклепок. Для сохранения одинакового расстояния между рейками применяются временные деревянные вкладыши-шаблоны.

Типичные ошибки при самостоятельной сборке и как их избежать

Начинающие строители часто допускают расчетные ошибки, которые приводят к перекосу конструкции. Использование трубы с толщиной стенки менее 2 миллиметров затрудняет сварку и снижает жесткость.

Основные промахи при работе:

• Отказ от предварительной антисептической обработки торцов досок.
• Монтаж реек встык без технологического зазора для расширения древесины.
• Пренебрежение диагональными промерами при выставлении каркаса.
• Отсутствие гидроизоляции между металлом и деревянным настилом.

Расчет себестоимости материалов и экономический эффект

Закупка металлопроката, пиломатериалов, крепежа и лакокрасочных покрытий для объекта 4.2х3 метра обойдется значительно дешевле покупки готового модульного комплекта. Основная статья расходов приходится на сухую строганую доску и качественную краску.

Самостоятельная сборка по готовой документации позволяет сэкономить до пятидесяти процентов бюджета за счет отказа от услуг наемной бригады. Грамотная ведомость материалов исключает покупку лишнего проката и обрезков.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок в чертежах, рекомендуем использовать готовый проект. Подробный сборочный чертеж с точными размерами, деталировкой и ведомостью материалов доступен для скачивания на сайте ПроектСам (proektsam.ru). Это позволит сразу приступить к закупке металла и сборке без риска испортить материал.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

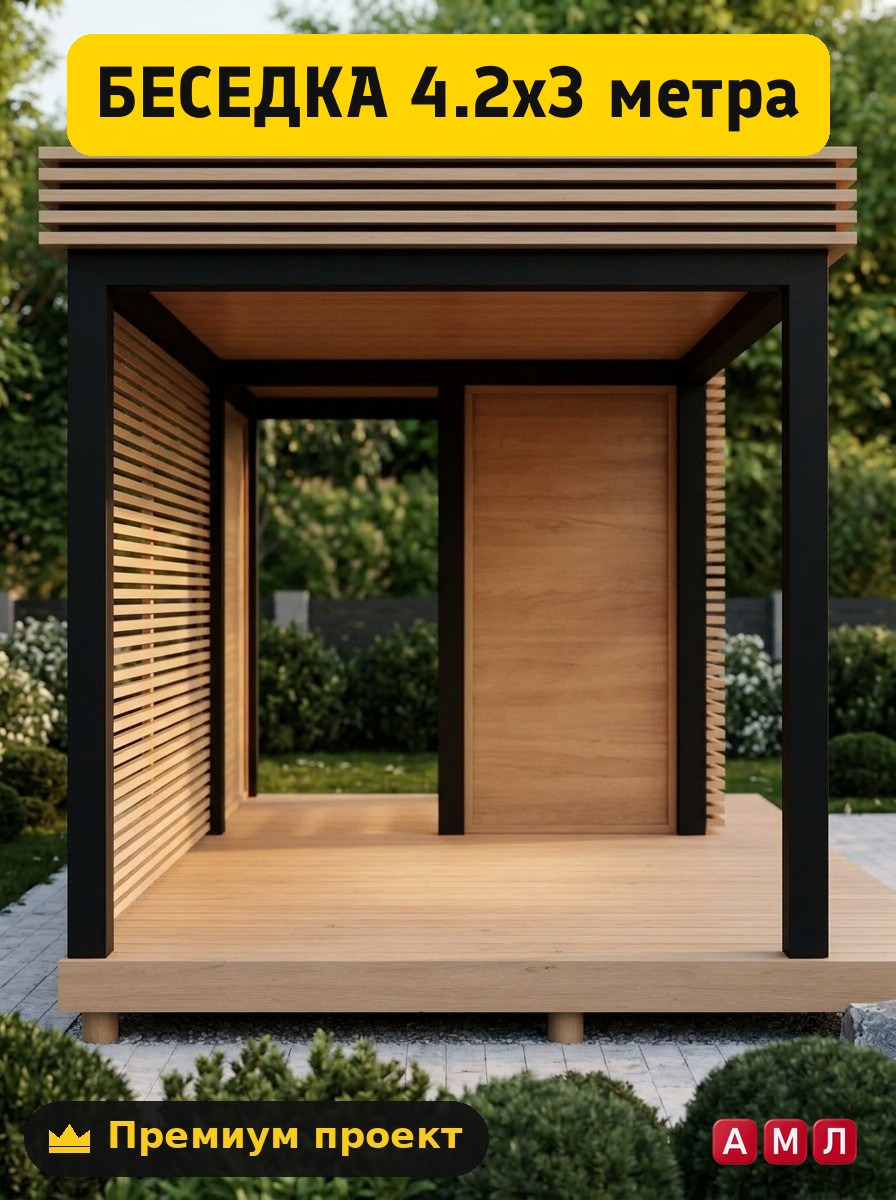

Премиум проект чертеж металлическая садовая беседка 4.2х3 метра пергола из деревянных реек построить

329 ₽

Смотреть проект

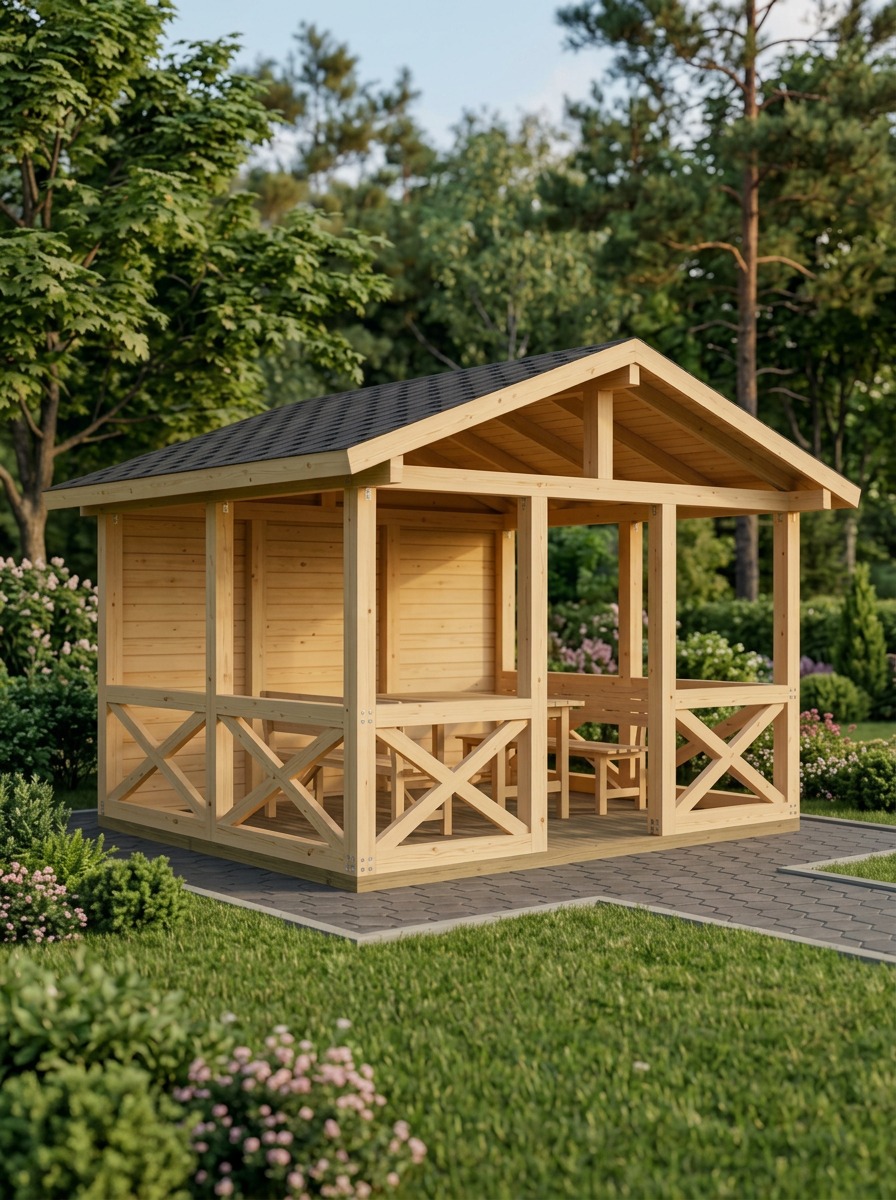

Премиум проект чертеж Деревянная беседка 5х3 метра открытого типа построить - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D
