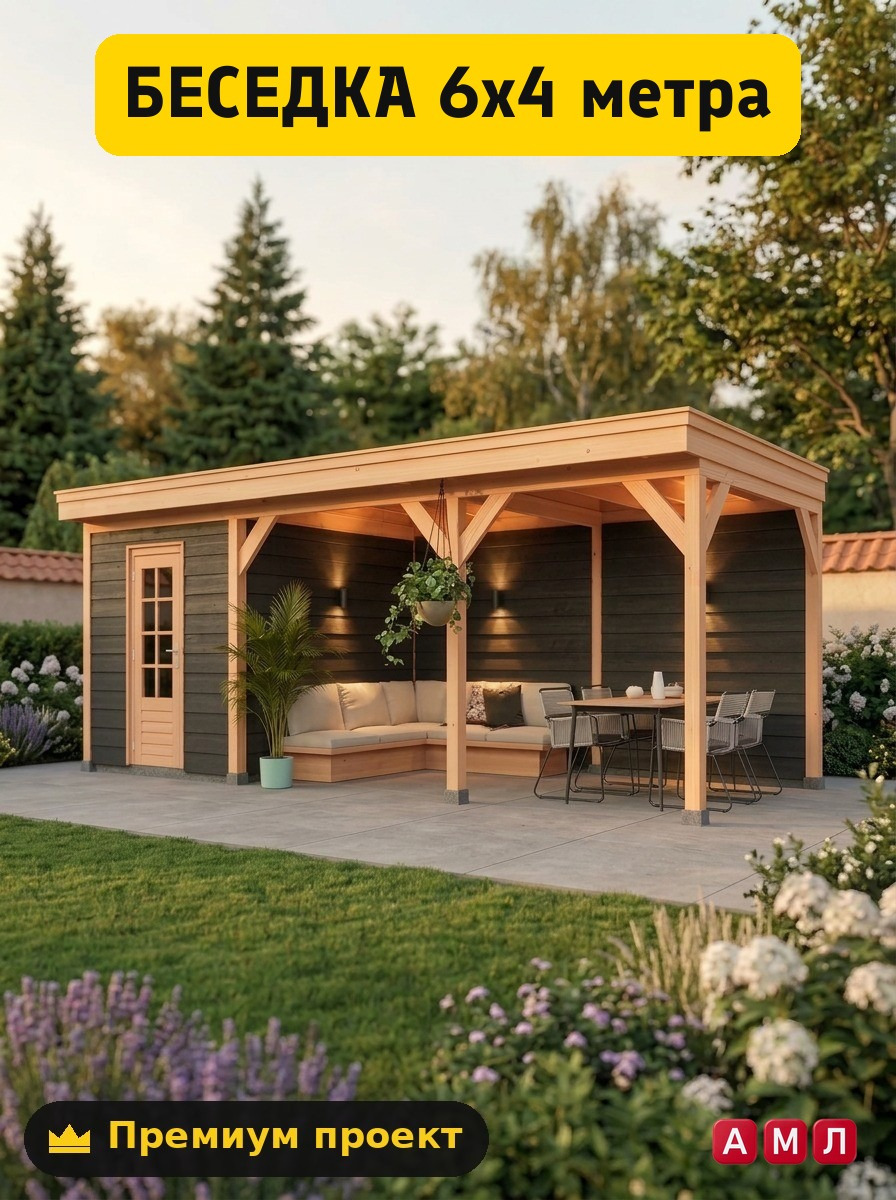

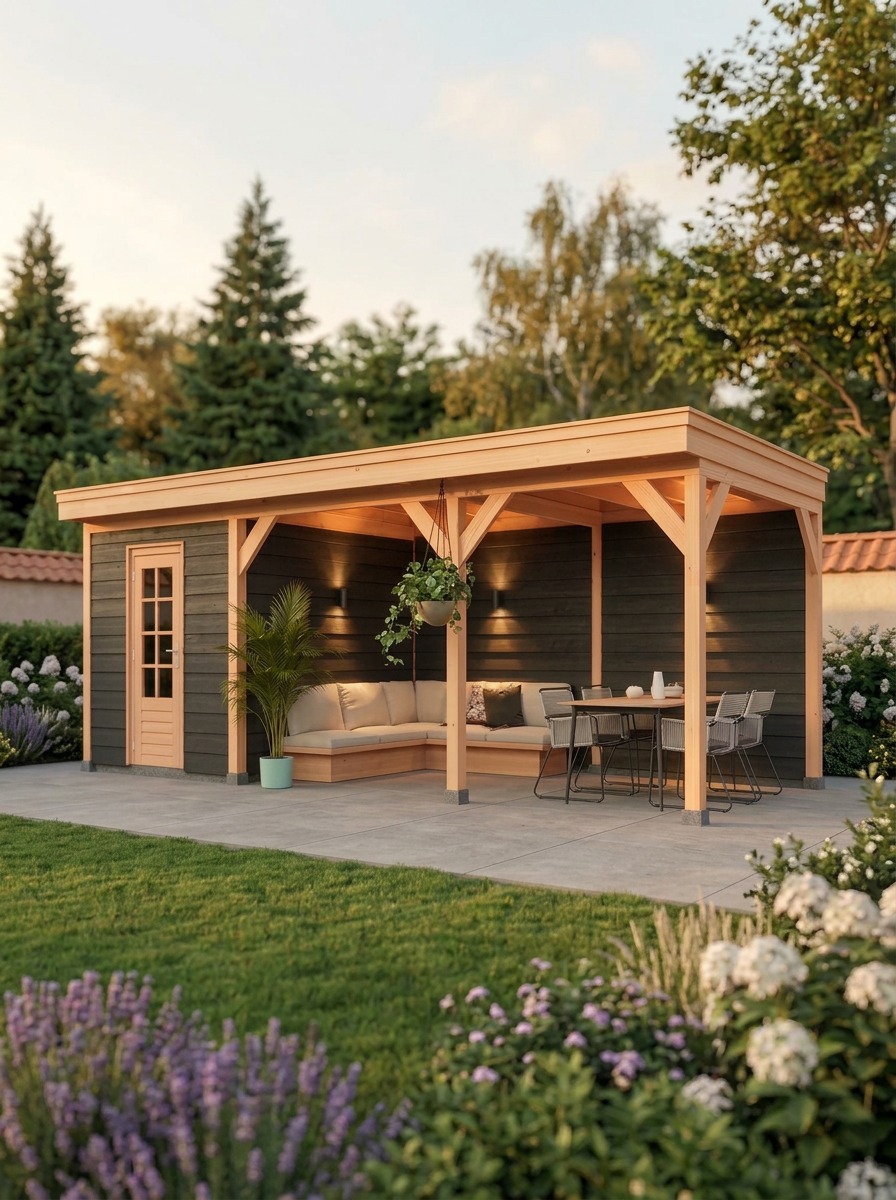

Чертеж беседки 6х4 с хозблоком под одной крышей своими руками

Скачать этот проект-чертёж в PDF

Строительство совмещенной конструкции из летней зоны отдыха и подсобного помещения закрывает сразу две главные потребности дачного участка. Общий габарит шесть на четыре метра позволяет получить просторный навес для застолий и сухое хозпомещение для хранения инструмента. Использование единой крыши и общего фундамента существенно снижает расход пиломатериала и упрощает процесс монтажа. Самостоятельная сборка по грамотно составленному проекту исключает перерасход древесины и гарантирует надежность каркаса.

Планировка и конструктивные особенности постройки 6х4 метра

Пятно застройки 6000 на 4000 миллиметров является оптимальным для средних и больших участков. Общая площадь разделяется на две функциональные зоны в соотношении два к одному или один к одному. Чаще всего под хозблок отводят глухую секцию размером 2 на 4 метра, а остальную территорию 4 на 4 метра оставляют под открытую или полузакрытую беседку.

Объединение построек под одной крышей имеет ряд технических преимуществ:

• Сокращаются затраты на возведение кровельного прогона и стеновых материалов.
• Уменьшается площадь пятна застройки на участке по сравнению с двумя отдельными объектами.
• Хозблок выполняет роль ветрозащитной стены для открытой террасы.
• Фундамент получает равномерное распределение нагрузок от общей стропильной системы.

Выбор материалов для каркаса, обвязки и обшивки

Для силового каркаса применяется сухой обрезной или строганый брус. Нижняя обвязка выполняется из бруса сечением 150 на 150 миллиметров, обработанного невымываемым антисептиком. Для опорных стоек и верхней обвязки используется брус 100 на 100 или 150 на 150 миллиметров. Вся стропильная система собирается из доски сечением 50 на 150 миллиметров, установленной на ребро.

Для обшивки стен хозяйственного блока подходит имитация бруса, блок-хаус или шпунтованная доска толщиной от 20 миллиметров. Настил пола в открытой зоне выкладывается из террасной или лиственной доски с зазором в 3-5 миллиметров для стока воды. Внутри закрытого помещения допускается укладка обычной влагостойкой фанеры или обрезной доски 40 миллиметров.

Подготовка фундамента и нижней обвязки

Основанием для каркасной конструкции 6 на 4 метра служит столбчатый фундамент из бетонных блоков или металлические сваи. Свайный фундамент предпочтительнее на пучинистых и влажных грунтах. Шаг установки опор под силовые лаги составляет от 1.5 до 2 метров по периметру и под внутренними перегородками.

Перед укладкой бруса обвязки на бетонные или металлические оголовки прокладывается два слоя гидроизоляции из рубероида. Соединение бруса по углам выполняется в пол-дерева или в лапу с обязательным фиксатором на деревянный нагель. Все элементы нижней рамы тщательно вымеряются по диагоналям, отклонение не должно превышать 5 миллиметров.

Сборка силового каркаса и стен хозблока

Монтаж вертикальных стоек начинается с угловых элементов. Каждая стойка фиксируется временными раскосами, проверяется строительным уровнем по двум плоскостям и крепится к обвязке на усиленные стальные уголки. Высота передней и задней части каркаса выбирается с учетом требуемого уклона кровли.

Стены хозблока усиливаются постоянными укосинами из доски 40 на 100 миллиметров, врезанными в стойки под углом 45 градусов. Это создает необходимую пространственную жесткость для всего сооружения. В месте расположения дверей и окон устанавливаются дополнительные ригели и горизонтальные перемычки.

Устройство стропильной системы и крыши

Стропильная система для беседки 6х4 чаще всего проектируется односкатной или двускатной. Односкатная кровля проще в исполнении, шаг стропил подбирается в диапазоне 600-800 миллиметров с учетом снеговой нагрузки региона. В местах опирания стропил на верхнюю обвязку выпиливаются посадочные пазы, исключающие сдвиг.

Порядок кровельных работ включает следующие этапы:

1. Укладка стропильных ног и их фиксация на скобы или конструкционные саморезы.
2. Настил гидроизоляционной мембраны с нахлестом 150 миллиметров.
3. Монтаж контррейки для вентиляционного зазора.
4. Крепление обрешетки из доски 25 на 100 миллиметров под профлист, металлочерепицу или сплошного настила под мягкую кровлю.

Типичные ошибки при самостоятельной сборке

Главная ошибка неопытных строителей заключается в отказе от детального чертежа и покупке пиломатериала на глаз. Это приводит к лишним обрезкам, недостаче нужных сечений и перерасходу бюджета. Вторая распространенная проблема связано с неправильным опиранием стропил на длинном пролете в 4 метра без использования промежуточных прогонов или ферм.

Игнорирование антисептической обработки древесины до начала сборки существенно сокращает срок службы постройки. Нижняя обвязка и подлаги начинают гнить уже через два сезона. Также часто забывают про компенсационные зазоры при укладке пола на открытой террасе, что приводит к разбуханию и деформации досок во время дождей.

Расчет материалов и сметы на строительство

Закупка материалов строго по спецификации позволяет сэкономить до 30 процентов бюджета. В смету закладываются брус для обвязки и стоек, доска для стропил и обрешетки, стеновые обшивочные материалы, кровельное покрытие, крепеж и лакокрасочные составы. Для точности расчетов необходима ведомость пиломатериалов с деталировкой каждой единицы.

Самостоятельная заготовка деталей по готовой карте раскроя исключает подгонку элементов по месту. Вы точно знаете необходимое количество кубометров древесины, количество крепежных уголков, саморезов и гидроизоляционных рулонов. Это избавляет от дополнительных поездок на строительный рынок в процессе работы.

Грамотно составленная проектная документация позволяет избежать ошибок при разметке, пилении и сборке каркаса. Найти подробный готовый проект беседки с хозблоком 6х4 метра с исчерпывающими сборочными чертежами, узлами и ведомостью материалов можно на специализированном портале ПроектСам (proektsam.ru). Это сбережет ваше время, упростит закупку пиломатериала и гарантирует надежность всей постройки.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж беседка с хозблоком под одной крышей 6х4 метра из дерева построить

329 ₽

Смотреть проект

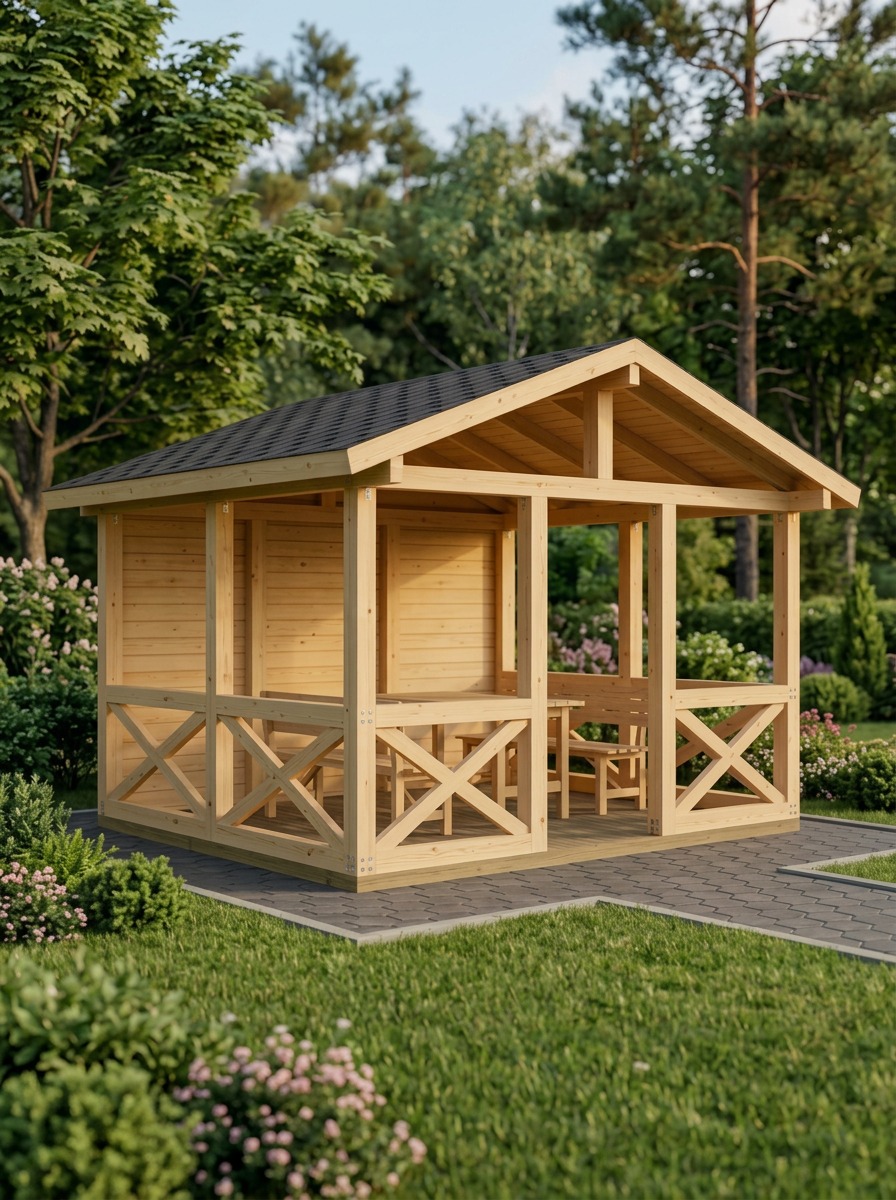

Премиум проект чертеж Деревянная беседка 5х3 метра открытого типа построить - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D
