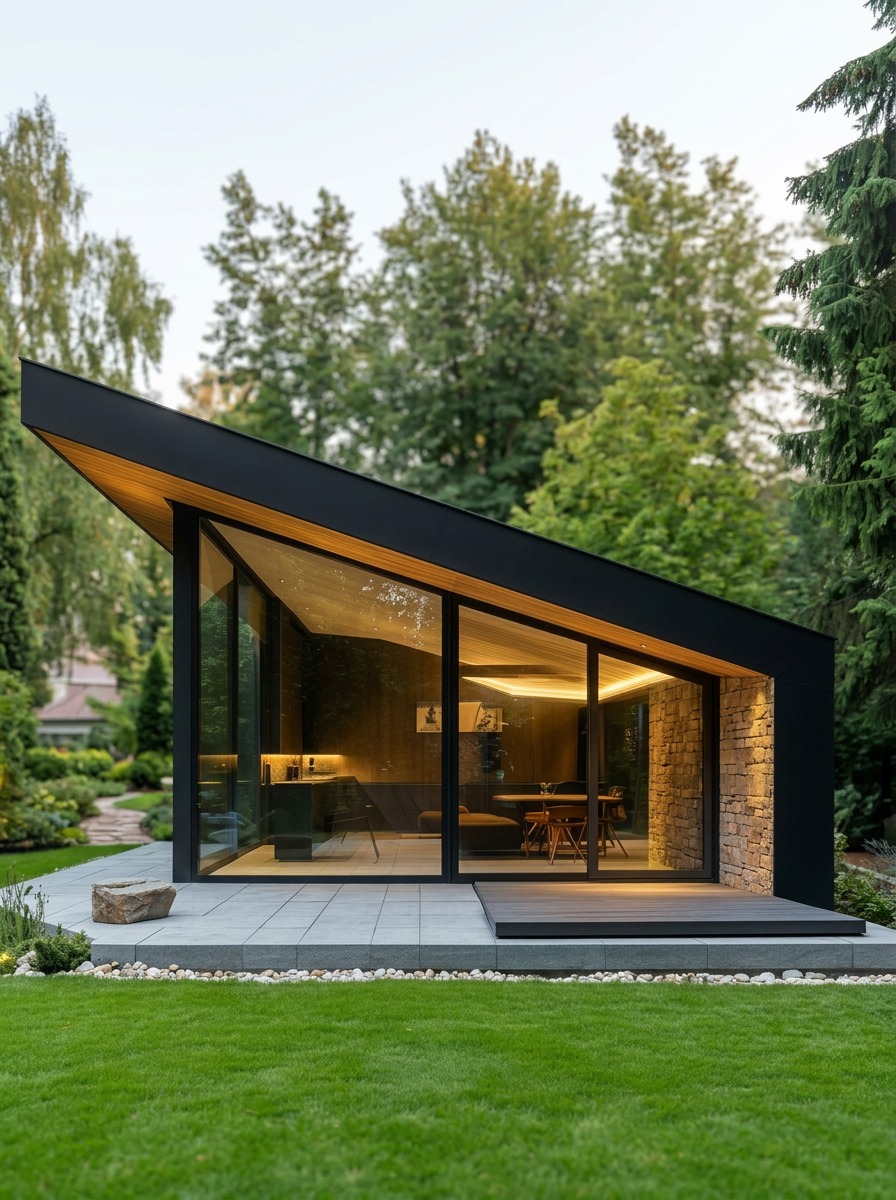

Чертеж беседки 6х6 метров с остеклением ЛОФТ своими руками

Скачать этот проект-чертёж в PDF

Капитальная закрытая беседка размером 6 на 6 метров в стиле ЛОФТ становится полноценным павильоном для отдыха в любой сезон. Просторная площадь в 36 квадратных метров позволяет свободно разместить кухонную зону с мангалом, обеденную группу и мягкую мебель. Использование металлического каркаса в сочетании с панорамным остеклением обеспечивает максимальную прочность и современный внешний вид. Грамотно составленный рабочий проект исключает перерасход материалов и ошибки при сварке или сборке силового скелета.

Конструктивные особенности и геометрия беседки 6х6

Габариты строения по осям составляют 6000х6000 мм при общей высоте в коньке около 3200 мм. Такой объем требует точного расчета несущей способности опорных стоек и стропильной системы. В стиле ЛОФТ основной акцент делается на строгие геометрические линии, сочетание черного металла, натурального дерева и больших стеклянных поверхностей. Конструкция может быть реализована как на полностью металлическом каркасе, так и в комбинированном варианте с использованием опорного бруса. Панорамное остекление выполняет не только декоративную функцию, но и защищает внутреннее пространство от сильного ветра, осадков и пыли.

Фундамент и подготовка основания под металлокаркас

Масса металлического каркаса вместе с двойным или одинарным остеклением и кровлей требует надежного основания. Выбор типа фундамента зависит от характеристики грунта на участке.

• Монолитная плита: оптимальное решение, которое одновременно служит готовым черновым полом под укладку керамогранита или тротуарной плитки.
• Свайный фундамент: винтовые или забивные сваи с обвязкой из швеллера или профильной трубы, идеально подходят для пучинистых грунтов и участков с уклоном.
• Столбчатый фундамент: бетонные опорные тумбы под каждую несущую стойку с заглублением ниже уровня промерзания.

При закладке фундамента важно сразу предусмотреть закладные детали из толстолистовой стали для последующей приварки или анкерного крепления опорных стоек беседки.

Необходимые материалы и металлопрокат

Для сборки силового каркаса беседки 6х6 в стиле ЛОФТ применяется профильный металлопрокат различного сечения. Использование качественной стали гарантирует жесткость всей пространственной структуры.

• Вертикальные стойки: профильная труба 100х100 мм с толщиной стенки не менее 4 мм.
• Верхняя и нижняя обвязка: труба 100х60 мм или 80х80 мм с стенкой 3 мм.
• Стропильная система: профильная труба 80х40х3 мм или фермы из трубы 40х40х2 мм.
• Элементы обрешетки: сухой брус 50х50 мм или профилированная труба 40х20 мм.
• Остекление: алюминиевые раздвижные системы или мягкие окна высокой плотности в зависимости от бюджета.
• Кровля: кликфальц, профнастил или мягкая черепица по сплошной обрешетке из ОСБ плит.

Инструменты для проведения сварочных и монтажных работ

Для самостоятельного изготовления металлической беседки требуется стандартный набор оборудования опытного мастера. Инверторный сварочный аппарат с током не менее 180 ампер позволит проваривать толстостенный металл. Угловая шлифовальная машина с дисками по металлу диаметром 125 и 230 мм необходима для раскроя и зачистки сварных швов. Также понадобятся лазерный или гидроуровень, магниты для сварки, зажимы, струбцины, мощный шуруповерт и набор сверл по металлу. Для защиты стальных элементов потребуется краскопульт или валики для нанесения антикоррозийного грунта и эмали.

Пошаговая технология сборки каркаса по чертежу

Сборка начинается с разметки территории и выравнивания оснований под закладные элементы. Все металлические детали перед монтажом очищаются от ржавчины и покрываются защитным грунтом.

1. Монтаж и выставление по вертикали угловых и промежуточных опорных стоек с фиксацией на анкерные болты или приваркой к закладным.
2. Выполнение верхней горизонтальной обвязки по периметру строения для связки всех стоек в единую жесткую раму.
3. Сборка и подъем стропильных ферм, приварка их к верхней обвязке с соблюдением рассчитанного шага.
4. Зачистка всех сварных швов шлифовальным кругом и финишное окрашивание каркаса кузнечной эмалью в стиле ЛОФТ.
5. Укладка кровельного покрытия и монтаж водосточной системы.

Организация панорамного остекления и отделка

Стиль ЛОФТ предполагает наличие больших проемов, заполненных стеклом. Для закрытой беседки 6х6 чаще всего выбирают холодное алюминиевое остекление с раздвижными створками. Это позволяет полностью закрыть беседку от непогоды или открыть проемы в жаркие дни. Установка оконных блоков производится в подготовленные металлические проемы с использованием специализированного крепежа и монтажной пены. Внутренняя отделка обычно включает подшивку потолка планкеном из лиственницы или сосны, а также монтаж осветительных приборов в индустриальном стиле.

Типичные ошибки при самостоятельной постройке

Нарушение технологии сборки беседки 6х6 может привести к деформации конструкции под снеговой нагрузкой. Часто застройщики выбирают профильную трубу с недостаточной толщиной стенки, что вызывает прогиб стропил. Ошибкой является и пренебрежение антикоррозийной обработкой внутренних полостей труб перед сваркой. Также неопытные мастера забывают проверить диагонали нижнего и верхнего контура, из-за чего возникает перекос проемов, делающий невозможной точную установку заводских оконных систем.

Расчет стоимости материалов для постройки беседки

Бюджет строительства складывается из нескольких основных статей расходов. В среднем на металлический прокат для каркаса беседки 6х6 уходит около 110-140 тысяч рублей. Кровельные материалы, обрешетка и фурнитура потребуют еще порядка 50-70 тысяч рублей. Стоимость остекления варьируется от 80 тысяч рублей за мягкие окна до 250 тысяч рублей за качественный раздвижной алюминиевый профиль. Готовый профессиональный чертеж за 329 рублей позволяет составить точную ведомость материалов и не переплачивать за лишний металл и пиломатериалы при закупке.

Чтобы избежать ошибок в расчетах и не испортить дорогостоящий металлопрокат, используйте проверенную документацию. Готовый проект беседки 6х6 с подробными чертежами, детальной разверткой узлов и пошаговой схемой сборки можно скачать на сайте ПроектСам (proektsam.ru). Это сбережет ваше время и гарантирует точное совпадение всех сопрягаемых элементов при монтаже.
