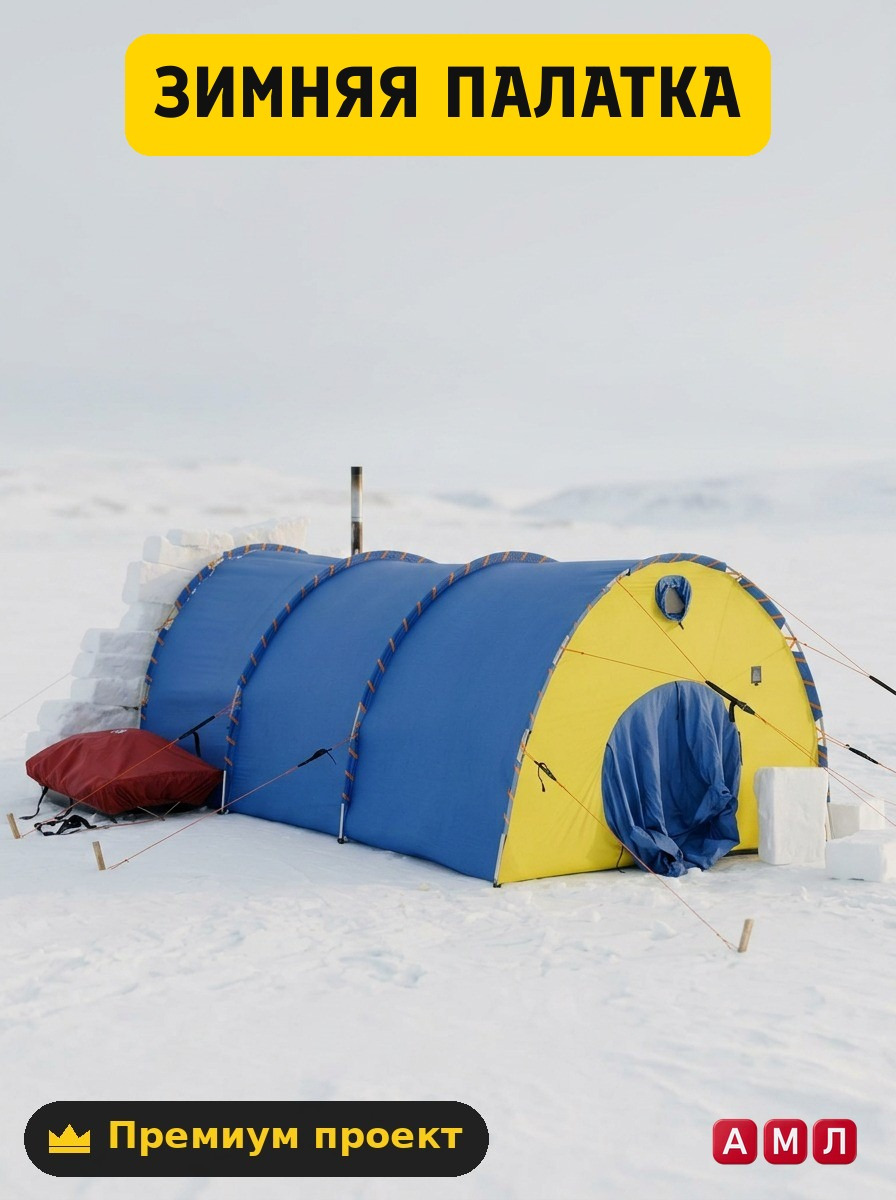

Чертеж большой зимней палатки с печкой и полом своими руками

Скачать этот проект-чертёж в PDF

Изготовление объемной зимней палатки для длительных выездов требует точного расчета нагрузок и правильного подбора изоляционных материалов. Габариты 7000 на 3000 миллиметров при высоте 2200 миллиметров позволяют создать внутри полноценный жилой модуль с печным отоплением и спальными местами. Самостоятельная сборка по готовым проектам избавляет от просчетов в раскрое дорогостоящего тента и провисания тяжелого каркаса. В этой статье подробно разобран весь технологический процесс создания надежной зимней палатки премиального уровня.

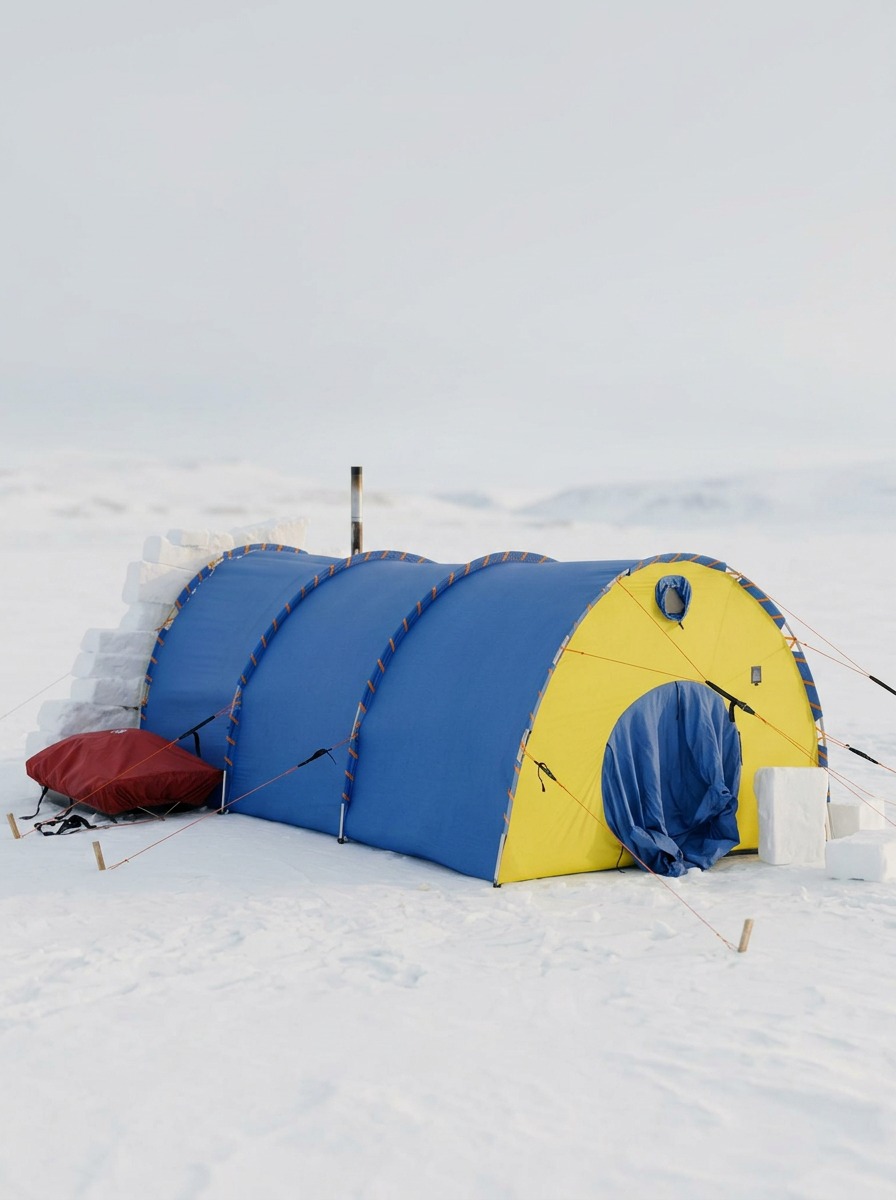

Конструктивные особенности и геометрия зимней палатки 7х3 метра

Пространственная структура палатки рассчитана на серьезные ветровые и снеговые нагрузки за счет использования двухскатной или дугообразной формы с усиленным хребтовым прогоном. Общая площадь составляет 21 квадратный метр, что дает возможность разделить внутреннее пространство на тамбур, кухню и спальный сектор. Высота 2200 миллиметров позволяет свободно перемещаться в полный рост и организовывать двухъярусные системы хранения.

Основные элементы конструкции, на которые стоит обратить внимание при изучении чертежей:

• Металлический каркас из стальной или профилированной алюминиевой трубы с быстросъемными узлами соединений.
• Трехслойный тент, включающий внешний защитный слой, утеплитель и внутреннюю дышащую подкладку.
• Модульный утепленный пол с готовыми люками под печную установку или зимнюю рыбалку.
• Безопасный раздел под дымоход из термостойких материалов, устойчивых к температуре до тысячи градусов.

Выбор материалов для внешнего тента и внутренней гильзы

Для внешнего слоя применяют синтетические ткани высокой плотности вроде Оксфорд с плетением 300D или 600D, обработанные полиуретановой или силиконовой пропиткой. Такой материал не пропускает ледяной ветер, штормовой дождь и мокрый снег, сохраняя эластичность на сильном морозе. Все швы внешнего тента проклеиваются специальной термолентой или обрабатываются полимерным герметиком.

Внутреннее пространство обшивают дышащей тканью плотностью от 210D, которая свободно пропускает пар к слою утеплителя, предотвращая образование конденсата внутри жилой зоны. В качестве утеплителя выступает синтепон, холлофайбер или специализированный полотно с отражающим фольгированным слоем. Для пошива используются только лавсановые или армированные нити, стойкие к истиранию и ультрафиолету.

Расчет и сборка силового металлического каркаса

Основой прочности конструкции выступает каркас из дюралюминиевых трубок марки Д16Т диаметром от 22 до 25 миллиметров или тонкостенной стальной трубы. Использование стального профиля увеличивает вес сооружения, но дает максимальную устойчивость при длительной эксплуатации на одном месте. Все элементы каркаса соединяются через стальные переходники и крестовины с кнопочными фиксаторами.

Для сборки силового скелета требуются следующие монтажные операции:

1. Нарезка трубных заготовок в строгое соответствие с размерами из спецификации деталировки.
2. Зачистка грата и сверление технологических отверстий под пружинные фиксаторы.
3. Гибка дуговых или коньковых элементов с помощью трубогиба для соблюдения радиуса.
4. Нанесение антикоррозийного порошкового покрытия на стальные узлы.

Устройство утепленного пола и разделки под печной дымоход

Пол зимней палатки предотвращает таежную сырость и намерзание льда под жилым пространством. Его изготавливают по принципу сэндвича из водонепроницаемой ткани Тарпаулин или ПВХ, внутри которого помещают вкладыши из вспененного полиэтилена толщиной не менее 10 миллиметров. В полу предусматриваются клапаны на молниях для доступа к льду или грунту.

Зона установки печи требует строгого соблюдения противопожарных норм. В тент вшивается термостойкий квадрат из стеклоткани с силиконовым покрытием, в центр которого устанавливается металлический фланцевый узел или термоизолированное кольцо под диаметр трубы дымохода. Расстояние от раскаленной печи до ткани тента должно составлять не менее 500 миллиметров.

Инструменты и оборудование для работы в мастерской

Для самостоятельного изготовления палатки потребуется минимальный набор слесарного и швейного оборудования. Для работы с текстилем нужна тяжелая промышленная швейная машина или мощная бытовая модель, способная пробивать суммарную толщину слоев сэндвича. Также понадобятся раскройный нож, портновские ножницы и длиномерная линейка.

Для обработки металлического каркаса понадобятся:

• Отрезной станок или угловая шлифовальная машина с тонкими дисками по металлу.
• Ручной или гидравлический трубогиб под диаметр выбранных заготовок.
• Сверлильный станок или дрель с набором сверл по металлу.
• Зачистные напильники, штангенциркуль и рулетка.

Пошаговый порядок раскроя и сшивания элементов

Процесс пошива начинается с переноса карт раскроя на полотно ткани с учетом припусков на швы по 15-20 миллиметров. Сначала собираются плоские детали стен, крыши и торцевых клапанов, после чего монтируются молнии повышенной прочности с двумя бегунками. На внешние стенки сразу настрачиваются ветрозащитные юбки шириной 250-300 миллиметров.

На втором этапе выполняется сборка утеплительного пакета, который фиксируется стежкой к внутреннему тенту для исключения сбивания материала. Далее собираются узлы крепления тента к металлическому каркасу, устанавливаются строповые петли под растяжки и прошиваются усиления в точках повышенного напряжения. Финальным шагом становится интеграция разделки дымохода и соединение всех слоев в единый купол.

Расчет стоимости самостоятельного изготовления

Самостоятельная постройка позволяет сэкономить существенную сумму по сравнению с покупкой готовых заводских аналогов подобного размера. Основную статью расходов составляет покупка качественного тентового материала Оксфорд, рулонного утеплителя и дюралевых труб. Дополнительные затраты уходят на мощные молнии, термостойкую ткань, стропы и фурнитуру.

Ориентировочная раскладка бюджета включает закупку ткани для трех слоев, приобретение труб для каркаса, а также расходных материалов вроде специализированных нитей и герметика. В итоге итоговая себестоимость получается примерно в три раза ниже розничной цены аналогичных туристических модулей, представленных на рынке.

Распространенные ошибки начинающих мастеров

Самая частая ошибка новичков заключается в игнорировании точных припусков при раскрое трехслойной структуры. Внешний тент должен быть немного больше внутреннего, иначе при натягивании на каркас внутренний слой натянется, а утеплитель спрессуется, потеряв теплоизоляционные свойства. Также часто используют несоответствующие нити, которые гниют от влаги за один сезон.

Вторая группа ошибок связана с устройством вентиляции и каркаса. Отсутствие приточных и вытяжных клапанов приводит к обильному выпадению конденсата, который замерзает на стенах. Неправильный расчет углов соединителей каркаса вызывает перекосы всей конструкции и провисание крыши под тяжестью выпадающего снега.

Чтобы избежать досадных ошибок в размерах и не испортить дорогостоящие ткани, лучше работать по проверенной документации. Готовый проект с профессиональными чертежами, детальными картами раскроя и ведомостью материалов можно скачать на сайте ПроектСам (proektsam.ru). Это сэкономит ваше время, упростит закупку фурнитуры и гарантирует идеальную сходимость всех узлов при сборке.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж Большая палатка утепленная зимняя с печкой и полом на металлическом каркасе изготовить

329 ₽

Смотреть проект

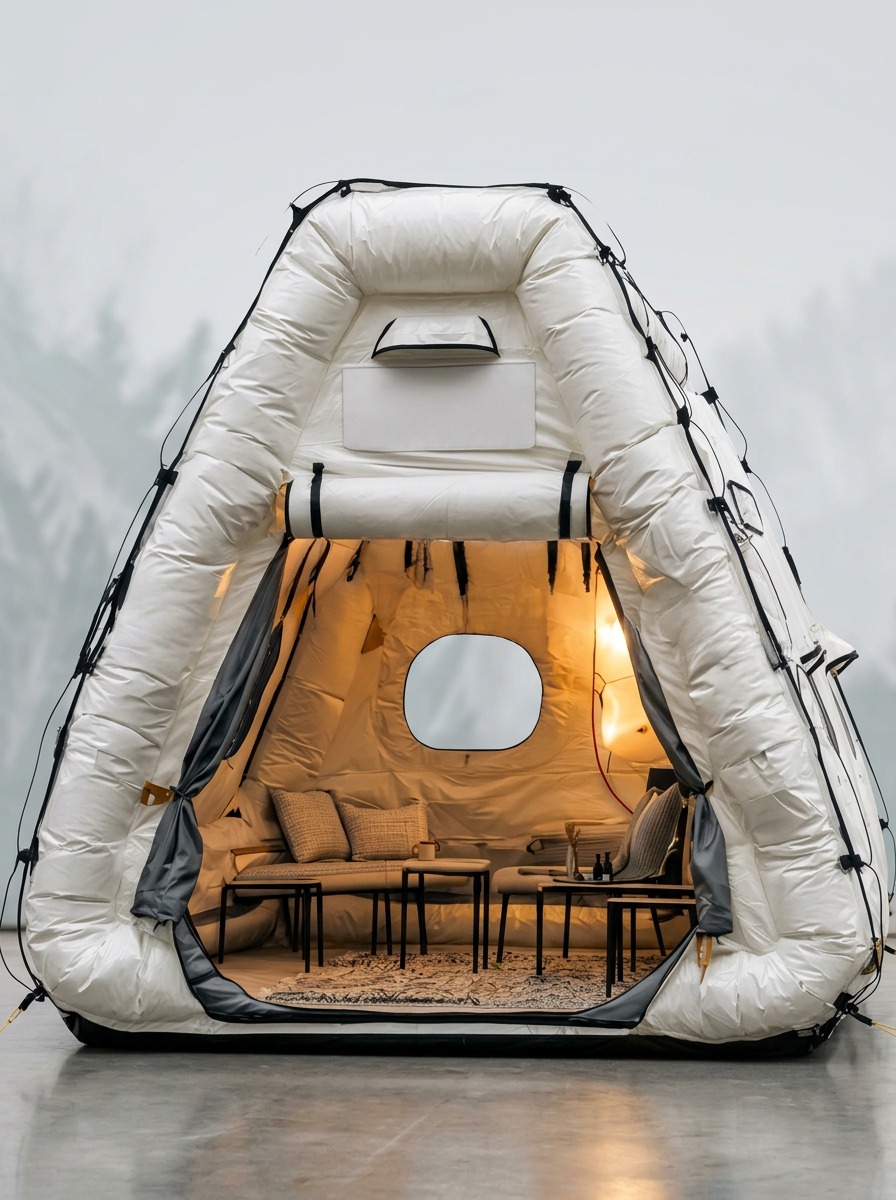

Премиум проект чертеж большая надувная палатка зимняя утепленная с печкой для ночевки изготовоить

329 ₽

Смотреть проект

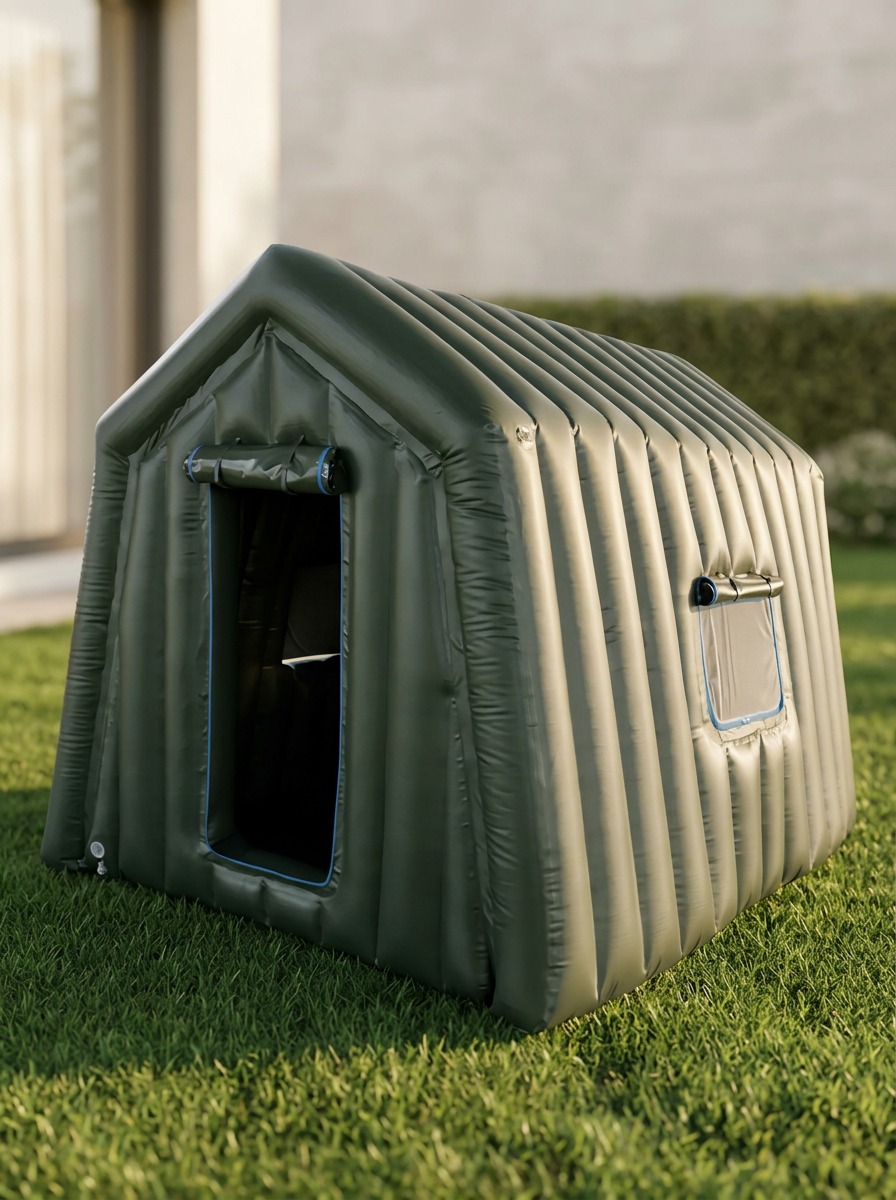

Премиум проект чертеж надувная палатка зимняя утепленная для рыбалки и ночевки изготовить
