Чертеж дачного туалета 1.8х1.5 м из дерева своими руками

Скачать этот проект-чертёж в PDF

Постройка удобного и долговечного уличного туалета на садовом участке требует точного расчета пиломатериалов и продуманного каркаса. Деревянная конструкция размером 1.8 на 1.5 метра с естественным освещением через окно является оптимальным решением по комфорту и вместимости. В этом руководстве мы подробно разберем конструктив изделия, последовательность монтажа и типичные просчеты, которые часто совершают начинающие строители.

Конструктивные особенности туалета размером 1.8 на 1.5 метра

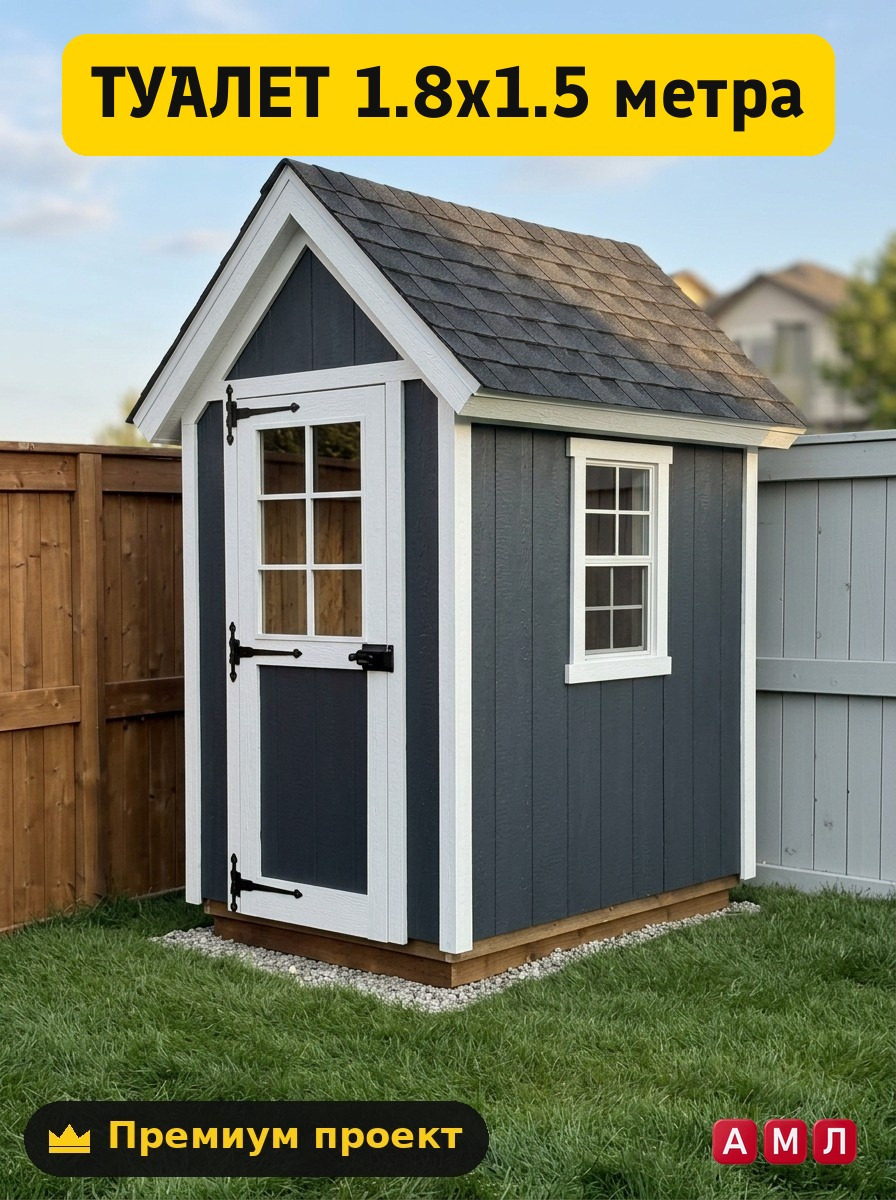

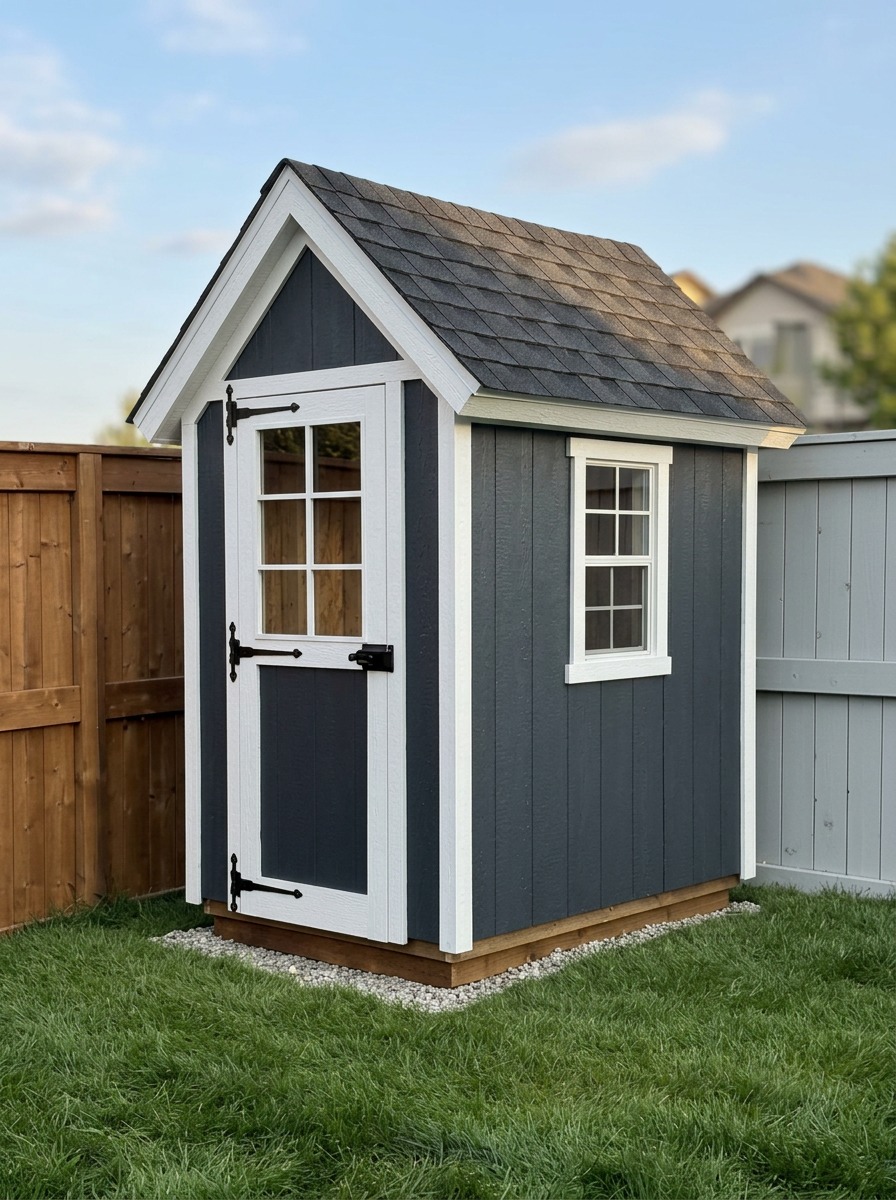

Габариты 1800 на 1500 мм при высоте 2600 мм создают полноценное внутреннее пространство. В таком помещении не возникнет ощущения тесноты, а также останется место для установки рукомойника или размещения садового инвентаря. Высота 2.6 метра позволяет сделать комфортный уклон односкатной или двускатной крыши для эффективного схода снега.

Наличие оконного проема решает сразу две задачи. Окно дает достаточное количество дневного света, исключая необходимость проводить электричество для дневного пользования, а также служит элементом естественной вентиляции. Каркасная схема из бруса обеспечивает жесткость строения, что предотвращает перекосы дверей при сезонных подвижках грунта.

Варианты организации санитарного узла на участке

Представленный проект легко адаптируется под различные типы приемников отходов в зависимости от уровня грунтовых вод на вашем участке.

• Схема с выгребной ямой. Нижняя обвязка устанавливается непосредственно над подготовленным септиком или укрепленной ямой. В этом случае внутри сооружается деревянный стульчак или монтируется дачный унитаз прямого типа.
• Торфяной или пудр-клозет. Вариант без выкапывания ямы. Подходит при высоком стоянии грунтовых вод. Внутри устанавливается специальный контейнер или покупной торфяной туалет, а в конструкции пола не требуется делать вырез под яму.

Расчет пиломатериалов и необходимые инструменты

Для качественной сборки каркаса и обшивки рекомендуется заранее подготовить сухое строганое дерево. Это защитит постройку от усыхания и появления щелей со временем.

Основной перечень материалов включает в себя:

• Брус 50х100 мм или 100х100 мм для нижней обвязки и стойки каркаса.
• Доска 40х100 мм для лаг пола и стропильной системы.
• Имитация бруса, блок-хаус или евровагонка для внешней обшивки стены.
• Шпунтованная доска толщиной от 30 мм для настила пола.
• Кровельный материал, такой как профнастил, металлочерепица или мягкая кровля.
• Оконный блок, петли, дверной замок, крепежные уголки и саморезы.

Из инструментов понадобятся торцовочная или циркулярная пила, шуруповерт, строительный уровень, рулетка и угольник.

Подготовка основания и нижняя обвязка

Долговечность деревянного туалета зависит от правильности фундамента. Для такой легкой постройки оптимально подходит столбчатый фундамент из бетонных блоков 200х200х400 мм. Блоки выставляются строго по уровню на песчано-гравийную подушку по углам будущего строения.

На бетон обязательно укладывается гидроизоляция из двух слоев рубероида. Брус нижней обвязки перед монтажом обрабатывается невымываемым антисептиком в два слоя. Соединение бруса выполняется вполдерева с фиксацией глухарями или металлическими уголками. Контроль диагоналей на этом этапе обязателен, разница между ними не должна превышать двух миллиметров.

Сборка каркаса стен и формирование оконного проема

Сборку каркаса удобнее вести на ровной горизонтальной площадке, после чего поднимать готовые стены на обвязку. Сначала собирается задняя и передняя стены, затем боковые элементы. При высоте 2.6 метра важно предусмотреть укосины для придания пространственной жесткости.

В передней или боковой стене формируется проем под окно. Для этого между вертикальными стойками врезаются горизонтальные ригели по размерам оконного блока. Верхняя обвязка связывает все стены в единую жесткуюbox-систему, на которую впоследствии лягут стропила.

Монтаж крыши, обшивка и установка двери

Стропильная система изготавливается из доски 40х100 мм. Шаг стропил подбирается с учетом снеговой нагрузки региона. На стропила набивается обрешетка, укладывается гидроизоляционная мембрана и монтируется выбранный кровельный материал. Свесы крыши должны выступать не менее чем на 200 мм для защиты стен от косого дождя.

Внешняя обшивка вагонной или имитацией бруса крепится снизу вверх. Дверной блок устанавливается в подготовленный проем на регулируемые петли. После завершения монтажа пиломатериалы покрываются защитно-декоративным составом с воском или лаком для наружных работ.

Распространенные ошибки при самостоятельной постройке

Часто начинающие мастера допускают промахи, которые снижают срок службы постройки или делают ее эксплуатацию неудобной.

1. Отсутствие вентиляционного стояка. Без фановой трубы из выгребной ямы неприятные запахи будут неизбежно попадать внутрь помещения.
2. Отказ от антисептирования нижних венцов. Контакт дерева с влагой без защиты приводит к гниению уже через два сезона.
3. Сборка без проверки диагоналей. Перекос каркаса даже на сантиметр приведет к тому, что крыша ляжет криво, а дверь будет заклинивать.
4. Слишком тонкий материал для пола. Доска тоньше 30 мм будет прогибаться под весом человека.

Оценка бюджета и затрат времени

Самостоятельное строительство по готовым чертежам позволяет сэкономить до пятидесяти процентов средств по сравнению с покупкой готового бытовки-туалета на рынке. Основная статья расходов приходится на пиломатериалы и кровлю.

При наличии готовой деталировки и карты раскроя вся сборка занимает два дня работы одного человека. Первый день уходит на фундамент, обвязку и каркас. Второй день посвящается раскрою обшивки, кровельным работам и установке окна с дверью.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок в размерах, вы можете скачать готовый комплект документации на этот дачный туалет. Полный проект с подробными чертежами, картой раскроя и ведомостью материалов доступен на сайте ПроектСам. Это позволит вам сразу купить точное количество пиломатериалов и быстро собрать аккуратную конструкцию своими руками.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж Дачный туалет 1.8х1.5 метра деревянный с окном для сада построить

329 ₽

Смотреть проект

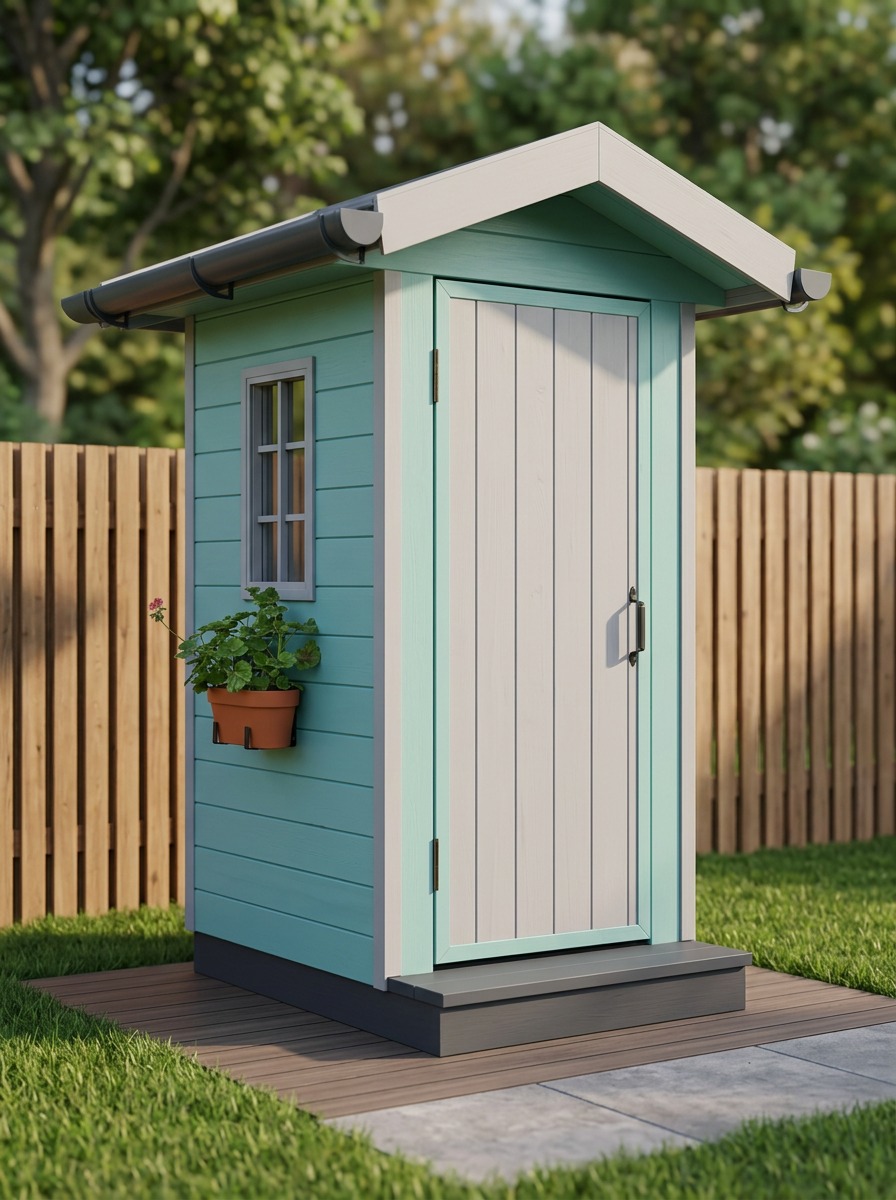

Премиум проект чертеж Туалет 1.4х1.4 метра из бруса с окошком и клумбой сартир лоток построить

329 ₽

Смотреть проект

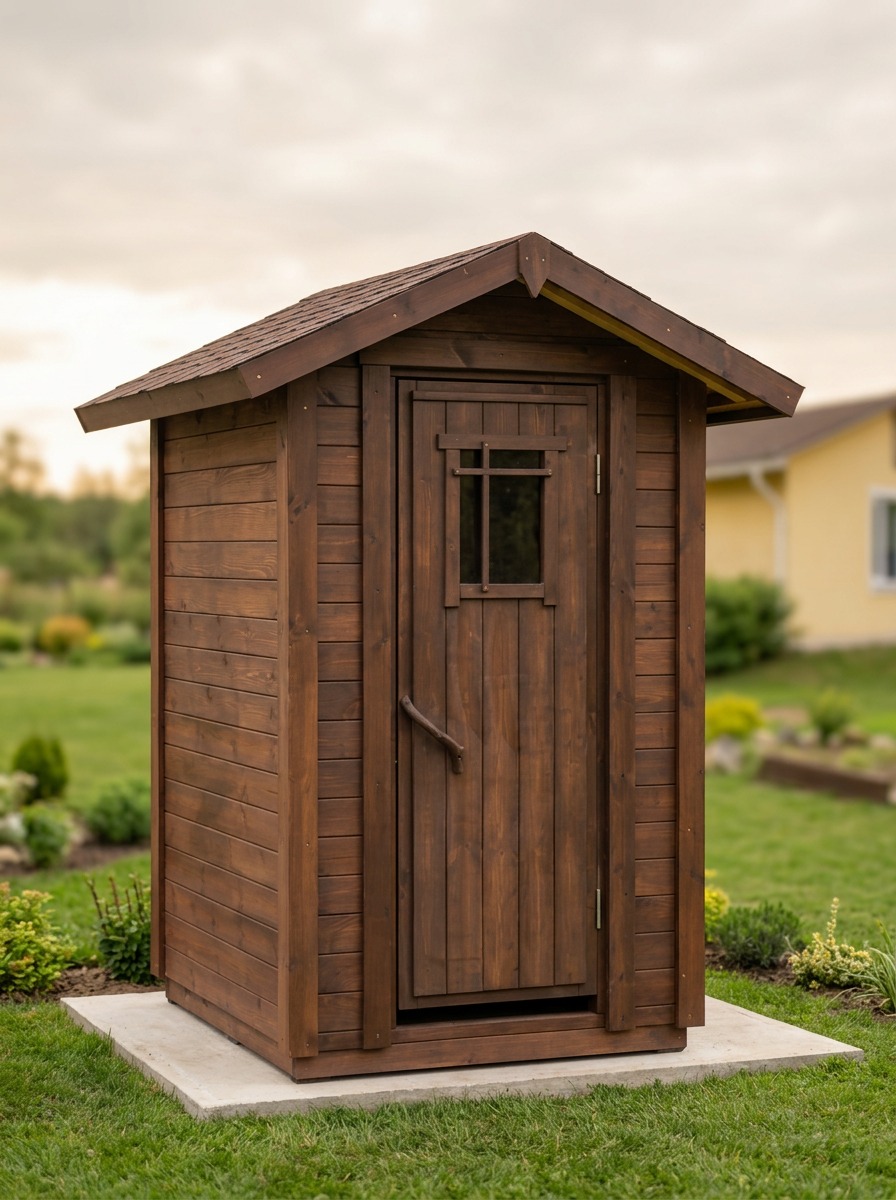

Премиум проект чертеж Туалет из дерева 1.6х1.4 метра дачный уличный без дна тип сартир построить
