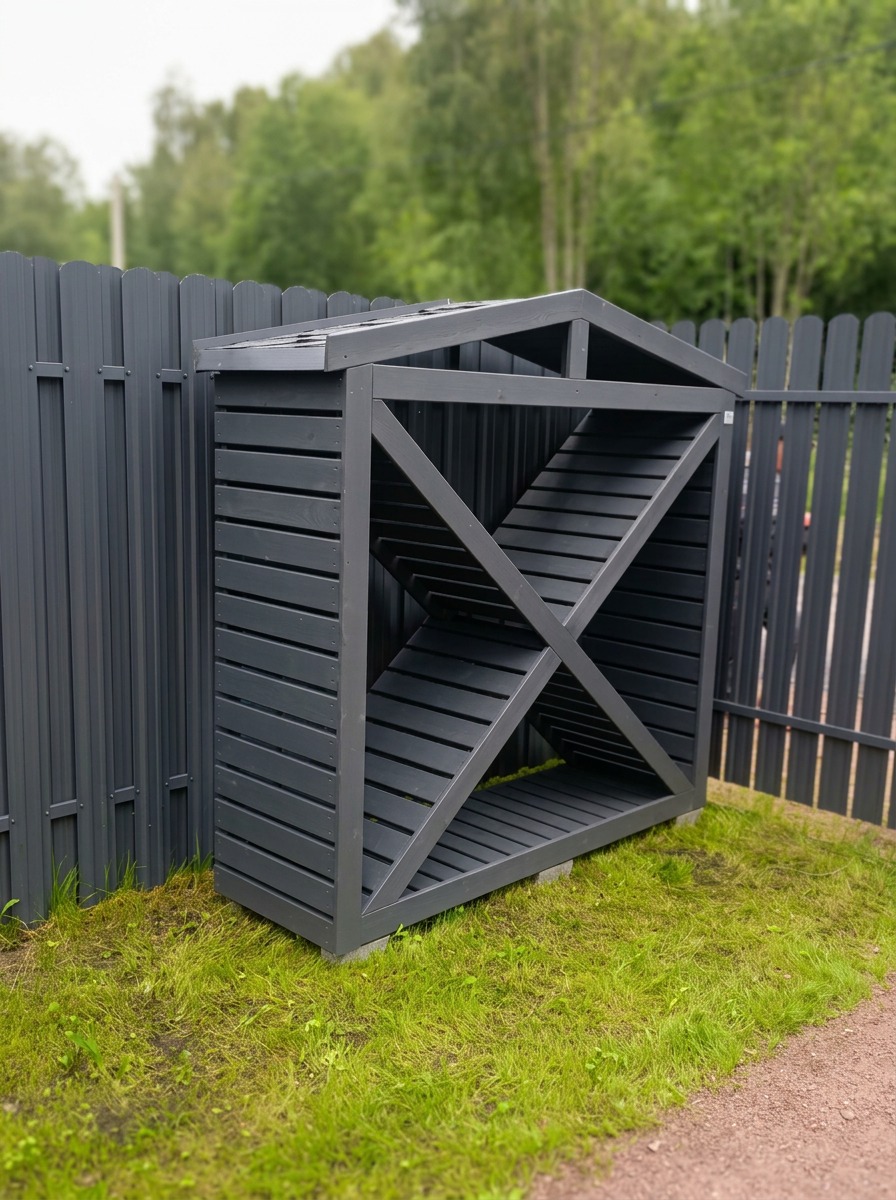

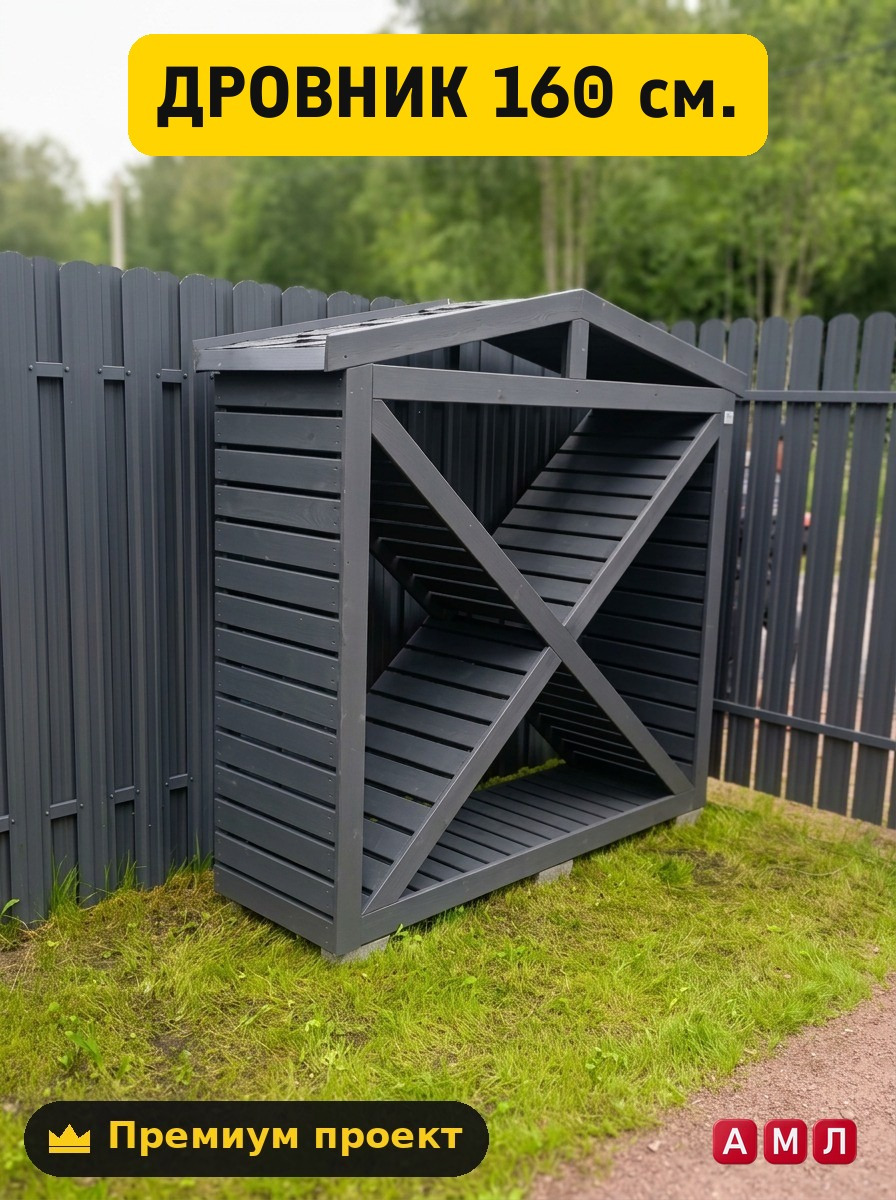

Чертеж деревянного дровника 160 см: сборка уличной дровницы из бруса

Скачать этот проект-чертёж в PDF

Качественная сушка и правильное хранение дров на дачном участке требуют продуманного уличного навеса. Габариты 1600х800х1800 мм считаются золотым стандартом для бытового использования. Такая конструкция вмещает достаточный запас топлива, не загромождает территорию и обеспечивается естественной вентиляцией. Постройка дровника своими руками позволяет получить надежное изделие с минимальными затратами.

Конструктивные особенности уличного дровника из бруса

Уличная дровница размером 1600х800х1800 мм представляет собой каркасную систему с односкатной крышей. В основе конструкции лежит опорный несущий каркас из сухого бруса, который принимает на себя основную статическую нагрузку поленницы. Настил пола поднимается над уровнем грунта минимум на 150 мм, что предотвращает капиллярный подсос влаги из почвы и защищает нижние ряды дров от гниения. Боковые и задние стенки обшиваются решетчатым способом с зазором 30, 50 мм для свободного прохождения воздушных потоков. Крыша проектируется с уклоном не менее 12 градусов для эффективного схода снега и отвода дождевой воды.

Пиломатериалы и фурнитура для строительства дровницы

Для сборки каркаса рекомендуется использовать сосновый или еловый брус сечением 50х50 мм или 80х80 мм камерной сушки. Для реечной обшивки подойдет обрезная или строганая доска 20х100 мм. Настил основания собирается из более толстой доски 30х100 мм или 40х100 мм, способной выдержать вес полного объема древесины.

• Брус для несущих стоек и обвязки 50х50 мм или 80х80 мм
• Доска для реечной обшивки стенок 20х100 мм
• Половая доска для нижнего настила 30х100 мм
• Кровельный материал: профнастил, гибкая черепица или ондулин
• Усиленные оцинкованные уголки и саморезы по дереву
• Битумная мастика и биозащитный пропиточный состав

Необходимый инструмент и подготовка площадки

Перед началом работ необходимо подготовить ровную площадку на дачном участке. Из инструментов понадобятся торцовочная или циркулярная пила, шуруповерт с набором бит, уровень, угольник и рулетка. Для выравнивания конструкции на грунте применяют бетонные тротуарные плитки или полнотелые блоки, которые служат точечным фундаментом. Под блоки укладывается песчано-гравийная подушка толщиной 100 мм. На бетон обязательно постелить два слоя рубероида для гидроизоляции древесины.

Пошаговый процесс сборки каркаса и основания

Сборка начинается с нижней обвязки, которая соединяется вполдерева или на металлические уголки. После проверки диагоналей основание фиксируется и зашивается доской с зазором 10, 20 мм для стока попадающей влаги. Далее монтируются вертикальные опорные стойки: передние делаются выше задних для формирования уклона крыши. Стойки связываются верхней обвязкой, образуя жесткий пространственный куб. Все пиломатериалы до начала монтажа должны быть обработаны антисептиком в два слоя.

Монтаж обрешетки и кровельного покрытия

На верхнюю обвязку стропил укладывается обрешетка из доски 20х100 мм. Свесы крыши по периметру должны составлять не менее 150, 200 мм, чтобы защитить стенки и дрова от косого дождя. В качестве кровельного настила практично использовать профилированный лист или ондулин, которые крепятся специальными кровельными саморезами с резиновой шайбой. Для аккуратного вида торцы крыши закрываются ветровыми планками. Обшивка боковых стенок рейками выполняется снизу вверх с постоянным контролем уровня.

Расчет стоимости материалов и сметы

Самостоятельное изготовление дровника позволяет существенно сберечь бюджет по сравнению с покупкой готового изделия в магазине. Вся смета складывается из стоимости пиломатериала, крепежа, кровельного листа и защитной пропитки. Для конструкции 1600х800х1800 мм требуется около 0.25 кубических метров пиломатериала. В денежном эквиваленте затраты на закупку сырья и фурнитуры составляют около 4000, 6000 рублей в зависимости от сорта древесины и типа кровли.

Распространенные ошибки при самостоятельной сборке

Часто начинающие мастера совершают критические ошибки, снижающие срок службы постройки. Сплошная обшивка стенок без зазоров нарушает вентиляцию, из-за чего сырые дрова начинаются преть и покрываться плесенью. Отсутствие гидроизоляции между бетоном и нижним брусом приводит к быстрому гниению основания. Также не стоит экономно уменьшать свесы крыши, так как во время сильного ливня поленница будет постоянно мокнуть.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок в размерах при раскрое пиломатериала, воспользуйтесь готовым решением. На сайте ПроектСам (proektsam.ru) можно скачать точный PDF-чертеж дровника 160 см с подробной деталировкой, спецификацией крепежа и пошаговой схемой сборки всего за 329 рублей.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж дровник 160 см. деревянный из бруса уличный с крышей дровница на дачу изготовить

329 ₽

Смотреть проект

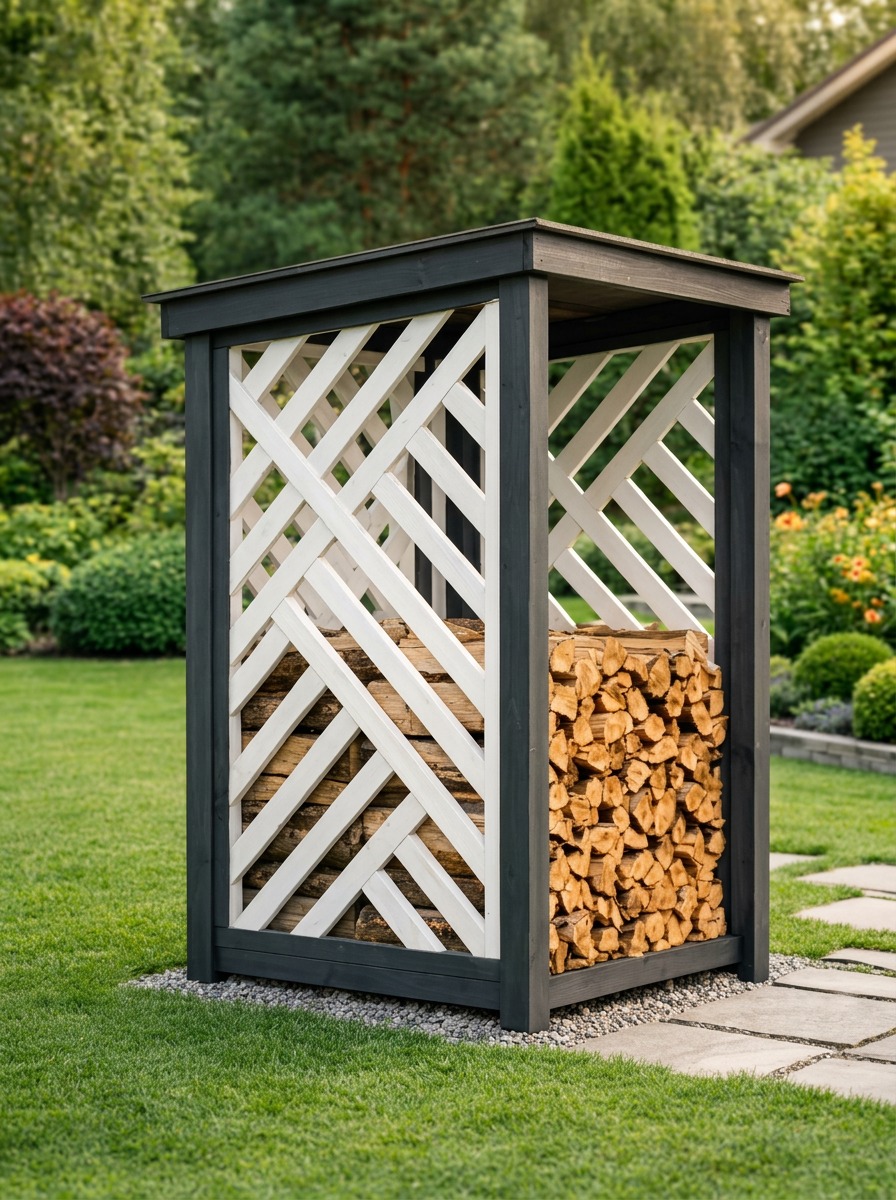

Премиум проект чертеж деревянный дровник 90х90 см. с крышей и декоративными щитами дровница построить

329 ₽

Смотреть проект

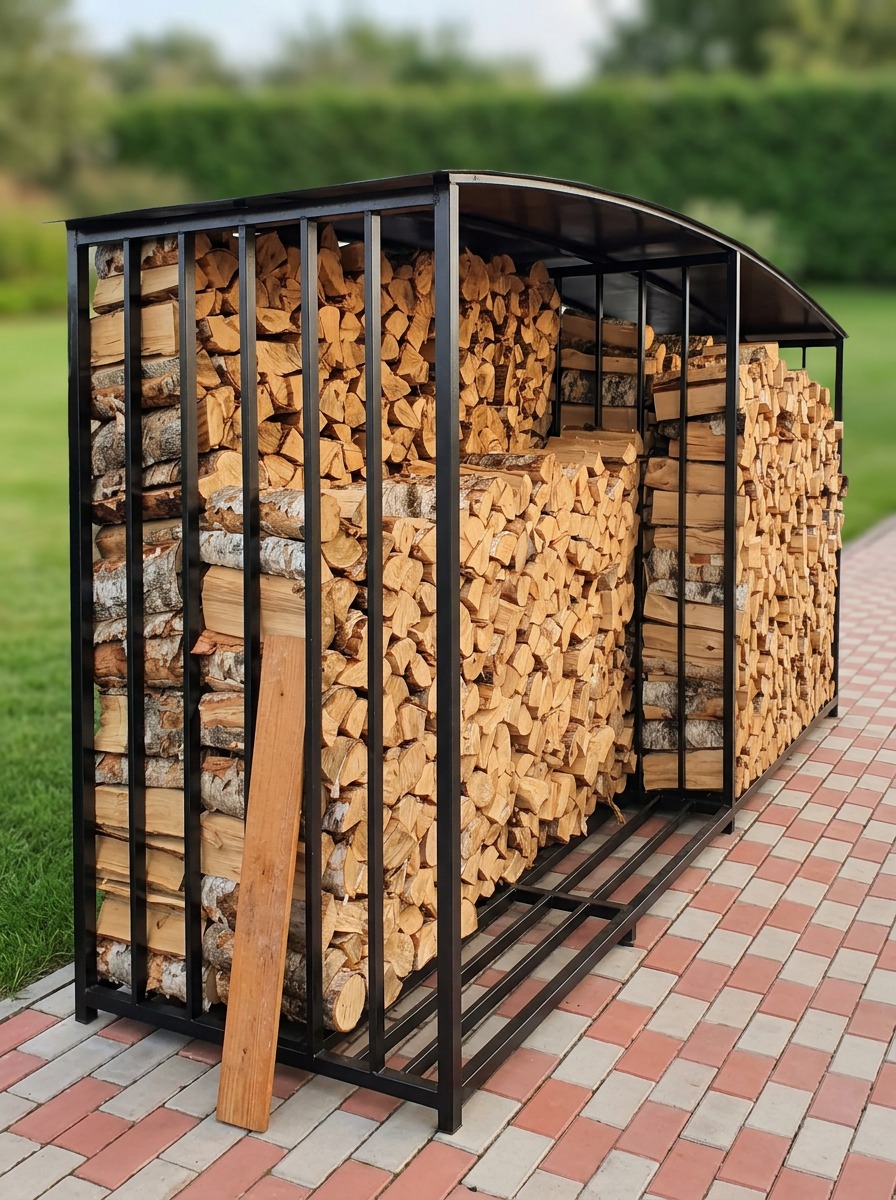

Премиум проект чертеж дровник 300 см. металлический уличный с крышей дровница из профильной трубы и поликарбоната построить
