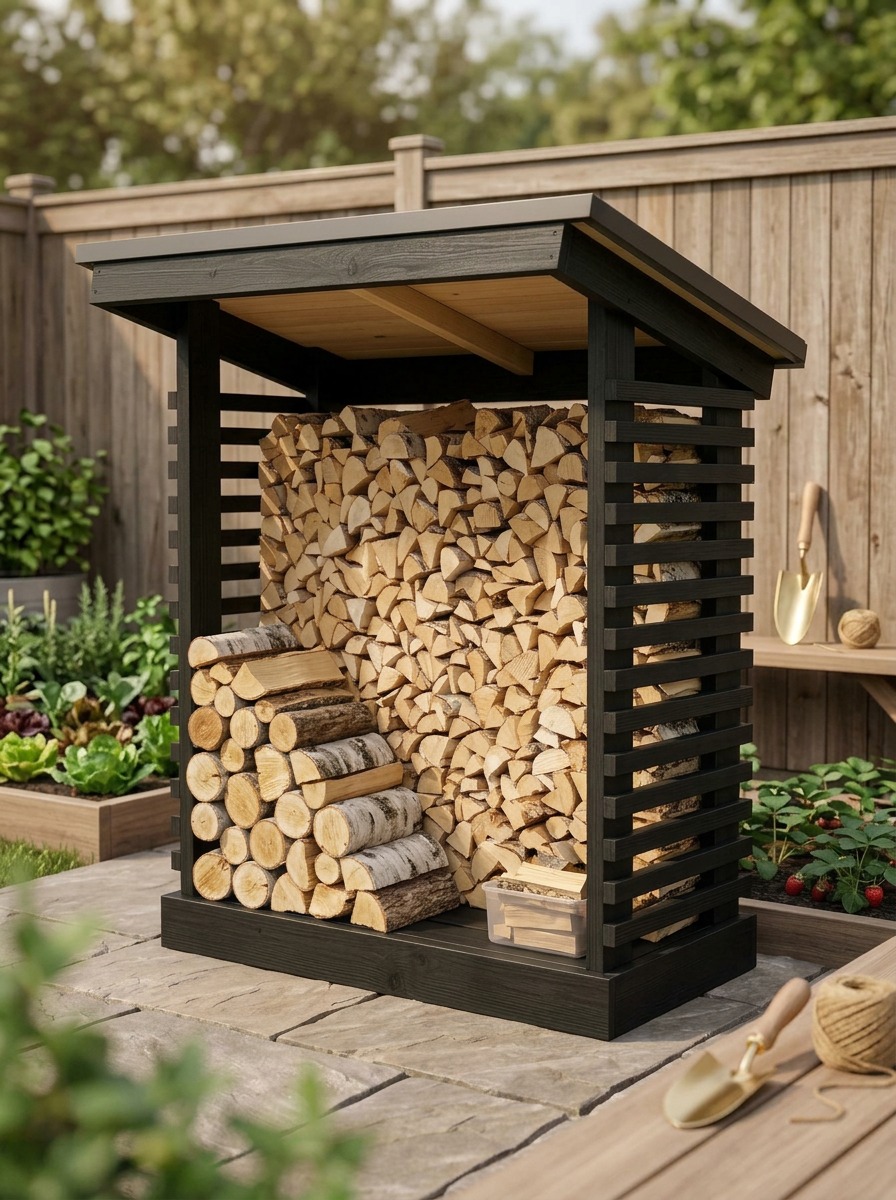

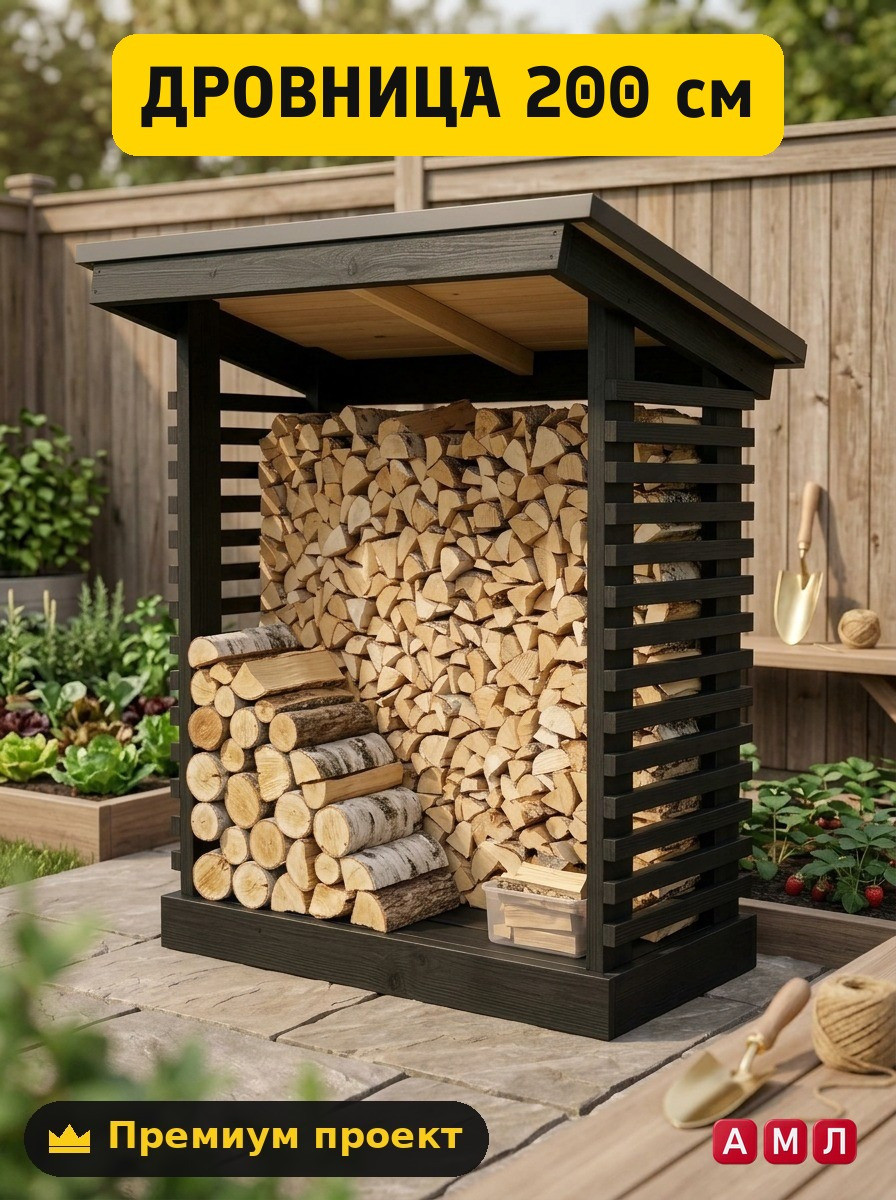

Чертеж деревянного дровника 200 см с крышей: сборка своими руками

Скачать этот проект-чертёж в PDF

Качественная сушка и правильное хранение дров напрямую влияют на теплоотдачу печи или камина. Постройка надежного уличного навеса требует проработанной схемы, чтобы древесина не гнила от близости к земле и продувалась ветром. В этом материале разберем устройство классического деревянного дровника размером два на два метра с глубиной восемьдесят сантиметров. Вы узнаете, как правильно подготовить пиломатериалы, собрать каркас и избежать перекосов при монтаже.

Конструктивные особенности уличного дровника размером 2000х800х2000 мм

Уличная дровница с габаритами два метра в ширину, восемьдесят сантиметров в глубину и два метра в высоту является оптимальным решением для частного дома или дачи. Объема конструкции достаточно для хранения около трех кубометров колотых дров. Глубина в восемьдесят сантиметров позволяет укладывать поленья в два ряда по сорок сантиметров, что обеспечивает устойчивость штабеля и удобство в эксплуатации.

Для защиты древесины от выпревания конструкция поднята над уровнем грунта. Вентиляция дров осуществляется за счет естественных зазоров между досками обшивки и реечного настила пола. Большая скатная крыша с увеличенными свесами надежно защищает содержимое от косого дождя и обильного снегопада.

Пиломатериалы и крепеж для постройки надежного навеса

Основным материалом для сборки служит сухая строганная древесина хвойных пород, таких как сосна или ель. Сосна отличается хорошей устойчивостью к влаге благодаря естественной смолистости и легко обрабатывается ручным инструментом. Для силового каркаса применяется брус, а для обвязки и обшивки используется строганная доска разной ширины.

Для работы потребуется следующий набор материалов и крепежных элементов:

• Брус для опорных стоек и нижнего основания
• Строганная доска для пола, обрешетки и боковых стенок
• Кровля в виде профнастила, металлочерепицы или гибкой черепицы
• Конструкционные саморезы по дереву с антикоррозийным покрытием
• Металлические усиленные уголки и пластины для связки узлов
• Битумная мастика или гидроизоляционный материал для фундамента

Подготовка инструмента для точной разметки и монтажа

Сборка силового каркаса требует соблюдения строгой геометрии, поэтому качество инструмента напрямую влияет на конечный результат. Для торцевания бруса и досок в размер понадобится торцовочная или циркулярная пила. Работать ручной ножовкой также можно, но это существенно увеличит затраты времени.

В минимальный рабочий комплект входят следующие позиции:

• Шуруповерт с набором бит и сверл по дереву
• Строительный уровень длиной не менее одного метра и угольник
• Рулетка, карандаш и разметочный шнур
• Торцовочная пила или электрический лобзик
• Кисти для нанесения защитных антисептических составов

Подготовка основания и установка фундамента

Деревянные элементы не должны соприкасаться с открытым грунтом, иначе конструкция начнет гнить в первый же сезон. В качестве фундамента для легкого дровника отлично подходят бетонные блоки размером сорок на двадцать на двадцать сантиметров. Их укладывают по углам конструкции и по центру длинных сторон на подготовленную песчаную подушку.

Поверхность блоков закрывают несколькими слоями рубероида или гидроизола для отсечения капиллярной влаги. Все нижние брусья обвязки перед монтажом обязательно обрабатываются невымываемым антисептиком или мастикой. Это создает надежный барьер против грибка, плесени и почвенных вредителей.

Сборка нижней обвязки и укладка проветриваемого пола

Сборка начинается с формирования нижнего силового прямоугольника. Брус раскроивается строго по размерам двухметрового фасада и боковых стенок. Соединение элементов выполняется вполдерева или с помощью металлических уголков с обязательным контролем диагоналей прямоугольника.

На сформированную раму набиваются доски пола. Главное правило при укладке настила заключается в сохранении технологических щелей шириной от двух до трех сантиметров между досками. Эти зазоры необходимы для свободного схода воды, просыпания мусора и беспрепятственного притока воздуха снизу.

Монтаж опорных стоек и формирование ската крыши

Вертикальные стойки из бруса фиксируются по углам нижнего основания. Чтобы организовать эффективный сток воды, передние стойки делаются выше задних. Для дровника глубиной восемьдесят сантиметров перепад высоты между передней и задней стенкой должен составлять не менее пятнадцати или двадцати сантиметров.

Выравнивание стоек по вертикали проверяется строевым уровнем в двух плоскостях. До момента фиксации верхней обвязкой стойки удерживаются временными укосинами. Верхняя обвязка связывает торцы стоек в единую жесткую пространственную систему, на которую затем укладываются стропила.

Обшивка боковых стенок и устройство кровли

Боковые и задние стенки дровника обшиваются строганной доской. Доски крепят с просчитанным шагом, оставляя зазоры по три или пять сантиметров для сквозного проветривания штабеля. Закрывать стенки наглухо нельзя, так как без вентиляции дрова начнут преть и покрываться плесенью.

На стропила монтируется обрешетка, шаг которой зависит от выбранного кровельного материала. Кровельный лист укладывается с вылетом за периметры каркаса на пятнадцать или двадцать сантиметров. Большой свес крыши предотвращает попадание капель дождя на верхние ряды дров при сильном ветре.

Распространенные ошибки при самостоятельной постройке

Одной из главных ошибок новичков является отсутствие проветриваемого зазора в полу и стенках. Сплошная обшивка превращает дровник в закрытый ящик, где скапливается конденсат. Также часто забывают про антисептическую обработку торцов досок, которые наиболее активно впитывают влагу из атмосферы.

Вторая частая проблема заключается в некорректном расчете нагрузок. Полная дровница размером два на два метра вмещает значительный вес сырой древесины. Использование слишком тонкого бруса или отказа от промежуточных опор приводит к прогибу пола и деформации всего каркаса уже через год эксплуатации.

Защитная обработка и окончательная отделка древесины

После завершения плотницких работ все деревянные поверхности подлежат обязательной защите. Первым слоем наносится грунтовка с глубоким проникновением и биоцидными добавками. Она защищает материал от синевы, гнили и поражения насекомыми-древоточцами.

В качестве финишного покрытия применяются лессирующие лазури, масляные составы или фасадные краски для наружных работ по дереву. Масло подчеркивает текстуру сосны и не отслаивается со временем, что упрощает повторный уход. Покрытие наносится в два слоя с промежуточной сушкой каждого слоя.

Самостоятельное проектирование часто приводит к перерасходу пиломатериала и ошибкам в деталировке. Для экономии времени и гарантированно точного результата вы можете скачать готовый чертеж с подробной схемой сборки дровника 2000х800х2000 мм на сайте ПроектСам. Готовый проект содержит полный комплект спецификаций, точные размеры каждой детали и пошаговую инструкцию для сборки без лишних затрат.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж Деревянный дровник 200 см. дровница для улицы с большой крышей построить

329 ₽

Смотреть проект

Премиум проект чертеж дровник 160 см. деревянный из бруса уличный с крышей дровница на дачу изготовить

329 ₽

Смотреть проект

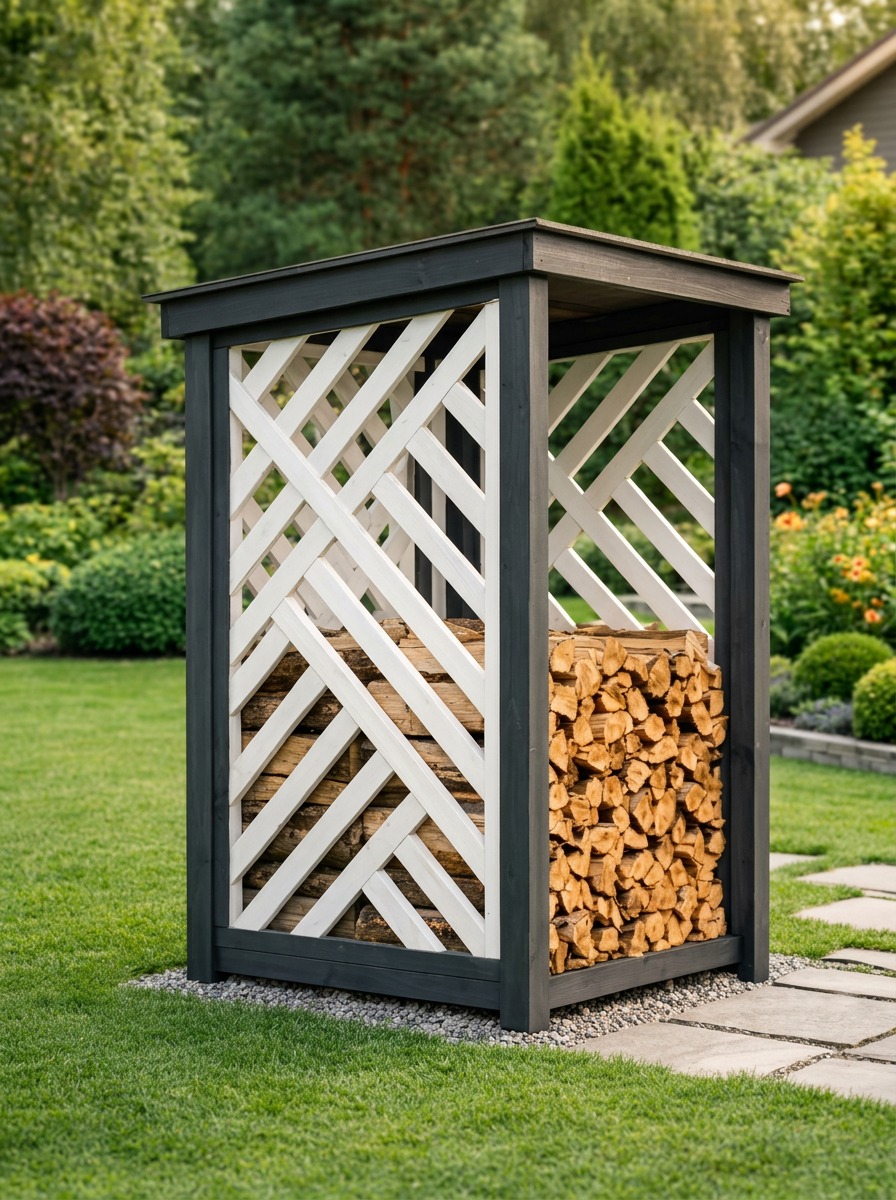

Премиум проект чертеж деревянный дровник 90х90 см. с крышей и декоративными щитами дровница построить
