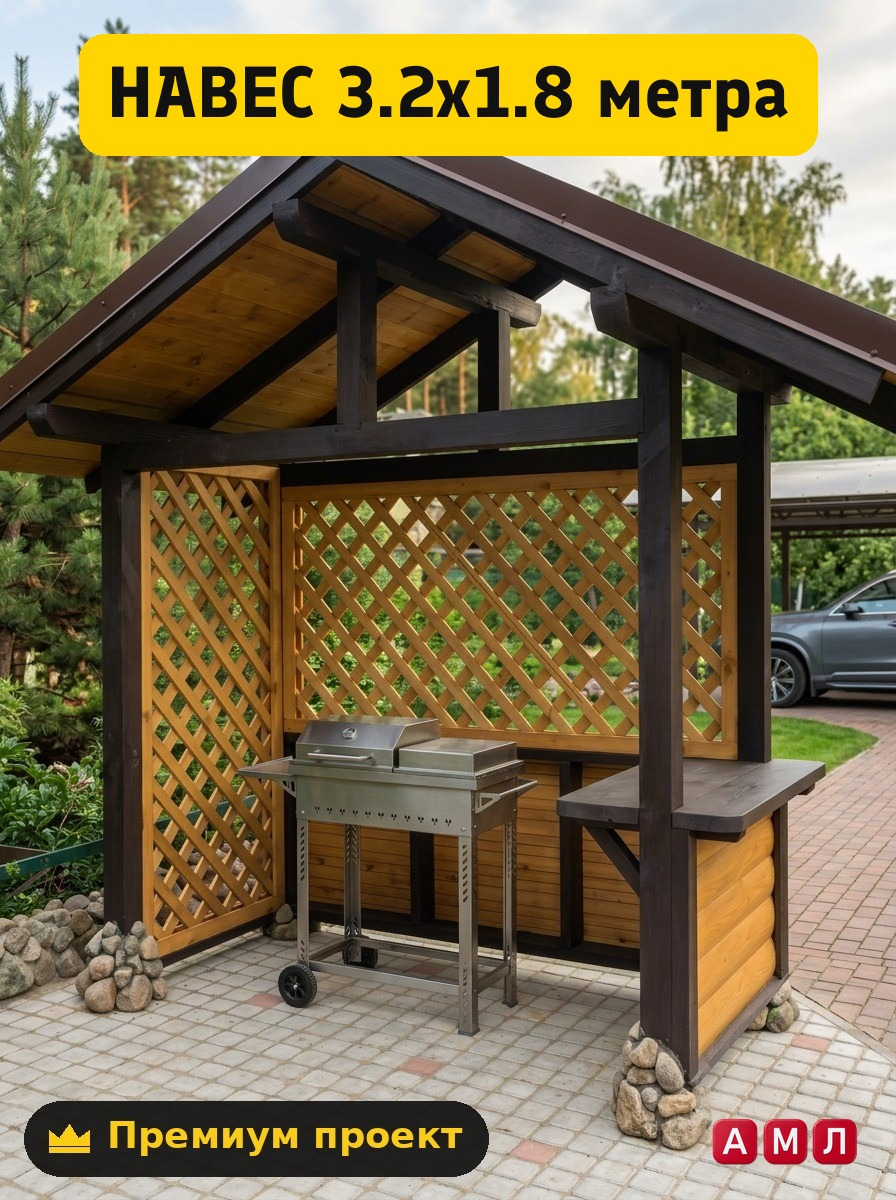

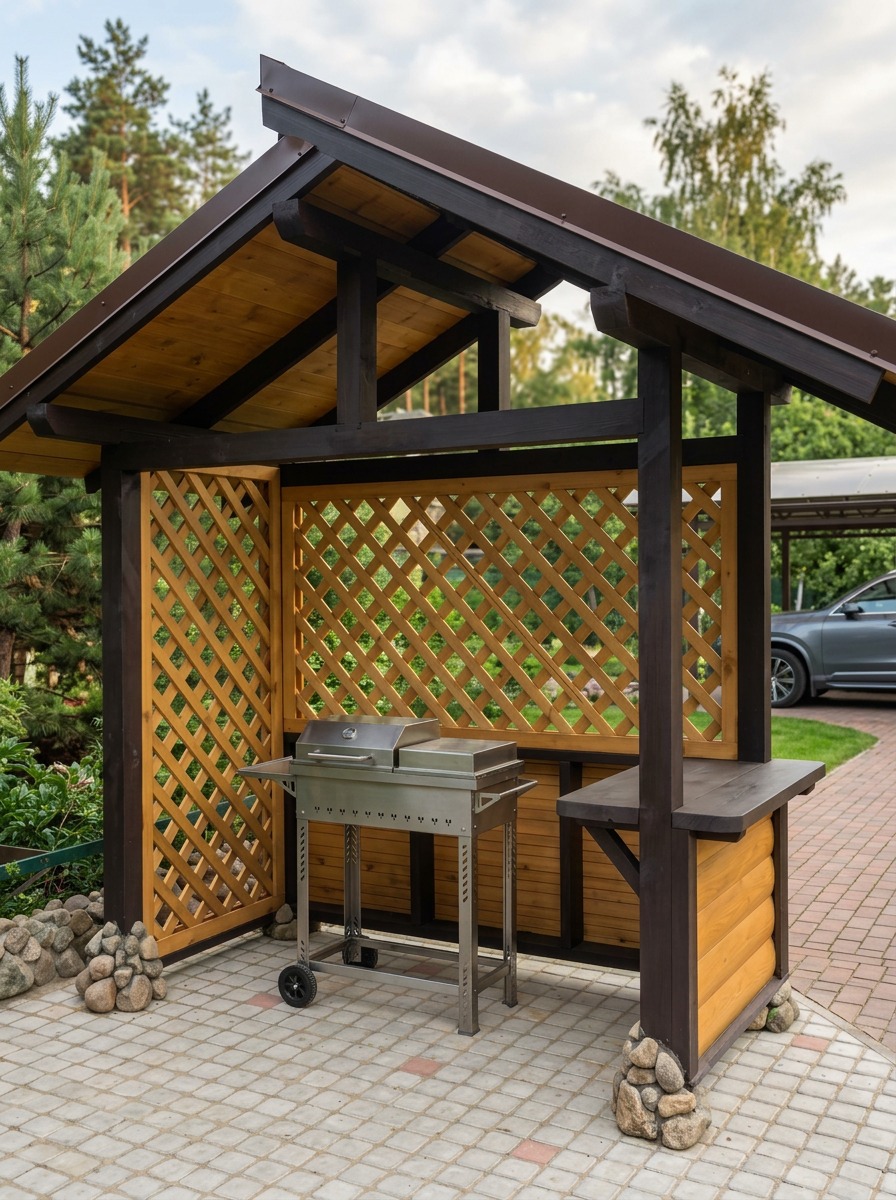

Чертеж деревянного навеса 3.2х1.8 м для мангала своими руками

Скачать этот проект-чертёж в PDF

Обустройство комфортной зоны барбекю на дачном участке требует надежной защиты жаровни и кулинара от осадков. Деревянный навес размером 3.2 на 1.8 метра считается оптимальным решением для размещения крупного мангала, разделочного стола и дровницы. Грамотно спроектированная конструкция из бруса гармонично вписывается в ландшафт и служит десятилетиями при правильной обработке материала.

Конструктивные особенности и параметры навеса 3.2х1.8 метра

Габариты конструкции 3200х1800 мм при высоте 2400 мм выбранны не случайно. Ширина в три с лишним метра позволяет свободно разделить пространство на горячую зону и вспомогательный рабочий стол. Глубина подтора метра обеспечивает надежный перехват косых дождевых струй и при этом не затеняет прилегающую территорию.

Каркас рассчитывается с учетом повышенных ветровых и снеговых нагрузок, характерных для средней полосы. Основой конструкции служат опорные стойки, объединенные верхней обвязкой и стропильной системой. Угол наклона крыши обеспечивает естественный сход снега и эффективный водоотвод за пределы рабочей зоны.

Пиломатериалы и требования к качеству древесины

Для строительства каркаса рекомендуется использовать сосну или ель камерной сушки с влажностью не более 15-18 процентов. Использование сырого леса приведет к деформации стоек и геометрии всей крыши при высыхании.

• Для опорных стоек применяется брус сечением 100х100 мм или 120х120 мм.
• Для балок верхней обвязки и мауэрлата используется доска 50х150 мм.
• Стропильные ноги изготавливаются из доски 50х100 мм с шагом не более 600 мм.
• Обрешетка выполняется из доски 25х100 мм или реек 40х40 мм в зависимости от кровельного материала.

Выбор кровельного покрытия и пожарная безопасность

При выборе кровли для навеса под мангал на первый план выходит пожарная безопасность. Кровельный материал должен быть устойчив к случайным искрам и высокой температуре. Профнастил и металлочерепица являются наилучшим выбором, так как они полностью негорючи и легко монтируются на стропильную систему.

Ондулин или мягкую черепицу использовать допускается, но только при обустройстве надежной термоизоляции дымохода. В месте прохода трубы через крышу обязательно устанавливается металлический крышный раздел с заполнением из базальтовой ваты. Расстояние от печной трубы до деревянных элементов стропил должно составлять не менее 250 мм.

Необходимый инструмент и крепежные элементы

Подготовка инструментария перед началом работ сократит время монтажа и повысит точность подгонки узлов. Для сборки потребуется стандартный плотницкий набор и силовая электротехника.

• Торцовочная или циркулярная пила для точного торцевания бруса.
• Мощный шуруповерт и дрель с набором перьев по дереву.
• Уровень строительный длиной от 1.2 метра и лазерный осепостроитель.
• Усиленные монтажные уголки, пластины и глухари по дереву размером 8х100 мм.
• Анкерные болты для фиксации опорных металлических закладных к фундаменту.

Подготовка основания и монтаж опорных стоек

Строительство начинается с разметки участка и подготовки фундаментных точек. Оптимальным основанием служат столбчатые бетонные опоры или винтовые сваи диаметром 76 мм. Прямой контакт дерева с грунтом недопустим, поэтому брус фиксируется через стальные регулируемые анкеры или П-образные закладные.

Выставление стоек выполняется строго по вертикали с контролем по двум плоскостям. Опоры временная фиксируются укосинами. После проверки диагоналей прямоугольника 320х180 см производиться окончательная затяжка глухарей в фундаментных стаканах.

Сборка стропильной системы и формирование свесов

Верхняя обвязка связывает стойки в единый жесткий пространственный каркас. На обвязку укладываются стропильные ноги, в которых предварительно выпиливаются посадочные врубки, называемые запилами. Это предотвращает соскальзывание стропил под весом снега.

Длина стропил рассчитывается с учетом карнизных свесов, которые должны выступать за периметр каркаса минимум на 300 мм с каждой стороны. Стропила крепятся к обвязке на косые саморезы и металлические уголки. Сверху набивается обрешетка с шагом, соответствующим типу выбранной кровли.

Защитная обработка и консервация древесины

Деревянный навес эксплуатируется в условиях перепада температур, высокой влажности и воздействия дыма. Все пиломатериалы подлежат обязательной обработке огнебиозащитными составами первой или второй группы эффективности. Наносить антисептик следует до начала сборки, чтобы обработать торцы и закрытые пласты в замковых соединениях.

Финишное покрытие выполняется лессирующими лазурями, маслами или фасадными красками на алкидной основе. Масло глубоко проникает в структуру сосны, не шелушится со временем и позволяет легко обновлять покрытие без полной шлифовки.

Типичные ошибки при самостоятельной сборке

Начинающие мастера часто допускают расчетные ошибки, пытаяс экономить на материалах или упростить технологию. Самая распространенная ошибка заключается в отказе от диагональных укосин. Без них конструкция теряет жесткость и начинает раскачиваться от ветра.

Вторая проблема связано с неверным сечением стропил. При длине ската более двух метров доска 40х100 мм без промежуточных прогонов может прогнуться под мокрым снегом. Также часто забывают про гидроизоляционную пленку под металлическую кровлю, что приводит к капежу конденсата на мангал.

Расчет стоимости материалов для постройки

Итоговая смета на возведение навеса 3.2х1.8 метра складывается из стоимости пиломатериала, кровли, фундамента и метизов. Закупка бруса и доски обойдется примерно в половину бюджета. Металлочерепица или профнастил с доборными элементами возьмут еще около тридцати процентов от общей суммы.

Оставшиеся средства уйдут на покупку защитных лакокрасочных материалов, анкеров, крепежных уголков и саморезов. Самостоятельное изготовление позволяет сэкономить до пятидесяти процентов средств по сравнению с заказом готовой конструкции под ключ в строительной компании.

Чтобы избежать ошибок в расчетах и не испортить дорогостоящий пиломатериал, используйте проверенную документацию. Скачать готовый проект с точными чертежами, детальными размерами в миллиметрах и пошаговой 3D схемой сборки можно на сайте ПроектСам (proektsam.ru). Это сэкономит ваше время, упростит закупку материалов и гарантирует надежность готового навеса.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж деревянный навес 3.2х1.8 метра для мангала и барбекю из бруса сделать - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D

329 ₽

Смотреть проект

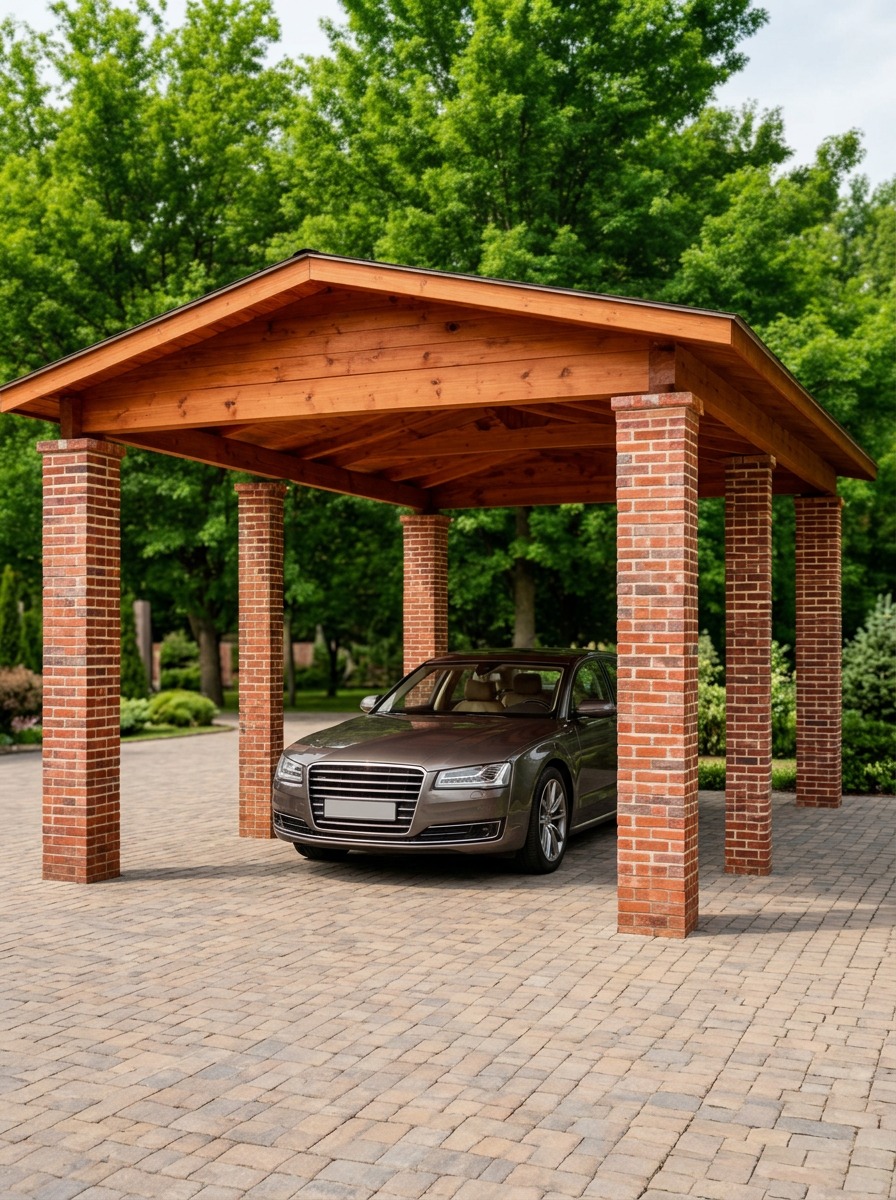

Премиум проект чертеж Навесдля машины 8х6 метра с кирпичными столбами и деревянной крышей построить - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D

329 ₽

Смотреть проект

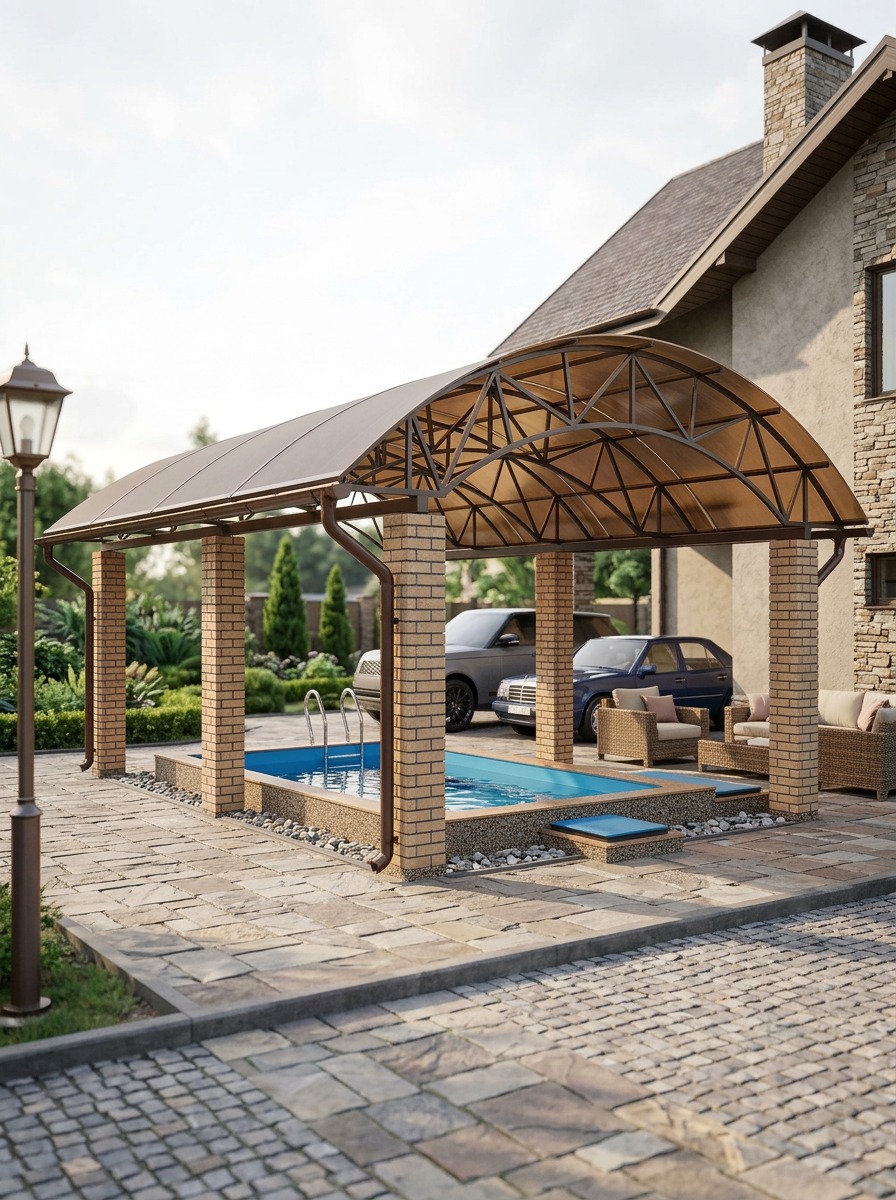

Премиум проект чертеж Навес 7х3.5 метра для бассейна построить - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D
