Чертеж деревянной беседки 6х4 с плоской крышей для сборки своими руками

Скачать этот проект-чертёж в PDF

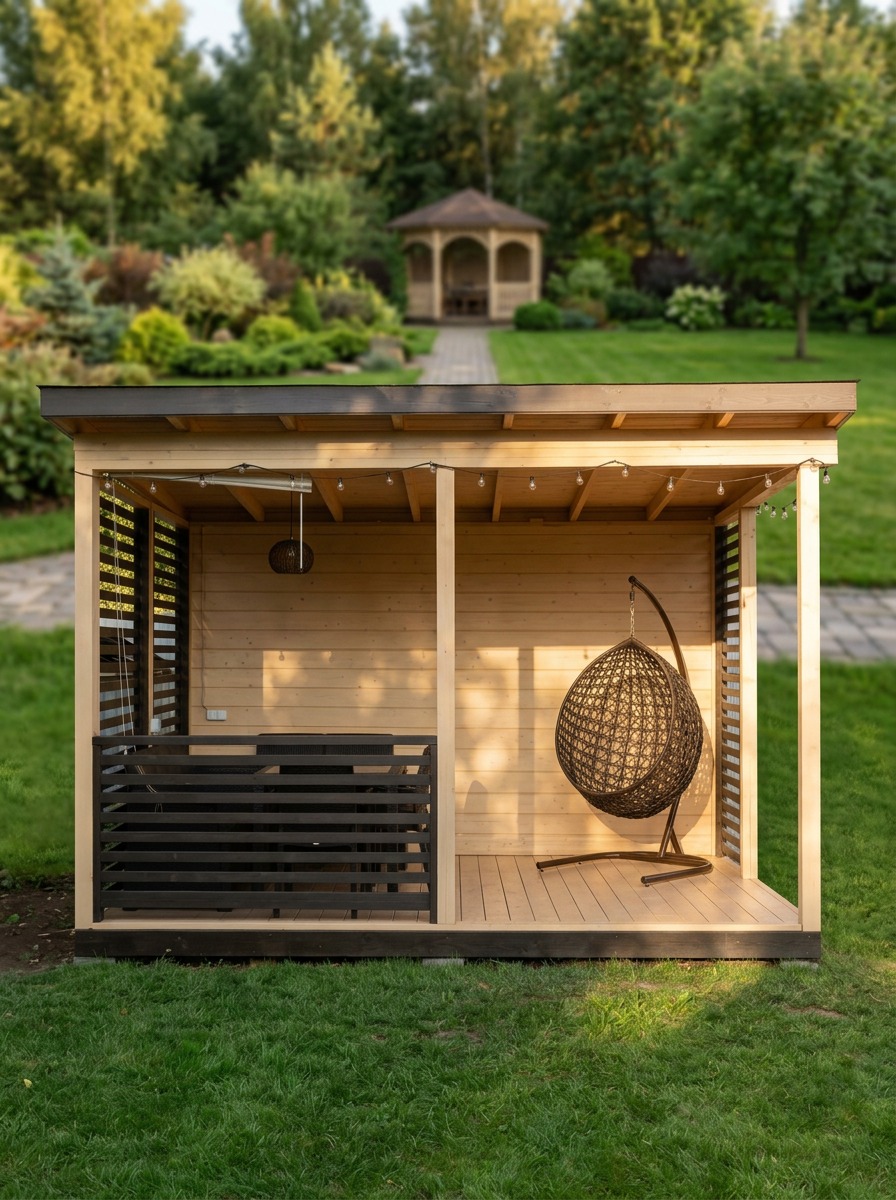

Строительство просторной зоны отдыха на дачном участке требует точного расчета нагрузок и размеров каждого деревянного элемента. Просторная беседка габаритами 6000 на 4000 мм с плоской кровлей и декоративными решетками станет отличным украшением сада или площадки около бани. Самостоятельное возведение такой конструкции по готовой схеме позволяет сэкономить на услугах строительных бригад и получить гарантированно качественный результат.

Конструктивные особенности беседки шесть на четыре метра

Конструкция представляет собой каркасное сооружение на прочном деревянном настиле. Просторные габариты позволяют зонировать внутреннее пространство на обеденную группу и зону отдыха с шезлонгами или диванами. Плоская крыша имеет минимальный уклон для стока дождевой воды, что придает строению современный минималистичный вид. Боковые стенки из деревянной рейки выполняют роль шпалер, они эффективно рассеивают солнечные лучи и защищают внутреннее пространство от порывов ветра.

Выбор пиломатериалов и подготовка к работе

Для строительства каркаса рекомендуется использовать сухой строганый брус хвойных пород. Для опорных столбов подойдет брус сечением 150 на 150 мм, а для верхней обвязки и стропильной системы необходима доска 50 на 150 мм или 50 на 200 мм. Настил пола монтируется из лиственничной террасной доски или строганой планкени, устойчивой к истиранию и влаге. Все деревянные элементы перед сборкой необходимо обработать антисептическими составами глубокого проникновения и антипиренами для защиты от гниения и возгорания.

Инструменты для проведения монтажных работ

Для качественной сборки конструкции потребуется стандартный набор плотника и измерительные приборы. Подготовьте торцовочную пилу для точного раскроя деталей под прямым углом, мощный шуруповерт и дрель. Также понадобятся строительный уровень длиной не менее полутора метров, лазерный нивелир для разметки фундамента и качественная рулетка. Для фиксации силовых узлов пригодятся конструкционные саморезы, скрытый крепеж для террасной доски и перфорированные крепежные уголки.

Обустройство фундамента и монтаж основания

В качестве основания для легкой деревянной беседки оптимально подходит столбчатый фундамент или винтовые сваи. На подготовленный фундамент укладывается гидроизоляция из рубероида, после чего монтируется нижняя обвязка из бруса. Лаги пола укладываются с шагом не более 500 мм для исключения прогиба половой доски под нагрузкой. Все элементы основания жестко скрепляются между собой и выравниваются строго по горизонтали.

Установка вертикальных стоек и верхней обвязки

Вертикальные несущие столбы устанавливаются по углам конструкции и в промежуточных точках длинных сторон беседки. Каждый столб временно фиксируется укосинами и проверяется строительным отвесом в двух плоскостях. После этого выполняется верхняя обвязка из доски, которая связывает все вертикальные опоры в единую жесткую раму. Особое внимание на этом этапе уделяется надежности угловых соединений и узлов примыкания балок к столбам.

Стропильные балки укладываются на верхнюю обвязку на ребре с заданным шагом. Для обеспечения стока воды формируется небольшой уклон крыши в три или пять градусов в сторону задней стены беседки. Поверх стропил монтируется сплошная обрешетка из влагостойкой фанеры или ориентированно стружечной плиты. В качестве финишного кровельного покрытия используется наплавляемая гидроизоляция или современная мембрана, которая полностью исключает протечки.

Сборка декоративных решетчатых стенок

Решетчатые экраны собираются отдельно на ровной поверхности в виде рам из бруска меньшего сечения. Внутрь рамы под углом 45 градусов монтируются тонкие деревянные рейки, образуя красивый геометрический рисунок. Готовые декоративные панели устанавливаются в проемы между вертикальными столбами беседки и фиксируются саморезами. Эти элементы не только украшают строение, но и обеспечивают дополнительную жесткость всей каркасной системе.

Распространенные ошибки при самостоятельном строительстве

Часто начинающие мастера пренебрегают точной разметкой диагоналей основания, что ведет к перекосу всей конструкции на этапе монтажа крыши. Использование влажного пиломатериала естественной сушки приводит к деформации и растрескиванию бруса после высыхания. Недостаточный уклон плоской кровли или плохая гидроизоляция стыков вызывают скопление воды и быстрое разрушение деревянного настила крыши. Экономия на защитных пропитках сокращает срок службы постройки в несколько раз.

Чтобы избежать критических ошибок в размерах и сэкономить время на проектировании, воспользуйтесь готовым решением. Подробный профессиональный чертеж со спецификацией материалов и пошаговой схемой сборки этой беседки можно скачать на сайте proektsam.ru. Готовый проект поможет вам точно рассчитать объем древесины и собрать надежную конструкцию без лишних затрат.
