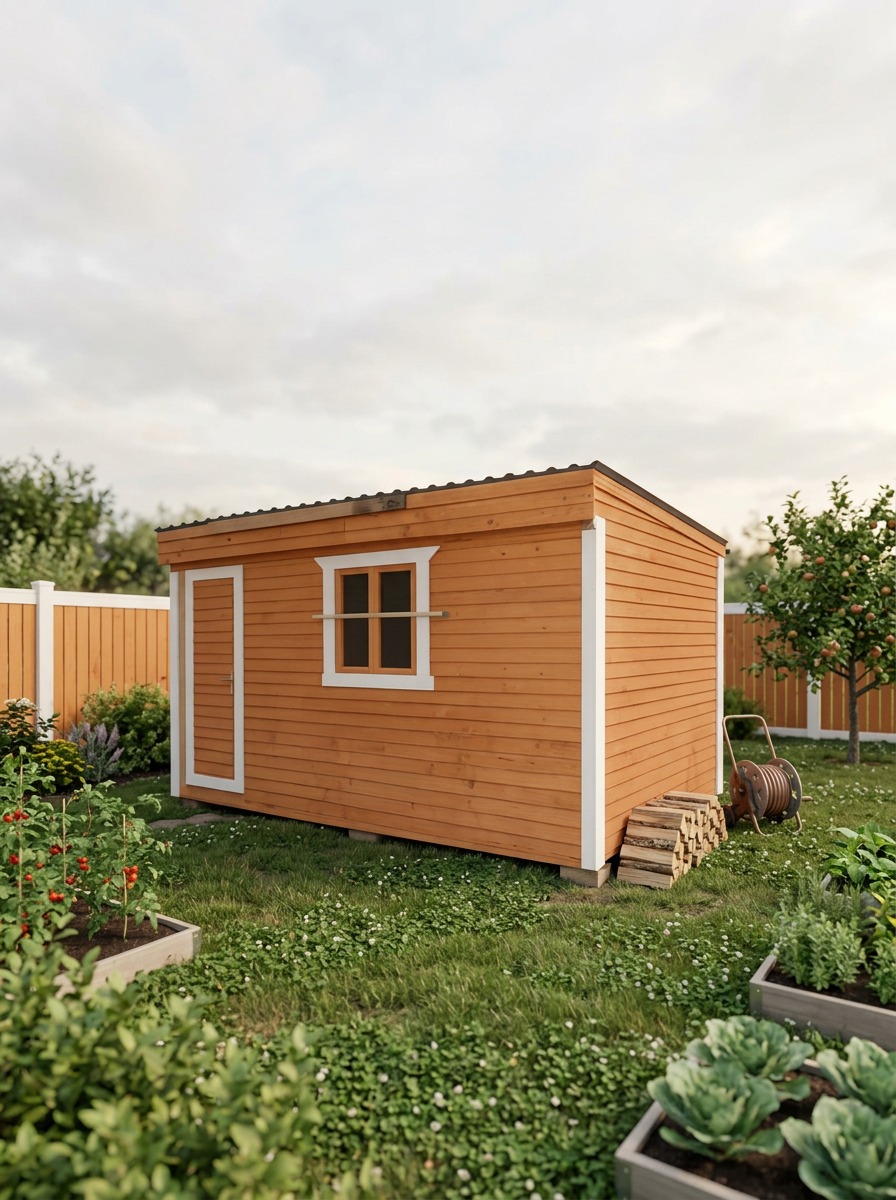

Чертеж деревянной бытовки 4х4 с окном: как построить хозблок своими руками

Скачать этот проект-чертёж в PDF

Постройка каркасного хозблока размером 4 на 4 метра позволяет получить универсальное хозяйственное помещение для дачи или строительного участка. Габариты 4000х4000 мм оптимальны для рационального раскроя стандартного шестиметрового бруса и доски, что минимизирует обрезки. Наличие окна обеспечивает естественное освещение, позволяя оборудовать внутри мастерскую, склад или временную жилую комнату. Грамотный расчет узлов и соблюдение технологии сборки гарантируют долговечность всей конструкции.

Конструктивные особенности и геометрия каркасного хозблока 4 на 4 метра

Каркасная бытовка размером 4000 на 4000 мм с высотой по верхней обвязке 2700 мм представляет собой устойчивую квадратную конструкцию. Основой прочности служит нижняя обвязка из сухой обрезной доски или бруса, на которую опираются лаги пола и вертикальные стойки стен. Квадратная форма упрощает выравнивание диагоналей и распределение нагрузки на фундаментные блоки или сваи. Внутреннее пространство площадью 16 квадратных метров позволяет комфортно разместить стеллажи, верстак или спальные места.

Для обеспечения жесткости каркаса применяются угловые раскосы или обшивка листовыми материалами, такими как плиты ОСП. Оконный проем закладывается на этапе формирования стеновой секции, что исключает деформацию рамы при усадке. Использование проверенных геометрических схем защищает стены от перекосов под сильной снеговой нагрузкой.

Выбор качественных материалов для долговечной постройки

Долговечность деревянной бытовки напрямую зависит от качества используемого пиломатериала и защитных составов. Сосна и ель являются оптимальным выбором по соотношению прочности и стоимости. Для строительства рекомендуют использовать влагостойкие материалы и камерную сушку доски, чтобы избежать усыхания и искривления элементов в процессе эксплуатации.

Для работы понадобятся следующие базовые позиции:

• Обрезная доска 50х150 мм для нижней обвязки, лаг пола и несущих стоек каркаса.
• Доска 40х100 мм или 50х100 мм для стропильной системы и внутренних перегородок.
• Ориентированно стружечные плиты или вагонка для внешней и внутренней обшивки стен.
• Кровельный материал в виде профнастила или металлочерепицы с гидроизоляционной мембраной.
• Утеплитель и паропроницаемые пленки при планировании всесезонного использования хозблока.

Инструменты для проведения точных плотницких работ

Качественная сборка хозблока своими руками требует наличия проверенного измерительного и разметочного оборудования. Точные размеры деталей в миллиметрах исключают перекосы и существенно ускоряют процесс подгонки узлов. Использование специализированного электроинструмента снижает трудозатраты и повышает качество пила.

В минимальный комплект мастера входят:

• Торцовочная или циркулярная пила для ровного раскроя досок под углом 90 и 45 градусов.
• Мощный шуруповерт с комплектом бит и качественный строительный уровень длиной от одного метра.
• Лазерный нивелир или гидроуровень для точного выравнивания столбчатого фундамента.
• Рулетка, угольник и плотницкий карандаш для постоянного контроля линейных размеров.

Подготовка фундамента и сборка нижнего обвязочного контура

Установка бытовки начинается с подготовки плотного выровненного основания на грунте. Для бытовки 4 на 4 метра отлично подходит столбчатый фундамент из бетонных блоков или винтовые сваи. Под блоки отсыпают песчаную подушку толщиной не менее 200 мм с последующей утрамбовкой, что предотвращает морозное пучение.

На бетонные опоры укладывается гидроизоляция из двух слоев рубероида. Затем собирается нижний обвязочный венцовый контур из бруса или сдвоенной доски, пропитанный огнебиозащитным составом. Лаги пола монтируются с шагом 600 мм под ширину утеплителя, после чего проверяется равенство диагоналей основания. Допустимое отклонение по диагоналям не должно превышать пяти миллиметров.

Монтаж каркаса стен и укрепление проемов

Сборка стеновых секций выполняется на готовом черновом полу или ровной площадке рядом с постройкой. Готовая стеновая рама поднимается вертикально и фиксируется временными укосинами. Расстояние между вертикальными стойками рассчитывается исходя из ширины листового материала или утеплителя, обычно составляет 600 мм по осям.

Оконный и дверной проемы усиливаются двойными стойками и горизонтальными ригелями для восприятия веса кровли. Стойки крепятся к нижней и верхней обвязке с помощью оцинкованных уголков или конструкционных саморезов. После выставления всех четырех стен по уровню выполняется верхняя обвязка, которая связывает всю конструкцию воедино.

Устройство стропильной системы и монтаж кровли

Односкатная или двускатная крыша для бытовки 4 на 4 метра собирается из стропильных ног сечением 50 на 150 мм. Угол наклона ската выбирается с учетом снеговой нагрузки региона и выбранного кровельного покрытия. Стропила запиливаются в местах опирания на верхнюю обвязку для создания надежного замкового соединения.

Поверх стропил укладывается гидроизоляционная мембрана, которая фиксируется брусками контробрешетки. Затем набивается обрешетка с шагом, рекомендованным производителем кровельного материала. Завершает процесс монтаж кровельных листов, ветровых планок и капельников для защиты стен от косого дождя.

Оценка бюджета и затрат на строительные материалы

Самостоятельное строительство деревянного хозблока позволяет существенно сберечь финансовые средства по сравнению с покупкой готового модуля. Основную часть бюджета составляют пиломатериалы, кровельное покрытие и листовая обшивка. Использование точной карты раскроя помогает купить ровно столько доски, сколько требуется для работы.

Ориентировочные статьи расходов включают:

• Пиломатериалы для каркаса и обрешетки требуют наибольшей доли бюджета.
• Фундаментные блоки и песчано гравийная смесь обойдутся недорого при самостоятельной отсыпке.
• Кровля, крепеж и изолирующие пленки составляют около тридцати процентов затрат.
• Оконный блок и входная дверь выбираются по усмотрению мастера.

Точный расчет деталей снижает остатки и обрезки до минимума, что сберегает несколько тысяч рублей.

Типичные ошибки при строительстве бытовки и способы их избежать

Начинающие строители часто допускают промахи, которые снижают надежность и срок службы постройки. Одной из главных ошибок является сборка каркаса из сырой доски естественной влажности без учета дальнейшей усушки. В результате образуются щели, а геометрия стен нарушается.

Также часто встречаются следующие недочеты:

• Пренебрежение антисептированием нижнего венца и лаг пола, что приводит к быстрому гниению древесины.
• Отсутствие укосин или плитовой обшивки, из-за чего каркас теряет жесткость и качается при ветровых нагрузках.
• Неправильное оформление оконного проема без ригелей, вызванное давлением стропил на раму.
• Ошибки в расчете диагоналей, приводящие к перекосу всей стропильной системы и сложностям при укладке кровли.

Чтобы избежать ошибок в расчетах и сэкономить время при разметке, лучше использовать проверенную чертежную документацию. Готовый проект с детальными чертежами, спецификацией и пошаговой схемой сборки бытовки 4 на 4 метра можно скачать на сайте ПроектСам (proektsam.ru). Наличие точных размеров и карты раскроя защитит от брака и поможет построить надежный хозблок с минимальным расходом бюджета.
