Чертеж дровника 300 см из профильной трубы и поликарбоната своими руками

Скачать этот проект-чертёж в PDF

Качественная сушка дров требует надежного навеса, который защищает древесину от осадков и обеспечивает сквозную вентиляцию. Уличный металлический дровник длиной 3000 мм позволяет разместить около 6 кубических метров топлива, чего вполне хватает на отопительный сезон. Сборка такой конструкции из профильной трубы и поликарбоната вполне доступна для самостоятельного исполнения при наличии базовых навыков работы со сваркой.

Конструктивные особенности металлической дровницы 3000х900х1750 мм

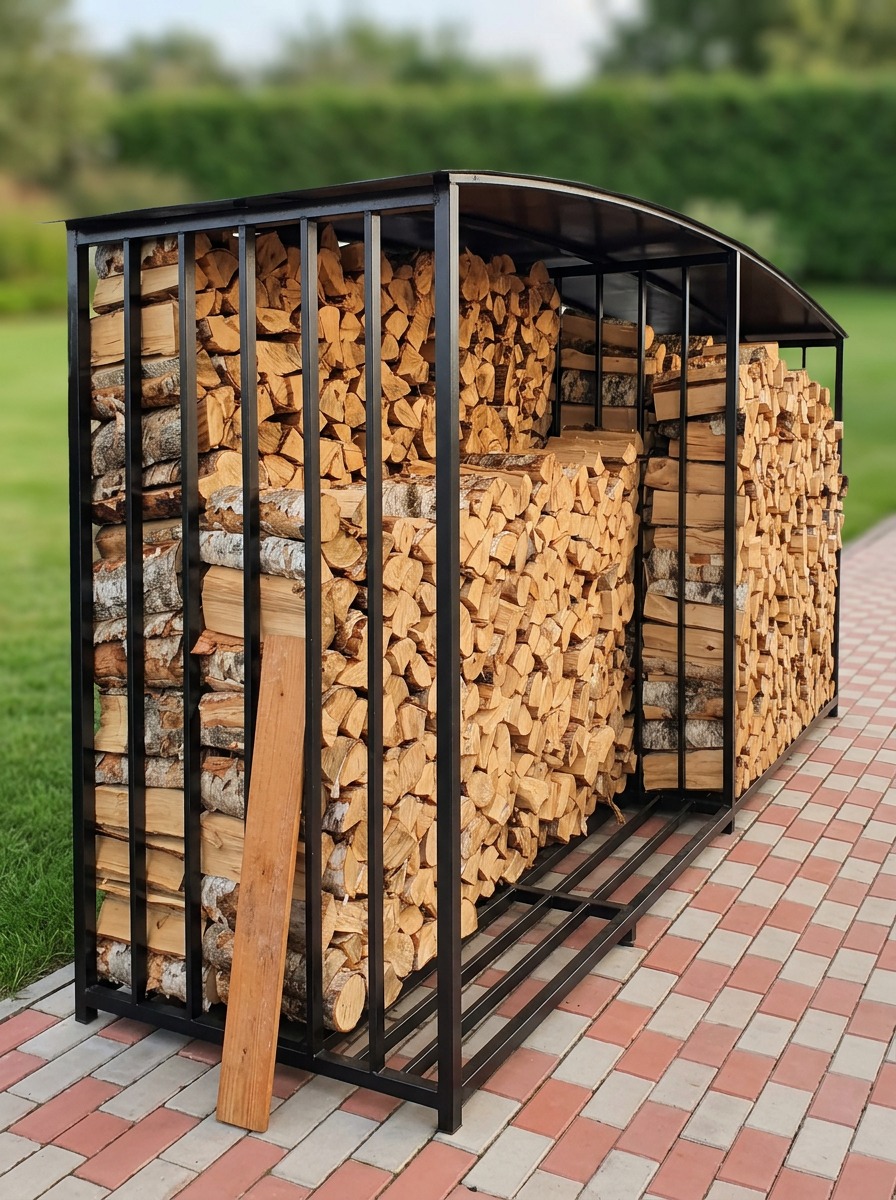

Уличная дровница представляет собой жесткий каркас из металлического профиля с арочной крышей из светопропускающего материала. Размеры 3000 мм в длину, 900 мм в ширину и 1750 мм в высоту выбраны не случайно, так как они позволяют укладывать поленья в два ряда по 40 сантиметров. Боковые и задняя стенки остаются открытыми или дополняются решетчатыми элементами, что гарантирует свободную циркуляцию воздуха. Нижний настил приподнят над грунтом минимум на 150 мм, это исключает впитывание влаги из земли поленьями нижнего яруса.

Материалы и инструмент для постройки каркасного дровника

Для сборки силового каркаса используется профильная труба сечением 40х20 мм и 20х20 мм. Для крыши оптимально подходит сотовый поликарбонат толщиной 6 мм с защитным слоем от ультрафиолета. Из инструмента понадобятся сварочный аппарат, угловая шлифовальная машина, шуруповерт и строительный уровень.

• Профильная труба 40х20 мм для несущих стоек и обвязки.
• Профильная труба 20х20 мм для заполнения стенок и перемычек.
• Сотовый поликарбонат толщиной 6 мм и соединительный профиль.
• Деревянный брус или решетка для нижнего настила под дрова.
• Кровельные саморезы с термошайбами и антикоррозийный грунт-эмаль.

Варианты фундамента и подготовка основания под навес

Несмотря на сравнительно небольшой вес металлоконструкции, заполненая дровница оказывает серьезное давление на грунт. Оставлять дровник на чистой земле нельзя, со временем он просядет под тяжестью сырых дров. В качестве простого основания подходят бетонные тротуарные плиты, выставленные по уровню на песчано-гравийной подушке. Если грунт пучинистый, лучше залить мелкозаглубленные бетонные столбики или вкрутить четыре короткие винтовые сваи по углам конструкции.

Изготовление металлического каркаса и гибка арочных дуг

Сборку начинают с нарезки заготовок в размер согласно проекту. Главная сложность заключается в создании одинаковых радиусных дуг для арочной крыши, которые проще всего согнуть на ручном трубогибе. Каркас варится на ровной площадке, сначала собираются боковые рамки, затем они связываются продольными перемычками. Вся конструкция проверяется по диагоналям, чтобы избежать перекосов при последующем монтаже листового материала.

Монтаж крыши из сотового поликарбоната и настила

Поликарбонат крепится к металлическим дугам с помощью кровельных саморезов и специальной термошайбы, которая компенсирует температурные расширения. Ориентация ребер жесткости листа должна идти строго по направлению стока воды, чтобы внутри сот не скапливался конденсат. Нижний настил изготавливается из сухого бруса, обработанного защитной пропиткой, или металлических труб, приваренных с шагом не более 150 мм.

Защита конструкции от коррозии и обработка сварных швов

Срок службы уличного дровника напрямую зависит от качества подготовки металлической поверхности перед покраской. Все сварные шва тщательно зачищаются болгаркой, после чего металл обезжиривается растворителем. Каркас покрывается слоем грунтовки и двумя слоями молотковой или алкидной эмали для наружных работ. Особое внимание уделяется нижним частям стоек, которые ближе всего находятся к влажной земле.

Типичные ошибки при самостоятельной сборке дровника

Начинающие мастера часто допускают ошибки еще на этапе закупки и нарезки материала. Использование слишком тонкой трубы приводит к деформации каркаса под тяжестью снега зимой. Жесткое крепление поликарбоната обычными саморезами без уплотнительных шайб вызывает трещины в местах сверления при смене сезонов. Также часто забывают про продух снизу, из-за чего нижний ряд поленьев быстро начинает гнить.

Расчет стоимости материалов и экономическая выгода

Самостоятельное изготовление дровника длиной 3 метра позволяет сэкономить до 50 процентов стоимости готового заводского аналога. Основные затраты приходятся на металлопрокат, поликарбонат и качественную лакокрасочную продукцию. При наличии собственного сварочного аппарата и правильного чертежа себестоимость конструкции остается в пределах разума, а полученное изделие превосходит тонкостенные магазинные навесы по прочности.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок при нарезке профиля, используйте готовый проект. Подробный сборочный чертеж дровника с размерами, картой раскроя и спецификацией материалов можно скачать на сайте ПроектСам (proektsam.ru).
