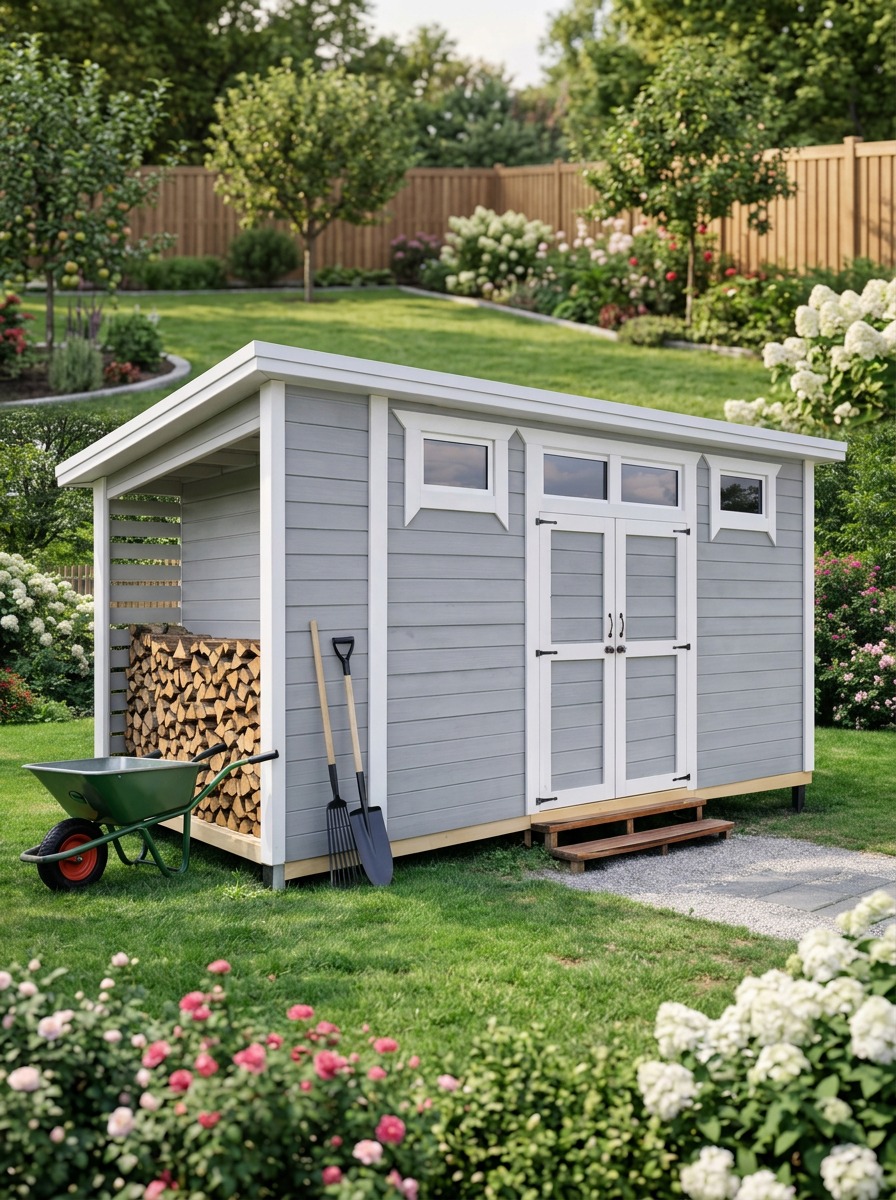

Чертеж и проект хозблока 5х4 с распашными воротами своими руками

Скачать этот проект-чертёж в PDF

Постройка просторного хозблока размером 5 на 4 метра позволяет решить сразу несколько задач на дачном участке. Такая площадь подходит для обустройства полноценной мастерской, хранения садовой техники, минитрактора или крупногабаритных инвентарных вещей. Использование каркасной технологии из бруса обеспечивает надежность конструкции и высокую скорость монтажа. Распашные ворота делают заезд техники удобным и обеспечивают легкий доступ к внутренней зоне.

Конструктивные особенности и параметры хозблока 5 на 4 метра

Габариты здания 5000х4000х2600 мм являются оптимальными для комбинированного использования. Внутреннее пространство можно разделить на несколько рабочих зон или оставить единым помещением под гараж мастерскую. Каркасная система из пиломатериалов обеспечивает жесткость при минимальной нагрузке на грунт.

В основание закладывается двойная обвязка, принимающая на себя основные нагрузки. Конструкция включает в себя следующие элементы:

• Нижняя обвязка из бруса сечением 100х150 мм или 150х150 мм.
• Вертикальные стойки каркаса из доски 50х100 мм или 50х150 мм.
• Распашные ворота с усиленной рамой для въезда техники.
• Стропильная система с рассчитанным углом наклона ската.

Правильный расчет шага стоек упрощает последующий монтаж листовых материалов внешней обшивки.

Варианты планировки и возможности модернизации каркаса

Размер помещения 20 квадратных метров дает свободу в формировании внутреннего пространства. Популярным решением является организация изолированного дровника с торцевой стороны хозблока. Также часть площади можно отвести под компактный туалет или помещение для хранения инвентаря.

При изменении внутренней конфигурации важно учитывать расположения несущих перегородок. Распашные ворота обычно размещают по широкой стороне 5 метров, что упрощает маневрирование при заезде. Дополнительно в боковых стенах можно предусмотреть оконные проемы для естественного освещения рабочей зоны мастерской.

Материалы для строительства каркаса и внешней обшивки

Для сборки несущего каркаса рекомендуется использовать обрезную доску камерной сушки. Это защитит конструкцию от усушки и геометрических деформаций в процессе эксплуатации. Для работы потребуется пиломатериал следующего сечения:

1. Брус 100х150 мм для обвязочного венца и лаг пола.
2. Доска 50х100 мм для стеновых стоек и ригелей.
3. Доска 50х150 мм для формирования стропильной ноги.

В качестве обшивки стен применяют плиты OSB, фанеру или профнастил. Для кровли подходят металлочерепица или профилированный лист с высотой волны от 20 мм. Все деревянные элементы обязательно обрабатываются огнебиозащитными составами в два слоя перед началом монтажных работ.

Необходимый инструмент и подготовка рабочей площадки

Для качественного проведения работ потребуется стандартный набор плотницкого инструмента. Наличие электроинструмента значительно ускорит процесс опиливания и фиксации узлов. В базовый комплект входят торцовочная пила, циркулярка, мощный шуруповерт, лазерный или водяной уровень.

Подготовка участка включает расчистку территории, снятие плодородного слоя почвы и отсыпку песчано гравийной подушки. В качестве фундамента для легкого хозблока 5х4 метра часто выбирают столбчатое основания из бетонных блоков 200х200х400 мм. На пучинистых грунтах надежнее использовать винтовые сваи диаметром 89 или 108 мм.

Пошаговая сборка основания и монтаж каркасных стен

Сборка начинается с укладки гидроизоляции на фундаментные опоры и монтажа бруса нижней обвязки. Брус соединяется в полдерева или в лапу, скрепляется нагелями или металлическими уголками. Затем укладываются лаги пола с шагом 500-600 мм под укладку черневого настила.

Стеновые рамы собираются на горизонтальной поверхности по заданным размерам. Сначала собирают заднюю и переднюю стены с проемом под ворота, затем боковые секции. Подъем стен выполняется поочередно с вреременным раскреплением укосинами. Верхняя обвязка связывает все секции в единый жесткий контур.

Устройство крыши и изготовление распашных ворот

Кровельная система хозблока 5х4 метра может быть односкатной или двускатной. Стропила опираются на мауэрлат или верхнюю обвязку стен с формированием карнизных свесов не менее 400 мм. На стропила набивается гидроизоляционная мембрана, контробрешетка и шаговая обрешетка под кровельный материал.

Каркас распашных ворот изготавливается из сухого бруса или металлической профильной трубы. Диагональные укосины внутри створок предотвращают провисание ворот со временем. Петли привариваются или крепятся на сквозные болты с усиленными шайбами.

Расчет стоимости материалов и смета на постройку

Итоговая стоимость строительства складывается из затрат на пиломатериалы, фундамента, кровельное покрытие и крепеж. Самостоятельная сборка позволяет сэкономить до 50 процентов бюджета по сравнению с вызовом наемной бригады. Основная статья расходов приходится на пиломатериалы и листовую обшивку.

Примерное распределение бюджета выглядит следующим образом:

• Пиломатериал для обвязки, каркаса и стропил занимает около 45 процентов сметы.
• Кровельное покрытие и гидроизоляционные пленки составляют 25 процентов.
• Фундаментные блоки, сваи и крепежные элементы требуют 15 процентов.
• Внешняя обшивка и фурнитура для ворот берут оставшиеся 15 процентов.

Закупка материалов с точным учетом раскроя исключает появление лишних обрезков и переплат.

Типичные ошибки начинающих строителей при сборке хозблока

Самая распространенная ошибка новичков состоит в использовании свежепиленного леса без учета его естественной усушки. Это приводит к перекосу стеновых рам и поялению щелей. Вторая ошибка заключается в игнорировании укосин в плоскости стен, что делает каркас валким.

Также часто допускают погрешности при формировании воротного проема. Без двойных усиленных стоек по бокам проема тяжелые распашные ворота быстро деформируют прилегающие участки стены. Использование некачественного крепежа без антикоррозийного покрытия снижает общий срок службы постройки.

Сэкономить время на расчете нагрузок и составлении карты раскроя материалов поможет готовый проект. Профессиональные чертежи хозблока 5х4 метра с распашными воротами, спецификацией и пошаговой схемой сборки можно скачать на сайте ПроектСам. Это готовое решение позволит избежать ошибок в размерах и точно рассчитать закупку материалов.
