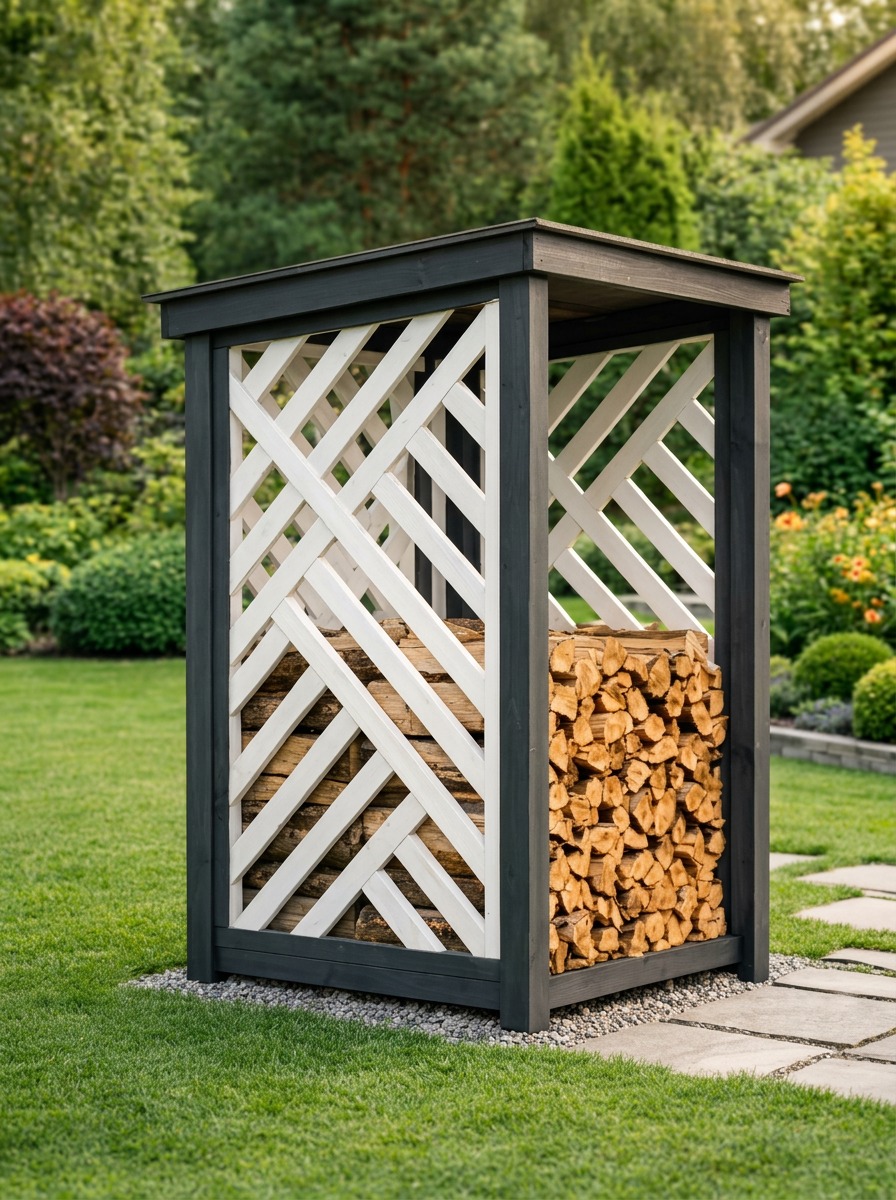

Аккуратное хранение дров на дачном участке требует продуманной конструкции, которая защищает поленья от намокания и обеспечивает постоянное проветривание. Компактный деревянный дровник с габаритами 900х900х1700 миллиметров отлично справляется с этой задачей, занимая минимум полезной площади. Самостоятельная сборка такого объекта по готовомым чертежам позволяет получить надежную постройку и значительно сберечь бюджет. В этом материале разберем технические особенности дровницы, требуемые материалы и последовательность монтажных работ.

Конструктивные особенности и габариты компактного дровника

Проектирование уличной дровницы основано на обеспечении оптимального микроклимата для сушки древесины. Габариты 900 на 900 миллиметров по основанию при высоте 1700 миллиметров позволяют разместить достаточный объем топлива для сезона, сохраняя устойчивость всей системы.

Конструкция состоит из нескольких ключевых элементов, выполняющих конкретные задачи:

• Несущий каркас: жесткая рама из массивного бруса, воспринимающая главную весовую нагрузку.
• Решетчатые боковые щиты: стенки из рейки, создающие проветриваемый контур и удерживающие поленья внутри.
• Настил основания: приподнятый пол с зазорами для нижнего вентилирования.
• Односкатная крыша: наклонное перекрытие, отводящее дождевую воду и снег от топливного запаса.

Выбор пиломатериалов и требования к их обработке

Для уличной эксплуатации лучше всего подходит древесина хвойных пород, таких как сосна или ель. Она доступна по цене и содержит природные смолы, препятствующие быстрому загниванию. Все элементы конструкции изготавливаются из сухой обрезной доски и бруса без серьезных дефектов и сквозных трещин.

Перед началом сборки пиломатериалы подлежат обязательной защитной подготовке. Брус основания и опорные стойки обрабатываются трудновымываемым антисептиком в два слоя, так как они ближе всего находятся к грунту. Декоративные планки и элементы крыши покрываются лессирующим составом или фасадной краской с УФ-фильтром, что продлевает срок службы постройки на многие годы.

Инструменты и крепеж для проведения монтажных работ

Сборка деревянного дровника требует стандартного набора плотницкого инструмента, который есть у большинства мастеров. Качество подгонки деталей напрямую зависит от точности измерительных приборов и остроты режущего инструмента.

Для комфортной работы вам понадобятся следующие позиции:

• Торцовочная пила или качественная ножовка по дереву.
• Шуруповерт с комплектом бит и сверл.
• Строительный уровень, угольник и рулетка.
• Конструкционные саморезы по дереву с антикоррозийным покрытием.
• Перфорированные металлические уголки для усиления нижнего пояса.

Подготовка фундамента и сборка нижнего основания

Установка дровника прямо на грунт недопустима, так как нижний брус быстро напитается влагой. В качестве легкого фундамента подходят бетонные блоки или тротуарная плитка, уложенные по угловым точкам на песчаную подушку. Между бетоном и деревянным основанием обязательно прокладывается рубероид в два слоя.

Рама основания собирается из бруса сечением 50х100 или 90х90 миллиметров. Детали состыковываются с проверкой диагоналей, чтобы избежать перекоса конструкции. Сверху на раму набиваются доски пола с зазором в 15-20 миллиметров, необходимым для свободного стекания воды и движения воздуха под штабелем дров.

Монтаж вертикальных стоек и верхней обвязки каркаса

На подготовленное основание устанавливаются четыре вертикальные стойки. Передние бруски делаются выше задних для формирования уклона крыши. Каждый элемент выставляется строго по вертикальному уровню и фиксируется временными укосинами.

После установки стоек выполняется верхняя обвязка, которая связывает каркас в единый жесткий пространственный куб. Соединения элементов выполняются вполдерева или с помощью мощных конструкционных саморезов. На этом этапе важно окончательно проверить прямоугольность геометрической системы и протянуть все узлы крепления.

Изготовление и установка декоративных решетчатых щитов

Боковые и задняя стенки выполняют не только ограждающую, но и эстетическую функцию. Заполнение решеток делается из тонкой планки или рейки, которая крепится с определенным шагом. Такая структура пропускает сквозняк, способствуя качественной сушке сырой древесины.

Наполнение щитов можно производить прямо по месту или собирать готовые панели в кондукторе. Рейки закрепляются к каркасу оцинкованными саморезами или финишными гвоздями. Для аккуратного вида места крепления располагают по размеченной линии с равными отступами.

Устройство кровельного настила и гидроизоляции

Кровельная конструкция дровника размером 900 на 900 миллиметров должна иметь свесы не менее 100-150 миллиметров с каждой стороны. Это предотвращает попадание косого дождя на заготовленные поленья. На стропила укладывается сплошной или разреженный настил из доски.

В качестве финишного кровельного покрытия применяются легкие материалы, среди которых выделяются следующие варианты:

• Профилированный металлический лист или металлочерепица.
• Битумная черепица по сплошному основанию из фанеры.
• Ондулин или волнистый хризотилцементный лист.

Распространенные ошибки при самостоятельной постройке

Отказ от предварительной деталировки часто приводит к перерасходу пиломатериалов и появлению некондиционных обрезков. Начинающие мастера нередко забывают про вентиляционные зазоры в полу, из-за чего нижний ряд дров начинают преть и покрываться плесенью. Использование черных фосфатированных саморезов вместо оцинкованного крепежа приводит к появлению подтеков ржавчины на защитном покрытии уже через один сезон.

Еще одна частая ошибка заключается в сборке конструкции без учета диагоналей. В результате уклоны крыши получается перекошенными, а декоративные щиты встают со щелями. Использование готовой документации помогает исключить подобные проблемы еще на стадии раскроя.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок при раскрое досок, воспользуйтесь готовым решением. На специализированном сайте ПроектСам доступна для скачивания подробная PDF-инструкция, содержащая чертежи, точную деталировку элементов и карту раскроя для этого дровника за 329 рублей.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж деревянный дровник 90х90 см. с крышей и декоративными щитами дровница построить

329 ₽

Смотреть проект

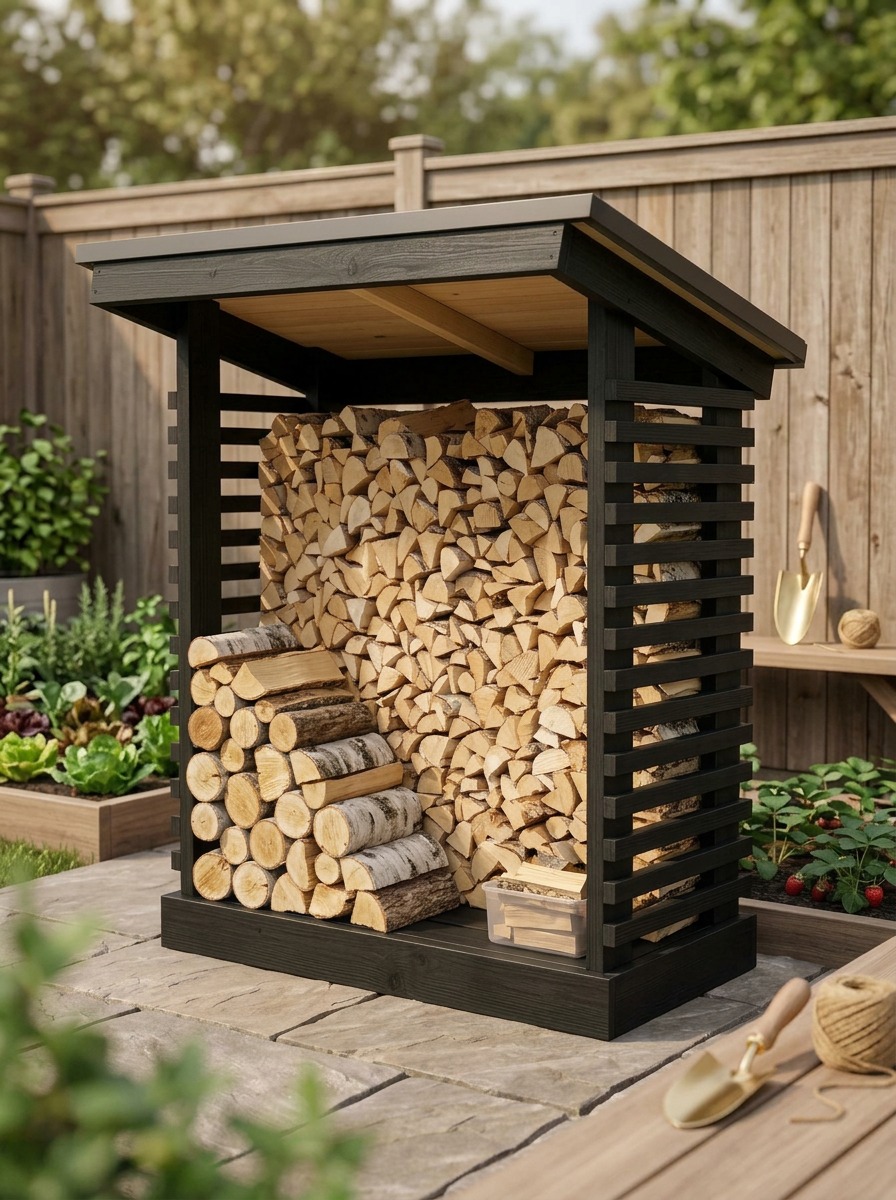

Премиум проект чертеж Деревянный дровник 200 см. дровница для улицы с большой крышей построить

329 ₽

Смотреть проект

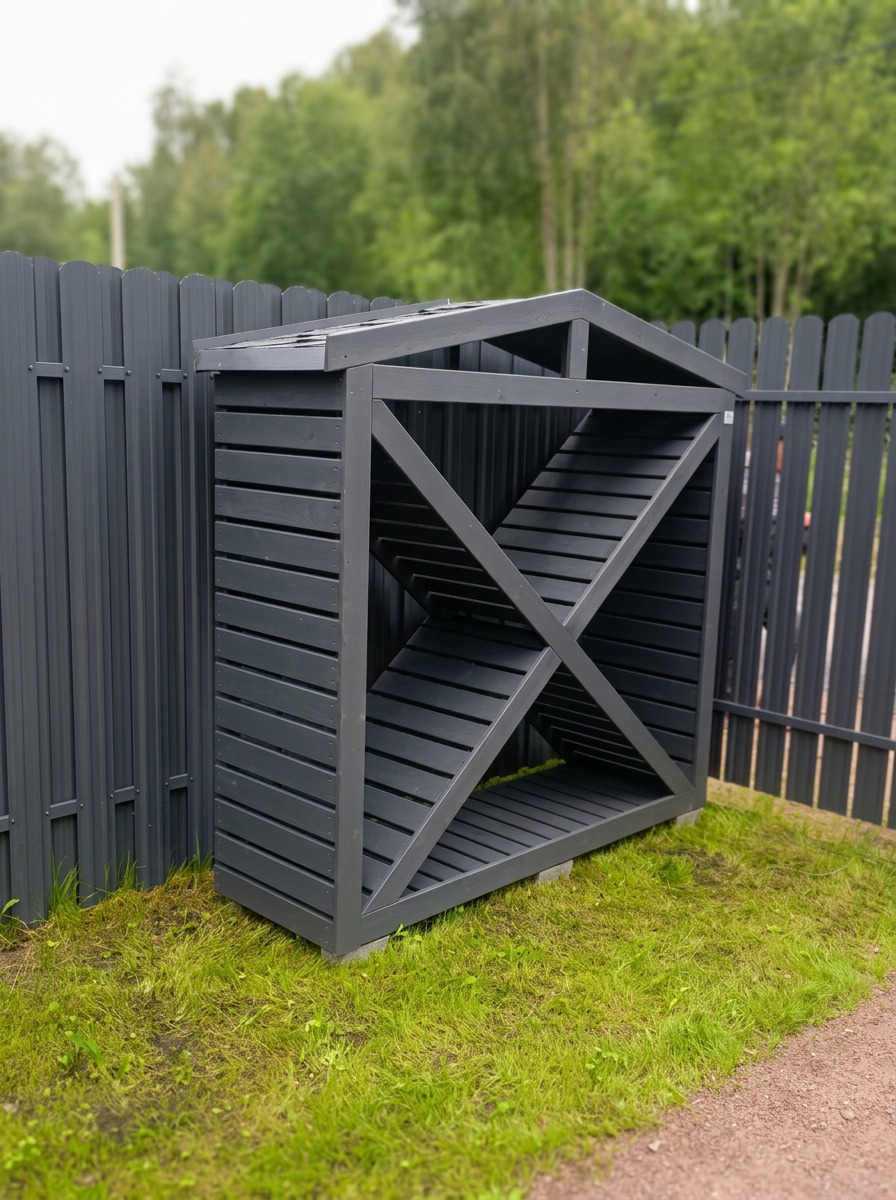

Премиум проект чертеж дровник 160 см. деревянный из бруса уличный с крышей дровница на дачу изготовить
