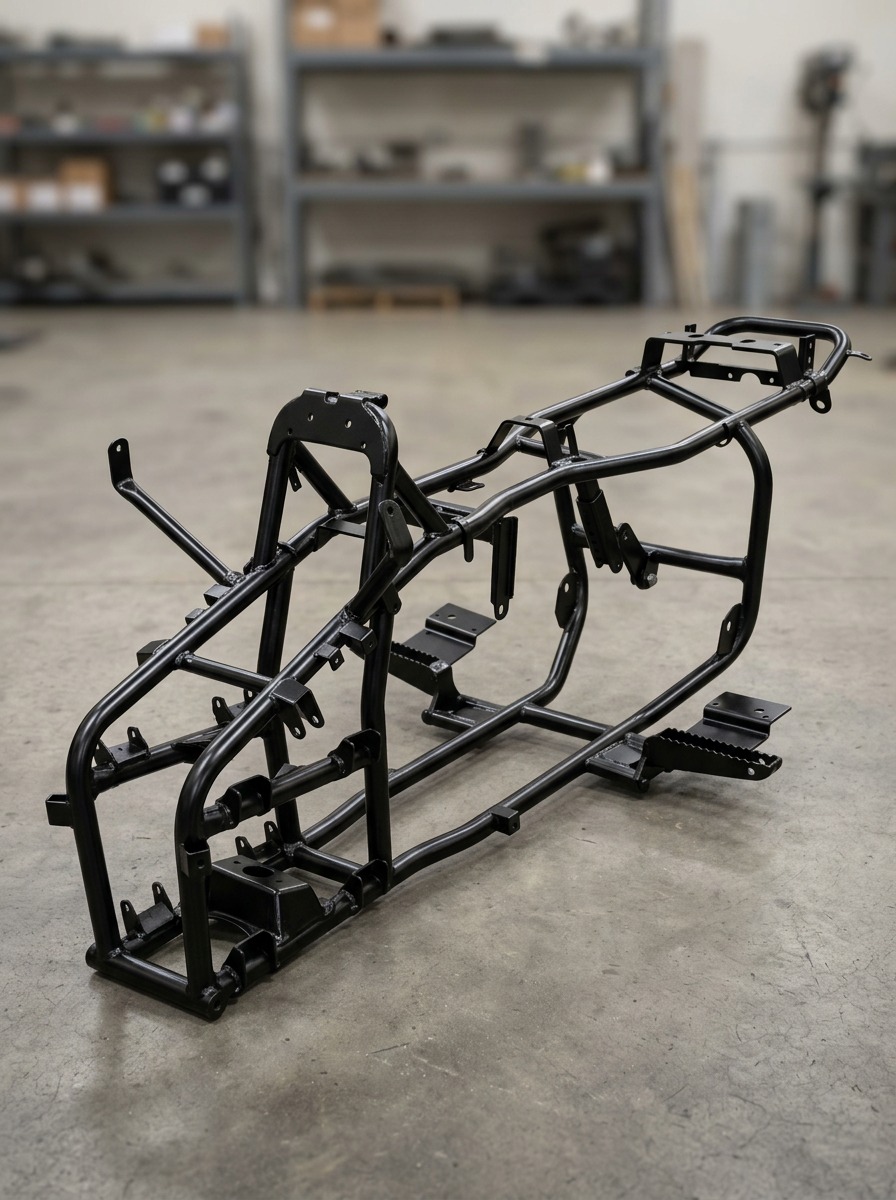

Чертеж и схема рамы квадроцикла 150 кубов своими руками

Скачать этот проект-чертёж в PDF

Сборка самодельного квадроцикла с двигателем 150 кубических сантиметров требует грамотно спроектированного силового каркаса. Ошибки в геометрии рамы приводят к перекосу подвески, быстрому износу сайлентблоков и непредсказуемому поведению техники на трассе. Грамотный проект позволяет собрать надежное шасси в условиях обычного гаража, используя доступный металлопрокат и стандартный инструмент.

Конструктивные особенности и геометрия силового каркаса

Пространственная рама для квадроцикла с мотором 150 кубов имеет внешние габариты 1400 на 800 на 500 мм. Конструкция рассчитана на восприятие динамических нагрузок от пересеченной местности и веса райдера. Главная задача при проектировании заключается в балансе между жесткостью на скручивание и итоговой массой пространственной структуры.

Нижняя часть каркаса формирует силовые лонжероны, на которые опираются точки крепления рычагов и подрамник двигателя. Верхняя обвязка отвечает за удержание рулевой колонки, бензобака и элементов облицовки. Все силовые узлы должны иметь треугольные геометрии, так как прямоугольные секции без укосин быстро деформируются под нагрузкой.

Выбор металлопроката и требования к материалам

Для изготовления несущего каркаса применяются стальные профильные и круглые трубы. При выборе материалов стоит ориентироваться на доступный прокат с хорошей свариваемостью:

• Бесшовная круглая труба: диаметр 25 или 32 мм с толщиной стенки 2.5 мм используется для главных лонжеронов и дуг безопасности.
• Профильная труба: сечение 20 на 40 мм или 25 на 25 мм подходит для прямых участков подрамника и площадки аккумулятора.
• Листовая сталь: толщина 3 и 4 мм нужна для раскроя кронштейнов амортизаторов, ушек рычагов и пластин крепления двигателя.

Не рекомендуется использовать водопроводные шовные трубы, так как их шов расходится при сильных ударных нагрузках на подвеску.

Необходимый инструментарий для гаражной сборки

Для работы по созданию каркаса понадобится стандартный набор оборудования, который есть у большинства автомехаников и самодельщиков. Главным инструментом является сварочный полуавтомат или инвертор для дуговой сварки. Полуавтомат в среде защитного газа предпочтительнее, так как дает более чистый шов без шлаковых включений.

Также для работы необходимы:

1. Угловая шлифовальная машина с отрезными и зачистными дисками.
2. Трубогиб арбалетного или гидравлического типа под используемый диаметр.
3. Сверлильный станок или мощная дрель со ступенчатыми сверлами.
4. Магнитные угольники, струбцины и слесарный верстак с ровной поверхностью.

Разметка, раскрой и подготовка деталировки

Перед началом сварочных работ выполняется подготовка всех элементов согласно спецификации. Заготовки нарезаются по карте раскроя с небольшим припуском в 1 или 2 мм на зачистку торцов. На концах круглых труб делается подгонка стыков, так называемый торцевой вырез, для плотного прилегания к соседним элементам.

Качественная зачистка металла от ржавчины и масляной пленки в местах будущих швов гарантирует прочность провара. Кронштейны крепления изготавливаются по шаблонам из плотного картона, после чего переносятся на листовую сталь и вырезаются шлифмашиной.

Пошаговая сборка и прихватка элементов на стапеле

Сборка начинается с формирования нижнего основания на ровной поверхности. Использование сварочного стапеля или ровного верстака исключает пропеллерность готовой конструкции. Все детали фиксации прихватываются точечной сваркой, полное обваривание швов на этом этапе запрещено.

Последовательность сборки включает следующие шаги:

1. Сборка и фиксирование нижней рамы с лонжеронами.
2. Установка вертикальных стоек и верхней пространственной обвязки.
3. Монтаж стаканов рулевого вала и узлов передней подвески.
4. Прихватка кронштейнов силового агрегата и маятника заднего моста.

Геометрический контроль и финишная обварка

После завершения прихваток проводится контрольный замер всех диагоналей. Расхождение между диагональными измерениями по крайним точкам не должно превышать 1.5 мм. Обязательно проверяется соосность передних и задних точек крепления подвески, а также вертикаль рулевой колонки.

Финишная обварка выполняется короткими швами вразброс, чтобы неравномерный нагрев не увел геометрию. Сварщик переходит с одного узла на противоположный, давая металлу остыть. После сварки с каждого шва удаляется шлак, проводится визуальный контроль на отсутствие непроваров и кратеров.

Распространенные ошибки новичков при проектировании

Самая частая ошибка при самостоятельной сборке без готовых схем связана с неправильным размещением точек крепления двигателя 150сс. Этот мотор имеет свои особенности по вибрации и расположению ведущей звезды, поэтому смещение узла приводит к постоянному спаданию цепи.

Вторая распространенная проблема заключается в изменении угла наклона рулевого вала и оси поворотных кулаков. При неверной геометрии квадроцикл становится неуправляемым на скорости или требует огромных усилий на руле. Также новички часто забывают про усилительные косынки в местах примыкания амортизаторов, что приводит к трещинам в металле.

Чтобы не тратить время на самостоятельные расчёты, исправление ошибок и подгонку узлов по месту, лучше использовать проверенную документацию. Готовый комплект чертежей с точной деталировкой, ведомостью материалов и пошаговой схемой сборки рамы можно скачать на сайте ПроектСам. Это позволит собрать надежную технику с первого раза и избежать порчи дорогого металлопроката.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж рама для самодельного квадроцикла 150 кубов в сборе сделать

329 ₽

Смотреть проект

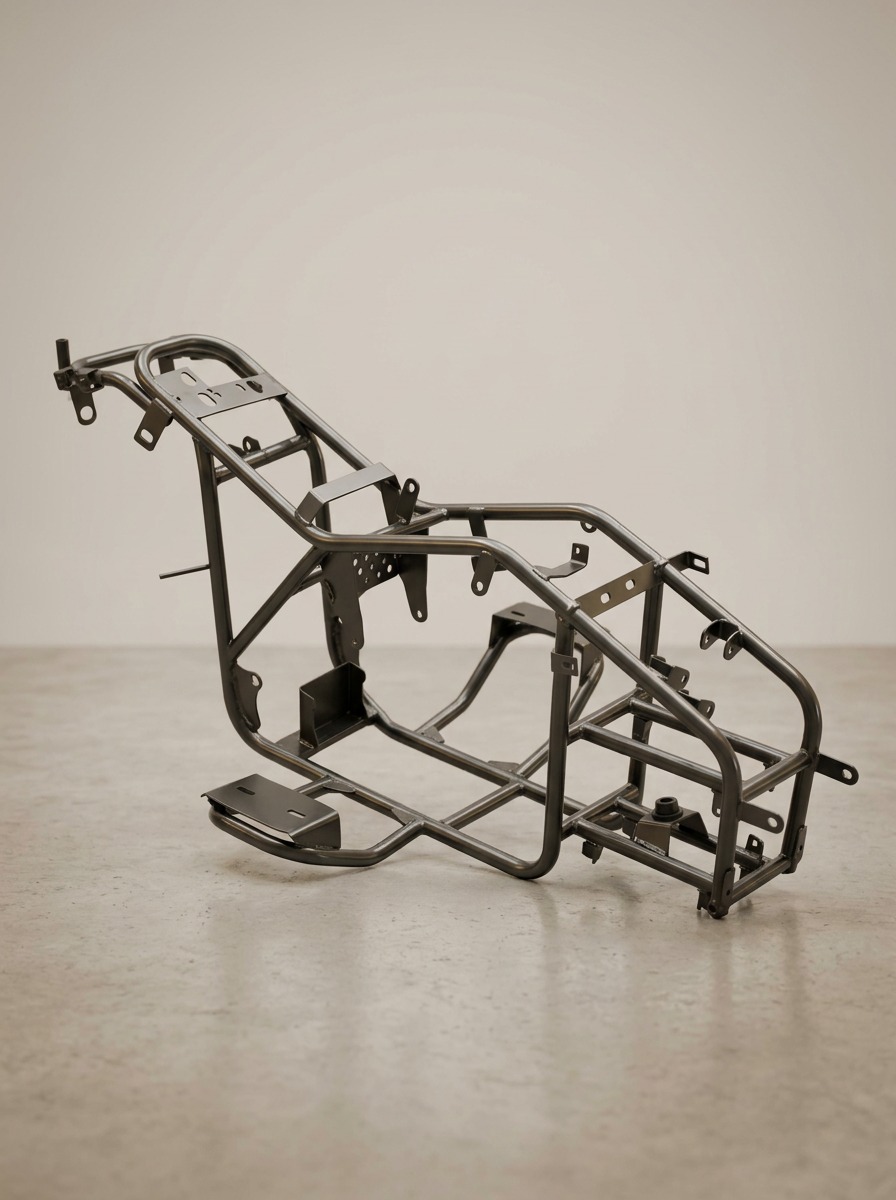

Премиум проект чертеж рама для самодельного квадроцикла 250 кубов в сборе сделать

329 ₽

Смотреть проект

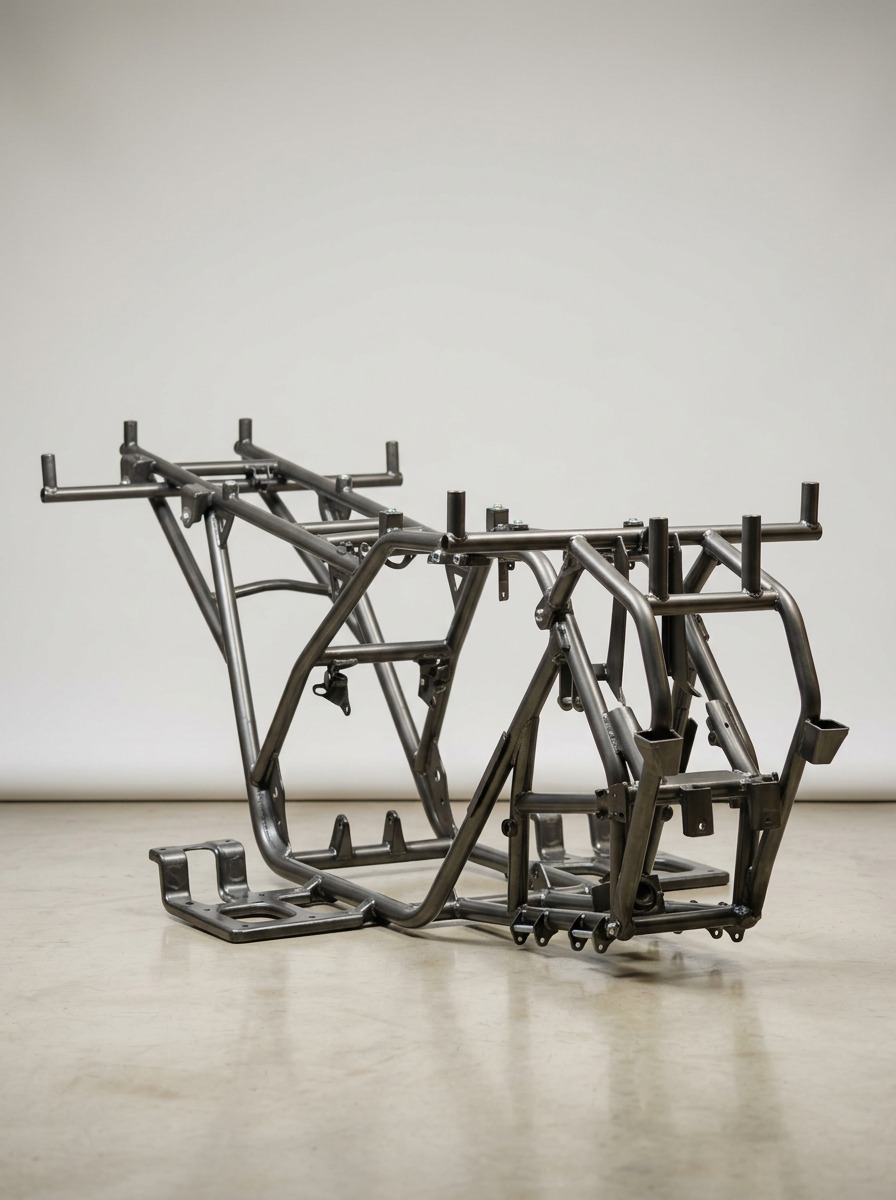

Премиум проект чертеж рама для самодельного квадроцикла 200 кубов в сборе сделать
