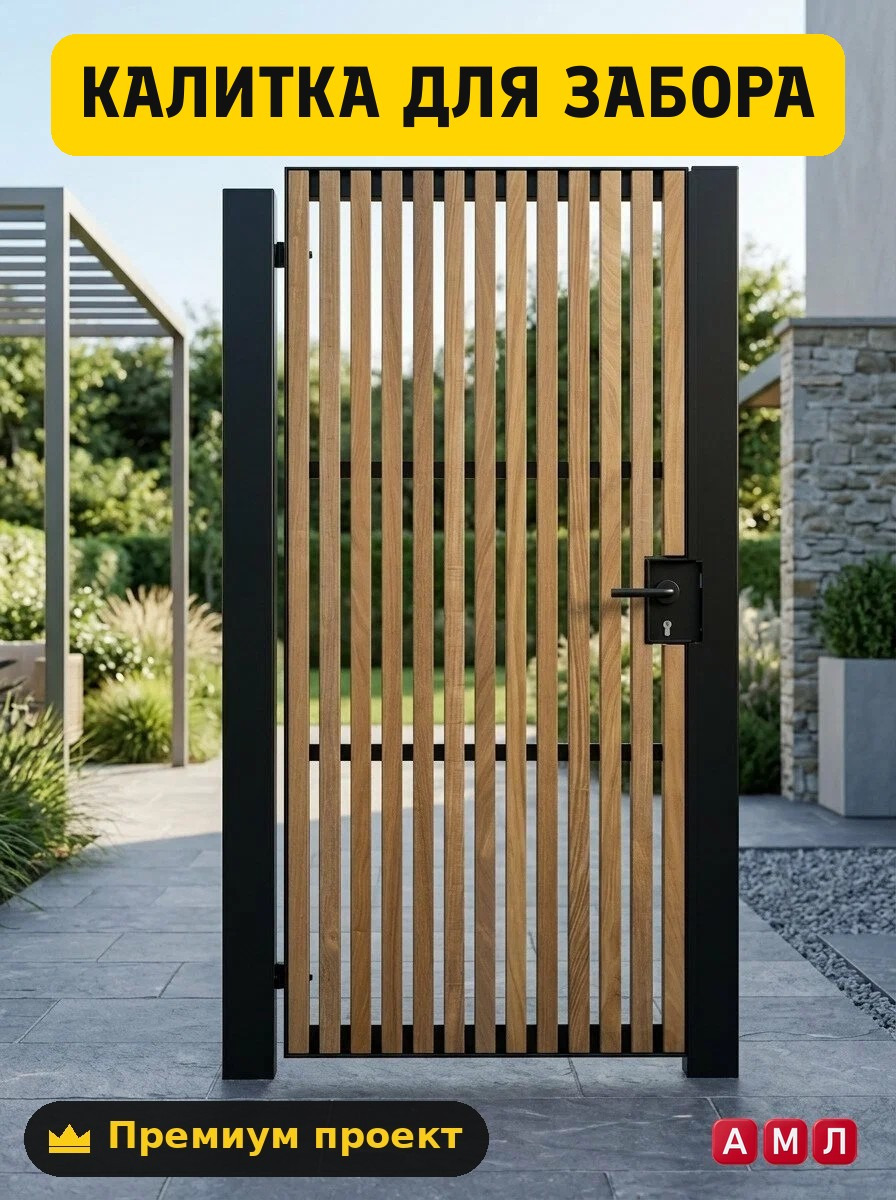

Изготовление надежной калитки для забора требует точного расчета нагрузок и грамотного раскроя металла. Профильная труба является оптимальным материалом для создания жесткого и долговечного каркаса входной группы. В этом материале подробно разобран процесс сборки калитки габаритами 1000 на 2000 миллиметров, от выбора проката до врезки замка. Следуя проверенной технологии, вы сможете самостоятельно варить металлоконструкцию профессионального качества.

Конструктивные особенности и стандартные габариты калитки

Типовой размер проема для входной калитки составляет 1000 мм в ширину и 2000 мм в высоту. Подобные габариты обеспечивают комфортный проход человека и дают возможность заносить на участок крупногабаритные вещи. Монтажная толщина конструкции обычно составляет 60 мм, что определяется размерами используемых профилей и вылетом замковых механизмов.

Каркас состоит из внешней несущей рамы и внутренних притворных или жесткостных элементов. Основную нагрузку воспринимает вертикальный столб со стороны петель, поэтому геометрия прямоугольника должна быть идеальной. Отклонение по диагоналям даже на 5 мм приводит к провисанию створки и плохому закрыванию замка.

Расчет и подбор металлопроката для каркаса

Для сборки основной рамы рекомендуется использовать прямоугольную или квадратную профильную трубу. Оптимальный выбор для внешнего контура, это труба 40х40 мм или 50х25 мм с толщиной стенки 2 мм. Использование металла с меньшей толщиной стенки сильно усложняет сварку, так как тонкий металл легко прожечь при неосторожном движении электрода.

Для внутренних перемычек и притворного платика подходит труба 20х20 мм или 40х20 мм. Чтобы собрать базовый комплект, вам потребуются следующие элементы:

• Профильная труба 40х40х2 мм для наружной рамы створки.
• Профильная труба 40х20х2 мм для внутренних ребер жесткости.
• Петли гаражные приварные с опорным подшипником диаметром 25 мм.
• Столбы опорные из трубы 80х80х3 мм, если монтаж идет с нуля.

Необходимый инструмент и оборудование для сварочных работ

Сборка металлической калитки требует стандартного набора слесарного и сварочного оборудования. Для работы понадобится сварочный инвертор, работающий на токе от 80 до 120 ампер, и электроды диаметром 3 мм. Также необходима угловая шлифовальная машина с отрезными и зачистными дисками.

Для точной выдержки углов в 90 градусов крайне желательно использовать магнитные сварочные угольники. Контроль геометрии выполняется рулеткой, слесарным угольником и строительным уровнем. Для защиты мастера нужны сварочная маска, плотные краги и защитные очки.

Раскрой материала и подготовка деталей по деталировке

Первым этапом работы выступает разметка и нарезка профильной трубы в соответствии с карточкой раскроя. Угловые соединения внешней рамы лучше всего запиливать под углом 45 градусов. Это закрывает торцы труб от попадания влаги во внутреннее пространство металлоконструкции.

После отрезания каждого элемента необходимо тщательно зачистить заусенцы и снять фаску под сварной шов. Если в створку планируется врезать механический замок, в профильной трубе заранее размечаются и прорезаются пазы под корпус замка и замочную скважину. Делать эти отверстия на готовой каркасной конструкции намного сложнее.

Пошаговая сборка и прихватка элементов на сварочном столе

Сборку каркаса выполняют на плостом верстаке или ровном основании. Детали внешней рамы выкладывают по периметру, фиксируют магнитными угольниками и прижимают струбцинами. Сначала выполняют точечные прихватки по всем углам, после чего измеряют диагонали полученного прямоугольника.

Если диагонали равны, в раму вставляют внутренние перемычки. Внутренний контур также прихватывают точечной сваркой. Только после повторной проверки всех размеров и плоскости створки можно переходить к окончательной обварке стыковых швов.

Проварка швов, зачистка и установка петлевой группы

Обварку швов проводят короткими галтелями, переходя от одного угла к противоположному, чтобы не перегреть и не повети металл. После остывания сварных соединений шлак отбивают молотком, а сами швы зачищают зачистным кругом заподлицо с поверхностью трубы.

Петли приваривают с учетом зазора между створкой и опорным столбом, который обычно составляет от 3 до 5 мм. Нижнюю часть петли со штырем приваривают к столбу, а верхнюю часть с шариком или подшипником, к раме калитки. Для предотвращения заклинивания под петли при прихватке подкладывают металлические пластины толщиной 2 мм.

Монтаж замка, обшивка профлистом и антикоррозийная обработка

В подготовленный паз устанавливают врезной замок для профильных труб, крепят его саморезами или винтами и проверяют плавность хода ригелей. Готовую калитку обезжиривают растворителем, покрывают грунтовкой по металлу и красят эмалью в два слоя. Особое внимание уделяют скрытым полости и местам сварных швов.

После полного высыхания краски производитель может приступить к обшивке. Профлист или деревянный штакетник крепится к внутреннему контуру рамы с помощью кровельных саморезов с резиновой шайбой или вытяжных клепок. Сборка считается завершенной после установки ответной планки замка на опорный столб.

Типичные ошибки при самостоятельной сборке калитки

Начинающие мастера часто совершают ошибки, которые приводят к перекосу конструкции или ее быстрому выходу из строя. Наиболее распространенной проблемой является сваривание деталей без постоянного контроля диагоналей. В итоге получается параллелограмм, который невозможно установить в прямоугольный проем.

Вторая частая ошибка, это отсутствие учетных зазоров под покраску и естественную усадку здания. Если сделать калитку впритык к столбам, при сезонных подвижках грунта створку начнет клинить. Также не стоит использовать слишком тонкий прокат с толщиной стенки менее 1.5 мм, так как конструкция потеряет жесткость.

Расчет стоимости материалов в сравнении с готовой конструкцией

Самостоятельное изготовление металлической калитки позволяет сэкономить до половина стоимости от цены готового заводского изделия. Основные затраты припадают на покупку металлопроката, замка, петель и обшивочного материала. В среднем на металл и фурнитуру уходит небольшая сумма, доступная каждому застройщику.

Покупка готового сварного каркаса в мастерской обойдется значительно дороже за счет наценки за работу и сборку. При наличии базовых навыков работы со сваркой выгоднее приобрести материалы и собрать конструкцию строго под свои задачи и размеры.

Если вы хотите сэкономить время на самостоятельных расчетах и гарантированно избежать ошибок в размерах, используйте готовый проект с подробными чертежами. Полный комплект документации, спецификацию материалов и пошаговую схему сборки калитки можно скачать на сайте ПроектСам (proektsam.ru). Готовые чертежи позволят быстро нарезать металл и собрать прочную калитку с первой попытки.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж калитка для забора из профильной трубы изготовить

329 ₽

Смотреть проект

Премиум проект чертеж гаражные ворота 3.8х2.3 метра подъемные автоматические из металла подъемно поворотные изготовить

329 ₽

Смотреть проект

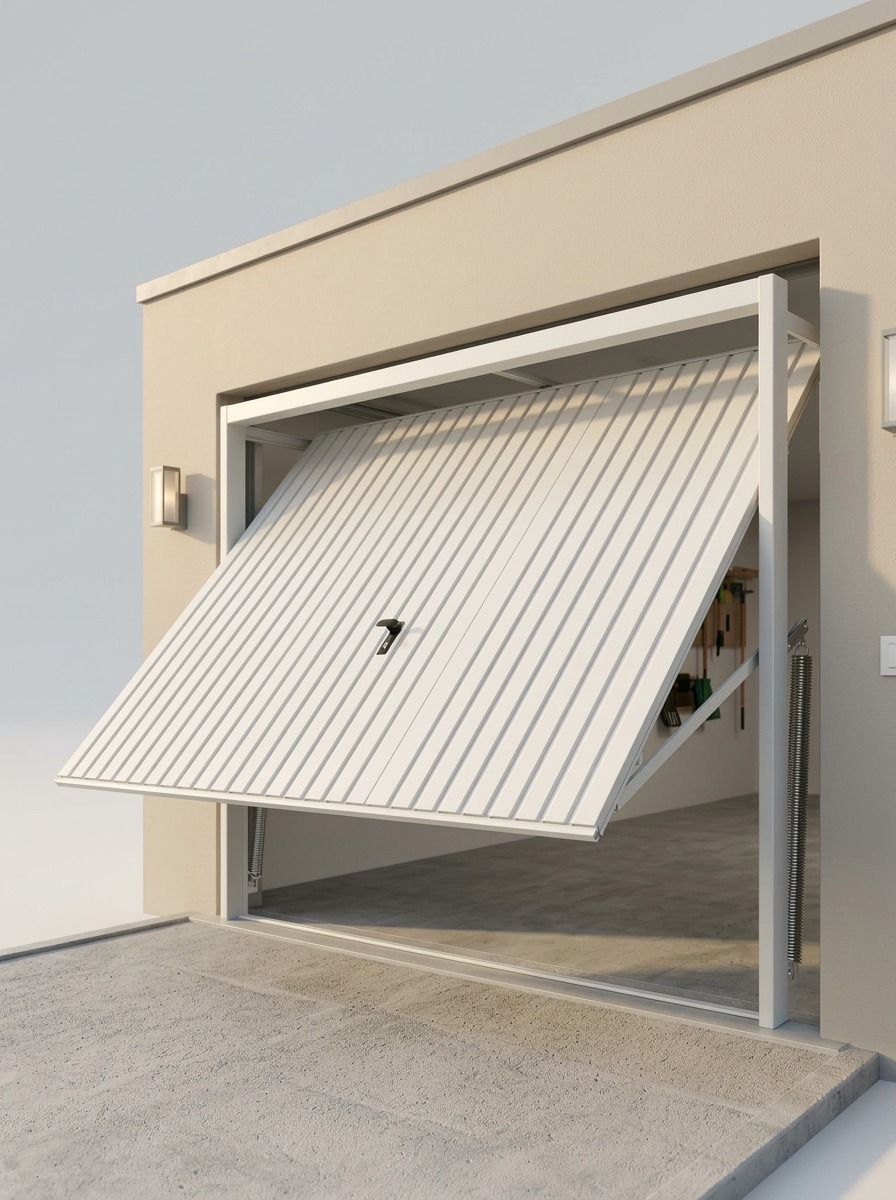

Премиум проект чертеж ворота для гаража подъемные электрические или ручные секционные построить
