Сборка надежной садовой мебели своими руками начинается с грамотно спроектированного основания. Металлический каркас под искусственный ротанг гарантирует долговечность дивана и сохранение геометрии при жестких уличных нагрузках. Данное руководство поможет разобраться в нюансах конструирования, подборе металлопроката и правильной последовательности сварочных работ.

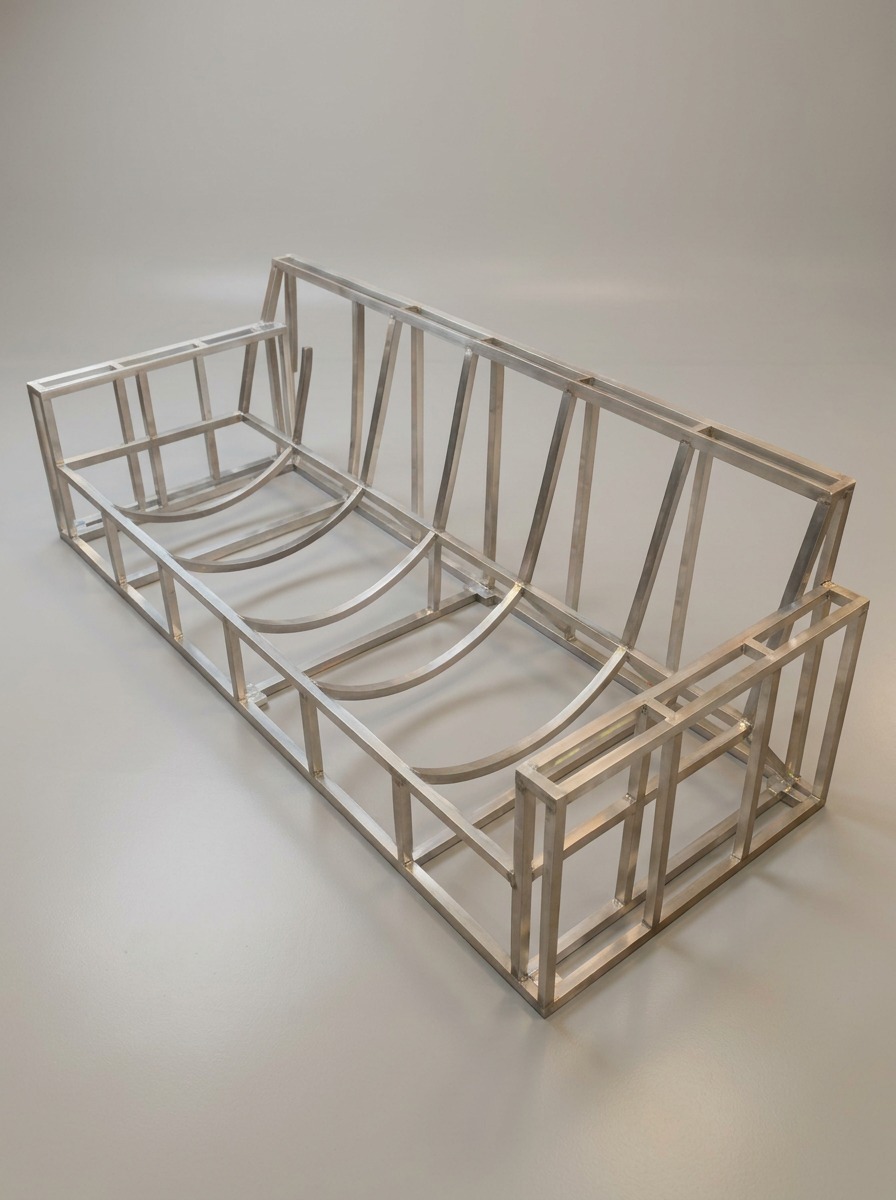

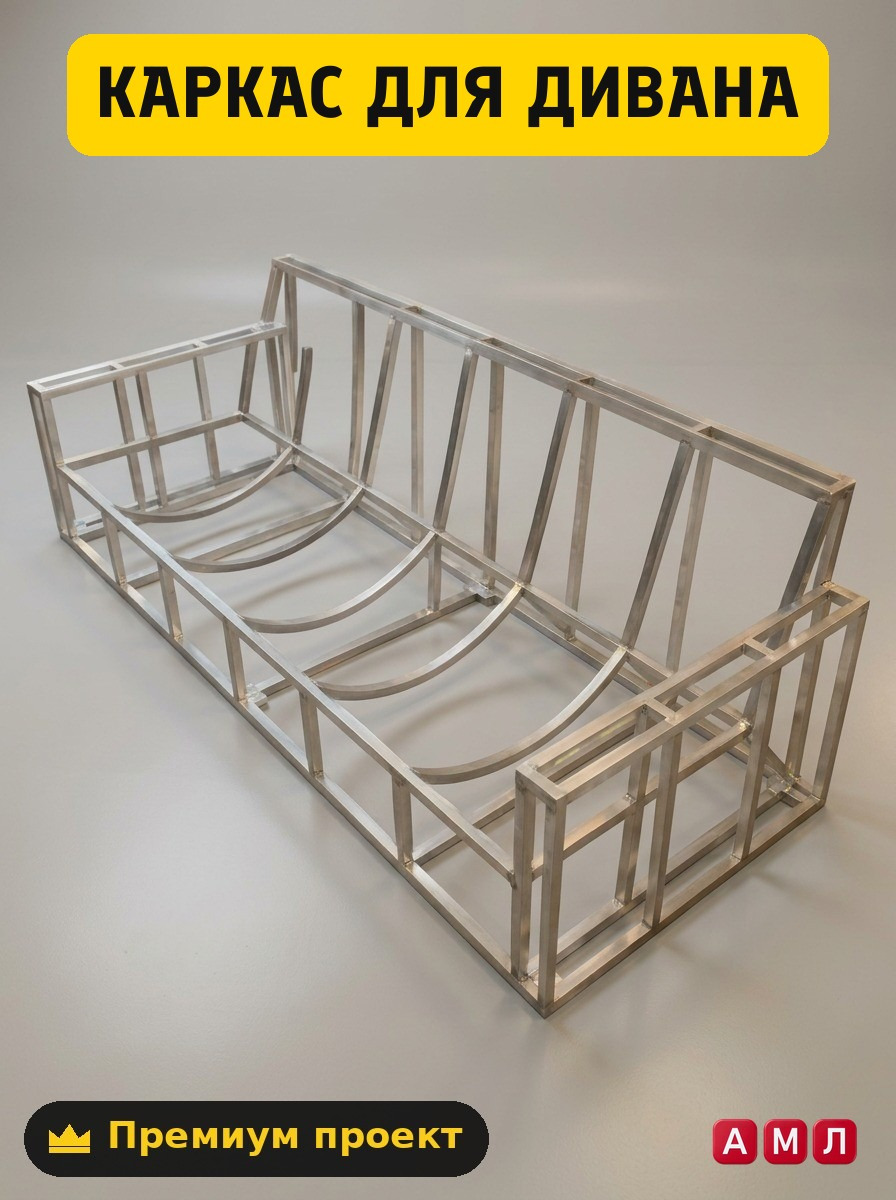

Конструктивные особенности металлокаркаса под плетение

Каркас для уличного дивана под ротанг имеет ключевые отличия от обычного металлического дивана. При проектировании необходимо учитывать толщину будущего плетения, которая смещает внутренние размеры посадочного места. Габариты представленного изделия составляют 2400 на 1000 мм при высоте спинки 850 мм, что создает идеальные пропорции для глубокой трехместной посадки. Металлический профиль формирует жесткий силовое ядро, на которое впоследствии натягивается полимерная лента. Все углы и стыки должны быть выполнены строго в нулевой плоскости, иначе искусственный ротанг ляжет с волнами и провисами.

Выбор материалов и сортамента металлопроката

Оптимальным выбором для создания надежной рамы является профильная труба из углеродистой или нержавеющей стали. При изготовлении каркаса рекомендуются следующие параметры материалов:

• Для опорных ножек и основного силового контура применяется труба сечением 30х30 мм с толщиной стенки 1.5 или 2 мм.
• Для внутренних перемычек, спинки и подлокотников подходит труба 20х20 мм, снижающая общую массу изделия.
• Стальные полосы толщиной 2 мм используются в узлах крепления мягких подушек и усиления углов.

Использование металла с толщиной стенки менее 1.5 мм крайне нежелательно. Тонкий металл легко прожечь при сварке полуавтоматом, а его жесткости может не хватить при максимальных нагрузках на спальное место.

Необходимый инструмент и оборудование для мастерской

Для качественного воспроизведения проекта требуется стандартный набор слесарно-сварочного оборудования. Работа начинается с подготовки рабочего пространства и проверки измерительного инструмента. В минимальный комплект входят:

• Сварочный аппарат инверторного типа или полуавтомат в среде защитных газов.
• Угловая шлифовальная машина с отрезными и зачистными дисками.
• Магнитные угольники для фиксации профиля под углом 90 градусов.
• Слесарный верстак или сварочный стол с ровной горизонтальной поверхностью.
• Струбцины различной длины для утяжки элементов перед прихваткой.

Также вам понадобятся средства индивидуальной защиты, включая сварочную маску, плотные краги и защитные очки для зачистки швов.

Расчет деталировки и подготовка заготовок

Правильный раскрой металлического профиля исключает перерасход материала и гарантирует идеальное совпадение диагоналей. Нарезка заготовок выполняется строго по линейным размерам, указанным в проектной документации. Зарезы под угол 45 градусов требуются для формирования аккуратных внешних углов подлокотников и верхней рамы. После торцовки каждой детали необходимо удалить грат и заусенцы с помощью зачистного круга. Ошибки на этапе нарезки приведут к перекосу всей конструкции, поэтому каждую заготовку проверяют штангенциркулем и рулеткой.

Пошаговая сборка и сварочные работы

Сборка изделия проходит в определенной технологической последовательности, предотвращающей сварочные деформации. Сначала собирается нижний опорный контур, при этом прихватки делаются по внешним сторонам профиля. Порядок работы выглядит следующим образом:

1. Сборка основания и проверка равенства диагоналей прямоугольной рамы.
2. Установка вертикальных стоек и боковых элементов подлокотников.
3. Монтаж силовой спинки и приварка внутренних продольных перемычек.
4. Финальная обварка всех швов сплошным швом после повторной проверки геометрии.

После завершения сварочных работ все сварные швы зачищаются заподлицо с основной поверхностью трубы. Любые выступающие капли металла помешают качественной укладке искусственного ротанга.

Антикоррозийная обработка и покраска рамы

Садовый диван эксплуатируется на открытом воздухе, поэтому защите металла уделяется особое внимание. Зачищенный каркас необходимо полностью обеспылить и обезжирить растворителем. Далее наносится слой фосфатирующего или эпоксидного грунта, создающего адгезию с металлом. Финишным слоем выступает порошковая краска или качественная молотковая эмаль для наружных работ. Покраска не только защищает от ржавчины, но и скрывает текстуру металла под цвет выбранного полимерного ротанга.

Типичные ошибки при самостоятельной сборке каркаса

Начинающие мастера часто допускают просчеты, которые усложняют последующее плетение или снижают прочность дивана. Наиболее распространенной ошибкой является сплошная проварка узлов без предварительной сборки на прихватки, что влечет температурную поводку металла. Также часто забывают про сверление отверстий для фиксации концов ленты ротанга до нанесения краски. Неправильный расчет высоты сиденья без учета толщины подушек приводит к неэргономичной посадке, из-за чего эксплуатация дивана становится неудобной.

Расчет стоимости самостоятельного изготовления

Создание каркаса своими руками экономит до семидесяти процентов бюджета по сравнению с покупкой готовой фабричной мебели. Основная статья расходов включает покупку профильной трубы, сварные материалы и лакокрасочные покрытия. При средней стоимости металла самостоятельное изготовление рамы 2400х1000х850 мм обойдется в доступную сумму, не превышающую нескольких тысяч рублей. Использование готовой документации дополнительно снижает затраты, исключая порчу материала из-за ошибок в расчетах.

Чтобы не тратить время на самостоятельные чертежи и избежать ошибок в расчете диагоналей, используйте готовый проект. Загрузить детальный чертеж металлического каркаса для дивана под ротанг с исчерпывающей спецификацией и схемой сборки можно на сайте ПроектСам. Готовая документация формата PDF стоимостью 329 рублей позволит вам сразу приступить к работе в мастерской.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж Каркас для дивана под ротанг из металла сделать

329 ₽

Смотреть проект

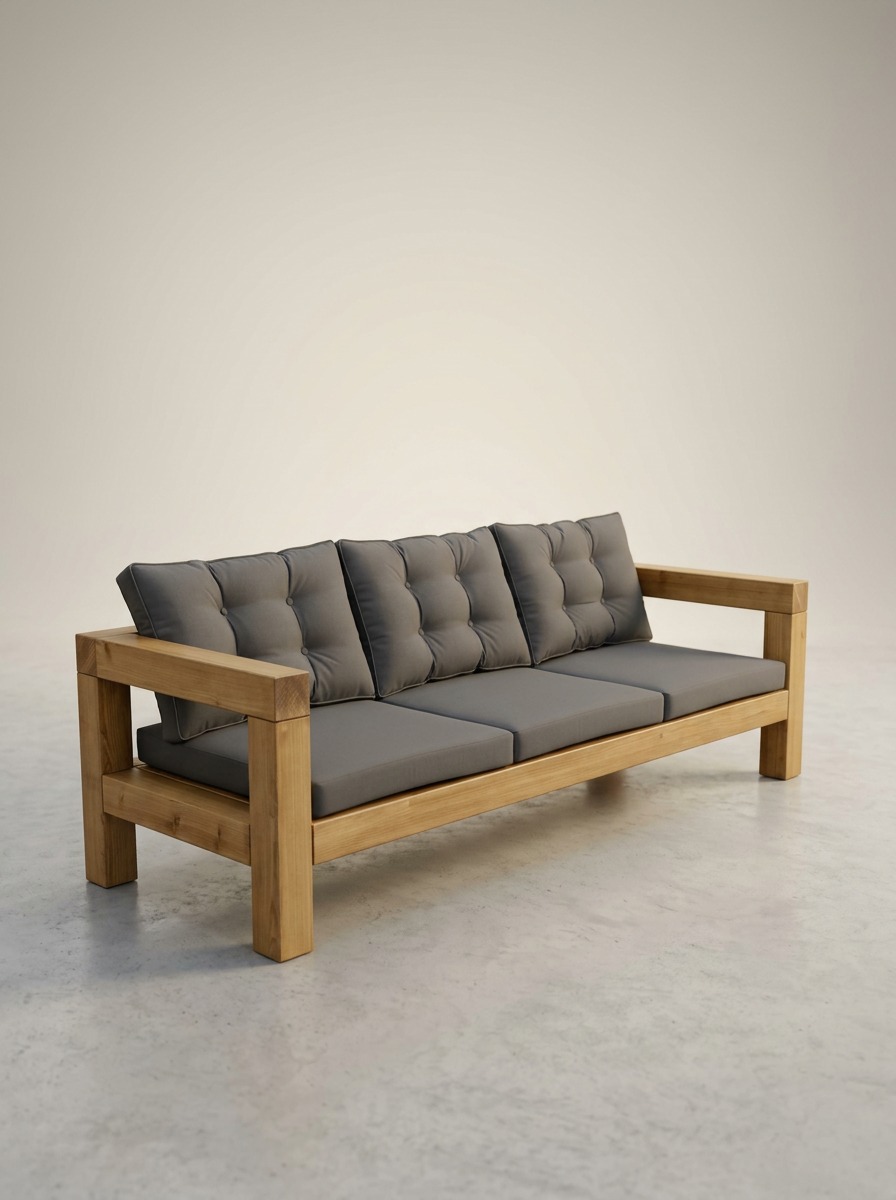

Премиум проект чертеж диван садовый деревянный трехместный уличный для дачи построить

329 ₽

Смотреть проект

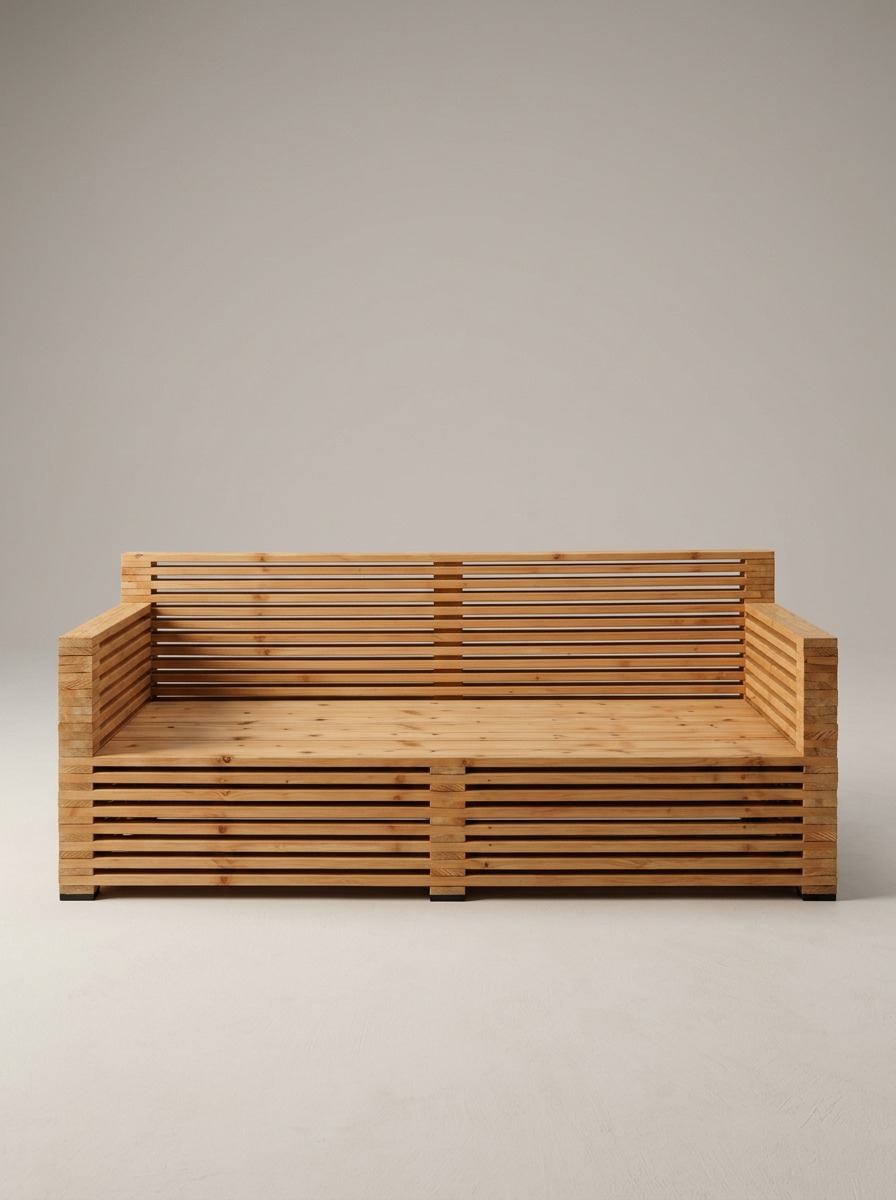

Премиум проект чертеж Двухместный уличный деревянный садовый диван-скамья с подлокотниками изготовить
