Чертеж каркаса круглой скамейки под ротанг из металла своими руками

Скачать этот проект-чертёж в PDF

Круглая садовая скамейка с отделкой из искусственного ротанга выглядит эффектно и украшает любой участок, террасу или зону у костра. Одно из главных условий прочности и правильной геометрии такой мебели заключается в жестком металлическом каркасе. В этой статье подробно разберем, как устроен каркас круглой скамейки, какие материалы понадобятся для работы и как избежать ошибок при самостоятельной сборке.

Конструктивные особенности круглой скамейки под оплетку

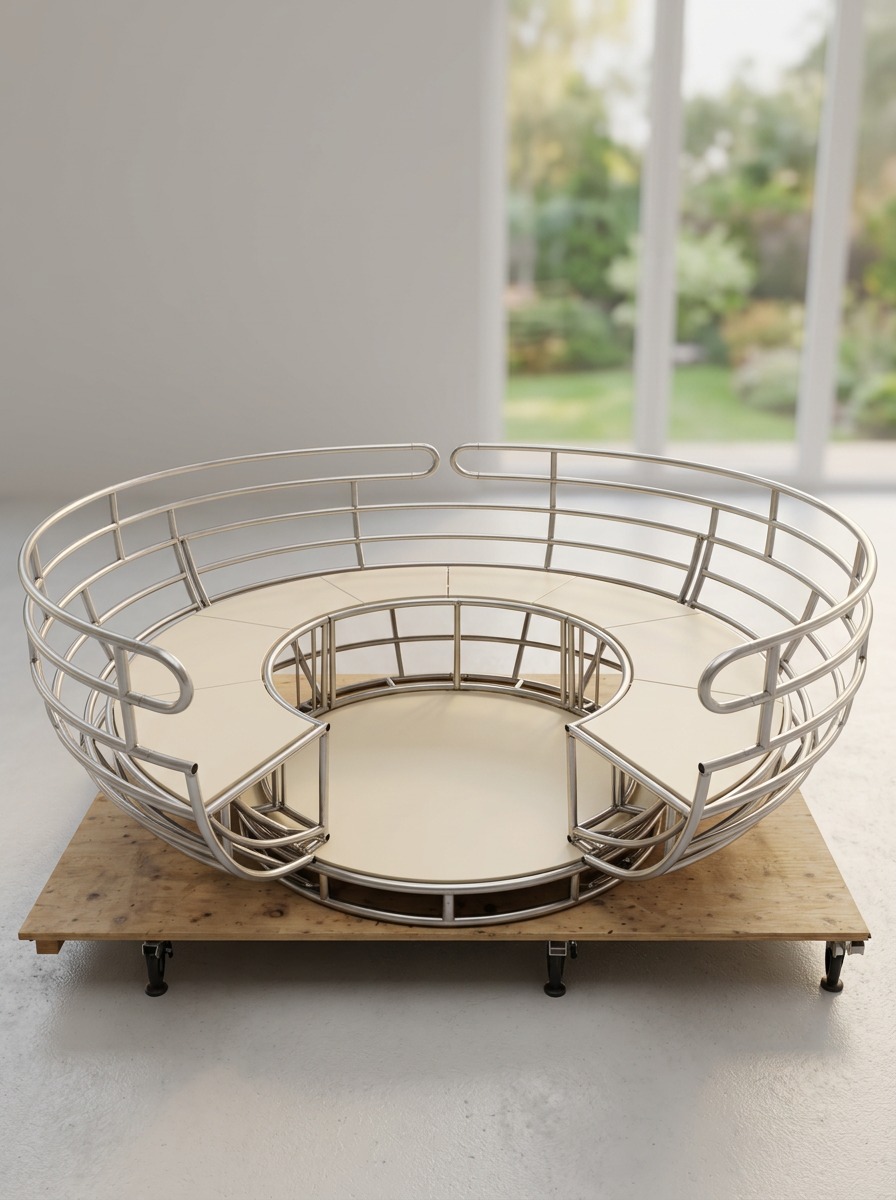

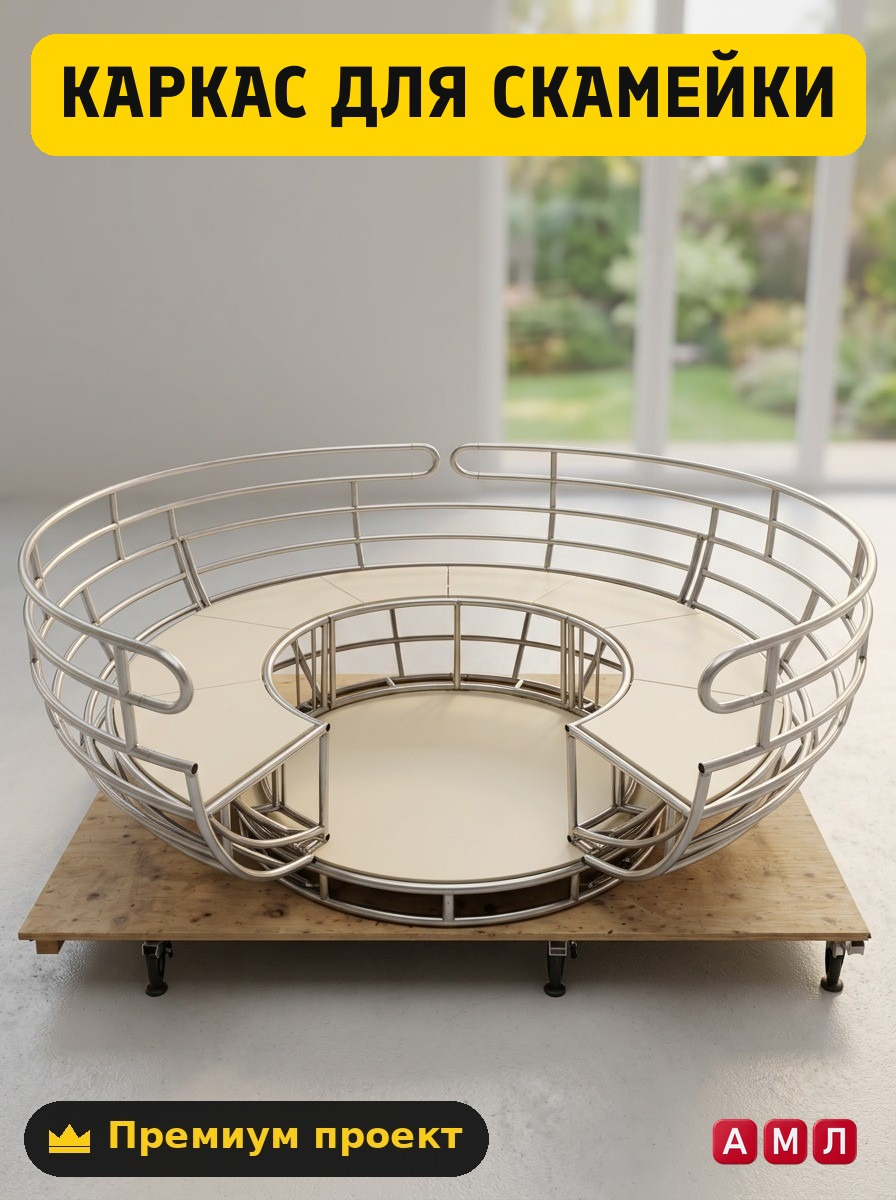

Создание радиальной мебели требует точного расчета дуг и точек соединения элементов. Габариты изделия в проекте составляют 2400 на 2400 миллиметров при высоте 900 миллиметров, что позволяет комфортно разместиться большой компании. Каркас состоит из силового основания, радиусных перемычек и опорных стоек, образующих устойчивый жесткий скелет. Конструкция проектируется с учетом толщины будущего слоя искусственного ротанга, чтобы готовая мебель сохраняла правильные пропорции и удобную посадку.

Выбор металлопроката и комплектующих для сборки

Для изготовления каркаса под ротанг оптимально подходит профильная труба квадратного или прямоугольного сечения. Основную нагрузку воспринимают силовые кольца и стойки, поэтому для них выбирают трубу с толщиной стенки не менее полутора или двух миллиметров. Слишком тонкий металл прогорает при сварке, а слишком толстый значительно утяжеляет конструкцию. Дополнительно понадобятся металлические заглушки для торцов и качественные сварочные материалы, обеспечивающие ровный шов.

Необходимый инструмент и оборудование для мастерской

Сборка кругового металлокаркаса потребует стандартного набора слесарного и сварочного оборудования. Для работы подготовьте следующий комплект инструмента:

• Профилегибочный станок или трубогиб для формирования точного радиуса.
• Сварочный аппарат, оптимально полуавтомат для аккуратных швов.
• Угловую шлифовальную машину с отрезными и зачистными дисками.
• Измерительные приборы, включая струбцины, угломер и рулетку.
• Защитное снаряжение, сварочную маску и перчатки.

Технология гибки и подготовка деталей

Самый ответственный этап изготовления заключается в радиусной гибке профильной трубы. Все дугообразные элементы должны иметь одинаковый радиус кривизны, иначе при сборке образуются перекосы и зазоры. Резку заготовок выполняют строго по размерам из деталировочной карты с небольшим припуском на торцевание. После гибки каждая деталь проверяется по шаблону или контрольным точкам, после чего края зачищаются от грата и фасок под сварку.

Пошаговый процесс прихватки и сварки каркаса

Сборка выполняется на ровной слесарной поверхности или специальном стапеле. Процесс происходит в определенной последовательности:

1. Выкладываются и фиксируются струбцинами нижние и верхние радиусные направляющие.
2. Устанавливаются вертикальные опорные стойки и проверяются углы соединения.
3. Выполняется точечная прихватка всех узлов для контроля общей геометрии.
4. Проводится окончательная проварка швов сплошным швом с контролем поводки металла.
5. Зачищаются сварочные швы заподлицо для гладкой укладки ротанга.

Антикоррозийная обработка и подготовка к оплетке

Металлический каркас садовой мебели эксплуатируется на открытом воздухе, поэтому требует надежной защиты от ржавчины. После зачистки сварных швов всю поверхность обезжиривают и обрабатывают грунтовкой с содержанием цинка. Далее наносят два слоя молотковой или порошковой краски, устойчивой к ультрафиолету и механическим повреждениям. Идеально гладкое покрытие предотвращает перетирание лент искусственного ротанга в процессе эксплуатации скамейки.

Типичные ошибки начинающих мастеров при сборке

Главная ошибка новичков заключается в попытке сварить круглый каркас на глаз без точных измерений. Смещение радиуса даже на несколько миллиметров приводит к искривлению всей конструкции при замыкании кольца. Вторая распространенная проблема связана с утяжкой металла при сплошном проваре швов без предварительной прихватки. Также не стоит использовать трубы с сильной коррозией или экономить на защитном лакокрасочном покрытии, так как ржавчина быстро проступит сквозь плетеную отделку.

Расчет стоимости самостоятельного изготовления

Самостоятельное изготовление металлокаркаса позволяет существенно сэкономить по сравнению с покупкой готового изделия. Основные затраты приходятся на приобретение профильной трубы, отрезных кругов, сварочной проволоки, газа и лакокрасочных материалов. Затраты на металл и расходники для скамейки размером 2400 на 2400 миллиметров обычно не превышают нескольких тысяч рублей. Использование готового чертежа исключает порчу материала из за ошибок в расчетах и снижает итоговую себестоимость.

Чтобы не тратить время на самостоятельные чертежи и не испортить дорогостоящий металлопрокат, используйте проверенные расчеты. Полный сборочный чертеж с деталировкой, точными размерами в миллиметрах и схемой сборки можно скачать на сайте ПроектСам. Готовый проект стоимостью 329 рублей содержит всю необходимую информацию для быстрого и качественного изготовления каркаса своими руками.
