Чертеж каркаса шезлонга под ротанг из металла своими руками

Скачать этот проект-чертёж в PDF

Изготовление качественной садовой мебели требует точного расчета нагрузок и правильной геометрической основы. Металлический каркас для шезлонга под искусственный ротанг обеспечивает долговечность конструкции при использовании на открытом воздухе. Данный материал раскрывает технические нюансы сборки основы с габаритами 1900 на 650 на 850 мм. Понимание узлов сопряжения и правильный выбор профиля позволят создать надежное изделие для дачи или зоны бассейна.

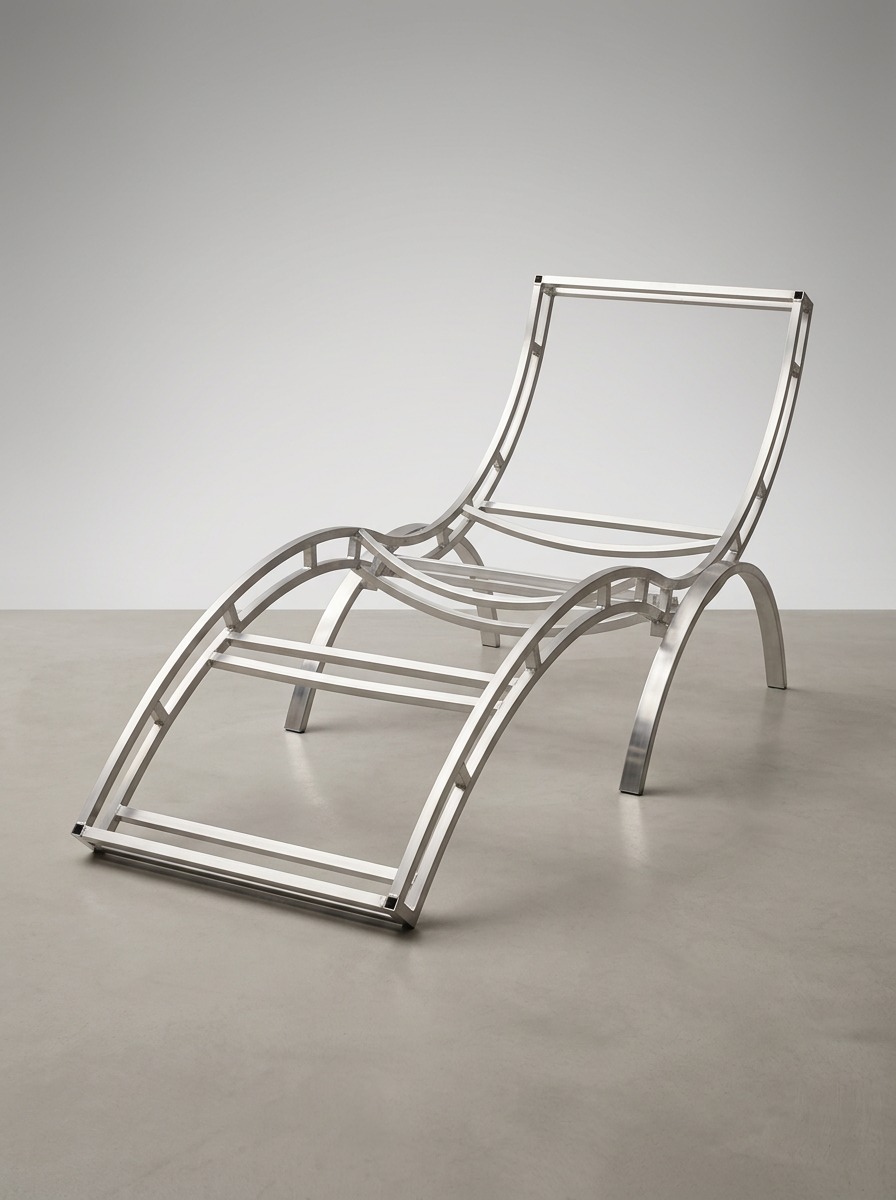

Конструктивные особенности и анатомия каркаса

Каркас шезлонга под оплетку ротангом имеет ряд специфических требований, отличающих его от обычной металлической мебели. Конструкция должна сочетать прочность, оптимальный вес и гладкость внешних граней для последующей укладки полимерной ленты.

Основные элементы конструкции включают в себя следующие узлы:

• Основание из профильной трубы, воспринимающее основные статические нагрузки.
• Регулируемое или фиксированное изголовье с заданным углом наклона для комфортного отдыха.
• Поперечные перемычки, обеспечивающие жесткость рамы и предотвращающие прогиб при плетении.
• Опорные ножки с заглушками для защиты напольного покрытия террасы.

Габариты 1900 на 650 на 850 мм считаются стандартом эргономики. Они позволяют комфортно разместиться человеку любого роста, сохраняя компактность изделия.

Выбор металлопроката и материалов для сборки

Для создания надежного основания применяют профильную трубу из стали или алюминиевых сплавов. Выбор материала напрямую влияет на итоговый вес и коррозионную стойкость изделия.

При выборе металлопроката следует учитывать несколько параметров:

• Стальная профильная труба 20 на 20 мм или 25 на 25 мм с толщиной стенки 1.5 мм обеспечивает отличную прочность и легко сваривается полуавтоматом.
• Алюминиевый профиль существенно снижает вес шезлонга, но требует наличия оборудования для аргонодуговой сварки.
• Заглушки из пластика для торцов труб защита внутренних полостей от влаги.
• Антикоррозийный грунт и эмаль для качественной подготовки поверхности перед плетением.

Использование трубы со стенкой менее 1.5 мм не рекомендуется, так как при зачистке сварных швов существует риск истончения металла.

Необходимый инструмент и оборудование для мастерской

Грамотная организация рабочего места и наличие точного инструмента гарантируют соответствие готового изделия проектным размерам. Для работы потребуется стандартный набор слесарно-сварочного оборудования.

В перечень необходимых инструментов входят:

1. Сварочный аппарат полуавтомат или инвертор MMA с качественными электродами.
2. Угловая шлифовальная машина с отрезными и зачистными лепестковыми дисками.
3. Торцовочная пила по металлу или сварочный монтажный стол с магнитной оснасткой.
4. Сложные измерительные приборы, включая угольник, рулетку и штангенциркуль.
5. Защитное снаряжение, маска хамелеон и плотные краги.

Использование магнитных уголков позволяет выдерживать строгие 90 градусов при сборке основной рамы, что критично для ровной оплетки.

Подготовка деталей и карта раскроя

Подготовительный этап определяет точность геометрии всей конструкции. Качественный раскрой профильной трубы исключает появление зазоров при сварке и перекосов рамы.

Процесс подготовки включает в себя следующие шаги:

• Разметка профильных труб согласно ведомости деталей с учетом ширины пропила.
• Торцевание заготовок под углом 90 и 45 градусов для аккуратного стыкования углов.
• Зачистка граней и снятие фасок в местах будущих сварных швов для лучшего провара.
• Маркировка заготовок для ускорения процесса последующей сборки.

Особое внимание следует уделить парным деталям ножевой группы и элементов спинки. Они должны быть строго идентичны по длине.

Пошаговая технология сварки и сборки изделия

Сборка начинается с формирования нижнего контура основания на ровном стапеле или сварочном столе. Сначала конструкция собирается на прихватки, проверяются диагонали и только потом выполняется окончательная проварка швов.

Последовательность выполнения сборочных операций:

1. Сборка периметра основной рамы с контролем равенства диагоналей.
2. Вварка поперечных усиливающих перемычек для фиксации геометрии.
3. Монтаж и приварка опорных ножек с проверкой плоскости прилегания к полу.
4. Установка механизма подьема спинки и сборка рамки изголовья.
5. Зачистка всех сварочных швов вровень с основной поверхностью трубы.

Тщательная шлифовка швов обязательна. Любые наплывы металла или острые края призовут к быстрому перетиранию техноротанга в процессе эксплуатации.

Защитная обработка и покраска металлического каркаса

Так как шезлонг используется на улице, близ бассейнов или на открытом грунте, металл требует надежной гидроизоляции. Наличие ротанга усложняет повторный ремонт покраски, поэтому первый слой должен быть максимально качественным.

Технология обработки поверхности состоит из нескольких этапов:

• Обезжиривание готового каркаса растворителем для удаления масел и пыли.
• Нанесение фосфатирующего или эпоксидного антикоррозийного грунта.
• Покраска молотковой или порошковой эмалью в два слоя с промежуточной сушкой.

Порошковая окраска в камерах полимеризации является наиболее стойким вариантом, защищающим сталь от ржавчины на долгие годы.

Подготовка каркаса к оплетке искусственным ротангом

Перед началом плетения необходимо выдержать свежеокрашенный каркас до полного высыхания эмали. Любые незастывшие участки краски могут вступить в реакцию с полимерной лентой.

Для успешной оплетки следует выполнить финальные проверки:

• Установка пластиковых заглушек на торцы открытых труб.
• Проверка отсутствия острых заусенцев на всей поверхности конструкции.
• Разметка шага намотки ленты на несущих элементах рамы.

Правильно подготовленная металлическая основа гарантирует плотное прилегание ротанга и ровные ряды узора без провисаний.

Типичные ошибки при самостоятельной сборке

Начинающие мастера часто допускают просчеты, которые всплывают только на этапе оплетки или эксплуатации шезлонга. Знание этих нюансов позволяет избежать переделок и порчи материала.

Наиболее распространенные ошибки включают в себя:

• Игнорирование проверки диагоналей, приводящее к прокручиванию рамы вертолетом.
• Плохая зачистка сварочных швов, рвущая ротанг при натяжении.
• Отсутствие внутренних перемычек, из-за чего длинные стороны рамы стягиваются внутрь при плетении.
• Сварка тонкостенного профиля на высоких токах с прожогом металла.

Использование выверенной документации с точными размерами исключает большинство из этих проблем еще на этапе раскроя.

Расчет себестоимости материалов и экономический эффект

Создание шезлонга своими руками позволяет существенно сберечь бюджет по сравнению с покупкой готовой дизайнерской мебели. Основная часть затрат приходится на металлопрокат и полимерный ротанг.

Примерная смета расходов на один каркас из стали:

• Профильная труба стальная около 12 метров, порядка 1200 рублей.
• Расходные материалы, включая диски, электроды и грунт, около 600 рублей.
• Краска по металлу качественная, порядка 500 рублей.
• Комплект пластиковых заглушек и фурнитуры, около 200 рублей.

Итоговые затраты на металлическую основу не превышают 2500 рублей, что делает самостоятельное изготовление весьма выгодным проектом.

Для того чтобы избежать ошибок в расчетах и не испортить металл, используйте готовую чертежную документацию. Скачать цифровой проект с подробными размерами деталей, картой раскроя и пошаговой инструкцией сборки можно на сайте ПроектСам. Это готовое техническое решение позволит быстро изготовить профессиональный каркас под ротанг без лишних затрат времени.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

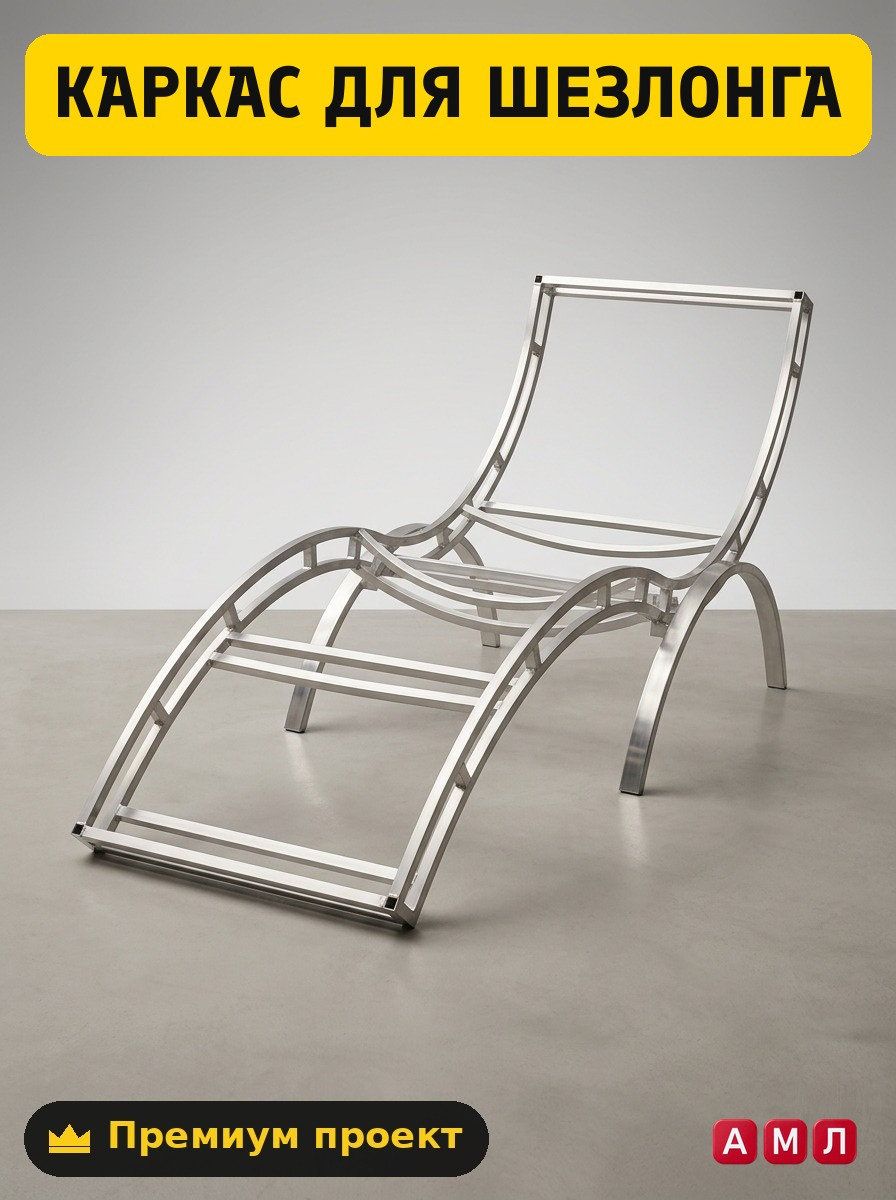

Премиум проект чертеж Каркас для шезлонга под ротанг из металла изготовить
