Изготовление качественной садовой мебели требует прочного и геометрически точного основания. Металлический каркас под плетение искусственным ротангом должен выдерживать постоянные нагрузки и сохранять жесткость при эксплуатации на открытом воздухе. Данная конструкция размером 1600 на 900 на 730 мм спроектирована с учетом специфики последующей оплетки. Понимание технологии сборки позволит вам создать долговечный обеденный стол для террасы или сада.

Конструктивные особенности и геометрия каркаса

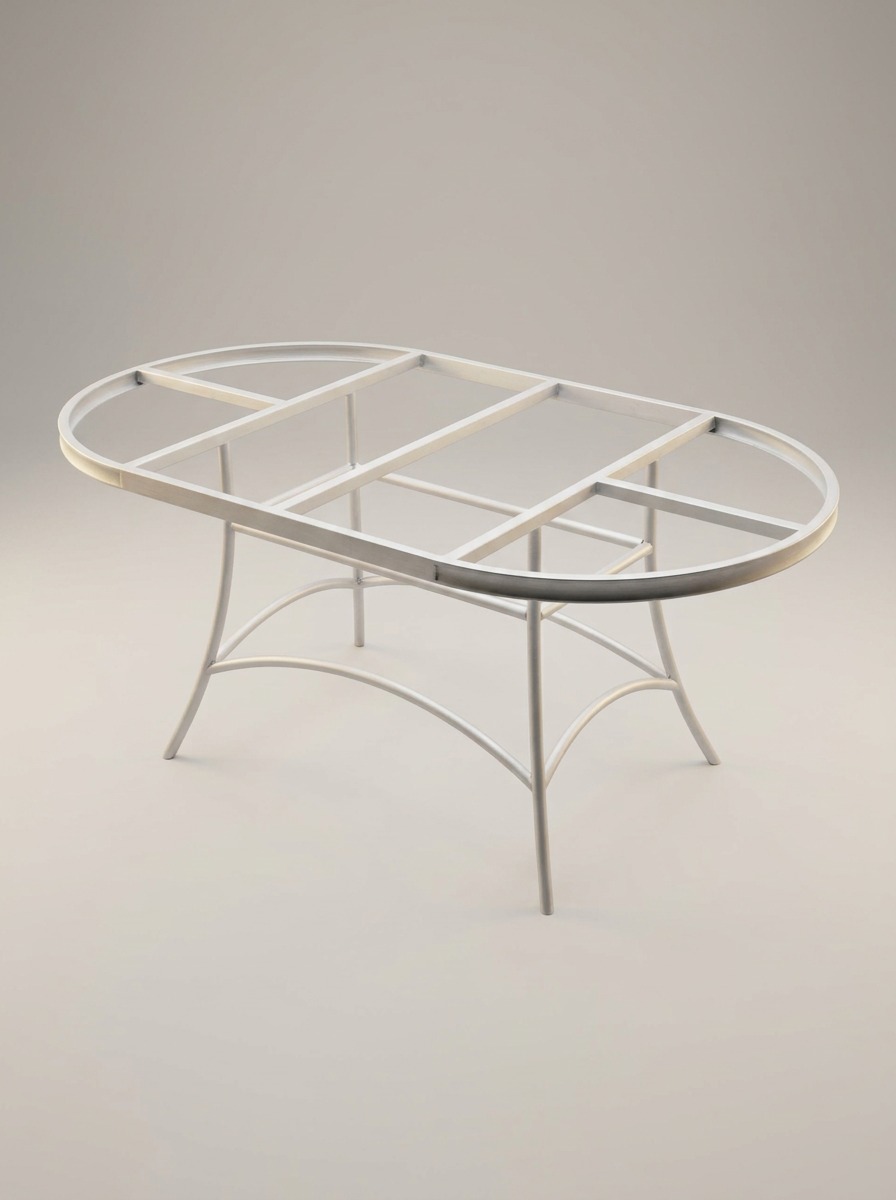

Основой изделия служит прямоугольный пространственный рамочный каркас с промежуточными усиливающими перемычками. Внешние габариты 1600х900х730 миллиметров являются оптимальными для комфортной посадки шести человек. При проектировании подстолья учитывается толщина слоя полиротанга, которая добавит к общим габаритам от 5 до 10 миллиметров с каждой стороны. Конструкция включает в себя верхний обвяз, нижние продольные и поперечные царги, а также четыре опорные стойки.

Для обеспечения стабильности столешницы внутрь рамки ввариваются крестообразные или продольные ребра жесткости. Это предотвращает прогиб материала столешницы, будь то поликарбонат, стекло или древесно полимерный композит. Все угловые соединения выполняются под строгим контролем диагоналей, так как малейший перекос усложнит процесс оплетки.

Выбор металлического профиля и материалов

Для изготовления каркаса используется стальная профильная труба квадратного или прямоугольного сечения. Наиболее практичным решением является труба сечением 20х20 или 25х25 миллиметров с толщиной стенки 1.5 миллиметра. Важно выбирать прокат с минимальным допуском по кривизне и без глубокой коррозии.

• Профильная труба 20х20 мм подойдет для стандартных условий эксплуатации и позволит снизить общий вес изделия.
• Профильная труба 25х25 мм обеспечивает максимальную жесткость, что актуально для коммерческих объектов или интенсивного использования.
• Стальные заглушки или пластиковые вкладыши необходимы для защиты внутренних полостей от влаги.
• Грунтовое и лакокрасочное покрытие защитит металл от ржавчины под слоем ротанга.

Необходимый инструмент и оборудование для мастерской

Сборка металлоконструкции требует стандартного набора слесарного и сварочного оборудования. Для работы понадобится угловая шлифовальная машина с отрезными и зачистными дисками для точной подгонки торцов. Сварочные работы предпочтительно проводить полуавтоматом в среде защитного газа, однако подойдет и инвертор для ручной дуговой сварки при наличии тонких электродов диаметром 2 миллиметра.

Обязательно подготовьте сварочный стол или ровную монтажную поверхность, магнитные угольники для фиксации деталей под углом 90 градусов и струбцины. Измерительный инструмент должен включать металлическую рулетку, штангенциркуль и слесарный угольник. Для защиты органов зрения и кожи используйте сварочную маску и плотные краги.

Подготовка деталей и карта раскроя

Заготовку материала следует начинать с разметки длинномерных элементов, чтобы минимизировать остатки профильной трубы. Все резы выполняются строго под углом 90 или 45 градусов в зависимости от выбранного типа сопряжения углов. После распила торцы деталей очищаются от грата, заусенцев и масляной пленки в местах будущих сварных швов.

1. Нарезка элементов верхнего рамочного обвяза согласно спецификации.
2. Подготовка вертикальных опорных стоек одинаковой длины.
3. Заготовка внутренних перемычек столешницы и нижних связей.
4. Очистка мест сварки на глубину 20 миллиметров от края заготовки.

Пошаговый процесс сварки и прихватки

Сборку начинают с прихватки элементов верхней рамы на ровной плоскости. Детали фиксируют магнитными угольниками, проверяют равенство диагоналей и делают точечные сварочные прихватки по внешним и внутренним углам. Только после повторного контроля геометрии выполняют сплошную проварку швов.

Затем к раме под углом 90 градусов приваривают вертикальные ножки, фиксируя их струбцинами. В последнюю очередь монтируют нижние перемычки, которые придает каркасу пространственную жесткость. Завершающим этапом приваривают внутренние ребра под столешницу. Все сварные швы тщательно зачищаются лепестковым торцевым кругом заподлицо с поверхностью металла, чтобы выступы не мешали ровному прилеганию ротанга.

Антикоррозийная обработка и подготовка к оплетке

Готовый металлический каркас подлежит обязательной защите от атмосферных воздействий. Оставшиеся внутри профиля сварочные газы и мелкие отверстия могут стать причиной внутренней коррозии, поэтому все стыки должны быть герметичными. Поверхность обезжиривается растворителем, после чего наносится слой антикоррозийного грунта.

После высыхания грунтовки каркас окрашивается кузнечной или молотковой эмалью в два слоя. Особое внимание уделяется местам сварки и внутренним углам. Качественное лакокрасочное покрытие гарантирует, что даже при попадании влаги под ротанговую ленту металл не начнет ржаветь и не испортит внешний вид мебели.

Распространенные ошибки при самостоятельной сборке

Одной из главных ошибок новичков является игнорирование проверки диагоналей рамы. Отклонение всего в 3-5 миллиметров приведет к тому, что стол будет качаться, а ротанговая лента ляжет с неравномерным натяжением. Вторая частая проблема связана с перегревом металла при сварке, из-за чего тонкостенный профиль ведет, и плоскость столешницы получается дугообразной.

Также не следует оставлять выпирающие сварные швы на внешних гранях трубы. Любая неровность вызовет потертость ротанга при натяжении и приведет к преждевременному разрыву ленты. Не забудьте предусмотреть технологические отверстия или элементы крепежа, если планируется фиксация ленты скобами или саморезами.

Расчет стоимости материалов для изготовления

Самостоятельное изготовление каркаса позволяет существенно сберечь бюджет по сравнению с покупкой готового подстолья. В основные затраты входит стоимость профильной трубы, отрезных дисков, сварочных материалов, грунтовки и краски. Суммарный расход металла для данного проекта составляет около 18-20 метров профиля.

Финансовые затраты на закупку металлопроката и расходников обойдутся примерно в 2500-3500 рублей в зависимости от региона и розничных цен на металл. Это делает проект крайне выгодным как для личного использования на даче, так и для малого бизнеса по производству садовой мебели.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок с диагоналями, вы можете скачать готовый технический проект. На сайте ПроектСам доступен профессиональный чертеж каркаса 1600х900х730 мм с подробной деталировкой, картой раскроя и ведомостью материалов, что позволит сразу приступить к работе.
