Чертеж каркасного хозблока 3х2.4 метра своими руками для дачи

Скачать этот проект-чертёж в PDF

Постройка удобного сарая на дачном участке начинается с грамотного расчета и понятной схемы. Каркасная технология позволяет собрать надежное помещение для хранения техники и инвентаря за несколько дней. Для работы не требуется тяжелая строительная техника, достаточно стандартного набора плотницкого инструмента. Наличие точного чертежа избавляет от порчи пиломатериалов и гарантирует правильное распределение нагрузок.

Конструктивные особенности и параметры хозблока 3х2.4 метра

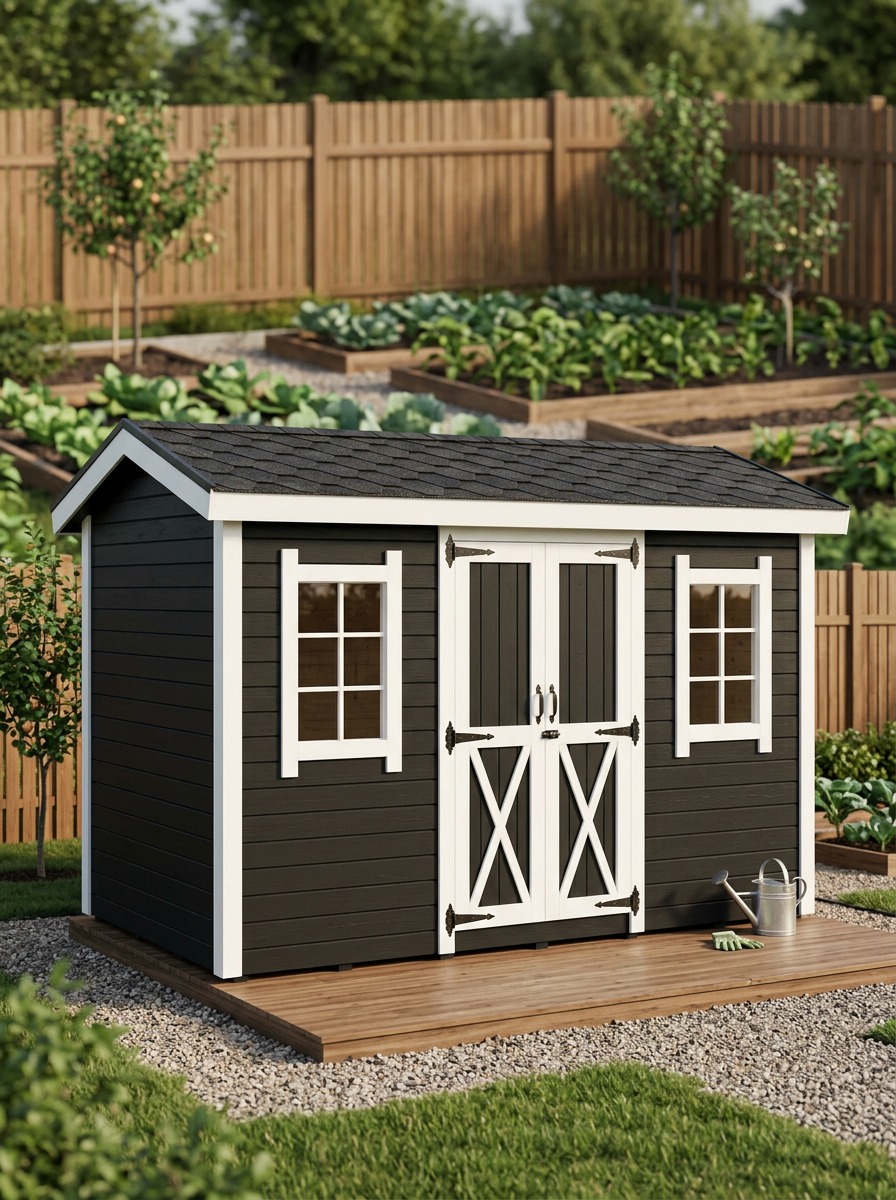

Проект представляет собой классическую каркасную бытовку с внешними габаритами 3000 на 2400 мм и высотой по коньку 2400 мм. Такой размер выбран не случайно, он позволяет максимально эффективно использовать стандартный пиломатериал без лишних обрезков. Двускатная крыша обеспечивает быстрый сход снега и надежную защиту от осадков в зимний период.

Отличительная черта конструкции заключается в наличии широкой двойной распашной двери и оконных проемов. Двойная дверь необходима для свободного заезда газонокосилки, мотблока или заноса крупногабаритной садовой мебели. Окна дают достаточное естественное освещение, что исключает необходимость срочной прокладки электропроводки на первом этапе эксплуатации.

Пиломатериалы и расходные детали для строительства

Основой конструкции служит сухая строганая или обрезная доска хвойных пород. Для нижней обвязки и лаг пола рекомендуется выбирать материал сечением 50 на 150 мм. Стеновой каркас и стропильная система собираются из доски 50 на 100 мм, что обеспечивает достаточный запас прочности при невысоком весе построек.

• Для нижней обвязки потребуется брус или сдвоенная доска с обязательной глубокой антисептической пропиткой.
• Для стоек стен, ригелей и укосин используется доска сечением 50х100 мм.
• Обшивка стен выполняется имитацией бруса, сайдингом или плитами ОСП толщиной от 12 мм.
• Настил пола формируется из шпунтованной доски 35-40 мм или влагостойкой фанеры.
• Кровельное покрытие выбирается из расчета уклона, чаще всего применяется металлочерепица или профнастил.

Необходимый инструмент и подготовка площадки

Сборка деревянного хозблока требует стандартного набора столярного оборудования. Для точной торцовки досок крайне желательна торцовочная пила, но можно обойтись ручной циркулярной пилой с угольником. Для контроля геометрии обязательно понадобятся строительный уровень, рулетка на 8 метров и разметочный шнур.

В качестве основания под бытовку 3х2.4 метра чаще всего используют столбчатый фундамент из бетонных блоков 200х200х400 мм или металлические винтовые сваи. Площадку очищают от плодородного слоя почвы, отсыпают песком с трамбовкой и выставляют опоры строго по уровню с шагом не более 1.5 метра.

Пошаговое возведение силового каркаса стен и пола

Монтаж начинается с укладки гидроизоляции на фундаментные блоки и сборки рамы нижней обвязки. Лаги пола врезаются или крепятся на металлические опоры с шагом 400 или 600 мм под размер утеплителя или листового настила. После сборки основания проверяются диагонали, разница не должна превышать 5 мм.

1. Сборка стеновых рам производится на горизонтальном помосте пола по размерам из чертежа.
2. В проемы двойной двери и окон устанавливаются усиленные двойные стойки и ригели для перераспределения нагрузки.
3. Поднятые стены выставляются по отвесу и временными укосинами фиксируются к лагам пола.
4. Выполняется верхняя обвязка, которая связывает все четыре стены в единую жесткую пространственную коробку.

Монтаж стропильной системы и крыши

Кровельная система хозблока состоит из стропильных ног, конькового прогона и затяжек. Запилы на стропилах выполняются по шаблону, чтобы обеспечить плотное прилегание к доске верхней обвязки. Расстояние между стропилами подбирается с учетом будущей нагрузки от снега и ветра.

По стропилам укладывается гидроизоляционная мембрана, которая прижимается рейками контробрешетки. Затем набивается шаговая обрешетка под выбранный кровельный материал. Установка доборных элементов, таких как ветровые и карнизные планки, защищает пиломатериал от гниения и придают постройке завершенный вид.

Обшивка, установка дверей и оконных блоков

Внешняя обшивка каркаса выполняет не только декоративную, но и конструктивную функцию, придавая сараю дополнительную жесткость. При использовании имитации бруса или вагонки монтаж ведут снизу вверх шипом наружу, чтобы вода не затекала в пазы. Каждая доска крепится к стойкам оцинкованными гвоздями или саморезами.

Двойная распашная дверь собирается на жесткой раме из доски с диагональной укосиной, что предотвращает провисание створок со временем. Оконные блоки монтируются в подготовленные проемы с технологическими зазорами на усадку, которые запениваются монтажной пеной с последующей закрытием нащельниками.

Типичные ошибки при самостоятельной сборке сарая

Самая распространенная ошибка начинающих строителей заключается в использовании сырого пиломатериала естественной влажности без учета его будущей усушки. Через несколько месяцев в стенах образуются щели, а геометрию дверей может повети. Также часто забывают про обработку нижней части обвязки защитными составами.

Вторая частая проблема связана с игнорированием проверки диагоналей на каждом этапе монтажа. Небольшое отклонение на стадии фундамента приводит к перекосу стропильной системы и невозможности нормально установить окна. Наконец, отсутствие ригелей над широким дверным проемом вызывает прогиб верхней балки под весом крыши.

Расчет стоимости материалов и экономия бюджета

Самостоятельное строительство по чертежу обойдется значительно дешевле покупки готового щитового сарая аналогичного объема. Основную часть бюджета составляют пиломатериалы, кровельное покрытие и фасадная отделка. Имея на руках точную спецификацию, можно купить ровно столько доски и крепежа, сколько требуется по проекту.

Экономия достигается за счет отсутствия остатков и правильного раскроя листовых материалов. Стоимость комплекта чертежей составляет 329 рублей, что несопоставимо с затратами на испорченный из-за ошибок в размерах материал. Готовая документация содержит деталировку каждого элемента в миллиметрах.

Грамотно проработанная схема позволяет избежать переделок и собрать надежный дачный сарай за одни выходные. Готовый проект с подробными чертежами, спецификацией материалов и пошаговой картой сборки можно скачать на сайте ПроектСам (proektsam.ru). Это сэкономит ваше время, упростит закупку пиломатериала и гарантирует точную подгонку всех узлов конструкции.
