Чертеж каркасного хозблока 6х3 с окнами и двустворчатой дверью

Скачать этот проект-чертёж в PDF

Постройка надежного сарая на дачном участке требует точного расчета пиломатериалов и продуманного каркаса. Просторный хозблок габаритами 6 на 3 метра с двустворчатой дверью и естественным освещением закрывает все потребности по хранению техники, инструмента и обустройству мастерской. Использование готовой конструкторской документации позволяет собрать каркасную бытовку самостоятельно, избежав брака и перерасхода древесины.

Конструктивные особенности и параметры хозблока 6х3 метра

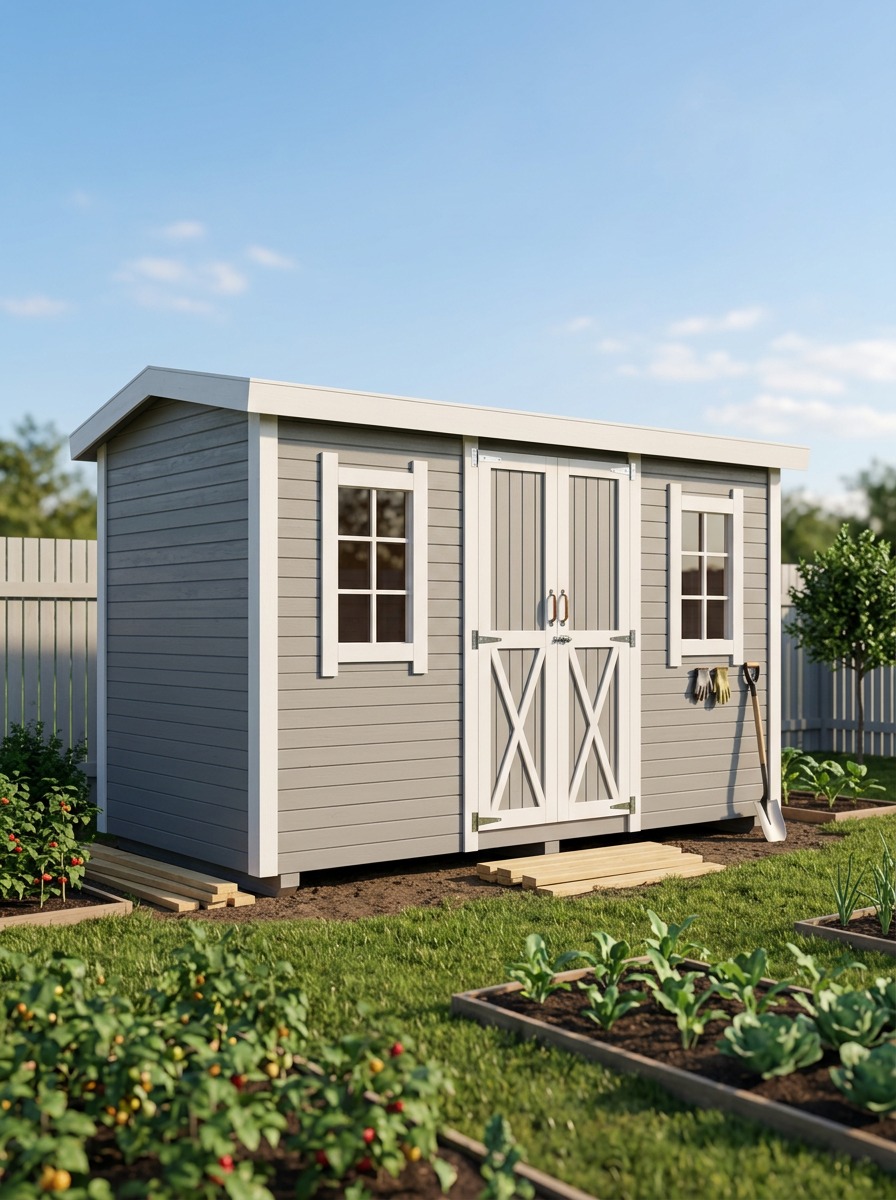

Проект представляет собой классическое каркасное строение на базе сухой обрезной доски и бруса. Постройка имеет внешние габариты 6000 на 3000 мм по обвязке, а высота в коньке составляет 2600 мм, что обеспечивает комфортный рост внутри и оптимальный уклон ската кровли. Входная группа представлена широкой двустворчатой дверью, через которую свободно проходит крупногабаритная техника вроде газонокосилок, снегоуборщиков или садовых тракторов.

Оконные проемы обеспечивают естественную инсоляцию рабочей зоны, благодаря чему внутри можно обустроить полноценную верстачную зону без постоянного включения электричества. Внутреннее пространство не имеет несущих перегородок, что дает возможность гибко планировать зоны хранения, стеллажи или выделить отдельный сухой уголок под бытовку.

Пиломатериалы, крепеж и необходимые инструменты

Для сборки каркасного сарая требуется стандартный набор строительных материалов, доступный на любой пилораме. Основу нижней обвязки составляет брус 100х150 мм или сбитые доски 50х150 мм, обработанные невымываемым антисептиком. Для стоек каркаса, стропил и лаг пола используется доска сечением 50х100 мм и 50х150 мм, а для внешней обшивки подойдет имитация бруса, блок-хаус или плиты ОСБ.

Из инструмента для работы понадобятся следующие позиции:

• Торцовочная или циркулярная пила для точного торцевания пиломатериала в размер.
• Пузырьковый или лазерный уровень, стробирующий шнур и рулетка на 10 метров.
• Шуруповерт и мощная дрель для закручивания глухарей и конструкционных саморезов.
• Молоток, струбцины и угольник Рафтера для проверки прямых углов.

Подготовка основания и устройство нижнего перекрытия

Каркасное строение 6х3 метра обладает небольшим весом, поэтому в качестве фундамента чаще всего выбирают столбчатое основание из бетонных блоков 200х200х400 мм или мелкозаглубленные сваи. Подготовку начинают со снятия плодородного слоя почвы, отсыпки песчано-гравийной подушки и выравнивания опор по горизонтали в один уровень.

На бетонные опоры укладывается гидроизоляция из двух слоев рубероида, после чего собирается ростверк. Элементы обвязки скрепляются в полдерева или на металлические уголки, затем монтируются лаги пола с шагом 600 мм под укладку утеплителя или сразу чистового настила из шпунтованной доски либо фанеры толщиной от 18 мм.

Сборка стеновых рам и монтаж стропильной системы

Стены хозблока удобнее собирать в горизонтальном положении на готовом помосте пола. По чертежу раскроя нарезаются стойки, верхняя и нижняя обвязочные доски, а также ригели и укосины. После проверки диагоналей стеновая рама поднимается вертикально, фиксируется временными укосинами и скрепляется с соседними секциями по углам.

Особое внимание уделяется проемам двустворчатой двери и окон, где закладываются усиленные двойные стойки и горизонтальные перемычки. Стропильные фермы изготавливаются по единому шаблону на земле, подшиваются к верхнему мауэрлату и распираются коньковым прогоном либо обрешеткой под финишное кровельное покрытие.

Обшивка фасада, установка дверей и оконных блоков

Внешняя отделка начинается с обтягивания каркаса ветро-влагозащитной мембраной, которая предохраняет древесину от продувания и влаги. Поверх мембраны набивается дистанционная рейка для создания вентилируемого зазора, на которую монтируется фасадный материал. При использовании имитации бруса обшивка ведется снизу вверх шипом наружу.

После завершения отделки стен выполняется установка оконных блоков и навешивание дверных полотен. Двустворчатая дверь собирается на каркасе из доски с заполнением обшивочным материалом, что гарантирует стабильность геометрии при сезонных подвижках грунта и изменении влажности воздуха.

Типичные ошибки при самостоятельной сборке каркаса

Основная ошибка начинающих строителей заключается в отказе от врезки постоянных укосин при отсутствии жесткой обшивки плитными материалами. Без диагональных связей каркас теряет пространственную жесткость и расшатывается под ветровой нагрузкой. Также часто выбирают некорректный шаг стоек, что приводит к сложностям при укладке стандартных плит утеплителя.

Второй распространенный промах касается игнорирования вентиляционных зазоров и неправильного монтажа изоляционных пленок. Запирание влаги внутри утеплителя или на внутренних поверхностях обшивки неизбежно приводит к появлению плесени и гниению несущих деревянных элементов буквально за три сезона.

Экономическая выгода самостоятельного строительства

Покупка готовой бытовки аналогичного размера с доставкой и манипулятором обойдется значительно дороже, при этом качество скрытых работ и пиломатериала в готовых изделия часто остается низким. Самостоятельная закупка доски, крепежа и кровельных материалов позволяет сэкономить до половины бюджета строительства.

Примерный расчет затрат показывает, что основные расходы приходятся на пиломатериал и кровельное покрытие. Наличие подробной карты раскроя снижает объем обрезков и неликвидных остатков древесины до минимума, позволяя точно рассчитать смету еще до поездки на строительную базу.

Чтобы не тратить время на самостоятельные расчеты и избежать досадных ошибок в размерах, используйте проверенную документацию. Скачать полный проект каркасного хозблока 6х3 с подробными чертежами, детальной спецификацией и пошаговой схемой сборки в формате PDF можно на специализированном сайте ПроектСам (proektsam.ru).
