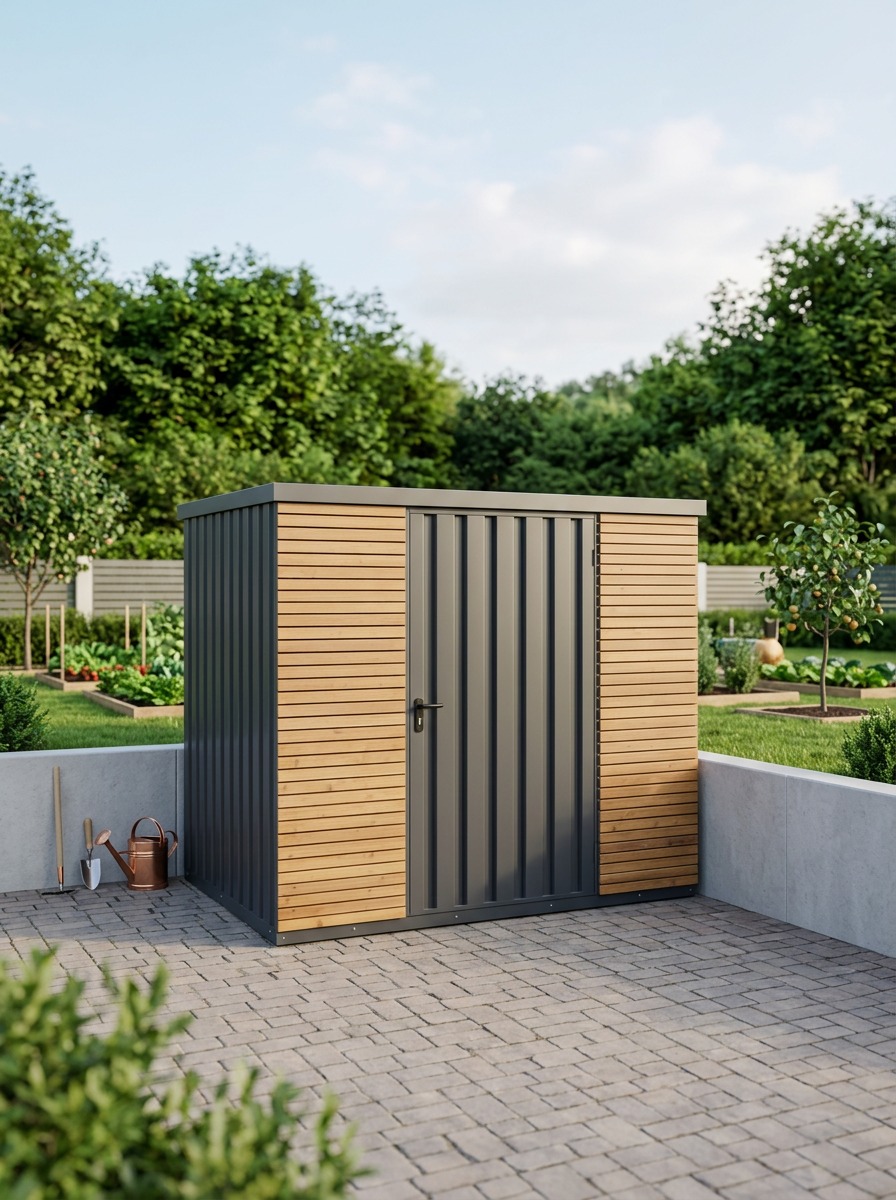

Постройка компактного и надежного хозблока на дачном участке позволяет решить проблему хранения садового инвентаря и техники. Конструкция габаритами 2400х1400х1750 мм занимает минимум полезной площади, но отличается высокой вместимостью. Использование металлического каркаса в сочетании с комбинированной отделкой дает строению необходимую жесткость и современный внешний вид. Ниже представлен подробный разбор технологии строительства этого объекта от фундамента до финишной обшивки.

Конструктивные особенности и варианты исполнения хозблока

Проектирование данного объекта базируется на силовом пространственном каркасе из профильной трубы. Металлическая основа обеспечивает геометрическую неизменяемость строения при сезонных подвижках грунта. В качестве варианта исполнения допускается сборка нижнего обвязочного пояса из бруса, однако сварной стальной ростверк показывает большую долговечность.

Комбинированная обшивка включает в себя два типа материалов:

• Профилированный металлосайдинг для защиты углов и задней стенки от осадков.
• Декоративная деревянная доска с защитной пропиткой на лицевой фасаде.
• Утепленный контур с применением минеральной ваты толщиной 50 мм.

Кровля проектируется односкатной с минимальным уклоном, что упрощает стропильную систему и снижает парусность здания.

Расчет и подбор строительных материалов

Для сборки несущей системы потребуется профильная труба сечением 40х40 мм и 40х20 мм с толщиной стенки не менее 2 мм. Использование более тонкого металла усложняет сварочные работы и снижает прочность узлов соединения. Для нижней обвязки рекомендуется использовать швеллер или трубу 60х60 мм.

В перечень необходимых закупных позиций входят:

• Базовый прокат для вертикальных стоек, связей и кровельных прогонов.
• Гидро-ветрозащитная мембрана и пароизоляционная пленка.
• Плиты минеральной ваты плотностью от 45 кг на кубический метр.
• Металлосайдинг, фасадная планкен-доска и профнастил для крыши.
• Кровельные саморезы, заклепки, кровельные прокладки и антикорозионный грунт.

Точный подсчет крепежа избавляет от остатков и лишних поездок в строительный магазин.

Инструментальное оснащение рабочей площадки

Качественная сборка металлокаркаса требует стандартного набора слесарного и сварочного оборудования. Для работы с профильной трубой необходима угловая шлифовальная машина с отрезанными дисками по металлу и зачистным кругом. Сварка элементов выполняется инверторным аппаратом электродом диаметром 3 мм.

Дополнительно мастера подготавливают:

• Магнитные угольники для фиксации деталей под углом 90 градусов.
• Строительный лазерный или пузырьковый уровень и рулетку.
• Шуруповерт с набором битный насадок и кровельных головок.
• Заклепочник для монтажа нащельников и доборных элементов.

Не забудьте про средства индивидуальной защиты, включая сварочную маску, щиток и плотные перчатки.

Подготовка основания и заложение фундамента

Небольшой вес конструкции 2.4х1.4 метра позволяет отказаться от заливки дорогостоящей monolithic плиты. Оптимальным решением станет установка винтовых свай диаметром 76 мм или монтаж столбчатого основания из бетонных блоков 200х200х400 мм. При выборе блоков необходимо снять растительный слой грунта, отсыпать подушку из песка и щебня с последующей трамбовкой.

Все опорные точки выставляются строго в одной горизонтальной плоскости. На бетонные столбы укладывается два слоя гидроизоляционного материала для отсечения капиллярной влаги от металла. Нижняя обвязка фиксируется к основанию анкерными болтами.

Сборка металлокаркаса и кровельной системы

Сборка начинается с нарезки заготовок согласно чертежным размерам. Сначала сваривается нижний контур, затем нахватываются угловые стойки и проверяются диагонали полученного прямоугольника. После контроля геометрии выполняется окончательная проварка всех швов и приварка промежуточных стоек с шагом под ширину утеплителя.

Верхняя обвязка формирует уклон для стока воды. На нее привариваются кровельные прогоны из трубы 40х20 мм, уложенной на ребро. Готовый стальной скелет тщательно очищается от шлака, обезжиривается и покрывается двухкомпонентным антикоррозийным грунтом в два слоя.

Утепление, гидроизоляция и обшивные работы

Внутреннее пространство каркаса закладывается плитами минеральной ваты в распор. Со стороны улицы утеплитель закрывается паропроницаемой мембраной, которая защищает слой от продувания и влаги, но выпускает пар наружу. Поверх мембраны монтируется дистанционный брусок для создания вентиляционного зазора.

На фасадную часть устанавливается деревянная доска, заранее обработанная лессирующим антисептиком. Боковые и задняя стенки закрываются листовым металлосайдингом с фиксацией саморезами с пресс-шайбой. Изнутри стены закрываются пароизоляцией и обшиваются листами ОСБ или фанерой.

Ориентировочная смета и финансовые затраты

Итоговая стоимость материалов зависит от региона покупки и текущих цен на металлопрокат. Основную статью расходов составляет профильная труба и финишные отделочные панели. Самостоятельное изготовление позволяет сэкономить до 60 процентов бюджета по сравнению с покупкой готового заводского модуля.

Примерное распределение бюджета выглядит следующим образом:

• Металлопрокат для каркаса и стропил занимает около 35 процентов суммы.
• Пиломатериалы, сайдинг и кровельный профлист требуют порядка 40 процентов.
• Утеплитель, изоляционные пленки и крепеж составляют около 15 процентов.
• Расходные материалы, лакокрасочные покрытия и анкеры берут оставшиеся 10 процентов.

Точный чертеж позволяет составить спецификацию и не покупать лишний материал.

Типичные ошибки при самостоятельной сборке

Одной из частых ошибок начинающих строителей является игнорирование диагональных измерений каркаса. Смещение геометрии даже на пару сантиметров приведет к сложностям при обшивке стен и перекосу дверного проема. Также нельзя приваривать детали встык без снятия фаски на толстостенном металле.

Вторая распространенная проблема заключается в отсутствии вентиляционного зазора под отделкой. Монтаж деревянной доски вплотную к пленке приводит к задерживанию конденсата и быстрому гниению древесины. Обязательно соблюдайте технологию вентилируемого фасада.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок при нарезке металла, используйте готовый проект с подробными чертежами и спецификацией. Скачать полный цифровой комплект документации с подробной схемой сборки можно на сайте ПроектСам (proektsam.ru). Это позволит сразу приступить к работе и построить надежный хозблок строго по размерам.
