Качественный садовый хозблок размером 2000 на 1800 миллиметров является оптимальным решением для компактного дачного участка. Конструкция позволяет организовать удобное хранение инвентаря, садового оборудования или устроить небольшой верстак. Грамотно спроектированный каркас обеспечивает высокую прочность при минимальном расходе пиломатериалов. В этой статье мы подробно разберем все этапы самостоятельного строительства такого сарая.

Конструктивные особенности и габариты сарая 2000х1800 мм

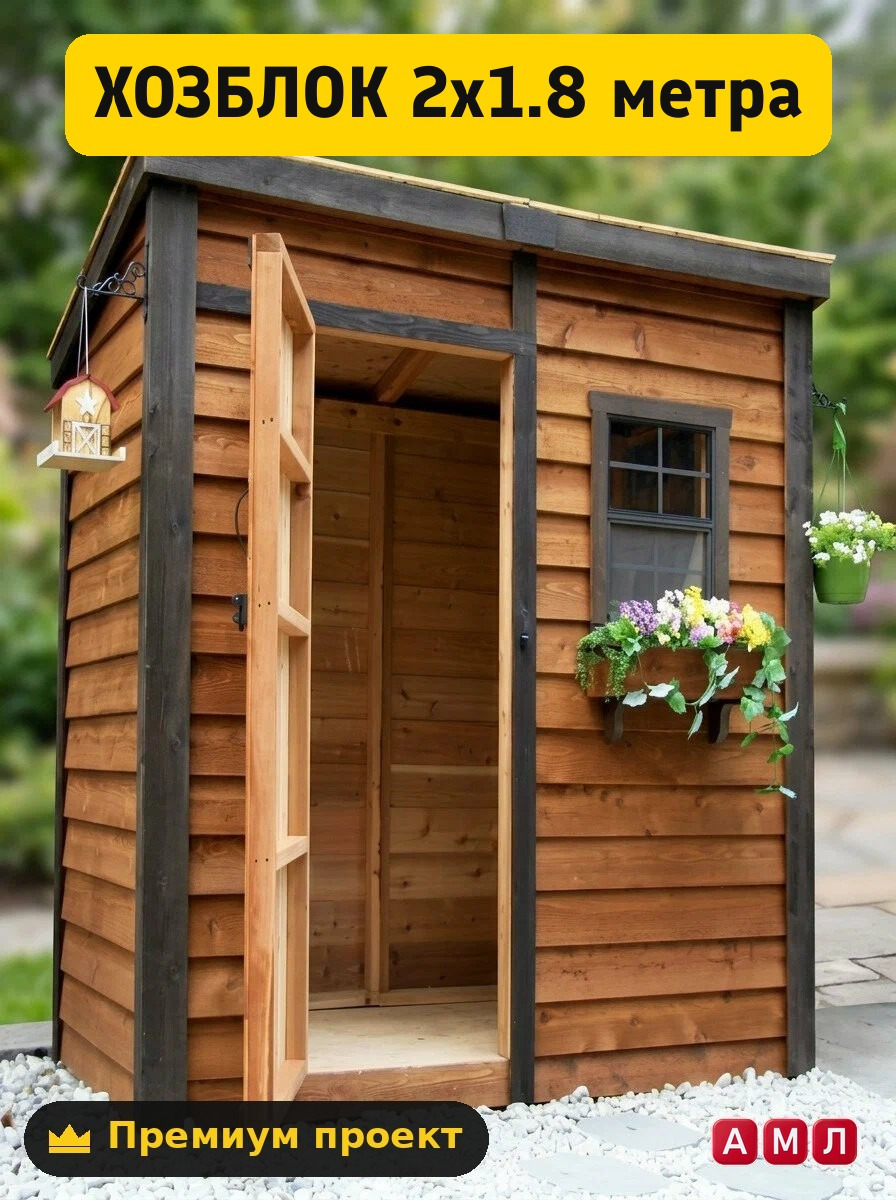

Габариты данного хозблока составляют 2000 миллиметров в ширину, 1800 миллиметров в глубину и 2100 миллиметров в высоте по коньку или верхней точке ската. Такие пропорции делают постройку невероятно устойчивой и вместительной, сохраняя при этом мобильность при размещении на ограниченной площади. Проект базируется на классической каркасной технологии, где основные нагрузки воспринимает скелет из сухой сосновой доски или бруса.

Внутри легко помещаются длинномерные лопаты, грабли, газонокосилка, а также остается место для стеллажей под мелкий инструмент. Полное отсутствие неиспользуемых зон достигается за счет продуманного шага стоек и прямоугольной геометрии основания. Правильно собранный каркасный хозблок не требует тяжелого фундамента и легко прослужит не одно десятилетие.

Пиломатериалы и крепеж для строительства хозблока

Для сборки надежного каркаса требуется подготовить стандартный набор пиломатериалов, предпочтительно камерной сушки. Для нижней обвязки и лаг пола используется доска сечением 100 на 50 миллиметров или брус 100 на 100 миллиметров. Стойки стен, верхняя обвязка и стропильная система собираются из доски 100 на 40 миллиметров, что гарантирует запасы по жесткости.

• Обвязка основания и лаги пола: доска 100х50 мм, обработанная невымываемым антисептиком.
• Каркасные стойки, ригели и укосины: строганная доска 100х40 мм.
• Обшивка стен: плиты ОСП толщиной 12 мм, влагостойкая фанера или имитация бруса.
• Настил пола: шпунтованная доска 30-35 мм или толстая фанера 18 мм.
• Кровельное покрытие: профлист, металлочерепица или мягкая битумная черепица.

В качестве крепежа рекомендуется использовать оцинкованные саморезы по дереву, конструкционные шурупы и перфорированные стальные уголки для ответственных узлов.

Подготовка основания и установка фундамента

Из-за малого собственного веса деревянной бытовки 2х1.8 метра укладка полноценной бетонной ленты не требуется. Наиболее практичным и бюджетным вариантом служит опорно-столбчатый фундамент из полнотелых бетонных блоков размером 200х200х400 миллиметров. Для такой площади достаточно установить шесть опорных точек по углам и посередине длинных сторон.

На месте постройки снимается плодородный слой почвы, засыпается песчано-гравийная подушка толщиной 150 миллиметров и тщательно трамбуется. Блоки выставляются строго в горизонтальной плоскости с помощью водяного или лазерного уровня. Между бетоном и деревянным основанием обязательно укладывается два слоя гидроизоляции из рубероида.

Сборка нижней обвязки и монтаж чернового пола

Строительство начинается с формирования жесткой рамы основания, которая принимает на себя вес всей постройки. Брус или доски обвязки соединяются в пол-дерева либо встык с усилением металлическими уголками. Все деревянные элементы нижней зоны подлежат обильной пропитке защитными составами против гниения и насекомых.

Внутрь рамы врезаются лаги пола с шагом не более 400 миллиметров, чтобы исключить прогиб настила под нагрузкой. Сверху укладывается черновое покрытие из плиты ОСП или обрезной доски. Важно контролировать диагонали полученного прямоугольника, расхождение не должно превышать двух миллиметров.

Возведение стеновых рам и стропильной системы

Стены хозблока собираются в виде отдельных щитов на ровном основании пола, после чего поднимаются и фиксируются вертикально. Сначала собираются передняя и задняя стенки, затем боковые фрагменты. В конструкции предусмотрены усиленные стойки под установку дверной коробки и оконного проема при необходимости.

После проверки вертикальности стен выставляется верхняя обвязка, которая связывает все секции в единый монолит. Далее монтируются стропила односкатной или двускатной крыши с заранее вырубленными посадочными запилами. На стропила набивается обрешетка из доски 25х100 миллиметров с шагом, подходящим под выбранное финишное кровлей покрытие.

Обшивка каркаса и кровельные работы

Для внешней обшивки стен применяются листовые материалы или классическая деревянная вагонка. Листы ОСП фиксируются к стойкам саморезами с шагом 150 миллиметров по периметру и 300 миллиметров в центре листа. Листовой материал дает каркасу максимальную пространственную жесткость, защищая постройку от перекосов при ветровых нагрузках.

Кровельный материал укладывается поверх гидроизоляционной мембраны. При использовании профнастила или металлочерепицы монтаж ведут снизу вверх с перехлестом в одну волну. Торцевые и карнизные планки защищают внутренние деревянные элементы от попадания бокового дождя и снега.

Типичные ошибки при самостоятельной сборке

Неопытные строители часто допускают промахи, которые существенно снижают срок службы сарая. Самая распространенная ошибка заключается в использовании сырого пиломатериала естественной влажности. При высыхании такую доску крутит, из-за чего в стенах появляются щели, а дверной проем деформируется.

1. Отсутствие диагональных укосин или листовой обшивки, что делает каркас валким.
2. Прямой контакт деревянных деталей с бетоном без гидроизоляционной прослойки.
3. Слишком редкий шаг лаг пола, приводящий к зыбкости настила при ходьбе.
4. Игнорирование защитных антисептических пропиток перед началом монтажных работ.

Избежать этих проблем позволяет строгое следование технологическим картам и проверенным чертежам.

Расчет стоимости материалов и экономика проекта

Самостоятельное строительство каркасного хозблока 2000х1800 миллиметров обходится в два раза дешевле покупки готовой бытовки с доставкой. Основные статьи расходов приходятся на пиломатериал, листовую обшивку и кровлю. Дополнительные затраты включают крепеж, петли, дверной замок и защитные лакокрасочные составы.

При точной деталировке расход материалов сводится к минимуму, так как отсутствует некондиционный обрез. Использование готовой сборочной карты позволяет купить ровно столько доски и плит, сколько требуется по проекту, исключая переплату за лишний объем.

Чтобы избежать ошибок в расчетах и не испортить дорогостоящие материалы, используйте проверенную документацию. Готовый премиум проект с подробными чертежами, детальными размерами в миллиметрах и понятной пошаговой 3D схемой сборки хозблока 2х1.8 метра можно скачать на сайте ПроектСам (proektsam.ru). Это сэкономит ваше время, упростит закупку пиломатериалов и гарантирует идеальный результат при сборке своими руками.
