Чертеж хозблока 4х2 с окнами в пол: каркасный проект 4000х2000

Скачать этот проект-чертёж в PDF

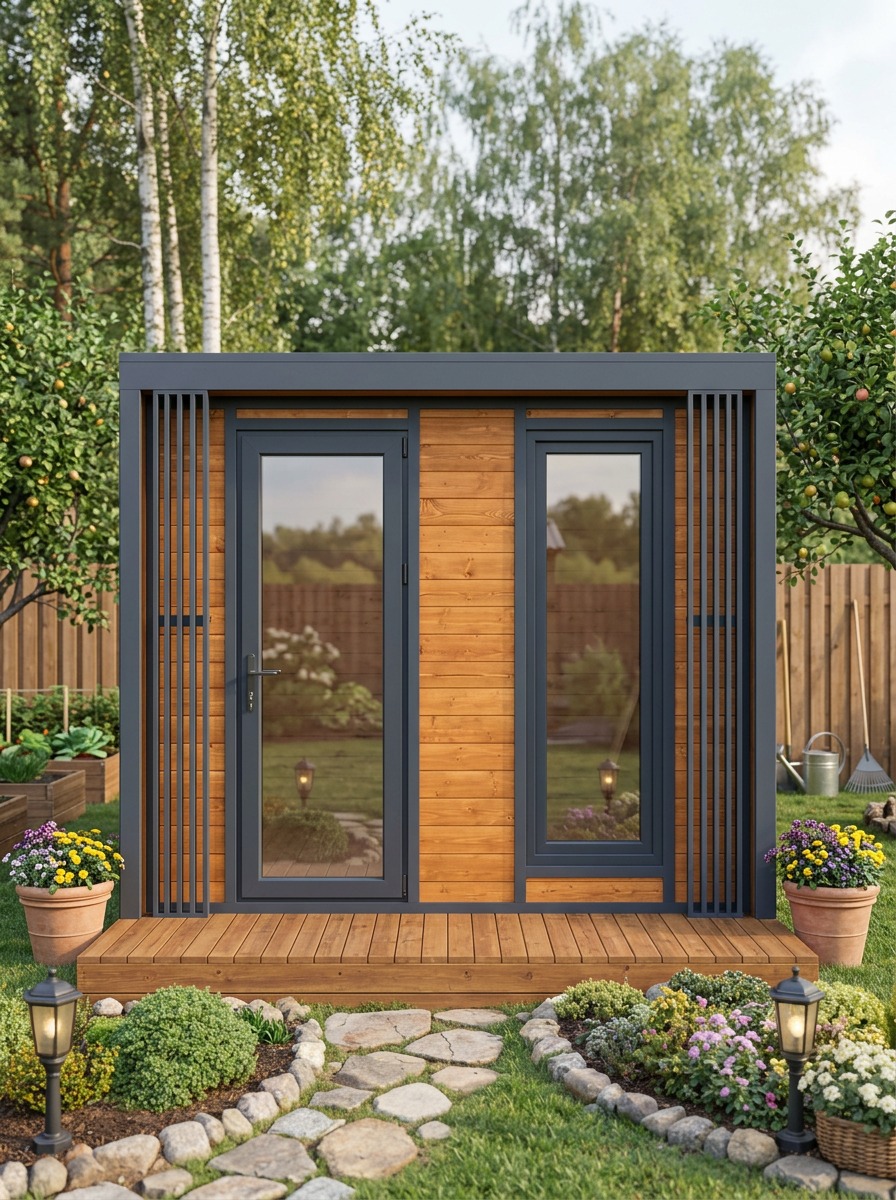

Постройка современного хозблока 4х2 метра с панорамным остеклением позволяет решить проблему хранения инвентаря и украсить дачный участок. Настоящий проект совмещает надежный деревянный каркас, стильную отделку из термодоски и строгую металлическую окантовку. Продуманные габариты 4000х2000х2450 мм обеспечивают отличную вместимость при минимальной занимаемой площади. Сборка такой конструкции доступна каждому при наличии точных чертежей и базового инструмента.

Конструктивные особенности и силовая схема хозблока 4х2

Основой постройки является жесткий объемный каркас из сухой строганной доски и бруса. Внешние габариты 4000 на 2000 мм оптимальны для распила стандартного пиломатериала с минимальным количеством обрезков. Высота постройки в коньке составляет 2450 мм, что создает удобное внутреннее пространство и обеспечивает правильный уклон односкатной кровли.

Панорамные окна в пол требуют усиления оконных проемов двойными стойками и горизонтальными ригелями. Для компенсации ветровых нагрузок в силовую схему стен внесены укосины и металлические угловые накладки. Ниже приведены ключевые элементы несущего узла:

• Нижняя обвязка из бруса 100х100 мм или сдвоенной доски 150х50 мм, обработанная невымываемым антисептиком.
• Лаги пола из доски 150х50 мм с шагом 400 мм под укладку черневого настила.
• Вертикальные стойки каркаса из доски 100х40 мм.
• Усиленная верхней обвязка для распределения стропильной нагрузки.

Пиломатериалы и отделочные материалы для строительства

Для внешней обшивки используется термодерево, обладающее высокой стабильностью геометрических размеров и устойчивостью к влаге. Тонированная доска не рассыхается на солнце и не гниет при обильных осадках. Краевая металлическая окантовка из окрашенного оцинкованного профиля защищает торцы обшивки и придаёт хозблоку современный архитектурный вид.

Для работы потребуется подготовить следующий перечень материалов:

• Сухая строганная доска 100х40 мм для силовой рамы стен и стропил.
• Брус 100х100 мм для обвязки основания.
• Термодоска или планкен для фасадной отделки.
• Оконные блоки из металлопластика или древесины с однокамерными стеклопакетами.
• Кровельное покрытие, включая профилированный лист или кликфальц.
• Гидро-ветрозащитная мембрана и пароизоляционная пленка.

Подготовка фундамента и сборка нижней обвязки

Небольшой вес каркасной конструкции позволяет использовать бюджетные варианты оснований. Идеально подходят винтовые сваи диаметром 89 мм или бетонные опорные блоки, установленные на песчано-гравийную подушку. Главное требование при монтаже опор заключается в строгом соблюдении единого горизонтального уровня.

На готовые опоры укладывают два слоя рубероида для гидроизоляции древесины. Обвязочный брус соединяют в пол-дерева, фиксируют глухарями и проверяют диагонали прямоугольника. После монтажа лаг пола рекомендуется сразу уложить плиты ОСБ или обрезную доску, создавая прочный рабочий настил для дальнейшей сборки стен.

Поэтапное возведение каркаса стен и стропильной системы

Сборку стеновых рам удобнее производить на подготовленном полу хозблока. Сначала собирают заднюю и глухие боковые стены, поднимают их вертикально и закрепляют временными укосинами. Затем монтируют переднюю фасадную раму с подготовленными проемами под панорамные окна в пол.

Стропильные ноги из доски 150х40 мм укладывают в заранее запиленные пазы верхнего мауэрлата. Шаг стропил подбирается с учетом снеговой нагрузки региона и составляет от 500 до 600 мм. На стропила натягивается гидрозащитная пленка, набивается контррейка для вентиляционного зазора и обрешетка под кровельный материал.

Монтаж остекления, отделка термодеревом и металлом

Установка панорамных окон требует аккуратности. Оконные рамы выставляются по уровню на монтажные клинья и фиксируются анкерными пластинами к стойкам каркаса. Технологические зазоры по периметру заполняются профессиональной монтажной пеной с низкой степенью расширения.

Обшивка фасада термодеревом выполняется по вертикальной или горизонтальной обрешетке для сохранения вентилируемого зазора. Доски крепятся на скрытый крепеж или саморезы из нержавеющей стали. Завершающим этапом является установка угловых металлических планок и нащельников, которые закрывают стыки и формируют строгий контур постройки.

Варианты утепления и внутренняя отделка хозблока

Если хозблок планируется использовать как мастерскую или летнюю жилую комнату, в стены закладывают утеплитель. Минеральная базальтовая вата толщиной 100 мм плотно помещается между стойками каркаса без образования мостиков холода. Изнутри утеплитель закрывается сплошным слоем пароизоляции с проклейкой всех швов специальной лентой.

Для внутренней обшивки подходят следующие популярные материалы:

• Деревянная вагонка или имитация бруса.
• Листы плиты ОСБ или влагостойкой фанеры под покраску.
• Гипсокартон с последующей отделкой при условии постоянного отопления.

Типичные ошибки при самостоятельной сборке хозблока

Начинающие строители часто допускают ошибки в узлах примыкания панорамного остекления. Отсутствие усиленных двоенных стоек приводит к перекосу проема под тяжестью крыши и заклиниванию оконных створок. Вторая распространенная проблема связанна с игнорированием вентиляционного зазора под отделкой из термодерева, что вызывает скопление конденсата.

Также нельзя забывать про качественную защитную обработку нижнего венца. Нижняя обвязка находится ближе всего к земле и больше других элементов подвержена воздействию влаги. Использование сырого пиломатериала без предварительной сушки гарантированно приведет к появлению щелей в обшивке после первого летнего сезона.

Расчет стоимости материалов для постройки 4х2 метра

Смета на самостоятельное строительство каркасного хозблока складывается из нескольких основных статей расходов. Использование готового чертежа позволяет точно рассчитать объем пиломатериала и исключить покупку лишних позиций. В среднем затраты распределяются в следующих пропорциях:

• Пиломатериал для каркаса и стропил составляет около тридцати процентов бюджета.
• Фасадная отделка из термодерева и металлические профили занимают тридцать пять процентов.
• Оконные блоки и кровельное покрытие требуют порядка двадцати пяти процентов средств.
• Метизы, защитные составы и мембраны составляют оставшиеся десять процентов.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок при раскрое пиломатериала, используйте проверенную документацию. Готовый премиум проект с подробными чертежами, детальными размерами, картой раскроя и пошаговой 3D схемой сборки можно скачать на сайте ПроектСам (proektsam.ru). Это позволит быстро построить надежный хозблок 4х2 с гарантией точности всех сопряжений.
