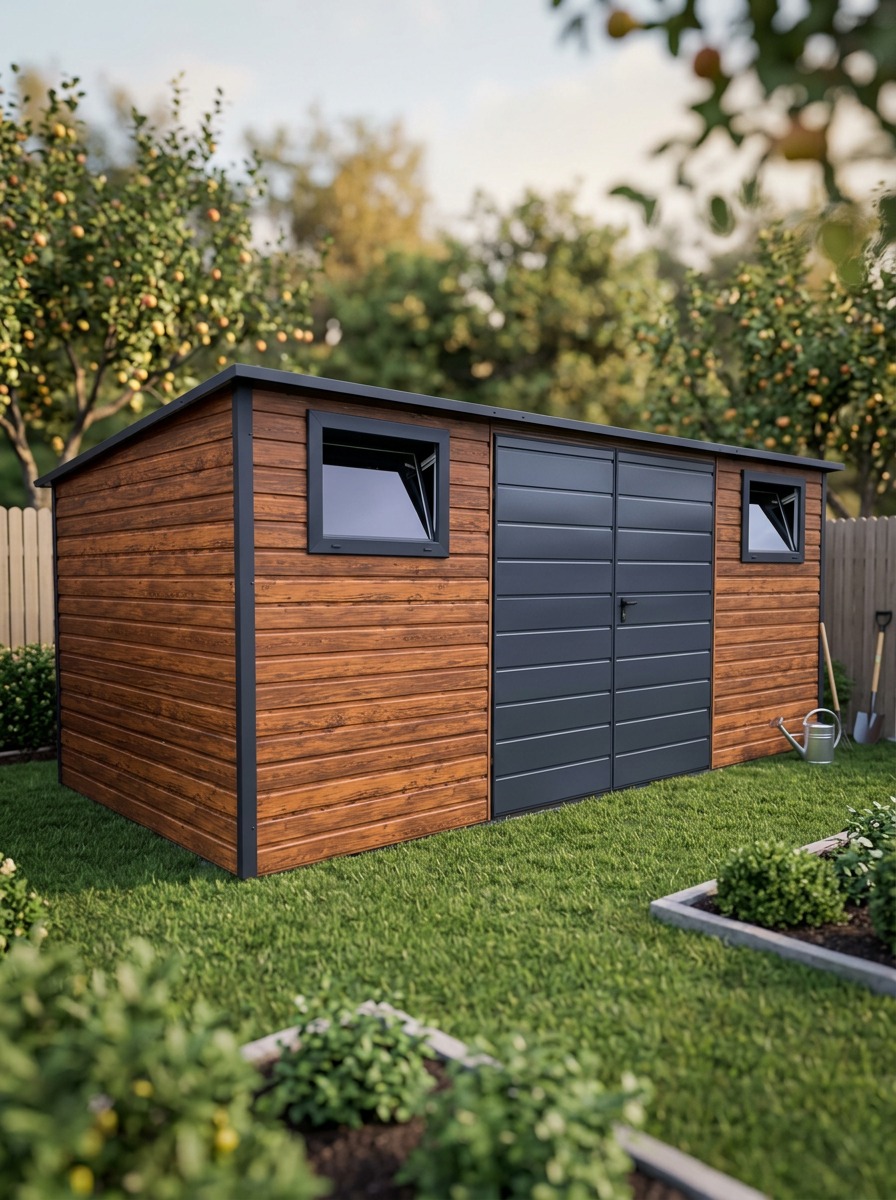

Чертеж хозблока 5х3 с распашными воротами: сборка каркаса своими руками

Скачать этот проект-чертёж в PDF

Постройка функционального хозблока размером 5х3 метра с широкими распашными воротами позволяет решить проблему хранения габаритной садовой техники, стройматериалов и инструмента на дачном участке. Использование готового проектного решения исключает перерасход материалов и ошибки при монтаже несущих узлов. В этом материале подробно разобьем технологию строительства каркасного сарая, от закладки основания до обшивки фасада. Практические рекомендации помогут собрать надежную конструкцию своими руками из металла или дерева.

Конструктивные особенности и параметры хозблока 5х3 метра

Габариты 5000 на 3000 мм при высоте 2400 мм считают оптимальными для хозяйственного помещения на частном участке. Такие размеры дают пятно застройки 15 квадратных метров, что позволяет организовать внутри две функциональные зоны: складскую часть и мастерскую. Широкий проем под распашные ворота упрощает заезд газонокосилок, снегоуборщиков, мотоблоков или занос длинномерных пиломатериалов. Каркасная схема обеспечивает жесткость всей конструкции при умеренной массе зданий.

Сравнение металлического и деревянного каркаса

При выборе технологии строительства мастер оценивает доступное оборудование, навыки работы и бюджет. Оба варианта имеют свои технологические нюансы, которые важно учесть до закупки материалов.

• Металлический каркас из профильной трубы: отличается высокой геометрической точностью, не подвержен усушке и гниению. Требует наличия сварочного аппарата и навыков работы с ним. Металл долговечен, но нуждается в качественной антикоррозийной обработке.
• Деревянный каркас из бруса и доски: прост в обработке обычным электроинструментом, собирается на гвозди или саморезы. Дерево имеет меньшую теплопроводность, но требует регулярной защиты от влаги и вредителей огнебиозащитными составами.

Расчет и закупка необходимых строительных материалов

Для постройки каркаса из металла чаще всего применяют профильную трубу сечением 60х60 мм для опорных стоек и 40х20 мм для перемычек и обрешетки. В деревянной версии основу составляет брус 100х100 мм на обвязку и доска 100х50 мм для стеновых рам. В качестве наружной обшивки используют профнастил С8 или С20, либо деревянный имитатор бруса, планкен и вагонку. На кровлю односкатного или двускатного типа обычно укладывают профлист, металлочерепицу или ондулин. Также потребуется крепеж: кровельные саморезы, усиленные уголки и анкерные болты.

Инструменты для проведения монтажных работ

Подготовка инструментария избавит от простоев в процессе сборки каркаса и монтажа обшивки. Набор варьируется в зависимости от выбранного материала основы.

• Болгарка с отрезными дисками или торцовочная пила по дереву.
• Сварочный инвертор при работе с металлом либо шуруповерт и гвоздодер для пиломатериалов.
• Лазерный или пузырьковый уровень, строИТЕЛЬный угольник и рулетка длиной не менее 6 метров.
• Гидравлический домкрат или лопаты для подготовки фундамента.
• Кисти, валики и пульверизатор для нанесения защитных эмалей или антисептиков.

Фундамент и организация нижней обвязки

Малый вес каркасного хозблока позволяет отказаться от дорогого ленточного фундамента. Оптимальным выбором становятся винтовые сваи диаметром 76 или 89 мм, либо столбчатое основание из бетонных блоков 200х200х400 мм. Сваи закручивают ниже уровня промерзания грунта, подрезают в один горизонт и бетонируют стволы. На головки свай укладывают гидроизоляционный слой из рубероида, после чего монтируют нижнюю обвязку из швеллера или бруса, тщательно проверяя диагонали прямоугольника.

Пошаговое возведение каркаса и стропильной системы

Сборку стеновых рам начинают с монтажа угловых стоек, которые выставляют строго по отвесу и фиксируют временными укосинами. Затем устанавливают промежуточные стойки с шагом 600 мм, что удобно для укладки стандартных плит утеплителя при необходимости. Особое внимание уделяют воротному проему: его усиливают двойными профилями или утолщенным брусом. Верхнюю обвязку связывают со стойками, после чего монтируют стропильные фермы с шагом 600-800 мм, закладывая необходимый уклон для схода снега.

Изготовление распашных ворот и наружная обшивка

Каркас распашных ворот сваривают или сбивают по фактическим размерам проема с учетом технологических зазоров в 5-10 мм по периметру. Для предотвращения провисания створок внутри рамки обязательно вваривают или врезают диагональные укосины. Ворота навешивают на надежные гаражные петли или подшипниковые навесы. Наружную обшивку стен и воротных створок начинают от угла, закрепляя листы профнастила или доски внахлест с обязательной проверкой вертикали каждого элемента.

Типичные ошибки при самостоятельной сборке

Начинающие строители часто допускают промахи, которые снижают срок службы сарая и усложняют эксплуатацию.

1. Игнорирование проверки диагоналей обвязки, что приводит к перекосу воротного проема и клинению створок.
2. Отказ от диагональных связей в стенах, из-за чего каркас теряет пространственную жесткость под ветровой нагрузкой.
3. Отсутствие вентиляционного зазора под кровлей, вызвающее образование обильного конденсата.
4. Экономия на антикоррозийном грунте или биозащите для древесины в местах сопряжения деталей.

Оценка финансовых затрат на материалы

Себестоимость постройки сарая 5х3 метра зависит от выбранных материалов, но остается в разы ниже покупки готовой бытовки с доставкой краном. Основные статьи расходов припадают на металлопрокат или пиломатериал, кровельное покрытие и листовую обшивку. Использование точной спецификации позволяет купить ровно столько металла и доски, сколько требуется по технологии. Это полностью исключает остатки в виде обрезков и защищает бюджет от нецелевых трат.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок в чертежах, разумно использовать проверенную документацию. Скачать полный проект хозблока 5х3 метра с деталировкой, картой раскроя и пошаговой схемой сборки можно на сайте ПроектСам. Готовые чертежи помогут быстро закупить материалы и качественно собрать бытовку своими руками.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

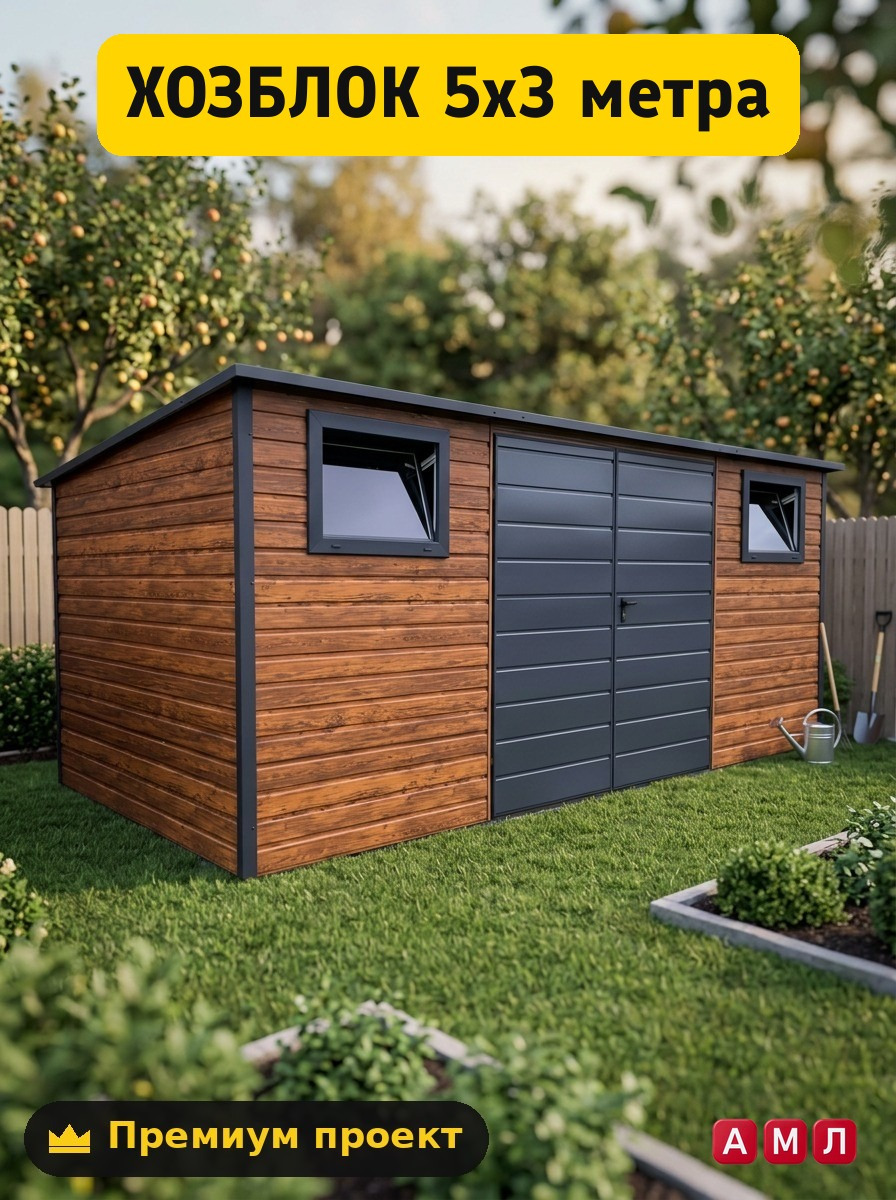

Премиум проект чертеж Хозблок 5х3 метра сарай из металла и дерева бытовка с распашными воротами построить

329 ₽

Смотреть проект

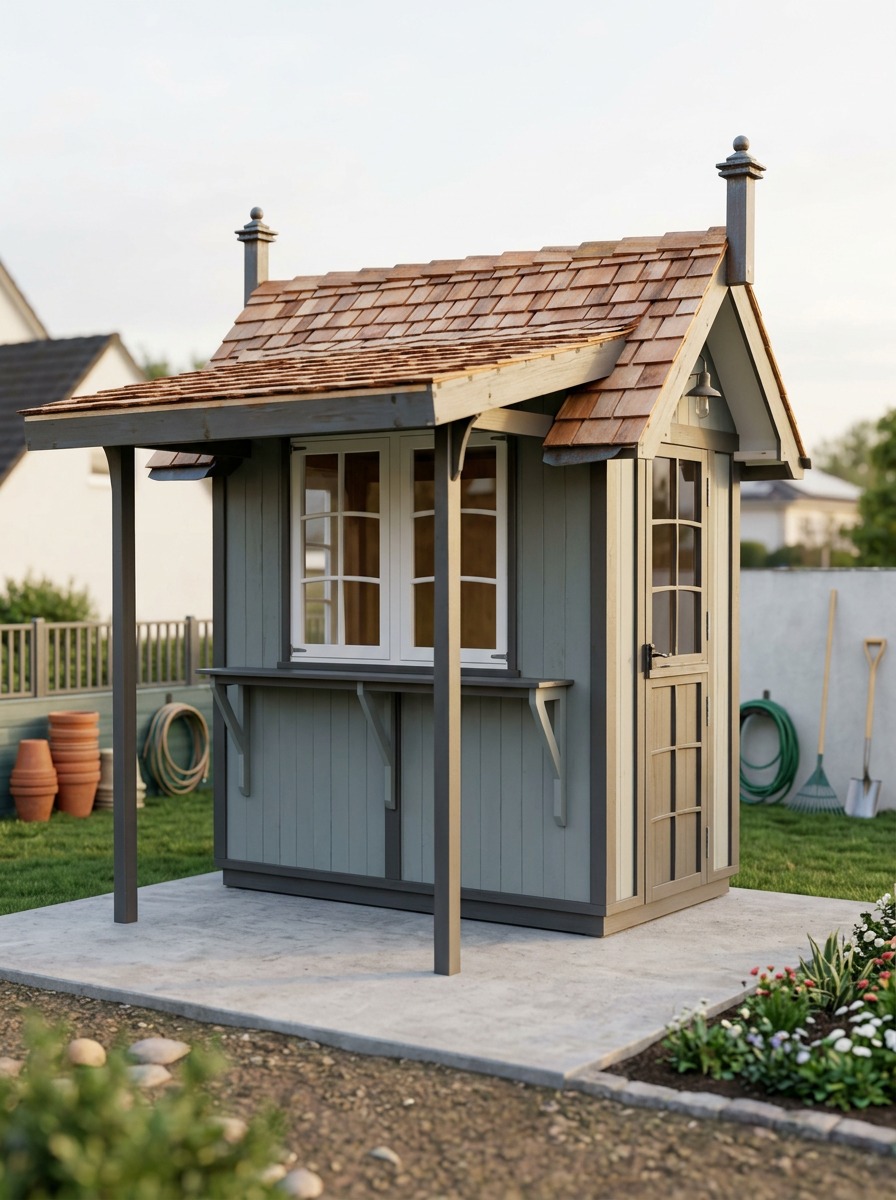

Премиум проект чертеж Хозблок 4.2х2.6 метра деревянный сарай бытовка с навесом построить

329 ₽

Смотреть проект

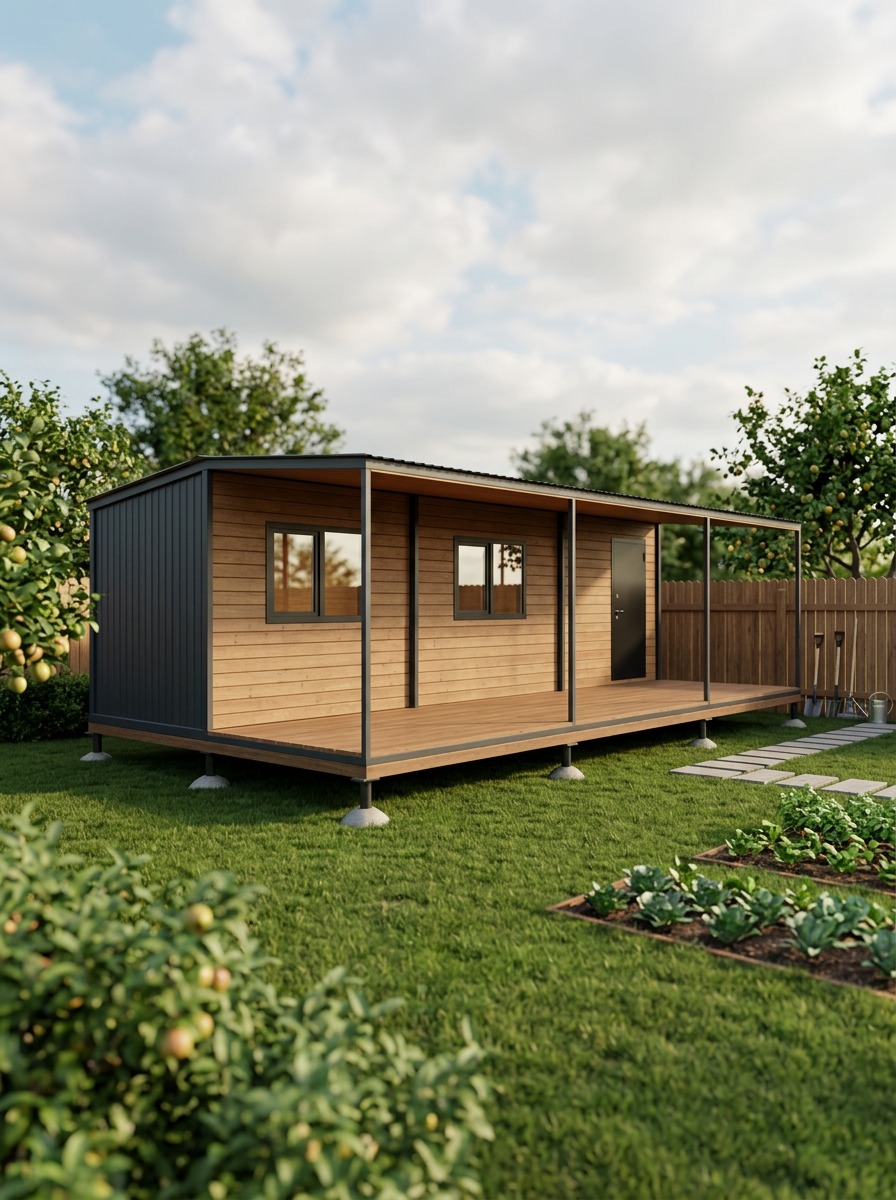

Премиум проект чертеж хозблок 9х3 метра каркасный из профтрубы и дерева с террасой и односкатной крышей построить
