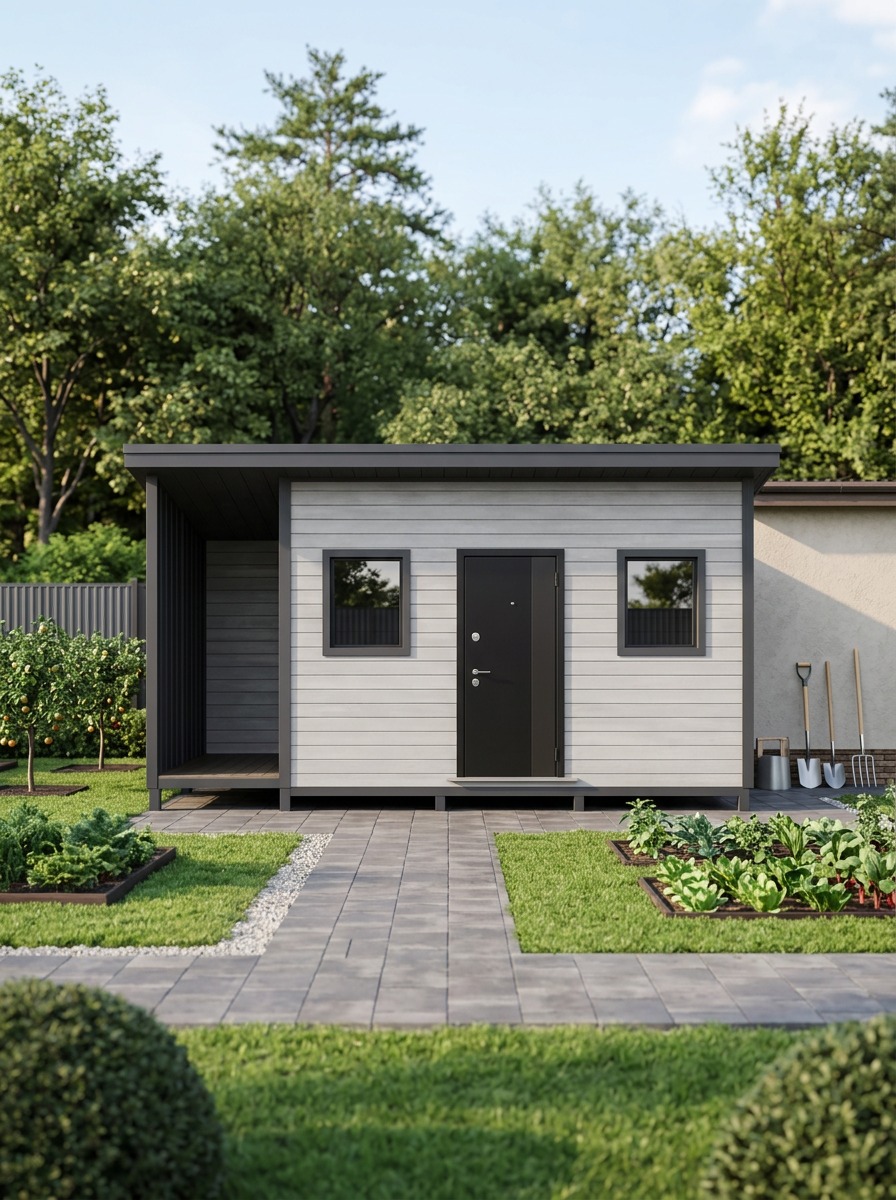

Чертеж хозблока 5х5 из бруса и каркаса: расчеты и самостоятельная сборка
Скачать этот проект-чертёж в PDF Постройка хозблока размером 5 на 5 метров позволяет получить полноценное хозяйственное помещение площадью 25 квадратных метров. На такой площади легко совместить мастерскую, зону хранения садовой техники, дровник или даже летний санитарный блок. Использование готового расчетного чертежа избавляет от перерасхода пиломатериалов и гарантирует надежность всей конструкции. В данном материале подробно разберем технологию возведения каркасного хозблока, выбор фундамента и пошаговый порядок монтажа. Конструктивные особенности и параметры строения 5 на 5 метровСтроение с габаритами 5000 на 5000 мм и высотой 2700 мм имеет оптимальное соотношение используемой площади и расхода материалов. При проектировании важно учитывать, что стандартный пиломатериал имеет длину 6 метров, поэтому детали каркаса кроятся с минимальным количеством остатков. Объем внутреннего пространства позволяет организовать перегородки, разделив сарай на несколько функциональных зон с отдельными входами. Верхний мауэрлат и стропильная система рассчитываются с учетом снеговой нагрузки конкретного региона, что исключает прогиб крыши в зимний период. Оптимальным выбором для несущих элементов является сухой обрезной или строганый брус, а также доска камерной сушки. Выбор фундамента под деревянный хозблокМасса деревянного хозблока 5х5 метров относительно небольшая, поэтому возведение дорогого ленточного фундамента глубокого заложения не требуется. Выбор основания зависит от типа грунта на участке и перепада высот.
Необходимые пиломатериалы и крепежные элементыДля сборки каркасного хозблока требуется строго определенный набор пиломатериалов. Нижняя обвязка выполняется из бруса сечением 150х150 мм или 100х150 мм, предварительно обработанного невымываемым антисептиком. Для стоек каркаса, угловых соединений и верхней обвязки используется доска 50х150 мм или брус 100х100 мм. Стропильная система собирается из доски 50х150 мм с шагом не более 600 мм для обеспечения жесткости. В качестве обшивки стен применяют имитацию бруса, вагонку, шпунтованную доску или плиты ОСП толщиной от 12 мм. Для сборки каркаса используются оцинкованные гвозди, конструкционные саморезы, усиленные перфорированные уголки и пластины.
Сборка нижней обвязки и монтаж лаг полаРаботы начинаются с укладки гидроизоляции из двух слоев рубероида на вершины опор или оголовки свай. Брус обвязки соединяется по углам в полдерева или в лапу, скрепляется нагелями или глухарями. Обязательно проверяются диагонали прямоугольника, разница между которыми не должна превышать 5 мм. После фиксации обвязки монтируются лаги пола из доски 50х150 мм на ребро с шагом 500 мм. На лаги укладывается черепной брусок, ветрозащитная мембрана, черновые доски, утеплитель и пароизоляция, после чего настилается чистовой пол. Сборка стеновых рам и укосинСборку стеновых секций удобнее производить на горизонтальном основании готового пола. Стойки раскладываются согласно размерам в чертеже, между ними фиксируются ригели, дверные и оконные проемы. Важным элементом жесткости являются укосины, которые врезаются в стойки и обвязочные брусья под углом 45 или 60 градусов. Поднятые вертикально стены выставляются по уровню, временно фиксируются подкосами и связываются между собой верхней двойной обвязкой. Правильно собранный каркас не должен иметь люфтов и раскачиваться при нажатии.
Монтаж стропильной системы и кровлиСтропильные ноги изготавливаются по шаблону с запилами в местах опирания на мауэрлат. Для сарая 5 на 5 метров применяют односкатную или двускатную стропильную систему с коньковым прогоном. На стропила натягивается гидроизоляционная супердиффузионная мембрана, которая прижимается бруском контробрешетки. Далее набивается шаговая обрешетка под выбранный кровельный материал. В качестве покрытия чаще всего используют профнастил, металлочерепицу или ондулин, карнизные свесы делаются вылетом не менее 400 мм для защиты стен от косого дождя. Внешняя обшивка и утепление конструкцииПосле завершения кровельных работ переходят к внешней отделке и утеплению хозблока. Изнутри каркаса между стойками вплотную укладываются плиты минеральной или каменной ваты толщиной 100 мм. Со стороны помещения утеплитель закрывается сплошным слоем пароизоляционной пленки с проклейкой всех стыков бутил каучуковой лентой. Внутренняя отделка выполняется из вагонки, фанеры или гипсокартона в зависимости от назначения помещения. Снаружи через вентилируемый зазор крепится имитация бруса или сайдинг, фасады покрываются защитным лессирующим составом в два слоя. Распространенные ошибки при самостоятельной постройкеНачинающие мастера часто допускают ошибки, которые снижают срок службы строения. Понимание этих нюансов позволяет избежать переделок в процессе эксплуатации.
Чтобы не тратить время на самостоятельные расчеты и избежать ошибок в размерах деталей, используйте проверенную документацию. Скачать подробный проект с профессиональными чертежами, спецификацией материалов и схемы сборки хозблока 5х5 метров вы можете на сайте ПроектСам. Это готовое решение позволит быстро заказать точный объем пиломатериалов и безошибочно собрать надежный сарай своими руками. Купить полный проектПолная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты. | |
