Чертеж хозблока 6х3 с террасой и окнами: как построить своими руками

Скачать этот проект-чертёж в PDF

Постройка функционального хозблока 6х3 метра с террасой позволяет решить проблему хранения инвентаря и обустройства комфортной зоны отдыха на даче. Использование готового конструкторского расчета исключает перерасход материала и гарантирует идеальную геометрию каркаса. В данном материале подробно разберем технологию самостоятельной сборки металлокаркасной бытовки по чертежам.

Конструктивные особенности и геометрия каркасного хозблока 6х3

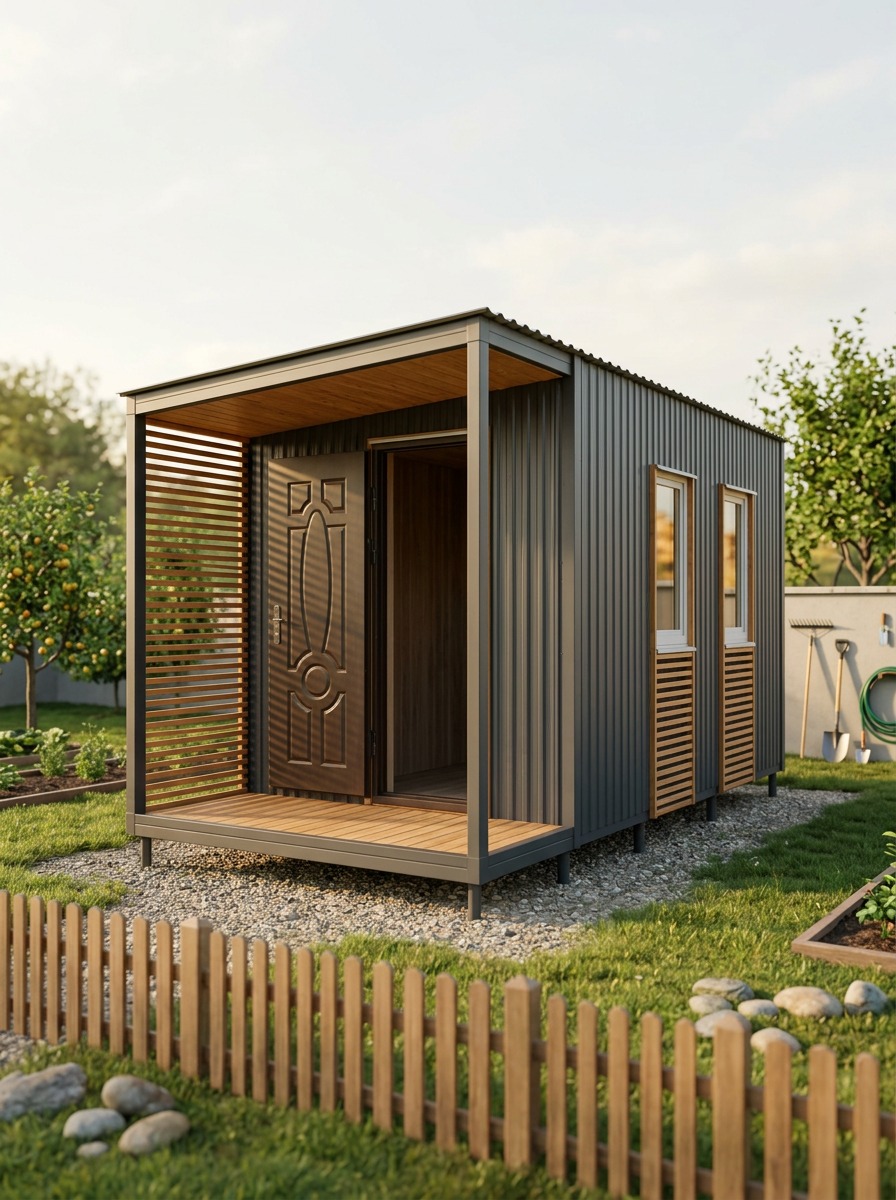

Пространственная структура постройки разделена на две функциональные зоны: закрытое помещение размером 4х3 метра и открытую террасу 2х3 метра. Габариты по внешнему контуру составляют 6000х3000 мм при высоте в коньке 2700 мм, что обеспечивает комфортный проход и рациональное использование внутреннего объема.

В качестве силового скелета выступает сварной или болотовой металлический каркас, отличающийся высокой пространственной жесткостью. Наружная обшивка комбинируется из профилированного листа и деревянных декоративных элементов. В проекте изначально заложены проемы под входную дверь и два световых окна, а также декоративные решетчатые панели для зоны отдыха.

Выбор фундамента и подготовка основания под металлический каркас

Малый собственный вес конструкции позволяет отказаться от дорогостоящего ленточного фундамента глубокого заложения. Оптимальным выбором для несущей способности такого объекта являются следующие варианты:

• Металлические винтовые сваи диаметром 89 мм с заложением ниже уровня промерзания грунта.
• Бетонные опорные блоки размером 200х200х400 мм, установленные на песчано-гравийную подушку.
• Монолитная железобетонная плита толщиной 150 мм для сложных и пучинистых грунтов.

При любом выборе основания необходима горизонтальная гидроизоляция из двух слоев рубероида или битумной мастики. Нижняя обвязка каркаса фиксируется к опорам анкерными болтами для предотвращения сдвига ветра.

Необходимые материалы и инструмент для сборки

Для выполнения всего комплекса монтажных работ потребуется стандартный набор строительного оборудования и закупка материалов по ведомости. В базу материалов входят профильная труба различного сечения, стеновой профнастил, брус для лаг пола и обрезная доска для отделки.

Для сборки металлоконструкции и обшивки мастера используют следующие инструменты:

1. Сварочный инвертор мощностью от 160 Ампер при выборе сварного типа соединений.
2. Угловая шлифовальная машина с отрезными и зачистными дисками.
3. Мощный шуруповерт с насадками под кровельные саморезы и биты шестигранники.
4. Лазерный или пузырьковый уровень длиною не менее 1.5 метра, стробильный квадрат и рулетка.

Сборка нижнего перекрытия и возведение силовых стеновых рам

Монтаж начинается со сборки ростверка из профильной трубы или швеллера. На готовый ростверк укладываются металлические или деревянные лаги с шагом 600 мм под укладку черного пола. Все стальные элементы покрываются антикоррозийным грунтом в два слоя до начала монтажных работ.

Далее производится сборка стеновых секций. Каждая рама собирается на ровной горизонтальной площадке по размерам, указанным в проектной деталировке. После проверки диагоналей стеновые панели поднимаются в вертикальное положение, выставляются по отвесу и фиксируются между собой временными укосинами с последующей проваркой или болтовым крепежом.

Устройство стропильной системы и кровельного пирога

Кровельная система хозблока выполняется в односкатном или двухскатном исполнении с оперением на верхнюю обвязку стеновых рам. Стропила изготавливаются из профильной трубы или сухой обрезной доски, обработанной огнебиозащитным составом. Шаг стропил рассчитан с учетом снеговых нагрузок конкретного региона.

Поверх стропил укладывается гидроизоляционная мембрана, которая прижимается контррейкой для обеспечения вентиляционного зазора. Далее монтируется обрешетка и укладывается финишное покрытие из профнастила или металлочерепицы с фиксацией кровельными саморезами с уплотнительной шайбой.

Обшивка фасада, установка окон и дверей

Внешняя отделка начинается с монтажа стенового профлиста на каркас с помощью саморезов по металлу. Листы укладываются внахлест на одну волну с обязательной проклейкой стыков герметиком в местах повышенной ветровой нагрузки. На зоне террасы устанавливаются декоративные деревянные рейки и перила.

В подготовленные проемы монтируются оконные блоки и входная металлическая или деревянная дверь. Зазоры по периметру коробок заполняются профессиональной монтажной пеной с последующей закрытием нащельниками. Терраса зашивается специальной террасной или шпунтованной доской с зазором для стока воды.

Расчет сметы и экономия при самостоятельной постройке

Самостоятельное строительство по готовым спецификациям обходится значительно дешевле заказа готовой бытовки с доставкой. Основная экономия достигается за счет отсутствия затрат на оплату труда сторонней бригады и точно рассчитанного объема закупок без лишнего остатка.

Стоимость готового конструкторского PDF-проекта составляет всего 329 рублей, что несопоставимо с возможными финансовыми потерями из-за испорченного при ошибках резки материала. Точная карта раскроя обшивки и деталей каркаса позволяет купить металл и пиломатериалы строго в нужном объеме.

Распространенные ошибки новичков при сборке хозблока

Главная ошибка неопытных строителей заключается в игнорировании проверки диагоналей на этапе сборки нижнего основания. Отклонение всего в пару сантиметров приведет к перекосу крыши и невозможности ровно смонтировать профнастил.

Второй частый недочет касается отсутствия антикоррозийной обработки сварочных швов и игнорирования вентиляционного зазор в кровле. Без правильного гидробарьера внутри помещения будет скапливаться конденсат, что приведет к быстрой коррозии металлического профиля и гниению деревянных лаг.

Чтобы избежать погрешностей в расчетах и не тратить время на самостоятельное черчение, разумнее использовать проверенное решение. Найти и скачать этот цифровой чертеж с подробной пошаговой инструкцией, спецификациями и узлами всего за 329 рублей можно на специализированном портале ПроектСам (proektsam.ru).

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.
