Чертеж хозблока 9х3 с дровником и беседкой: строим своими руками

Скачать этот проект-чертёж в PDF

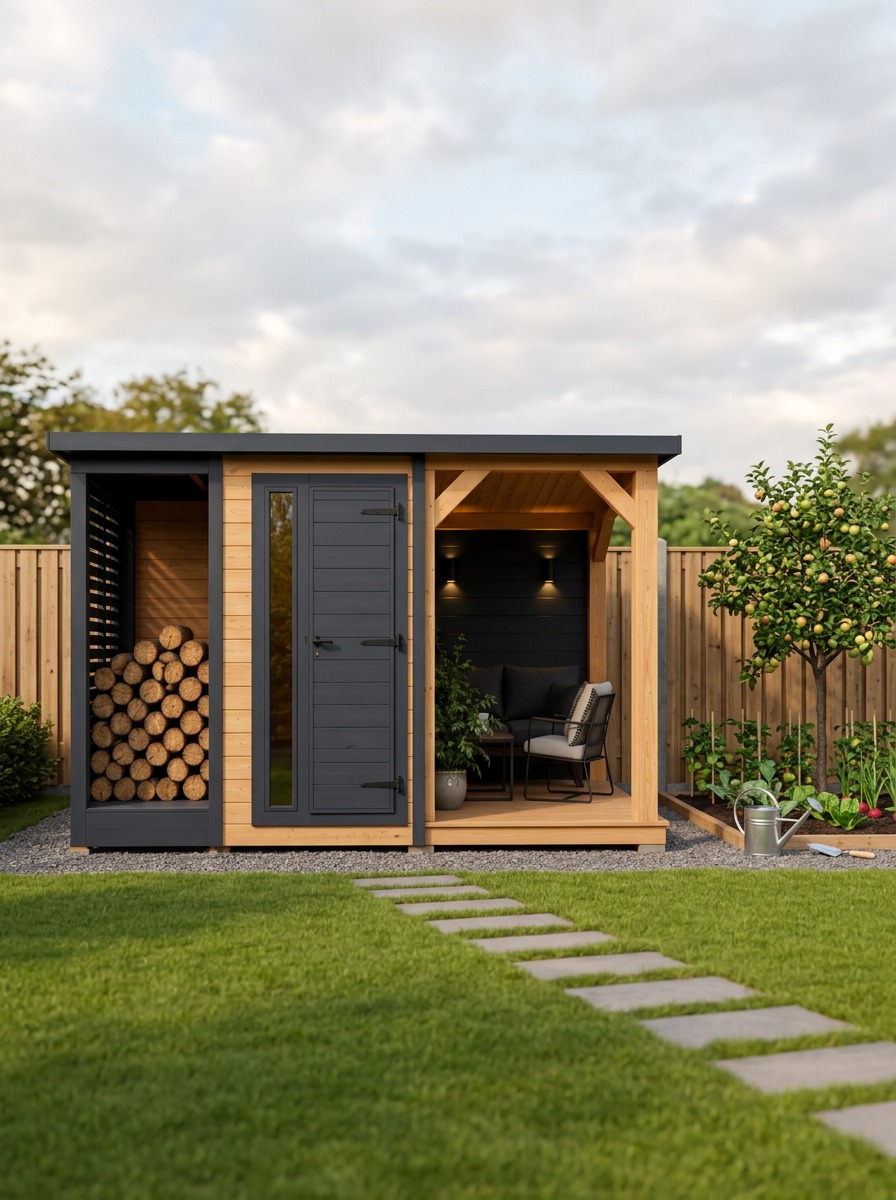

Грамотная организация пространства загородного участка требует совмещения хозяйственной и рекреационной зон. Готовый проект каркасной постройки размером 9000х3000х2600 мм объединяет закрытый сарай, вентилируемый дровник и открытую беседки в едином архитектурном объеме. Самостоятельная сборка по строгим чертежам позволяет существенно сократить расходы на привлекаемые бригады и материал.

Планировка и функциональное зонирование постройки 9х3 метра

Габариты основания 9000 на 3000 мм оптимальны для рационального раскроя стандартного пиломатериала длиной 6 метров. Общая площадь делится на три изолированные или смежные функциональные зоны. Закрытый блок занимает треть длины и предназначается для хранения садовой техники, инструмента и сезонного инвентаря.

Центральная или крайняя часть выделяется под навес для сушки и хранения дров. Открытая конструкция дровника обеспечивает постоянную сквозную вентиляцию, необходимую для правильной кондиции древесины. Оставшаяся площадь отводится под летнюю беседки, где свободно размещается садовая мебель и мангальная зона.

• Закрытый модуль хозблока: защита инструмента от осадков и краж.
• Открытый дровник: естественная сушка дров за счет свободного движения воздуха.
• Зона отдыха: защищенное от солнца и дождя пространство для досуга.

Конструктивные особенности и расчет нагрузки каркаса

Основу строения составляет классический деревянный каркас из обрезной доски и бруса. Нижняя обвязка выполнена из сухой сосновой доски сечением 150х50 мм, уложенной на ребро в два или три слоя. Вертикальные стойки каркаса связываются верхней обвязкой, образуя жесткий пространственный скелет.

Стропильная система рассчитывается с учетом снеговой нагрузки региона. В проекте применяются наслонные стропила из доски 150х50 мм с шагом 600 мм, что соответствуют стандартной ширине утеплителя. Наличие наглядных схем в формате PDF упрощает контроль геометрии стропильных ног и конькового узла.

Необходимые строительные материалы и крепежные элементы

Для реализации проекта требуется подготовленный пиломатериал естественной влажности или камерной сушки. Для обвязки и стоек каркаса применяется доска 150х50 мм и 100х50 мм. Настил пола и обшивку беседки рекомендуется выполнять из шпунтованной или террасной доски.

В качестве кровельного покрытия используется металлочерепица, профнастил или мягкая черепица. Крепеж включает оцинкованные саморезы, перфорированные стальные уголки, конструкционные шурупы и анкерные болты для фиксации нижней обвязки к фундаменту.

• Обрезная доска 150х50 мм для обвязки, стоек и стропил.
• Брусок 50х50 мм для контробрешетки и обрешетки.
• Плитные материалы ОСП 3 или вагонка для наружной обшивки.
• Гидро-ветрозащитные мембраны и пароизоляционные пленки.

Подготовка фундамента и монтаж нижней обвязки

Учитывая относительно небольшой вес каркасной конструкции, в качестве основания применяется мелкозаглубленный столбчатый фундамент или винтовые сваи. Свайный вариант предпочтительнее на пучинистых грунтах и участках с уклоном. Шаг установки опор не должен превышать 1500-2000 мм по осям.

Перед укладкой деревянных элементов оголовки свай изолируются двумя слоями рубероида. Нижняя обвязка собирается с обязательной проверкой диагоналей, отклонение не должно превышать 5 мм. Все пиломатериалы до начала монтажа обрабатываются трудновымываемым антисептиком глубокого проникновения.

Сборка стеновых рам и монтаж стропильной системы

Стеновые рамы удобнее собирать на горизонтальном основании по готовой карта раскроя. В деталировке указаны точные размеры всех вертикальных стоек, ригелей и укосин. Готовая рама поднимается в вертикальное положение, выставляется по уровню и фиксируется временными раскосами.

После сборки всех стен выполняется верхняя обвязка, которая связывает отдельные секции в единый контур. Далее монтируются стропильные ноги с запилами в местах опирания на обвязочный брус. По стропилам натягивается гидроизоляционная мембрана и набивается обрешетка.

1. Сборка стеновых рам на ровной плоскости по чертежным размерам.
2. Подъем, выравнивание по отвесу и фиксация стеновых секций.
3. Укладка верхней обвязки и монтаж стропильных ферм.
4. Укладка кровельного пирога и фиксация финишного покрытия.

Внутренняя и наружная отделка постройки

Наружная обшивка закрытого модуля выполняется имитацией бруса, блок-хаусом или листами ОСП под покраску. Для зоны дровника применяется реечная обшивка с зазором 20-30 мм для свободного прохождения воздуха. Это предотвращает загнивание древесины и ускоряет сушку дров.

Внутри хозяйственного блока монтируется пароизоляция, после чего стены обшиваются фанерой или вагонкой. Потолок беседки можно оставить открытым, окрасив стропильную систему защитными лессирующими составами, что придаст постройке эстетичный вид.

Расчет сметы и экономия при самостоятельной сборке

Заказ аналогичной постройки под ключ в строительной компании обойдется значительно дороже за счет оплаты услуг рабочих и наценки на материалы. Самостоятельный закуп пиломатериала по точной ведомости исключает лишние остатки и переплату. Подробный проект содержит полную спецификацию с указанием объема каждой детали в кубических метрах и штуках.

Основные статьи расходов при самостоятельной работе приходятся на пиломатериалы, кровельное покрытие и крепеж. Использование готового чертежа позволяет купить ровно столько доски и метизов, сколько требуется по технологии сборки.

Распространенные ошибки новичков при строительстве хозблоков

Частой ошибкой является пренебрежение диагональной жесткостью стен. Отсутствие постоянных укосин или плитной обшивки приводит к перекосу каркаса под ветровой нагрузкой. Также не следует уменьшать сечение стропил и увеличивать шаг между ними ради мнимой экономии.

Отсутствие гидроизоляционной прослойки между фундаментом и обвязкой вызывает быстрое гниение нижнего венца. Использование сырого пиломатериала без учета усушки приводит к появлению щелей и деформации обшивки в процессе эксплуатации.

Грамотно подготовленный цифровой проект с понятными чертежами, точной деталировкой и взрыв-схемами сборки можно приобрести на сайте ПроектСам (proektsam.ru). Готовые расчеты защитят от ошибок в размерах, сэкономят бюджет на пиломатериалы и ускорят возведение постройки на участке.
