Чертеж хозблока 9х3 с террасой: проект каркасника из профтрубы и дерева

Скачать этот проект-чертёж в PDF

Постройка функционального хозблока габаритами 9х3 метра позволяет решить сразу две задачи на дачном участке. Вы получаете просторное закрытое помещение для техники и инструмента, а также закрытую от осадков террасу для отдыха. Использование комбинированного каркаса из профильной трубы и бруса обеспечивает жесткость геометрии при разумных затратах. Самостоятельное строительство по готовым чертежам исключает перерасход материала и гарантирует надежность стропильной системы.

Конструктивные особенности и параметры хозблока 9 на 3 метра

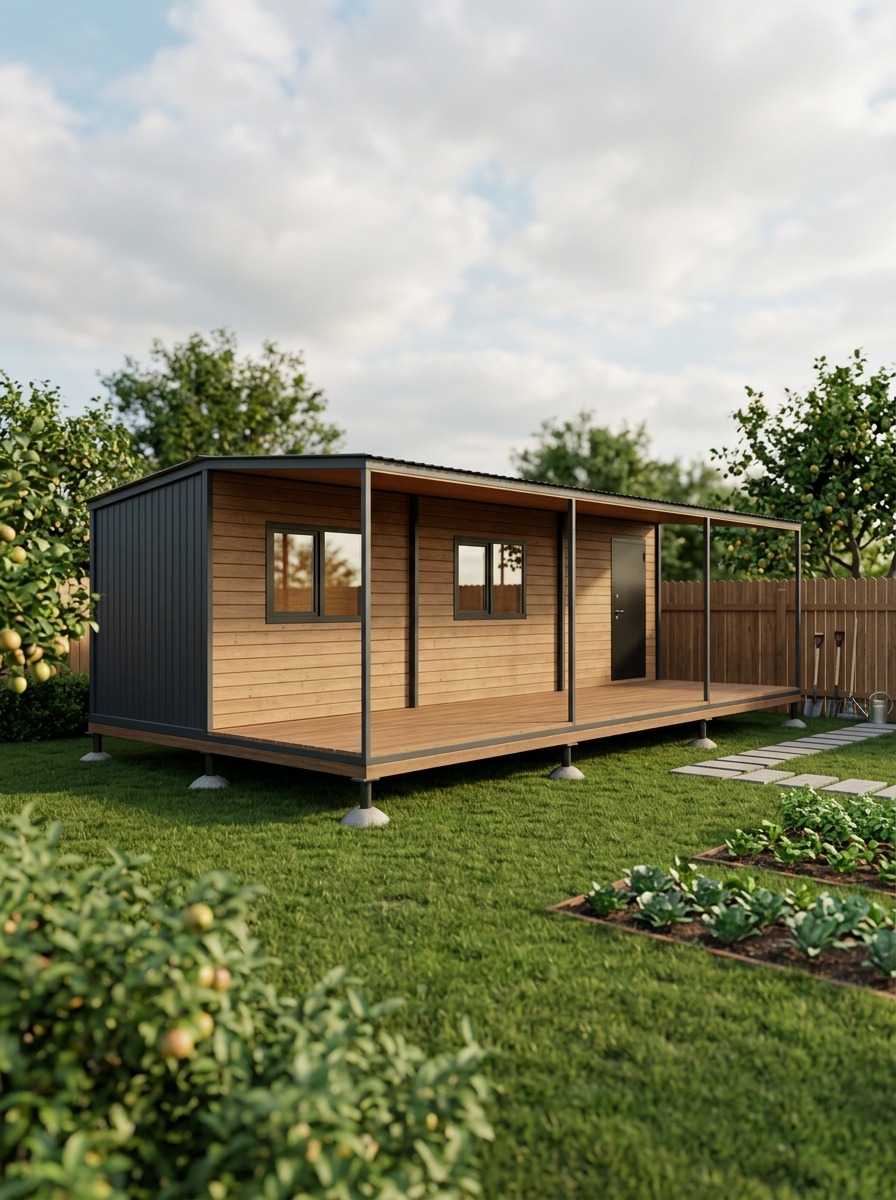

Габариты строения 9000х3000 мм при высоте 2800 мм образуют оптимальное соотношение площади и расхода материалов. Конструкция делится на два основных блока: закрытое хозяйственное помещение и открытую террасу на опорных столбах. Односкатная крыша с правильным уклоном обеспечивает эффективный сход снега и не перегружает фундамент.

Комбинированный каркас включает в себя несущие элементы из профильной трубы и деревянное наполнение. Профтруба задает жесткий контур здания, не подверженный усадке и деформации, а деревянный брус и доски используются для внутренней обрешетки, укладки пола и внешней обшивки. Наличие оконных и дверных проемов изначально закладывается в сборочный чертеж, что исключает подгонку по месту.

Преимущества комбинации профильной трубы и пиломатериалов

Выбор в пользу комбинированного каркаса обусловлен высокой прочностью конструкции. Металлический силовые стойки и нижняя обвязка принимают на себя ветровые и снеговые нагрузки, предотвращая перекос дверей и окон со временем.

• Высокая пространственная жесткость при меньшем весе конструкции.
• Долговечность нижнего венца при контакте с основанием.
• Простота монтажа деревянной обшивки к металлическому каркасу через закладные элементы или саморезы по металлу.
• Легкость модернизации и возможность обшивки любым листовым материалом или сайдингом.

Расчет и подбор строительных материалов

Для сборки силового каркаса применяется профильная труба сечением 80х80 мм или 100х50 мм с толщиной стенки не менее 3 мм. Для верхней и нижней обвязки, а также стропил используется сухой обрезной брус и доска 150х50 мм. Древесина предварительно обрабатывается огнебиозащитными составами в два слоя.

В качестве кровельного покрытия применяется профнастил или металлочерепица. Для обшивки стен подходит имитация бруса, блок-хаус или профлист. Для сборки каркаса потребуется комплект метизов: сварочные электроды, анкерные болты, кровельные саморезы и усиленные уголки.

Необходимый инструмент и оборудование для монтажа

Подготовка инструмента напрямую влияет на скорость и точность сборки. Поскольку проект содержит точные размеры в миллиметрах, инструмент должен обеспечивать минимальную погрешность при резке.

1. Сварочный аппарат инверторного типа и маска.
2. Угловая шлифовальная машина с отрезными и зачистными дисками.
3. Торцовочная пила по дереву или циркулярная пила.
4. Мощный шуруповерт и набор бит.
5. Лазерный или водяной уровень, рулетка, угольник.

Фундамент и устройство нижнего силового контура

Для хозблока размером 9х3 метра оптимально подходит свайно-винтовой фундамент или опорно-столбчатое основание из бетонных блоков. Сваи закручиваются ниже уровня промерзания грунта с шагом не более 1.5-2 метров, после чего оголовки нивелируются в один горизонт.

На оголовки укладывается гидроизоляция, затем монтируется ростверк из профильной трубы или бруса. Металлический нижний контур тщательно проваривается, сварные швы зачищаются и покрываются антикоррозийным грунтом. Это создаст надежную базу для монтажа вертикальных стоек и пола террасы.

Пошаговая сборка каркаса и стропильной системы

Сборка начинается с установки уголков и промежуточных стоек из профтрубы. Стойки фиксируются прихватками, выставляются строго по вертикали с помощью отвеса и провариваются сплошным швом. На стойки укладывается верхняя обвязка, формирующая угол наклона односкатной крыши.

Далее монтируется деревянная система стропил. Доски 150х50 мм укладываются в заранее подготовленные пазы или крепятся на металлические кронштейны. Поверх стропил натягивается ветро-гидрозащитная мембрана, набивается контррейка для вентиляционного зазора и выполняется обрешетка под кровельный материал.

Обустройство террасы и обшивка внутренних помещений

Терраса требует особого внимания к настилу пола. На лаги укладывается террасная или лиственничная доска с технологическим зазором в 3-5 мм для стока воды и вентиляции. Опорные столбы террасы связываются с общим каркасом здания, формируя единый визуальный ансамбль.

Стены хозблока обшиваются снаружи выбранным материалом по каркасу. При необходимости утепления между стойками укладывается базальтовая вата, которая закрывается изнутри пароизоляционной пленкой и обшивается ОСБ плитами или вагонкой.

Распространенные ошибки при самостоятельной сборке

Отказ от предварительного чертежа часто приводит к нестыковкам пиломатериала и перерасходу металла. Ошибки в расчете уклона односкатной крыши вызывают прогиб стропил под тяжестью снега зимой.

Использование сырой древесины без антисептирования приводит к появлению плесени под обшивкой. Отсутствие вентиляционного зазора между мембраной и кровлей вызывает скопление конденсата. Отклонения от вертикали при сварке стоек усложняют последующий монтаж окон и дверей.

Чтобы избежать ошибок в расчетах и не тратить время на самостоятельное вычерчивание узлов, используйте готовый комплект документации. Скачать профессиональный PDF проект с детальной пошаговой схемой сборки и точными размерами можно на сайте ПроектСам (proektsam.ru). Это позволит сразу приступить к закупке материалов и сборке хозблока без лишних затрат.
