Чертеж хозблока с гаражом 4.2х1.8 м: сборка своими руками

Скачать этот проект-чертёж в PDF

Постройка компактного хозблока размером 4.2 на 1.8 метра позволяет решить проблему хранения садовой техники, инструмента или легкого транспорта вроде квадроцикла. Каркасная технология обеспечивает быстрый монтаж и хорошую прочность конструкции при минимальных затратах на фундамент. Наличие выносного пандуса и широкой двойной двери делает эксплуатацию строения максимально удобной. В этой статье подробно разобраны нюансы конструирования, подбора пиломатериалов и последовательность самостоятельного монтажа.

Конструктивные особенности и параметры хозблока 4.2х1.8 метра

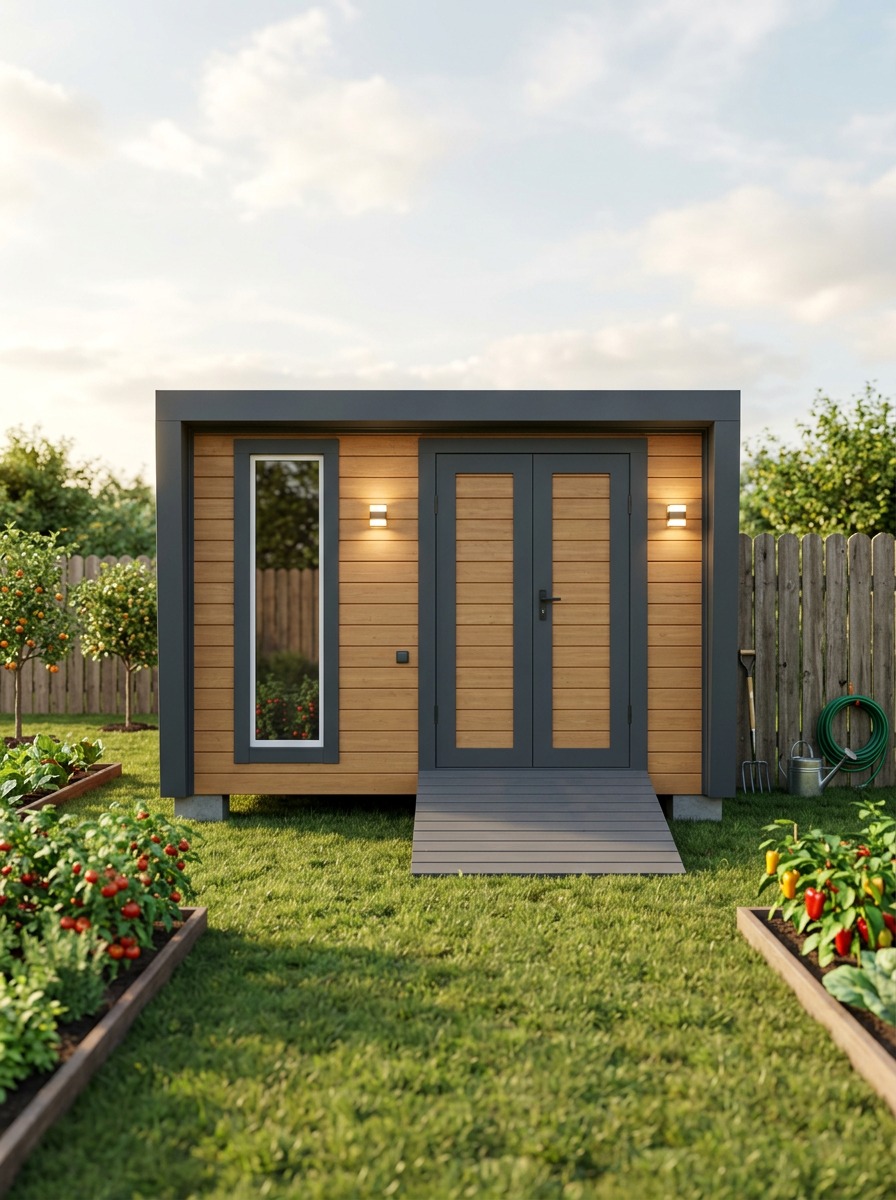

Проект представляет собой прямоугольное каркасное строение с общими габаритами 4200х1800 мм по осям и высотой 2300 мм. Такие пропорции позволяют разместить объект вдоль забора или стены основного дома, сохраняя полезную площадь участка. Двустворчатая распашная дверь шириной не менее 1200 мм обеспечивает свободный заезд техники и погрузку крупногабаритных вещей.

Для естественного освещения предусмотрена установка узкого оконного стеклопакета, который не снижает взломостойкость постройки. Главная фишка конструкции заключается в наличии съёмного или стационарного выносного пандуса. Он сводит на нет перепад высот между грунтом и уровнем пола, что исключает повреждение нижней обвязки при заезде heavy оборудования.

Выбор пиломатериалов и крепежа для несущего каркаса

Основой постройки служат сухие обрезные или строганые доски и брус. Для нижней обвязки рекомендуется использовать брус 100х150 мм или сдвоенную доску 50х150 мм, обработанную невымываемым антисептиком. Силовой каркас стен собирается из доски сечением 50х100 мм, что вполне достаточно для построек подобного типа.

• Для стропильной системы применяется доска 50х150 мм с шагом не более 600 мм.
• Для обшивки пола используется шпунтованная доска толщиной от 35 мм или влагостойкая фанера ФСФ 18-21 мм.
• В качестве крепежа применяются оцинкованные гвозди, конструкционные саморезы и перфорированные стальные уголки.

Использование материалов естественной влажности не рекомендуется. Это может привести к перекосу оконных и дверных проемов после высыхания древесины.

Варианты внешнего и внутреннего утепления и облицовки

Внешняя отделка виниловым или металлическим сайдингом защищает деревянный остов от осадков и ультрафиолета. Под сайдинг обязательно монтируется гидроветрозащитная мембрана и обрешетка из рейки 20х40 мм для создания вентиляционного зазора. Облицовку можно расположить как горизонтально, так и вертикально в зависимости от выбранного фасадного профиля.

Если планируется использовать хозблок в качестве мастерской, стоит предусмотреть утепление. В каркас закладываются плиты базальтовой ваты толщиной 100 мм. Изнутри утеплитель закрывается пароизоляционной пленкой с проклейкой стыков, после чего стены обшиваются ОСБ плитами или вагонкой.

Подготовка основания и устройство фундамента

Ввиду малого веса каркасного хозблока 4.2х1.8 метра полноценный ленточный или плитный фундамент не требуется. Оптимальным выбором станет мелкозаглубленный столбчатый фундамент из бетонных блоков 200х200х400 мм или винтовые сваи диаметром 76-89 мм.

1. По периметру снимается плодородный слой почвы и подготавливается песчано-гравийная подушка.
2. Устанавливаются опорные точки с шагом не более 1.5 метра по длинной стороне.
3. По верху опор укладывается два слоя рубероида для гидроизоляции нижней обвязки.

Геометрия расстановки опор проверяется измерением диагоналей, расхождение не должно превышать 5 мм.

Пошаговый алгоритм сборки каркаса и крыши

Сборка начинается с монтажа нижней обвязки и лаг пола, которые обрабатываются защитными составами. Затем на ровном основании собираются стеновые секции в горизонтальном положении и поднимаются в вертикальное положение. Каждая стена выставляется по уровню и фиксируется временными укосинами.

После скрепления стен верхней двойной обвязкой устанавливаются стропильные ноги. На стропила укладывается гидроизоляция, контррейка и обрешетка под кровельное покрытие. В качестве кровли отлично подойдет профнастил или металлочерепица. Заключительным этапом кровельных работ становится монтаж карнизных и торцевых планок.

Изготовление выносного пандуса для техники

Пандус обеспечит удобный въезд газонокосилки, мопеда или квадроцикла. Конструктивно он состоит из наклонных лаг и настила. Угол наклона не должен превышать 15-20 градусов, чтобы заезд был безопасным даже в мокрую погоду.

Лаги пандуса опираются на тротуарную плитку или бетонированную площадку у входа. Для настила используется рифленая металлическая полоса или доска с нанесенными противоскользящими насечками. Важно предусмотреть металлический уголок в месте примыкания пандуса к порогу хозблока, чтобы защитить брус обвязки от сколов.

Расчет бюджета и сметы на материалы

Для ориентировочной оценки затрат стоит разделить смету на основные категории. Основную часть расходов составляет пиломатериал, на который уйдет порядка 60% бюджета. Оставшиеся средства распределяются между отделочными материалами, кровельным покрытием и крепежом.

• Пиломатериалы брус и доска около 1.2-1.5 кубических метров.
• Сайдинг со стартовыми и угловыми профилями около 25 квадратных метров.
• Кровля профнастил или черепица около 9-10 квадратных метров.
• Крепеж, петли, замок, мембраны и антисептик.

Самостоятельная сборка по готовым чертежам позволяет сэкономить на бригаде строителей до половины общей стоимости объекта.

Типичные ошибки при самостоятельной постройке

Частая ошибка новичков заключается в отсутствии укосин или плитной обшивки, из-за чего каркас теряет пространственную жесткость. Также часто забывают про вентиляционный зазор под сайдингом, что приводит к скоплению конденсата и гниению древесины.

Ещё одна проблема связана с неверным расчетом нагрузки на пандус, когда тонкая доска прогибается под весом техники. Заранее заложенные в проект размеры и спецификации материалов помогают избежать перерасхода бруса и гарантируют долговечность всей постройки.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок в разметке узлов, воспользуйтесь готовым решением. На сайте ПроектСам (proektsam.ru) вы можете скачать профессиональный проект хозблока 4.2х1.8 метра с детальной 3D схемой, чертежами и полной таблицей материалов всего за 329 рублей.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж хозблок с гаражем 4.2х1.8 метра каркасный из дерева с облицовкой из сайдинга и пандусом построить - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D

329 ₽

Смотреть проект

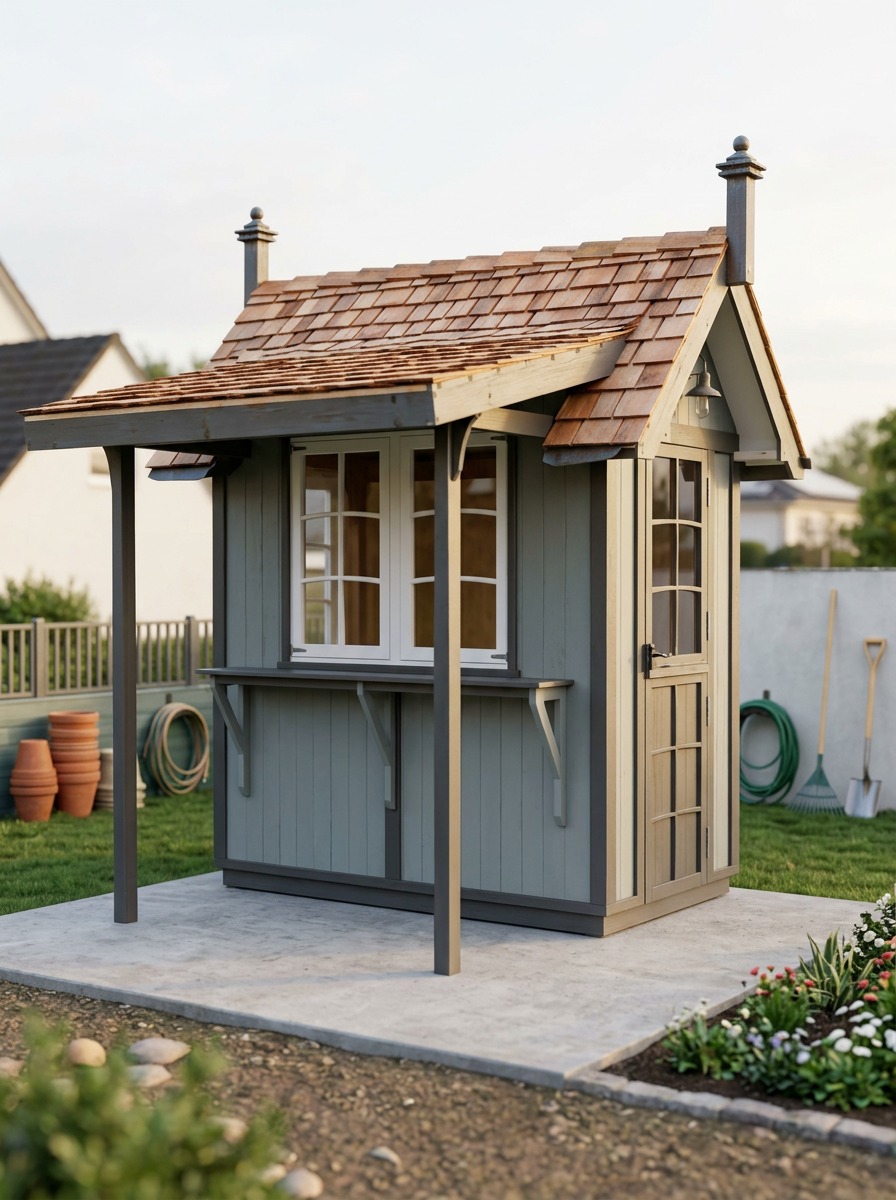

Премиум проект чертеж Хозблок 4.2х2.6 метра деревянный сарай бытовка с навесом построить

329 ₽

Смотреть проект

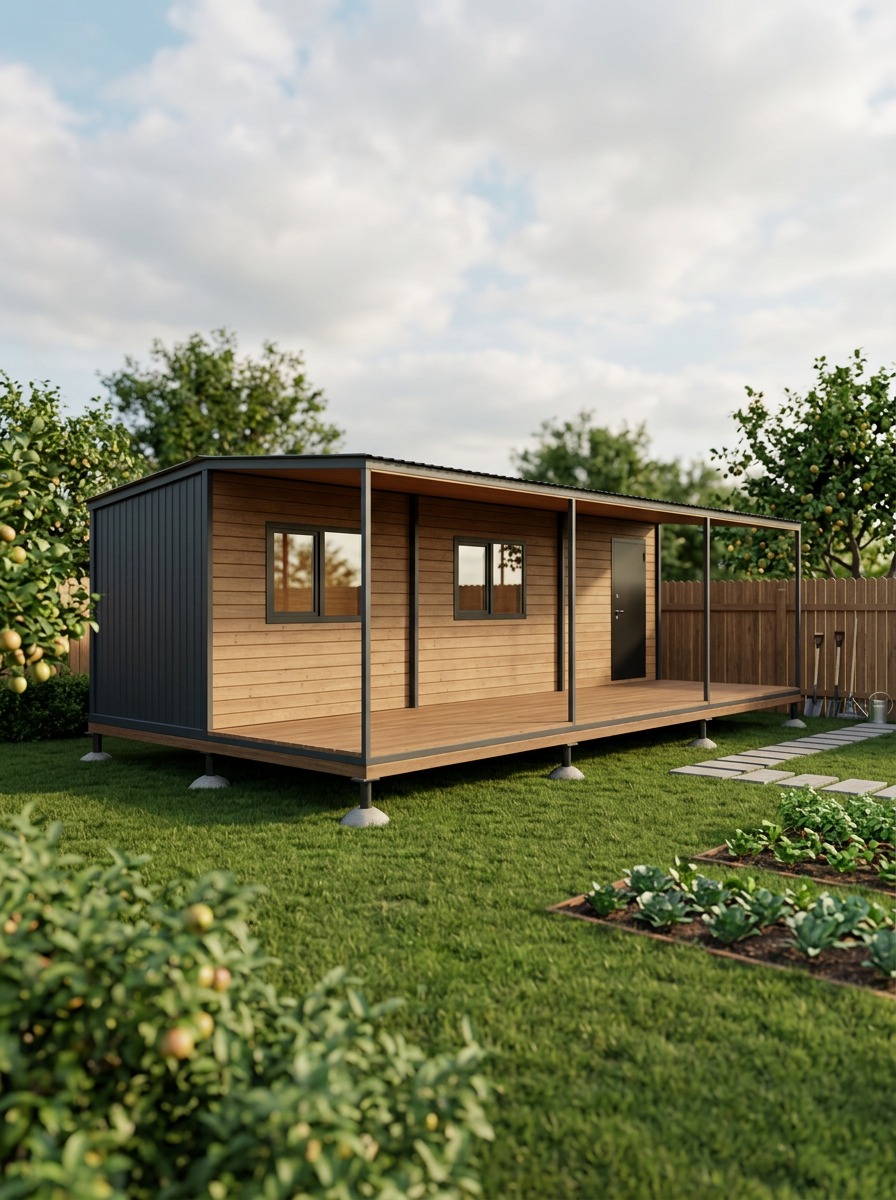

Премиум проект чертеж хозблок 9х3 метра каркасный из профтрубы и дерева с террасой и односкатной крышей построить - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D
