Изготовление металлической дровницы крестового типа требует точности в расчетах и соблюдения геометрии при сварке. Конструкция обеспечивает правильную вентиляцию дров и удобный доступ к поленьям у камина. Использование профессионального чертежа позволяет избежать перерасхода материала и получить эстетичное изделие.

Конструктивные особенности крестовой дровницы

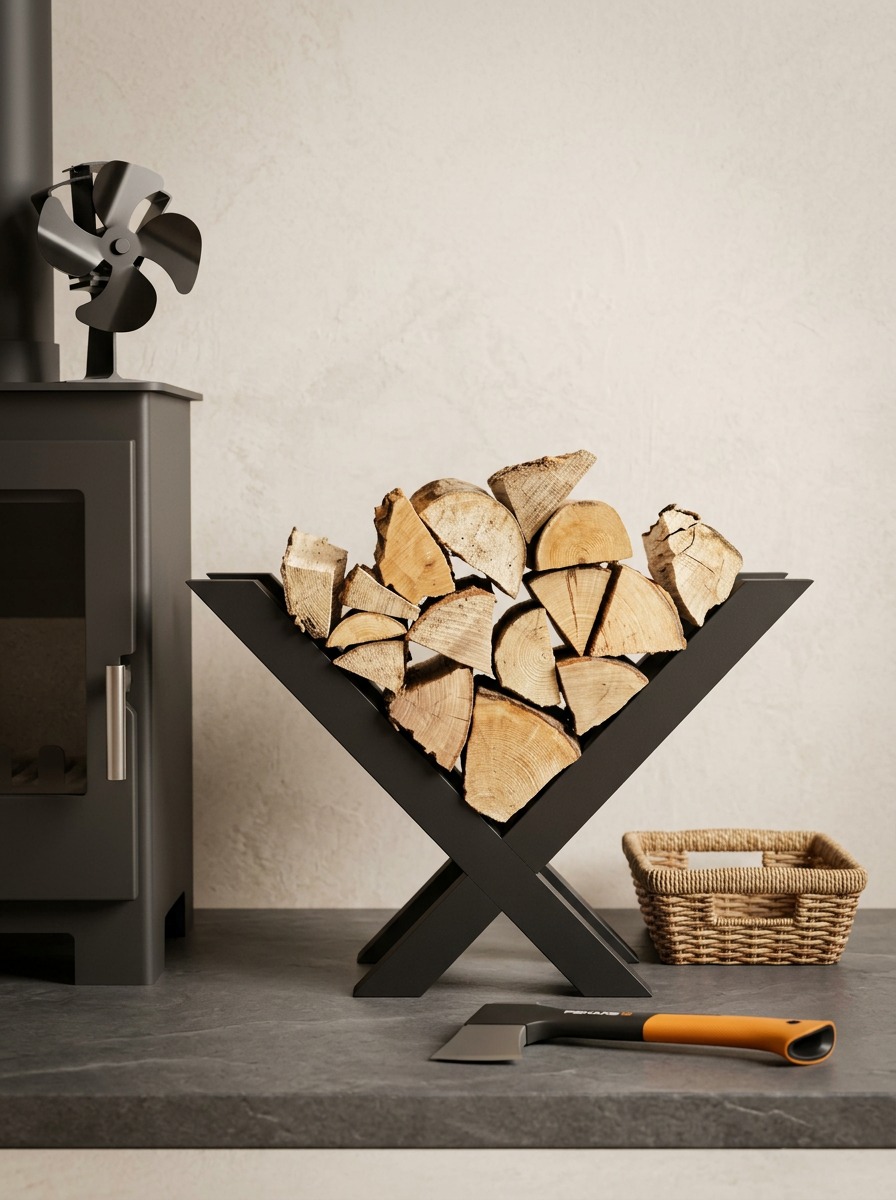

Крестовая дровница представляет собой жесткую сварную конструкцию, где несущие элементы пересекаются под углом. Такая форма оптимальна для удержания поленьев, так как нагрузка распределяется равномерно по опорным точкам. Габариты 650 на 300 на 450 миллиметров считаются стандартными для домашнего использования, так как они позволяют разместить запас дров на один вечер.

Подбор материалов и металлопроката

Для сборки классической модели чаще всего применяется стальной профиль с сечением 20 на 20 миллиметров. Черная сталь требует обязательной антикоррозийной обработки и окрашивания, тогда как нержавеющая сталь сохраняет вид без дополнительного покрытия. Толщина стенки металла в 1.5 или 2 миллиметра обеспечивает достаточную прочность при минимальном общем весе конструкции.

Необходимый набор инструментов для мастера

В процессе работы вам потребуется сварочный аппарат инверторного типа, угловая шлифовальная машина для нарезки профиля и зачистки швов. Для точного соблюдения углов обязательно используйте магнитные угольники и слесарный верстак с ровной поверхностью. Также подготовьте струбцины для фиксации заготовок перед прихваткой и электроды подходящего диаметра.

Технология раскроя и подготовки заготовок

Качественная сборка начинается с точной нарезки профиля согласно карте раскроя. Ошибки в один миллиметр на этапе запила приводят к перекосам всей конструкции, которые невозможно исправить сваркой. После резки обязательно снимите фаски с торцов, чтобы обеспечить качественное проплавление металла при соединении элементов.

Поэтапная сборка каркаса

Сначала собираются боковые крестовины, которые должны быть зеркально идентичными. После фиксации боковин устанавливаются поперечные перемычки, задающие ширину изделия и его устойчивость. Важно проводить сварку короткими проходами, перемещаясь по периметру, чтобы избежать термической деформации тонкостенного металла.

Финальная обработка и отделка

После завершения сварочных работ швы зачищаются лепестковым диском до гладкого состояния. Поверхность металла обезжиривается растворителем перед нанесением грунта по металлу. Для финишного слоя рекомендуются порошковые краски или молотковые эмали, которые создают долговечное покрытие, устойчивое к механическим повреждениям при загрузке дров.

Распространенные ошибки при изготовлении

Новички часто пренебрегают фиксацией деталей струбцинами, что приводит к уводу геометрии после остывания шва. Еще одна частая проблема, это отсутствие контроля вертикали при сборке, из за чего дровница получается неустойчивой. Также не стоит перегревать металл в одной точке, иначе профиль может прогореть или деформироваться.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок в геометрии, рекомендуем воспользоваться готовым цифровым проектом. Полный комплект чертежей с размерами, картой раскроя и пошаговой инструкцией сборки можно скачать на сайте ПроектСам всего за 329 рублей.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

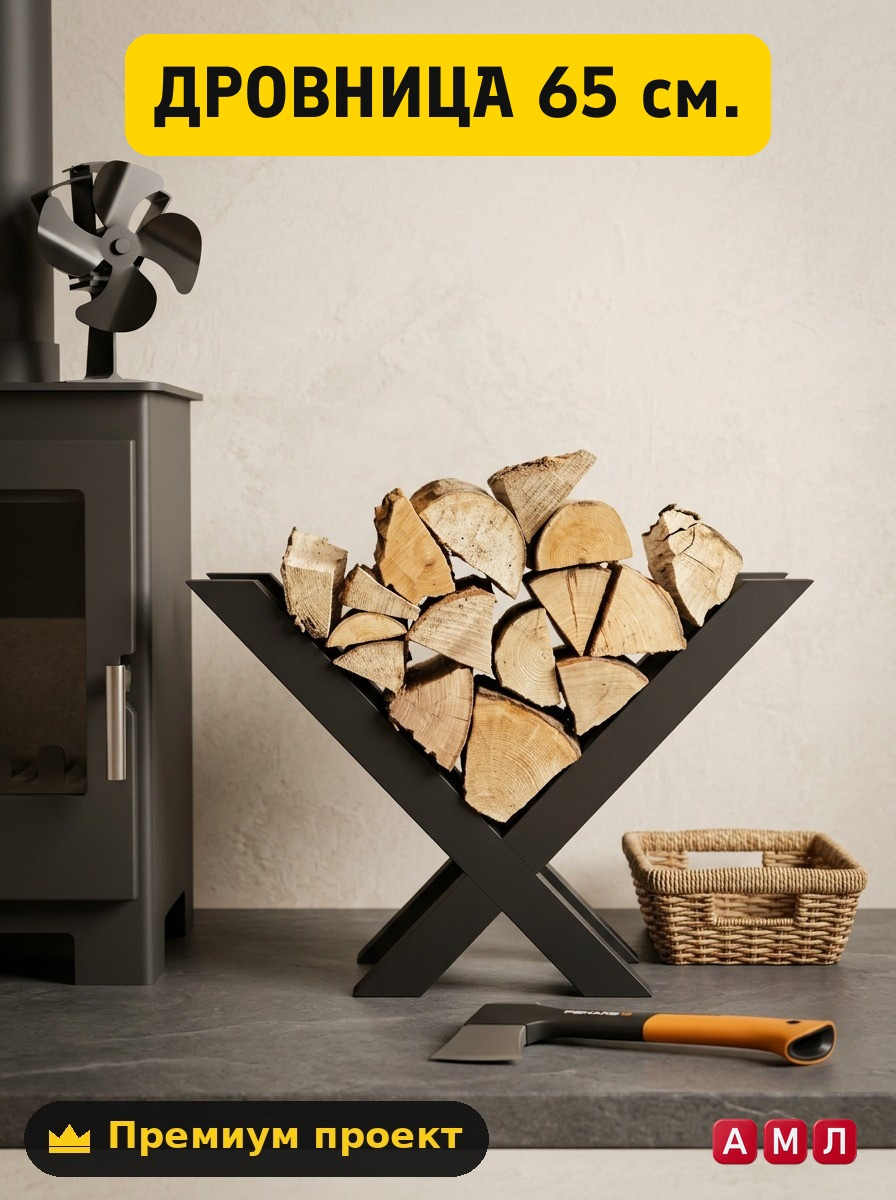

Премиум проект чертеж Дровница для камина кованая крестовая из металла дровник для дома сделать - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D

329 ₽

Смотреть проект

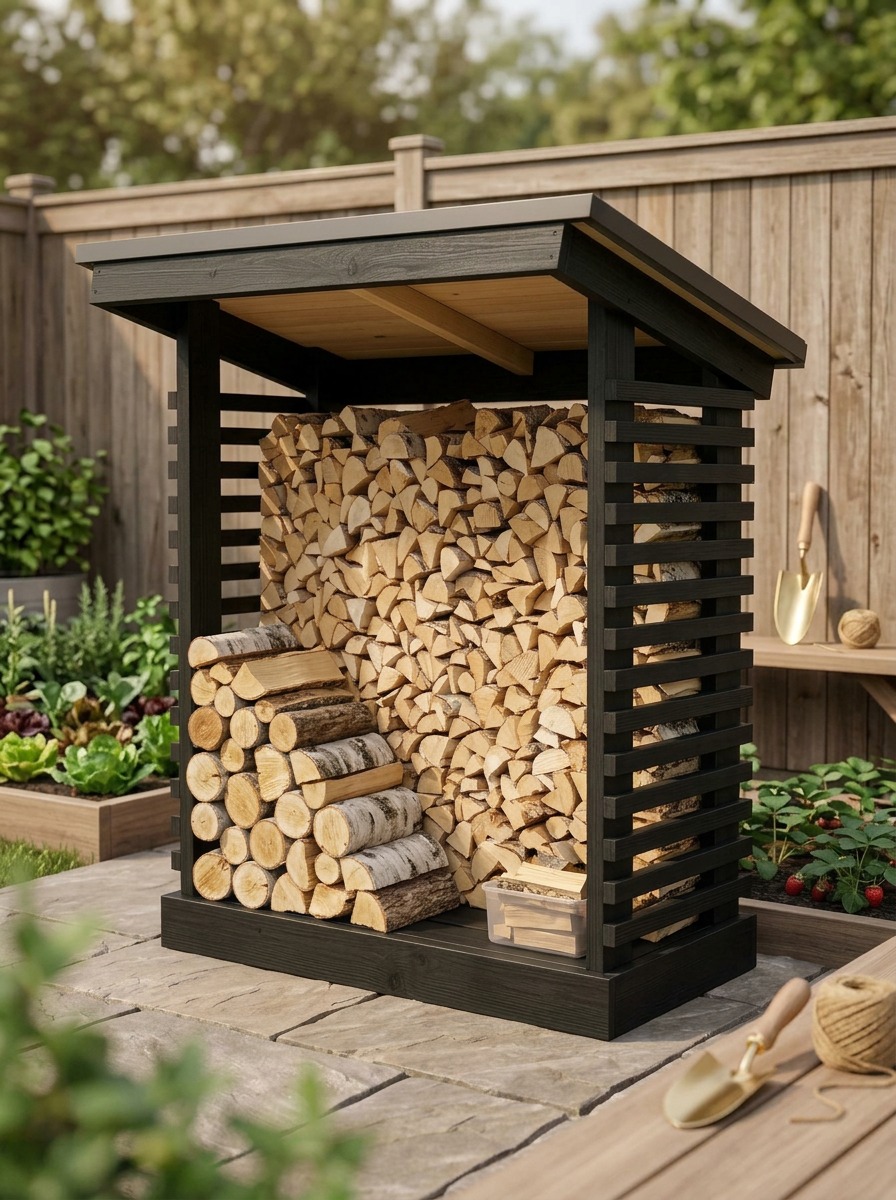

Премиум проект чертеж Деревянный дровник 200 см. дровница для улицы с большой крышей построить - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D

329 ₽

Смотреть проект

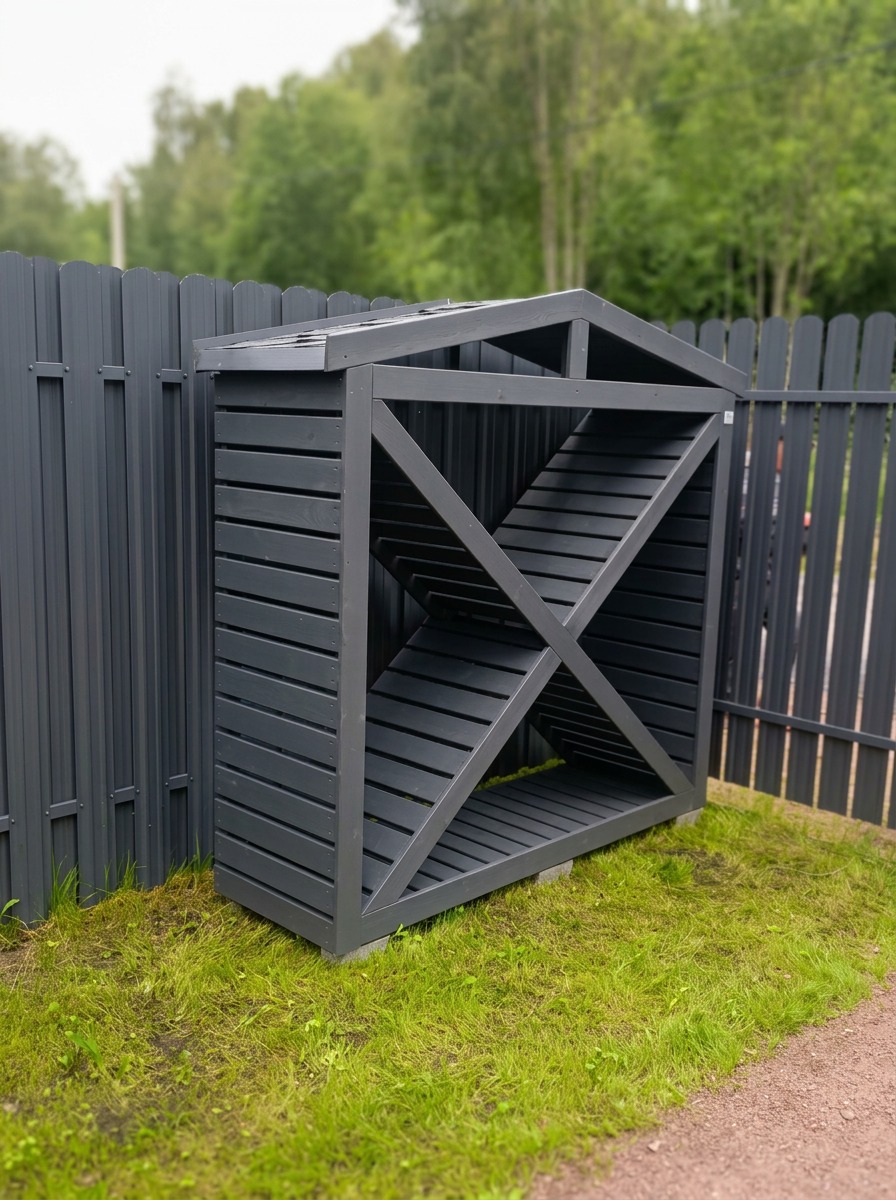

Премиум проект чертеж дровник 160 см. деревянный из бруса уличный с крышей дровница на дачу изготовить - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D
