Чертеж летней кухни 160 см с раковиной и деревянной столешницей своими руками

Скачать этот проект-чертёж в PDF

Грамотно организованная рабочая зона на даче или веранде значительно упрощает готовку на свежем воздухе и уборку после нее. Деревянный кухонный модуль размером 1600 на 600 мм с интегрированной раковиной сочетает компактность и высокую функциональность. Собрать такую конструкцию самостоятельно можно за выхи, если иметь под рукой точную деталировку, ведомость материалов и понятную последовательность монтажа.

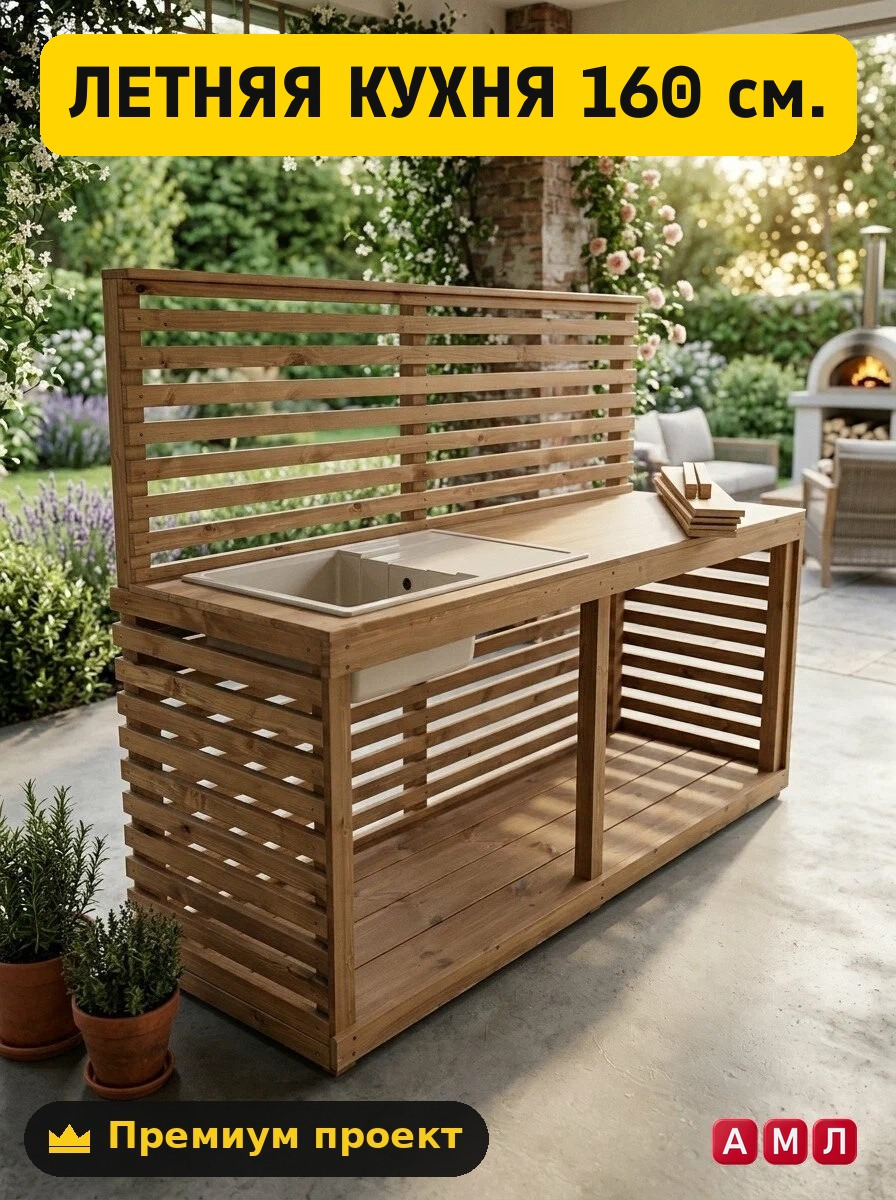

Конструктивные особенности уличного кухонного модуля 160 на 60 см

Размер 1600х600х1100 мм выбран не случайно. Это классический стандарт эргономики, который позволяет с комфортом работать человеку любого роста. Глубина столешницы 600 мм совпадает с параметрами стандартной бытовой кухонной мебели, что упрощает выбор и встраивание моек любого типа.

Конструкция состоит из нескольких ключевых узлов:

• Силовой несущий каркас из бруса, воспринимающий основные нагрузки.
• Вместительная нижняя полка для хранения утвари, газового баллона или казана.
• Настил столешницы с выпилом под накладную или врезную чашу.
• Защитный задний борт высотой 200 мм, предотвращающий падение предметов за модуль.

Правильный расчет узлов обеспечивает устойчивость даже при установке тяжелой чугунной посуды или загруженного водонагревателя.

Материалы для сборки и требования к их подготовке

Так как мебель эксплуатируется на улице, к выбору пиломатериалов нужно подойти ответственно. Оптимальным выбором по соотношению цены и прочности является лиственница или сухая строганая сосна сортности АБ.

Для работы потребуется следующий набор заготовок:

• Брус 50х50 мм или 40х70 мм для сборки несущих стоек и обвязки.
• Доска 20х100 мм или 25х120 мм для зашивки столешницы и нижней полки.
• Мебельный щит толщиной 28 или 40 мм, если требуется сплошная гладкая поверхность.
• Крепежные элементы, включая нержавеющие или оцинкованные саморезы по дереву.
• Столярный клей класса D4, устойчивый к влаге и перепадам температур.

Весь материал перед начальным раскроем обязательно выдерживают на участке два-три дня для выравнивания влажности с окружающей средой.

Необходимый инструмент для столярных работ

Сборка модуля не требует дорогого профессионального станочного парка. Почти весь инструмент найдется у домашнего мастера или может быть взят в аренду.

В базовый комплект входят:

1. Торцовочная или циркулярная пила для точного реза под прямым углом.
2. Электролобзик с пилками по дереву для фигурного выпила под раковину.
3. Шуруповерт с набором бит и сверл по дереву.
4. Эксцентриковая или ленточная шлифовальная машина с зернистостью от 80 до 240.
5. Измерительный инструмент, включая угольник, рулетку и длинный уровень.

Подготовка качественного инструмента прямо влияет на чистоту реза и отсутствия сколов на лицевых поверхностях.

Пошаговый процесс изготовления каркаса и основания

Сборку начинают с подготовки деталей каркаса по узловым размерам. Заготовки пилят в размер строго под углом девяносто градусов, после чего снимают фаски и шлифуют поверхности.

Процесс сборки основания включает следующие шаги:

• Сборка двух боковых опорных рам с помощью соединения вполдерева или на косой шуруп.
• Связка боковин продольными царгами для формирования жесткого пространственного куба.
• Контроль диагоналей каркаса, отклонение не должно превышать один-два миллиметра.
• Монтаж опорных брусков под нижнюю полку и укладка элементов настила.

Все стыки перед закручиванием саморезов обязательно промазывают влагостойким столярным клеем.

Монтаж столешницы и врезка сантехнической чаши

Столешница из отдельных досок собирается с технологическим зазором в 2-3 миллиметра. Это необходимо для свободного расширения древесины при изменении влажности воздуха. Если используется мебельный щит, его торцы защищают с особым вниманием.

Выпил под раковину выполняется по картонному шаблону, который идет в комплекте с сантехникой. Внутри размеченной линии сверлят отверстие диаметром 10 мм, в него вставляют пилку лобзика и аккуратно ведут рез. Торцы полученного пропила обильно обрабатывают силиконовым герметиком для защиты от воде.

Защитная обработка и покраска уличной мебели

Без защитного покрытия деревянная кухня на улице потемнеет и растрескается за один сезон. Обработку проводят в два или три этапа до окончательной установки сантехники.

Правильный порядок защиты древесины:

1. Глубокая пропитка антисептиком против грибка, плесени и насекомых.
2. Нанесение тонирующего защитного масла для террас или уличного воска.
3. Промежуточная шлифовка поднявшегося ворса мелкой наждачной бумагой.
4. Финишное нанесение второго слоя масла с тщательной растиркой вдоль волокон.

Масло предпочтительнее лака, так как оно не шелушится со временем и позволяет легко обновлять покрытие локально.

Расчет стоимости самостоятельного изготовления

Создание уличной мойки своими руками обходится значительно дешевле покупки готового фабричного комплекта аналогичного качества. Основная статья расходов приходится на пиломатериалы и сантехнику.

Средняя смета выглядит следующим образом:

• Сухой строганый брус и доска для каркаса и столешницы.
• Раковина из нержавеющей стали и смеситель с гибкой подводкой.
• Защитные пропитки, террасное масло и силиконовый герметик.
• Крепеж, шканты, столярный клей и расходники для шлифовки.

Суммарные затраты на материалы обычно не превышают стоимость самых простых пластиковых аналогов, но на выходе получается добротное изделие из массива.

Типичные ошибки при сборке летней кухни и как их избежать

Начинающие мастера часто допускают просчеты, которые всплывают в первый же месяц эксплуатации конструкции на открытом воздухе.

Главные ошибки и способы их предотвращения:

• Сборка столешницы из сырого материала, что приводит к короблению и щелям.
• Отсутствие зазоров между досками, из-за чего настил выгибается горбом при намокании.
• Отсутствие гидроизоляции торцов выпила под раковину, вызывающее разбухание дерева.
• Жесткое крепежное крепление столешницы без учета сезонных подвижек древесины.

Использование проверенной схемы и точной деталировки позволяет полностью исключить подобные проблемы еще на этапе заготовки деталей.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок с раскроем материала, проще использовать готовые чертежи. Подробный профессиональный проект уличной кухни 160 см с картой раскроя, деталировкой и ведомостью крепежа можно скачать на сайте ПроектСам (proektsam.ru). Это позволит сразу приступить к работе и собрать аккуратную конструкцию с первого раза.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж летняя кухня 160 см. с раковиной и столешницей из дерева сделать

329 ₽

Смотреть проект

Премиум проект чертеж летняя кухня для дачи с навесом из дерева построить - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D

329 ₽

Смотреть проект

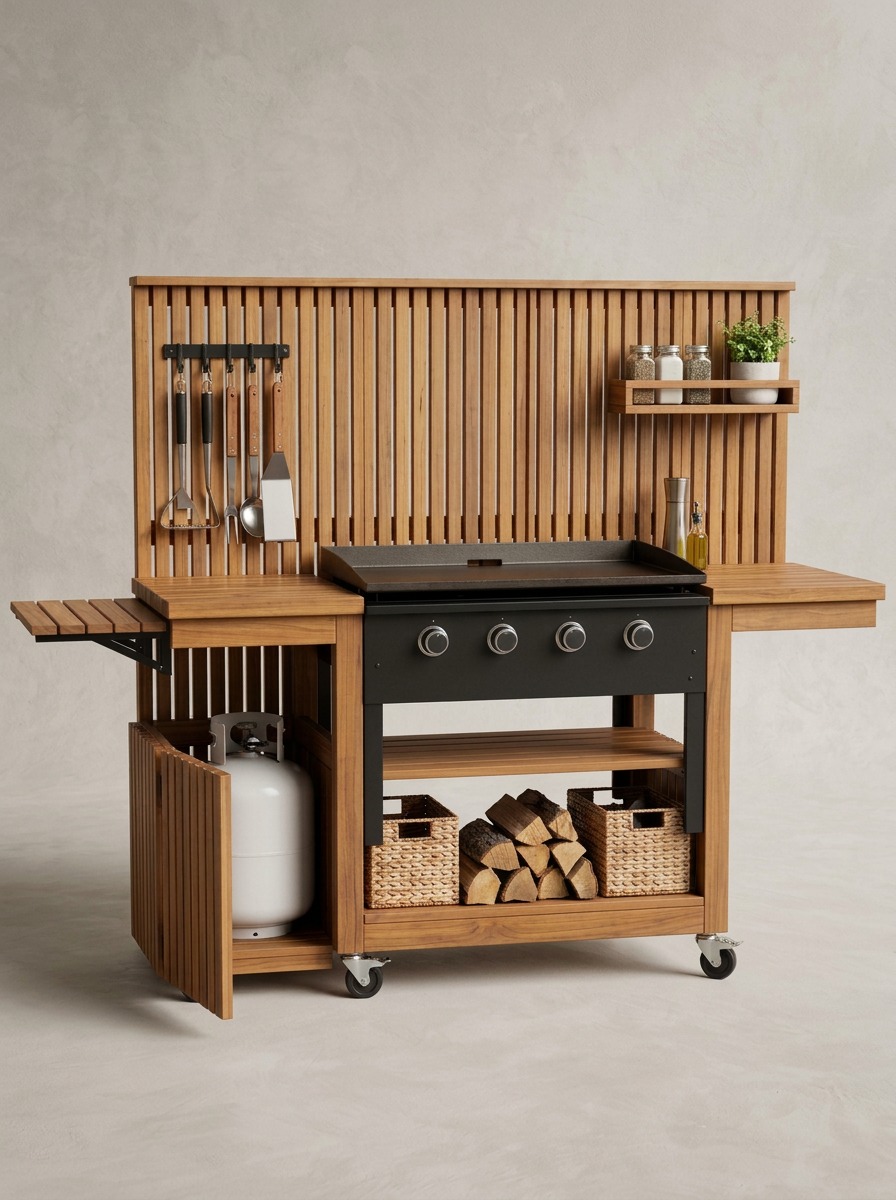

Премиум проект чертеж летняя передвижная мини кухня мобильная на колесах для дачи сделать - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D
