Современная садовая беседка кухня площадью около тринадцати квадратных метров объединяет зону отдыха, полноценную рабочую зону с грилем и большую барную стойку. Возведение такой конструкции по готовому чертежу позволяет получить долговечный уличный павильон без лишних затрат на проектирование. Ниже рассмотрен полный процесс самостоятельного изготовления этого архитектурного узла от фундамента до подключения подсветки.

Конструктивные особенности и габариты изделия

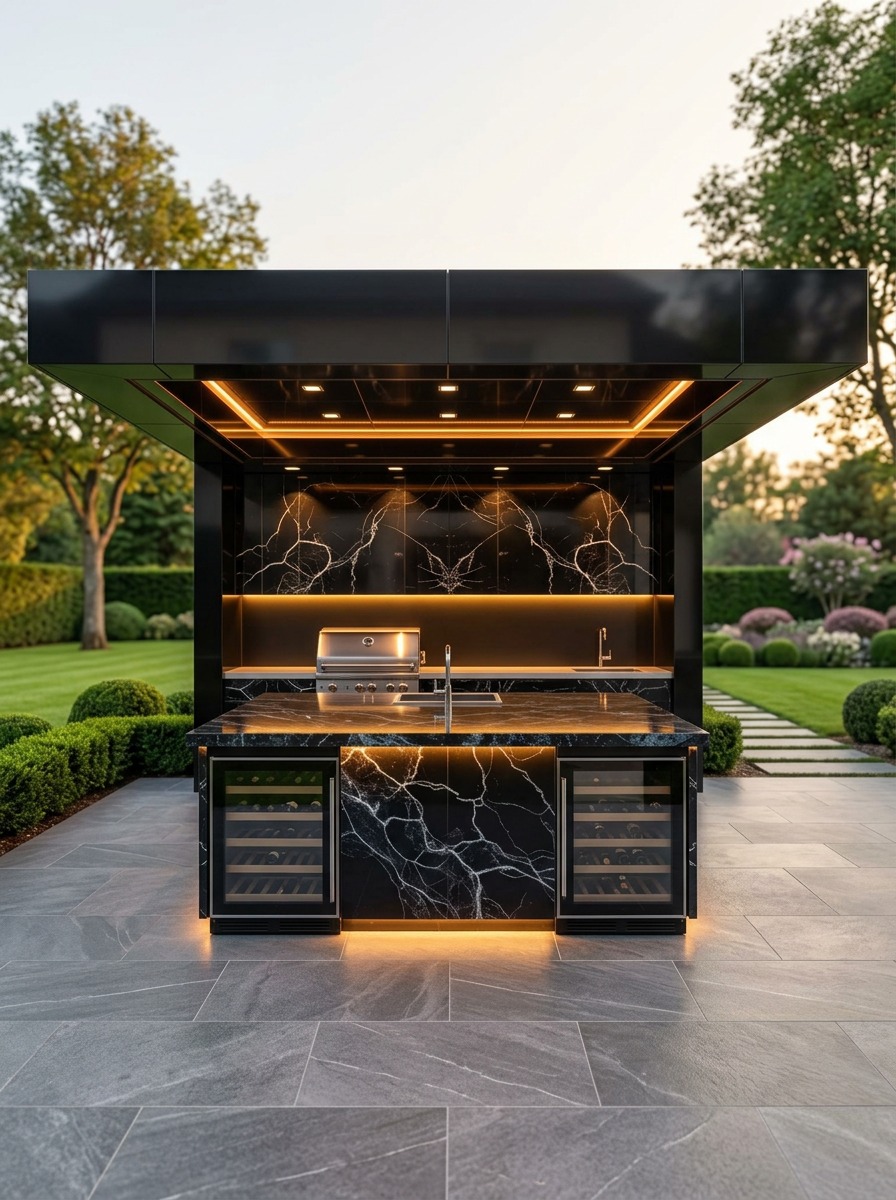

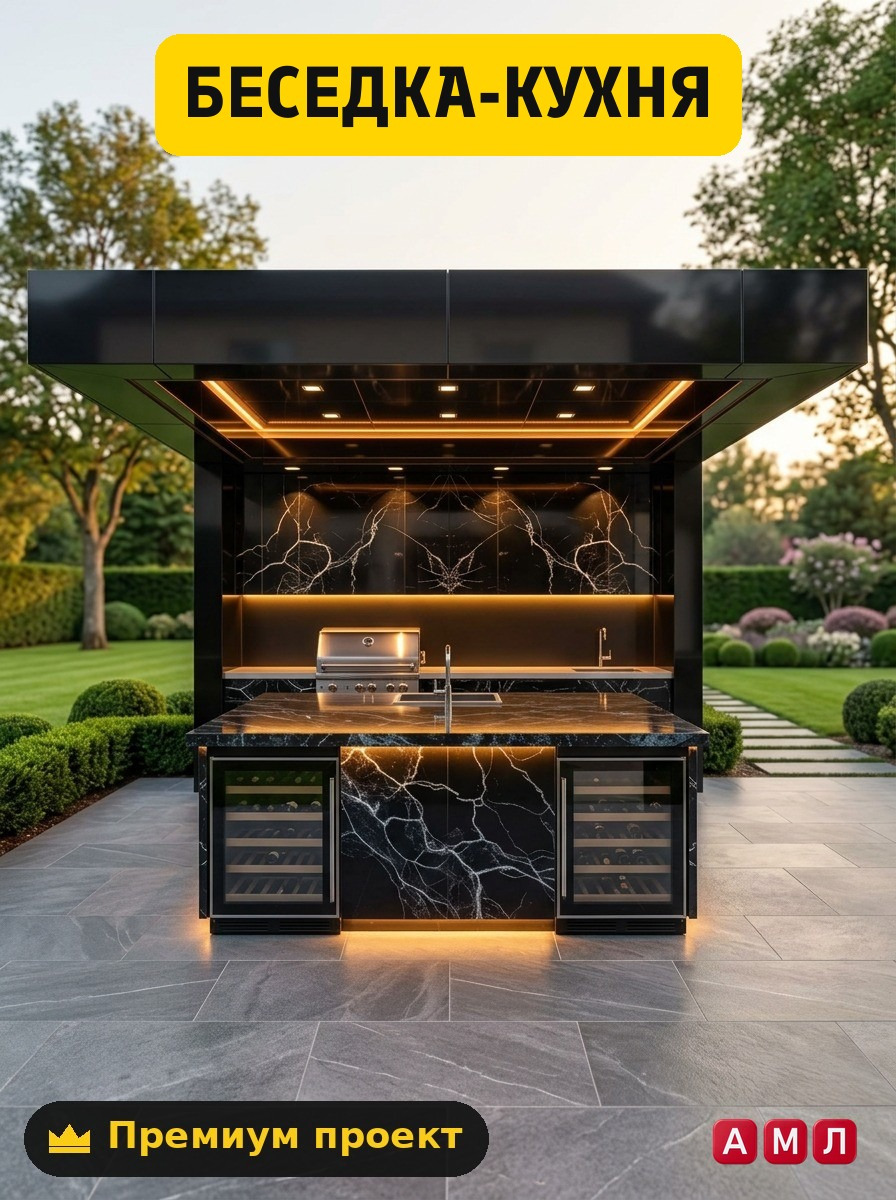

Общие габариты постройки составляют 4200 на 3200 миллиметров при высоте 2600 миллиметров. В основе лежит открытый стальной каркас, рассчитанный на восприятие ветровых и снеговых нагрузок. Для облицовки применяются декоративные панели под черный мрамор, которые устойчивы к влаге и ультрафиолету. Пространство разделено на две основные функциональные зоны под общим навесом.

Первая зона отведена под установку встроенного гриля и моечной станции. Вторая зона представляет собой просторную барную стойку для приема гостей и семейных обедов. Продуманная геометрия позволяет эффективно использовать каждый сантиметр полезной площади.

Подготовка основания и требования к площадке

Надежность всей конструкции зависит от качества подготовки фундамента. Оптимальным решением является монолитная армированная плита толщиной не менее 150 миллиметров. Допускается монтаж на столбчатый фундамент с обвязкой или на уложенную по всем правилам тротуарную плитку повышенной прочности.

Площадка должна быть строго горизонтальной, перепады высот на пятне застройки не допускаются. Поверхность фундамента гидроизолируется рулонными материалами перед началом монтажа металлического каркаса. Закладные элементы для фиксации вертикальных опор устанавливаются на этапе заливки бетона.

Необходимые материалы, профили и крепеж

Для сборки несущего скелета применяется профильная стальная труба сечением 60 на 60 миллиметров для вертикальных опор. Горизонтальные перемычки и стропильная система собираются из трубы сечением 40 на 20 миллиметров. Весь металлопрокат должен иметь защитное цинковое покрытие или обрабатываться антикоррозийной грунтовкой.

В спецификационный список также входят следующие материалы и элементы:

• декоративные фасадные панели с текстурой черного мрамора;
• листовые материалы для подготовки столешниц под мойку и гриль;
• комплект крепежных изделий, включая анкерные болты и саморезы по металлу;
• погонные материалы для обустройства контурной светодиодной подсветки.

Список инструментов для монтажных работ

Для самостоятельной сборки беседки кухни потребуется стандартный набор слесарного инструмента и оборудования. Точность разметки обеспечивается лазерным уровнем и строительным угольником. Резка металла выполняется угловой шлифовальной машиной с отрезными дисками.

Для соединения элементов каркаса необходим надежный сварочный аппарат с комплектом электродов или полуавтомат. Шуруповерт с регулировкой крутящего момента используется при монтаже листовых панелей и фурнитуры. Набор гаечных ключей применяется для затяжки резьбовых соединений анкерного типа.

Пошаговая технология сборки стального каркаса

Монтаж начинается с установки и выравнивания вертикальных опорных столбов на подготовленные анкерные площадки фундамента. Столбы фиксируются временными укосинами до момента монтажа верхней обвязки. Сварные швы зачищаются болгаркой и обрабатываются защитным составом от коррозии.

После создания пространственной рамы устанавливаются элементы кровли и кровельные прогоны с заданным шагом. Параллельно формируется каркас будущей барной стойки и ниши под встраиваемое оборудование. Все геометрические диагонали проверяются рулеткой на каждом этапе сборки.

Монтаж панелей, барной стойки и рабочей зоны

На готовый металлический каркас кренятся декоративные панели под черный мрамор с помощью специального крепежа. Стыки панелей герметизируются для защиты внутренних полостей от попадания атмосферной влаги. Столешница барной стойки монтируется на усиленные кронштейны для обеспечения жесткости.

В рабочей зоне устанавливается чаша мойки и закрепляется корпус гриля согласно размерам в чертеже. Предусматриваются технологические зазоры для последующей подводки воды, канализации и электрических кабелей. Поверхности обрабатываются защитными составами для упрощения ухода в процессе эксплуатации.

Электрическая проводка и контурная подсветка

Безопасность уличной электропроводки обеспечивается использованием кабелей в двойной изоляции и монтажом в защитных кабель каналах. Распределительная коробка устанавливается в защищенном от осадков месте с классом влагозащиты не ниже IP54. Наличие отдельного автомата в распределительном щитке дачника обязательно.

Светодиодная лента монтируется по периметру потолочной зоны и вдоль основания барной стойки для создания вечернего освещения. Блок питания прячется в технологической нише металлокаркаса с возможностью ревизии. После завершения монтажа проводится тестовое включение всей электрической цепи.

Типичные ошибки при самостоятельной сборке

Главная ошибка новичков связана с нарушением геометрии и отклонением вертикальных столбов от уровня. Это приводит к перекосам каркаса и трудностям при установке панелей. Экономия на антикоррозийной обработке сварных швов вызывает появление ржавчины уже после первой зимовки.

Игнорирование технологических зазоров при монтаже листовых материалов приводит к их деформации от перепадов температур. Отсутствие жесткого основания под тяжелую барную стойку вызывает проседания конструкции. Точное соблюдение размеров из проектной документации помогает избежать подобных проблем.

Чтобы построить надежную беседку кухню без переделок и поиска верных размеров, скачайте готовый премиум проект на сайте ПроектСам по адресу proektsam.ru. Подробные чертежи, спецификации материалов и пошаговая схема сборки экономят время и гарантируют отличный результат.
