Строительство функциональной зоны отдыха на загородном участке требует грамотного инженерного подхода и точного расчета нагрузки. Мангальный комплекс в стиле лофт сочетает надежность стального каркаса, теплоту натурального дерева и термостойкость кирпичной жаровни. Использование готовой конструкторской документации позволяет избежать ошибок при раскрое материала и собрать профессиональное изделие своими руками.

Конструктивные особенности и габариты мангального комплекса

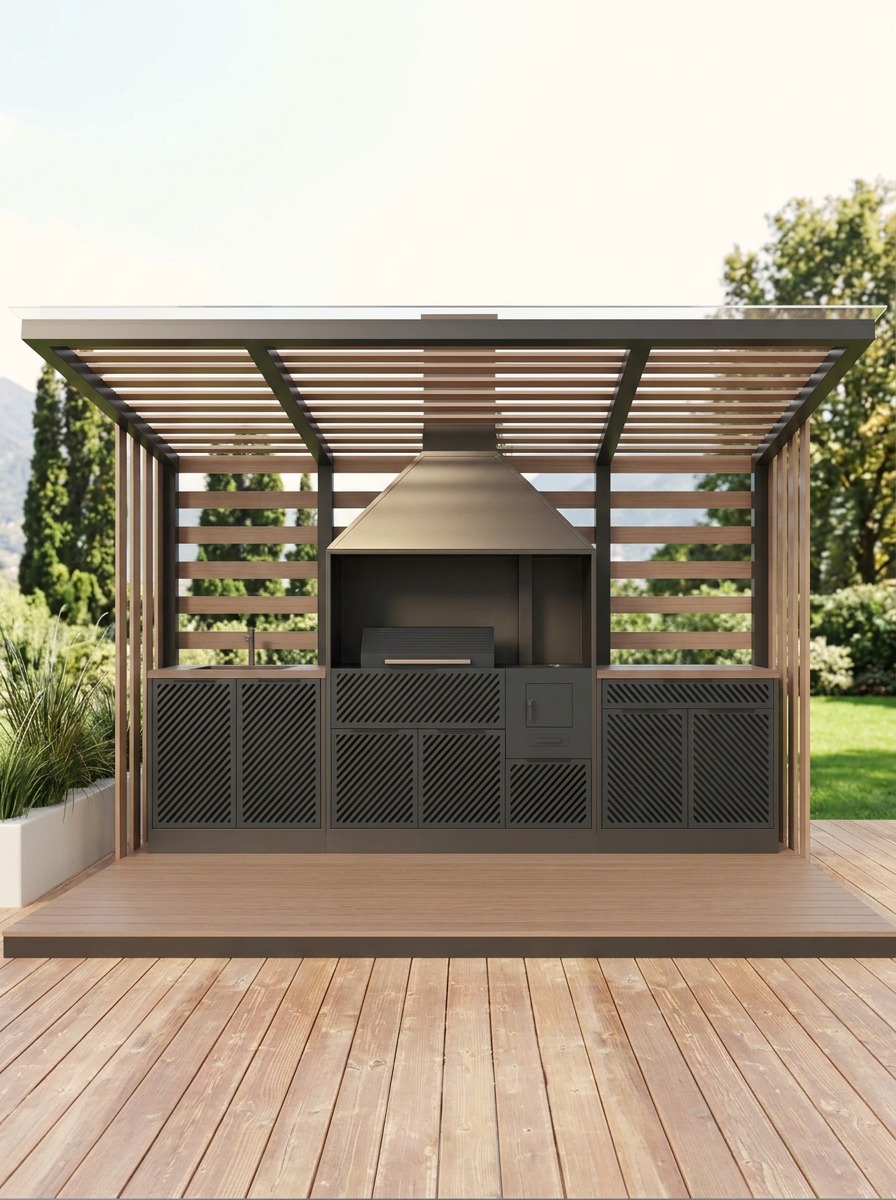

Проектируемый мангальный комплекс представляет собой монументальное сооружение с общими габаритами 4200 на 1400 на 2500 мм. Такие размеры позволяют комфортно разместить на одной линии основные функциональные зоны без стеснения движений повара. Внутреннее пространство разделено на секцию с кирпичной или металлической жаровней, место под казан, удобную мойку и широкую разделочную столешницу.

Каркасная система комплексно распределяет вес крыши и навесного оборудования, предотвращая перекосы конструкции при усадке грунта. Высота пролета в 2500 мм обеспечивает безопасный отвод горячего воздуха от рабочей зоны и защищает деревянные элементы навеса от термического воздействия. Отдельные отсеки в нижней части предназначены для сушки дров и хранения кухонного инвентаря.

Комбинирование материалов металл дерево и кирпич в стиле лофт

Визуальная концепция лофта строится на контрасте грубой фактуры металла, гладкого печного кирпича и массива дерева. Каждый материал в проекте выполняет строго определенную задачу, соответствующую его physical свойствам.

• Профилированная сталь: служит несущим силовым скелетом, удерживает силовые нагрузки крыши и боковых обшивок.
• Шамотный и лицевой кирпич: образует термостойкое ядро жаровни, накапливает и долго удерживает жар для качественного приготовления мяса.
• Натуральная древесина: применяется для обшивки глухих стен, создания нижних полок и фронтальных фасадов столешницы.
• Гранит или нержавеющая сталь: используются в зоне мойки и прямой подготовки продуктов для соблюдения гигиенических норм.

Расчет и подбор необходимых материалов

Подготовка к строительству начинается с закупки материалов строго по спецификации проекта. Для силового каркаса применяется профильная труба сечением 80 на 80 мм с толщиной стенки не менее 3 мм. Для вторичных перемычек и обрешетки под дерево подойдет труба 40 на 20 мм. Жаровня выкладывается из огнеупорного кирпича марки ША-8 с использованием специализированной кладочной смеси на основе шамотной глины.

Деревянные элементы изготавливаются из планкена или сухой обрезной доски лиственницы, сосны. Вся древесина подлежит обовзятельной глубокой обработке антипиренами и биозащитными маслами. Для кровли рекомендуется использовать профилированный лист или мягкую черепицу по сплошной обрешетке из влагостойкой фанеры.

Подготовка инструментария и обустройство основания

Для выполнения полного цикла работ мастеру потребуется стандартный набор строительного и сварочного оборудования. В список входят инверторный сварочный аппарат, угловая шлифовальная машина с отрезными и зачистными дисками, плиткорез или дисковая пила по камню, уровень и лазерный построитель плоскостей.

Учитывая суммарный вес комплекса, основанием должна служить монолитная железобетонная плита толщиной от 150 до 200 мм. Подушка из песка и щебня трамбуется на глубину 300 мм, после чего укладывается арматурный каркас из прута диаметром 12 мм. Сборку основного металлического каркаса начинают только после полного набирания прочности бетоном.

Технология сборки металлического каркаса и навеса

Сборка стального скелета начинается с разметки закладных деталей на бетонном основании. Стойки выставляются строго по вертикальному уровню и привариваются к закладным, либо фиксируются анкерными болтами высокой прочности. Верхняя обвязка связывает вертикальные опоры в единый жесткий контур, на который монтируются фермы стропильной системы.

Все сварочные швы тщательно зачищаются от шлака и шлифуются. Готовый металлокаркас обезжиривается, покрывается антикоррозийным грунтом и окрашивается кузнечной или термостойкой эмалью в два слоя. Это создает надежный защитный барьер против ржавчины на открытом воздухе.

Печные работы и обустройство зоны жаровни

Кирпичная кладка печного узла выполняется по заранее подготовленной порядовой схеме. Первый ряд кирпича укладывается на гидроизоляционную отсечку из рубероида. Шамотный кирпич зоны горения не должен жестко связываться с внешним облицовочным слоем, между ними оставляет деформационный шов из базальтового картона.

1. Формирование зольника и установка колосниковой решетки.
2. Выкладка топливника с монтажом чугунной плиты под казан.
3. Возведение печного купола и дымосборника.
4. Подключение вытяжной трубы с проходом через металлический навес.

Финишная обшивка деревом и установка санитарно-технических узлов

Монтаж деревянных рейках выполняется с технологическим зазором в 3-5 мм для компенсации температурно-влажностных расширений материала. Крепление досок к металлическому профилю осуществляется кровельными саморезами с уплотнительными шайбами или скрытым крепежом. Столешница из дерева покрывается несколькими слоями твердого воска или паркетного лака.

В подготовленную нишу устанавливается мойка из нержавеющей стали. Водопроводные трубы и сливной шланг канализации прокладываются скрытым способом за деревянной фальш-стеной. Все электрические кабели для подсветки рабочей зоны затягиваются в защитную гофру и прокладываются в профиле.

Типичные ошибки при самостоятельной сборке

Наиболее распространенной ошибкой начинающих мастеров является пренебрежение точными чертежами и замена рекомендованных сечений металла на более тонкие. Это приводит к прогибу крыши под снеговой нагрузкой в зимний период. Вторая критическая ошибка заключается в жестком перевязывании шамотного и красного кирпича, из-за чего кладка трескается при первом серьезном нагреве.

Также часто забывают про организацию правильного уклона кровли и примыкания дымохода к крыше. Отсутствие термоизоляции в месте прохода горячей трубы через деревянные детали создаст прямую угрозу возгорания всей конструкции.

Грамотно спланировать расходы и избежать ошибок в разметке деталей поможет профессиональная документация. Готовый проект с чертежами, точными размерами элементов и пошаговой схемой сборки можно скачать на сайте ПроектСам (proektsam.ru). Это сэкономит ваше время и гарантирует идеальную сходимость всех узлов мангального комплекса при монтаже.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж мангальный комплекс с крышей из металла и дерева лофт построить

329 ₽

Смотреть проект

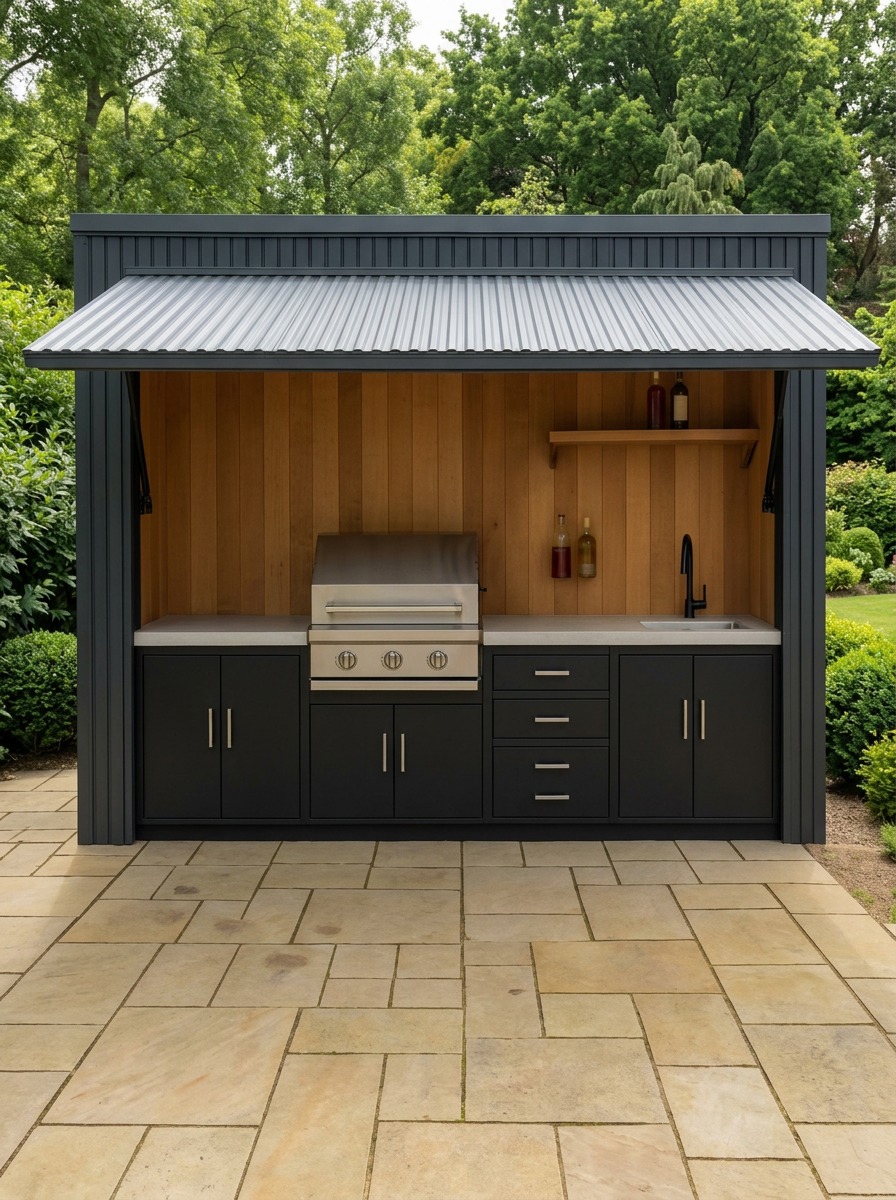

Премиум проект чертеж летняя кухня, модульная мангальная барбекю зона со складной крышей сделать - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D

329 ₽

Смотреть проект

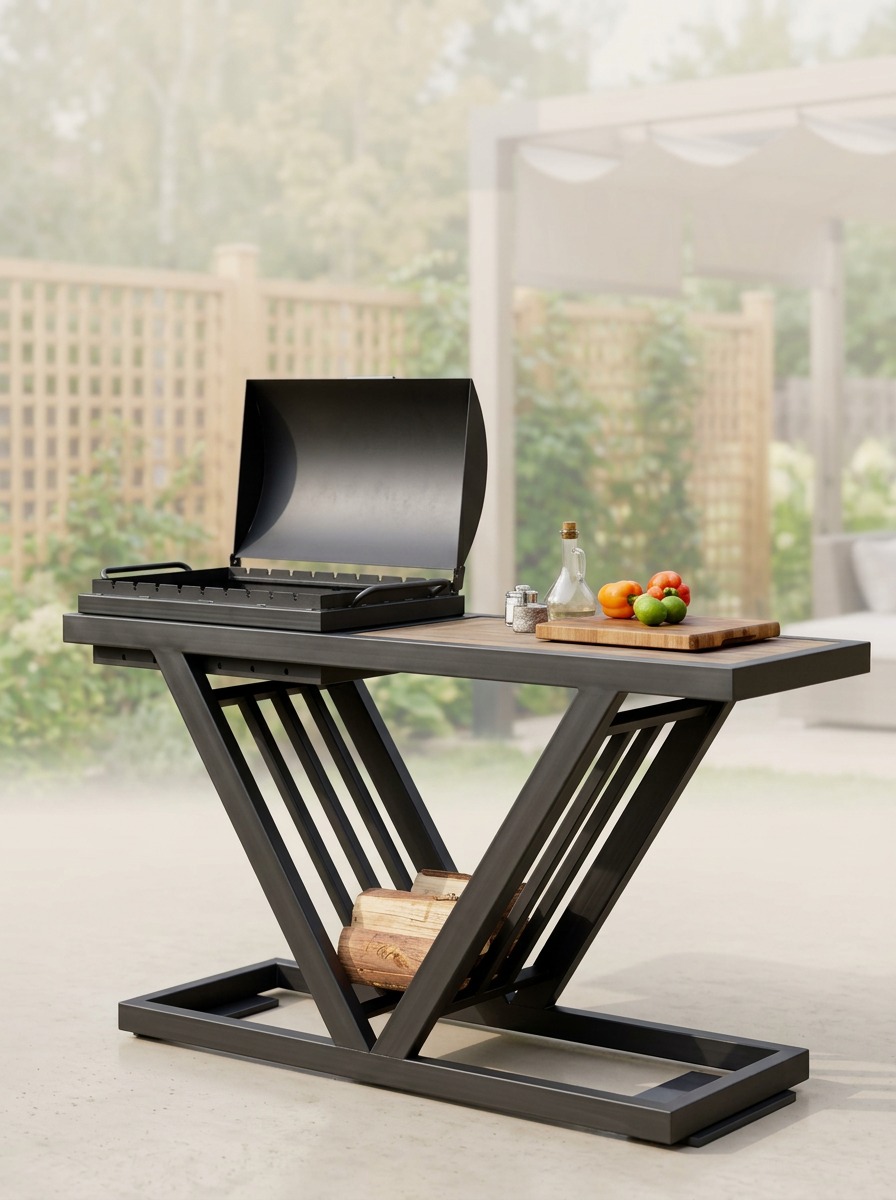

Премиум проект чертеж Мангал-стол 180 см. тип V образный с металлической столешницей построить
