Чертеж металлической дровницы с ящиком: пошаговая инструкция сборки

Скачать этот проект-чертёж в PDF

Изготовление качественного дровника требует точного расчета нагрузок и правильного выбора сечения металла. Представленная модель объединяет функциональность стойки для поленьев и удобство выдвижного ящика для розжига. Использование профессионального чертежа исключает перерасход материалов и гарантирует устойчивость конструкции.

Конструктивные особенности и назначение изделия

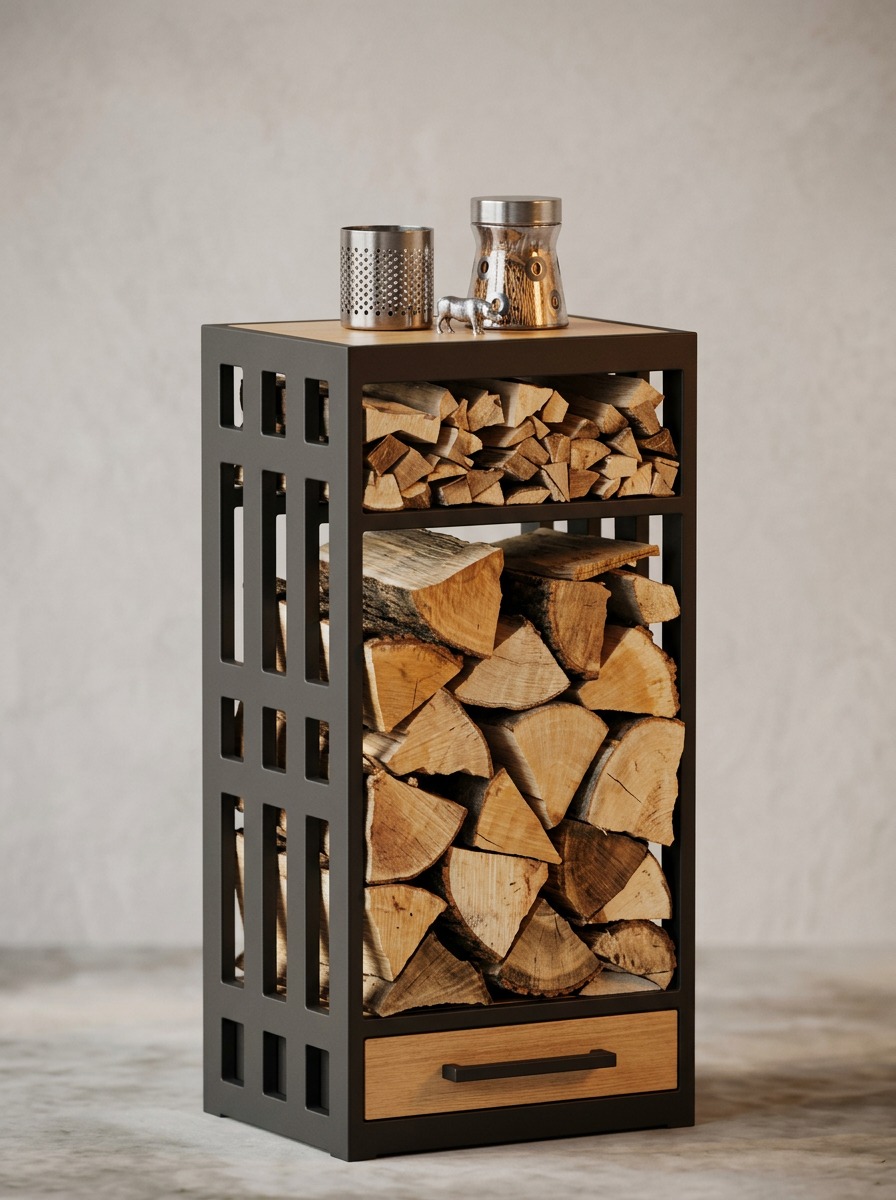

Дровник спроектирован с учетом эргономики для использования в жилых помещениях или на крытых верандах. Металлический каркас обеспечивает жесткость, а деревянные элементы создают необходимую вентиляцию для просушки древесины. Выдвижной ящик расположен в нижней части, что позволяет хранить щепу, спички и перчатки в одном месте.

Необходимые материалы и металлопрокат

Основу каркаса составляет профильная труба сечением 20 на 20 миллиметров, которая оптимально держит вес поленьев при небольшом общем весе изделия. Для декоративных вставок используется листовая сталь толщиной 1.5 миллиметра, подвергнутая порошковой окраске. Полки выполняются из строганой доски или термодерева толщиной 20 миллиметров, что придает конструкции эстетичный вид.

Инструментарий для профессиональной сборки

Для качественного выполнения работ вам потребуется инверторный сварочный аппарат с электродами диаметром 2.5 миллиметра. Обязательно наличие угловой шлифовальной машины с зачистными и отрезными дисками для подготовки кромок. Контроль геометрии обеспечивается магнитными угольниками и строительным уровнем, что критично для ровного хода выдвижного ящика.

Этапы подготовки и нарезки металла

Работа начинается с раскроя профильной трубы согласно спецификации, представленной в чертеже. Важно соблюдать точность реза под прямым углом, так как любые отклонения приведут к перекосу всей рамы. После нарезки заготовки очищаются от окалины и обезжириваются перед этапом сварки.

Технология сварки каркаса и сборка ящика

Сборка каркаса ведется поэтапно, начиная с боковых стоек, которые затем соединяются поперечинами. Сварочные швы необходимо зачистить заподлицо с поверхностью металла для последующей качественной покраски. Выдвижной ящик собирается отдельно с установкой направляющих полного выдвижения, обеспечивающих плавный ход даже при полной загрузке.

Монтаж деревянных элементов и финишная отделка

Деревянные планки крепятся к металлическому каркасу через заранее просверленные отверстия с использованием мебельных винтов. Между досками оставляются зазоры в 5 миллиметров для свободной циркуляции воздуха. Финишная обработка дерева антисептиком или маслом защищает материал от порчи и придает готовому изделию завершенный вид.

Типичные ошибки при самостоятельном изготовлении

Одной из главных ошибок является игнорирование допусков на тепловое расширение металла при сварке, что приводит к деформации рамы. Часто новички пренебрегают финишной зачисткой швов, что делает изделие визуально грубым. Также важно правильно рассчитать нагрузку на направляющие ящика, чтобы они не вышли из строя при интенсивном использовании.

Чтобы не тратить время на самостоятельные расчеты и избежать досадных ошибок в размерах, рекомендуем использовать готовый проект с чертежами и пошаговой инструкцией. Вы можете скачать полный пакет документации на сайте ПроектСам, где собраны проверенные схемы для профессиональной сборки мебели.
