Чертеж модульной бани 9х4 из металлокаркаса и дерева своими руками

Скачать этот проект-чертёж в PDF

Постройка полноценной бани размером 9 на 4 метра требует четкого понимания конструктивных нагрузок и узлов сопряжения материалов. Использование комбинированного каркаса из стальной профильной трубы и сухой древесины позволяет получить прочное и геометрийно стабильное строение. Данное руководство разбирает особенности самостоятельного изготовления модульной бани по готовым конструкторским чертежам. Вы узнаете нюансы сборки силовой рамы, организации утепления и правильной стыковки элементов.

Конструктивные особенности и параметры бани 9 на 4 метра

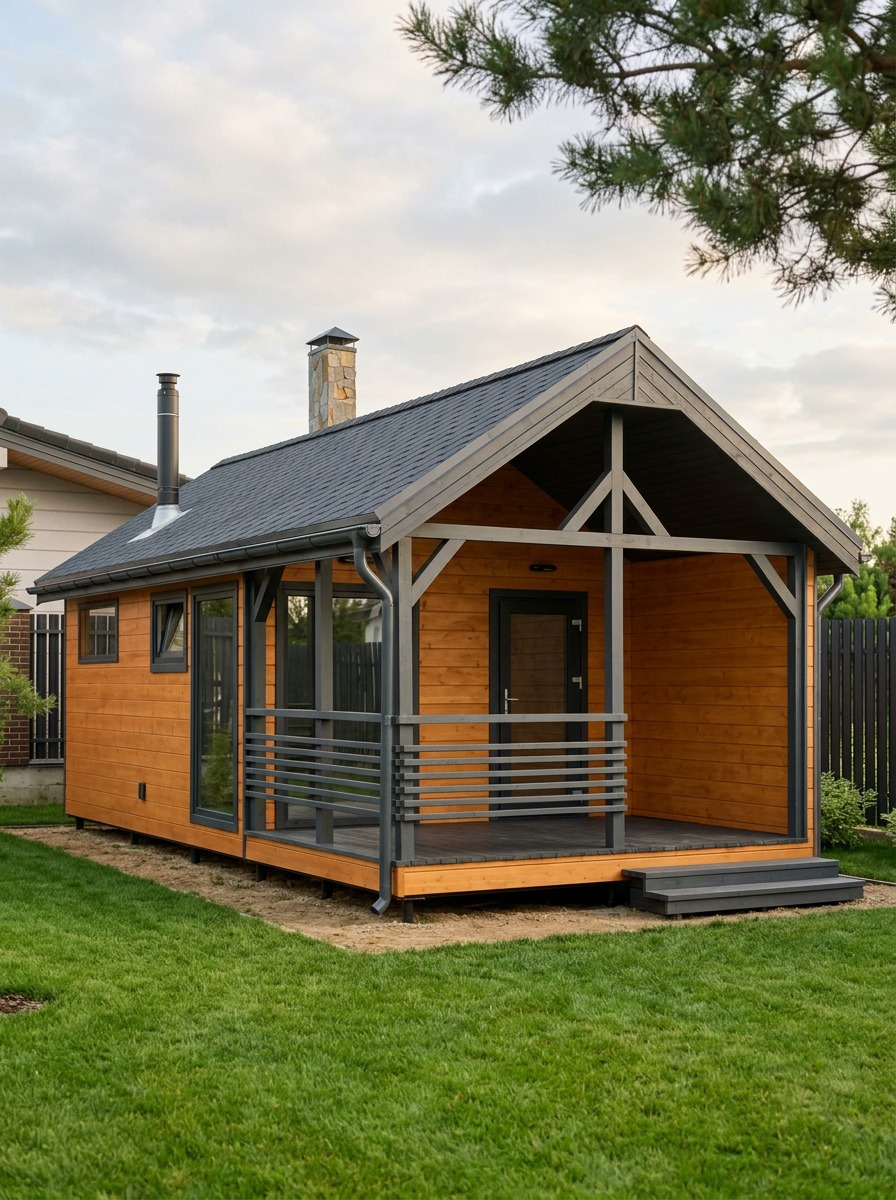

Габариты здания 9000х4000 мм при высоте 4200 мм представляют собой оптимальный размер для размещения полноценной банной зоны. Пространство легко делится на парную, помывочную, просторную комнату отдыха и крытую террасу. Основное преимущество такой конструкции заключается в сочетании жесткого металлического несущего скелета и экологичной деревянной отделки.

Металлическая профильная труба принимает на себя основные эксплуатационные и снеговые нагрузки, предотвращая усадку или деформацию геометрии здания с течением времени. Деревянный внутренний каркас и обшивка отвечают за теплоизоляцию, сохранение пара и комфортный микроклимат внутри помещений. Использование готового модульного принципа облегчает сборку и позволяет веста монтаж поэтапно.

Необходимые материалы и инструмент для самостоятельной сборки

Для успешной реализации проекта требуется заготовить металлический профиль, пиломатериалы и комплектующие строго по спецификации. Конструкция требовательна к точности реза и качеству сварных швов.

• Стальная профильная труба сечением 80х80 мм и 100х50 мм для несущего нижнего ростверка и стоек.
• Сухой брусок 50х50 мм и доска 150х50 мм для формирования обрешетки, перегородок и стропильной системы.
• Утеплитель на основе базальтовой ваты толщиной 100 и 150 мм, а также специализированные пароизоляционные мембраны.
• Сварочный аппарат инверторного типа, угловая шлифовальная машина, торцовочная пила и мощный шуруповерт.
• Измерительный инструмент, включая лазерный уровень, угольник и рулетку длиной от 10 метров.

Фундаментное основание и сборка нижнего металлического ростверка

Под модульную баню размером 9х4 метра оптимально подходит свайно-винтовой фундамент или опорные бетонные столбы. Сваи закручиваются ниже уровня промерзания грунта с шагом не более 1.5-2 метров, после чего оголовки нивелируются в единую горизонтальную плоскость. На оголовки укладывается гидроизоляционный слой из рубероида или битумной мастики.

Сборка нижнего ростверка начинается с разметки профильной трубы по размерам из карты раскроя. Детали раскладываются на ровной площадке, проверяются диагонали будущей рамы, после чего выполняется прихватка элементов электросваркой. После повторного контроля геометрических параметров проводится окончательная проварка всех стыковочных швов и обработка металла антикоррозийным грунтом.

Монтаж силового каркаса и стропильной системы

Стойки силового каркаса вариваются к нижнему ростверку строго вертикально с применением временных укосин. Верхняя обвязка из профильной трубы связывает конструкцию в единый жесткий пространственный куб. Металлический каркас обеспечивает абсолютную стабильность здания при любых подвижках грунта.

Внутри металлической рамы монтируется деревянный подкаркас из сухой доски, к которому впоследствии крепится утеплитель и внутренняя обшивка. Стропильные ноги изготавливаются по шаблону из деталировки и фиксируются к верхней обвязке с помощью болтовых соединений или специальных усиленных уголков.

Утепление, пароизоляция и устроение пирога стен

Качественное утепление является ключевым фактором для сохранения тепла в парной и комнате отдыха. Базальтовые плиты укладываются врасбежку между элементами деревянного каркаса, исключая образование мостиков холода. Для стен жилой зоны достаточно толщины слоя 100-150 мм, а для перекрытия потолка парной слой увеличивается до 200 мм.

Со стороны помещения пирог закрывается пароизоляционной пленкой. В зоне парной обязательно применение фольгированного материала на бумажной или тканевой основе. Все стыки и места примыканий проклеиваются алюминиевым скотчем для создания полного герметичного контура.

Внутренняя и внешняя отделка модульной бани

Наружная отделка выполняет защитно-декоративную функцию и монтируется поверх вентилируемого зазора. Для фасада часто используют планкен из лиственницы, имитацию бруса или профлист в современном стиле. Воздушный зазор между мембраной и отделкой предотвращает скопление конденсата внутри стены.

Внутренняя обшивка парной выполняется из древесины лиственных пород, таких как липа, ольха или абаш. В комнате отдыха допускается использование сосновой вагонки. Все деревянные элементы перед монтажом обрабатываются защитными составами на восковой или масляной основе.

Ошибки при самостоятельной сборке бани из профтрубы и дерева

Частая ошибка начинающих строителей заключается в пренебрежении проверкой диагоналей на этапе сварки металлического ростверка. Отклонение всего на несколько миллиметров в основании приводит к серьезным перекосам при монтаже стропил и обшивки фасада.

Другая распространенная проблема связана с некачественной проклейкой пароизоляции в парной. Проникновение влажного пара внутрь утеплителя снижает его теплоизоляционные свойства и приводит к гниению деревянных элементов каркаса. Также нельзя крепить деревянную обрешетку вплотную к металлу без изоляционной прокладки.

Расчет стоимости материалов и экономический эффект

Самостоятельное изготовление бани по готовым чертежам позволяет сократить расходы на строительные работы примерно на сорок процентов по сравнению с заказом готового строения под ключ. Основная часть бюджета уходит на закупку металлопроката, качественного пиломатериала и утеплителя.

Наличие точной ведомости материалов из документации исключает покупку лишнего количества профиля или доски. Карта раскроя дает возможность минимизировать обрезки, что существенно сберегает бюджет при закупке сырья на металлобазе и в строительных гипермаркетах.

Чтобы избежать ошибок в расчетах, сэкономить время и получить точную деталировку со сборочными узлами, используйте готовый комплект документации. Подробный сборочный PDF чертеж модульной бани 9х4 метра со спецификацией и картой раскроя можно скачать на сайте ПроектСам (proektsam.ru).

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.
