Самостоятельная постройка рамы для детского или подросткового квадроцикла 125 кубических сантиметров требует точного расчета геометрии и подбора прочных материалов. Про заводские штампованные конструкции из тонкого металла лучше сразу забыть, так как на бездорожье они быстро дают трещины. В этом материале детально разобрано устройство пространственной рамы, выбор профильной трубы, порядок сварочных работ и типичные просчеты новичков.

Конструктивные особенности и геометрия рамы 125 кубов

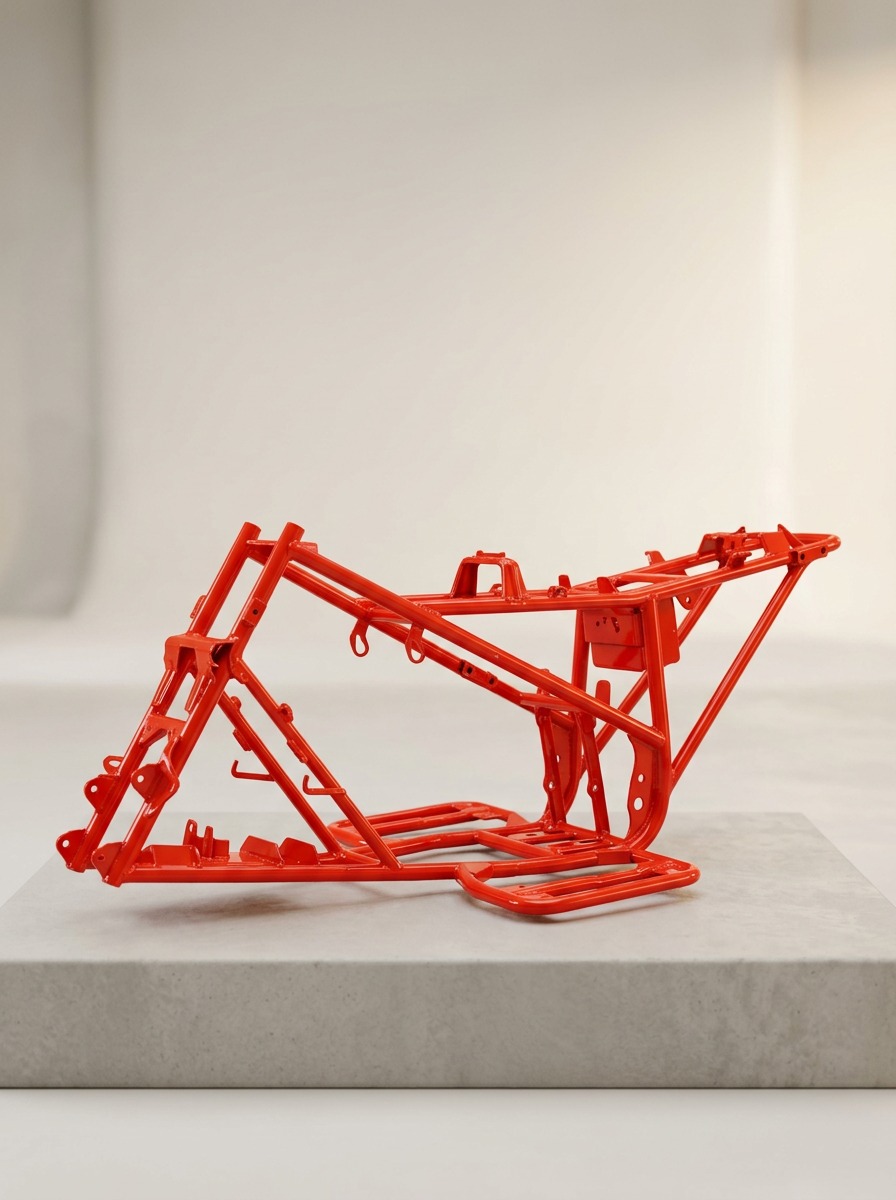

Пространственная рама малокубатурного квадроцикла имеет габариты 1200 на 700 на 500 мм и рассчитывается под нагрузки активной езды по пересеченной местности. Главная задача конструкции заключаются в обеспечении жесткости на скручивание при сохранении правильной соосности мостов. Проект предусматривает нижние силовые лонжероны, несущие дуги и жесткие точки под кронштейны рычагов подвески.

В отличие от скутерных схем, рама ATV 125cc воспринимает разнонаправленные ударные нагрузки. По этой причине базовые точки крепления двигателя, маятника и передних А-образных рычагов привязываются к единому пространственному каркасу. При проектировании также учитывается возможность установки более мощного силового агрегата объемом до 150 кубов без переделки несущей части.

Выбор металлопроката и подбор толщины стенок

Для постройки надежной силового каркаса необходимо правильно подобрать марки стали и сортамент проката. За основу берется сталь марок S235 или S355, которая отлично сваривается обычным полуавтоматом и не склонна к образованию закалочных трещин в зоне сварных швов.

• Главные лонжероны и подкосы: профильная труба 30х30 мм или 40х20 мм с толщиной стенки 2.0-2.5 мм.
• Вспомогательные перемычки и бугели: труба 20х20 мм или 25х25 мм с толщиной стенки 1.5-2.0 мм.
• Кронштейны и ушки крепления рычагов: листовая сталь толщиной 3.0-4.0 мм.
• Пластины площадки двигателя: листовой прокат 4.0-5.0 мм для исключения вибрационных микротрещин.

Необходимый инструмент и оборудование для мастерской

Сборка силового каркаса потребует стандартного набора слесарного и сварочного оборудования. Для работы понадобится сварочный полуавтомат в среде защитного газа или качественный инвертор, угловая шлифовальная машина с отрезными и зачистными дисками, а также слесарный верстак.

Для соблюдения точности геометрических размеров крайне желательно собрать простейший стапель из швеллера или ровного металлического листа. Потребуются магнитные угольники, струбцины для фиксации узлов перед обваркой, штангенциркуль, рулетка и стробируемый лазерный уровень для контроля плоскостей.

Подготовка деталей и карта раскроя материала

Перед началом сварочных работ выполняется разметка и раскрой профильных труб по чертежу. Все торцы элементов зачищаются от заусенцев и ржавчины до чистого металла на расстоянии не менее 20 мм от места будущего шва. На элементах, соединяемых под углом, снимается фаска для полного провара стыка.

Карта раскроя позволяет свести к минимуму отходы дорогостоящего металла и ускорить заготовку. Парные элементы, такие как левый и правый лонжерон или кронштейны А-рычагов, нужно изготавливать по единому шаблону, складывая заготовки вместе для окончательной подгонки в размер.

Пошаговая сборка и прихватка элементов силового каркаса

Сборка начинается с нижнего основания рамы. На стапеле выставляются и фиксируются струбцинами нижние лонжероны и поперечины, после чего проверяются диагонали прямоугольника. Любое отклонение на этом этапе приведет к уводу квадроцикла от прямолинейного движения.

1. Прихватка нижнего основания и проверка диагоналей.
2. Установка вертикальных стоек и дуг верхнего пояса рамы.
3. Монтаж подкосов жесткости и кронштейнов крепления амортизаторов.
4. Приваривание опорных пластин двигателя и узлов рулевого вала.
5. Финишная проверка геометрических точек и полная обварка швов.

Сварочные работы и контроль геометрических искажений

Главная опасность при сварке рамы заключается в поводках металла от нагрева. Чтобы раму не повело пропеллером, нельзя сплошь проговаривать один узел. Сварка выполняется короткими швами диагонально-крестовым методом, давая металлу остывать.

Все ответственные стыки обвариваются сплошным швом с формированием аккуратного валика. В местах наибольших нагрузок, таких как крепление заднего маятника и передних рычагов, применяются усилительные косынки из листовой стали толщиной 3 мм.

Типичные ошибки при самостоятельной постройке рамы

Начинающие мастера часто допускают ошибку, используя слишком тонкостенную трубу водопроводного типа. Такой металл легко мнется при ударах и плохо держит динамические нагрузки. Второй распространенной ошибкой является игнорирование диагональных укосин, из-за чего рама теряет жесткость на скручивание.

Также часто не учитывают ход подвески и угол наклона рулевого вала. Если ошибиться в расположении ушек передних рычагов хотя бы на 5 мм, отрегулировать схождение и развал колес будет невозможно, что приведет к быстрой порче резины и плохой управляемости.

Расчет себестоимости материалов и готового изделия

Самостоятельное изготовление позволяет существенно сэкономить по сравнению с покупкой заводской новой рамы. Основную часть расходов составляет покупка металлопроката, отрезных кругов, сварочной проволоки и защитного газа. В среднем на металл уходит около 4-6 тысяч рублей в зависимости от региона.

Если добавить затраты на антикоррозийную грунтовку и покраску, итоговая себестоимость готовой голый рамы не превысит 8 тысяч рублей. При наличии собственного инструмента вы получаете усиленную конструкцию с большим запасом прочности за минимальные деньги.

Чтобы не тратить время на подгонку на глаз и не испортить дорогой металл, используйте проверенные расчеты. Полный премиум проект с готовыми чертежами рамы квадроцикла 125 кубов, ведомостью материалов, картой раскроя и точными размерами можно скачать на сайте ПроектСам (proektsam.ru). Это позволит сразу заказать точный раскрой или собрать надежный каркас своими руками без ошибок в геометрии.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж рама для самодельного квадроцикла 125 кубов в сборе построить

329 ₽

Смотреть проект

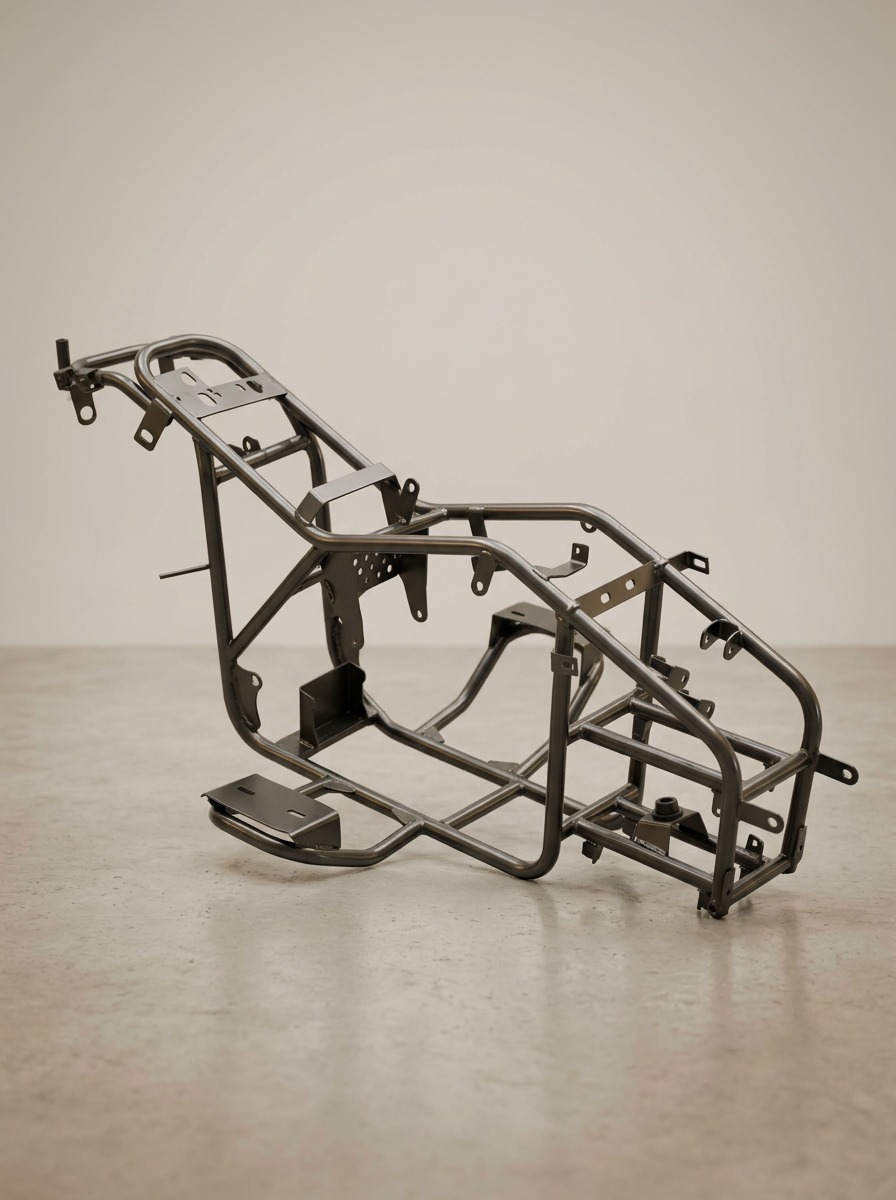

Премиум проект чертеж рама для самодельного квадроцикла 250 кубов в сборе сделать

329 ₽

Смотреть проект

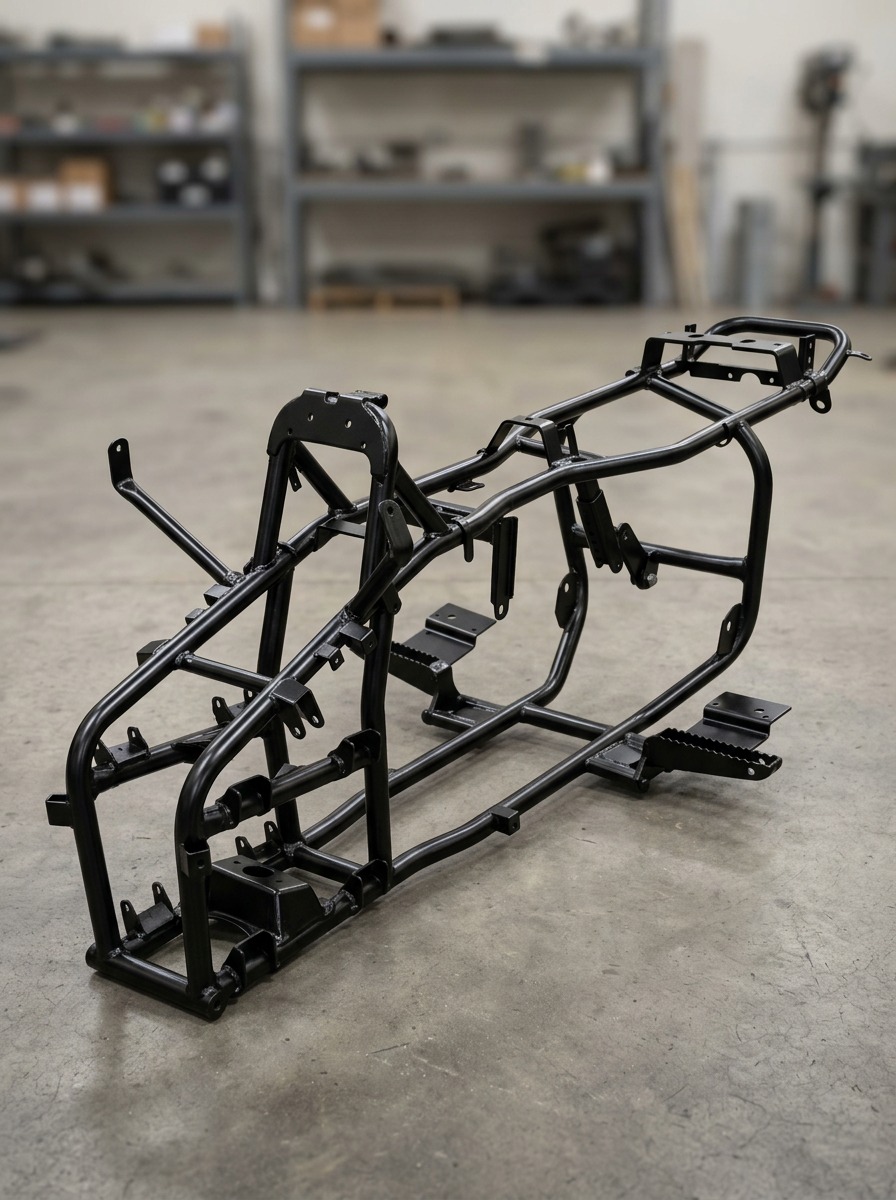

Премиум проект чертеж рама для самодельного квадроцикла 150 кубов в сборе сделать
