Чертеж садового шкафа 150х90 см: как построить хозблок своими руками

Скачать этот проект-чертёж в PDF

При обустройстве небольшого дачного участка или придомовой территории всегда встает вопрос компактного хранения инвентаря. Классический крупный сарай занимает слишком много места, а мелкий садовый инструмент, газонокосилка и бытовая химия требуют надежной защиты от осадков. Оптимальным решением становится компактный деревянный хозблок размером 1500 на 900 мм с удобными раздвижными дверями. В этом материале детально разберем конструктив такого уличного шкафа, технологию сборки и необходимые материалы.

Конструктивные особенности уличного шкафа 1500х900 мм

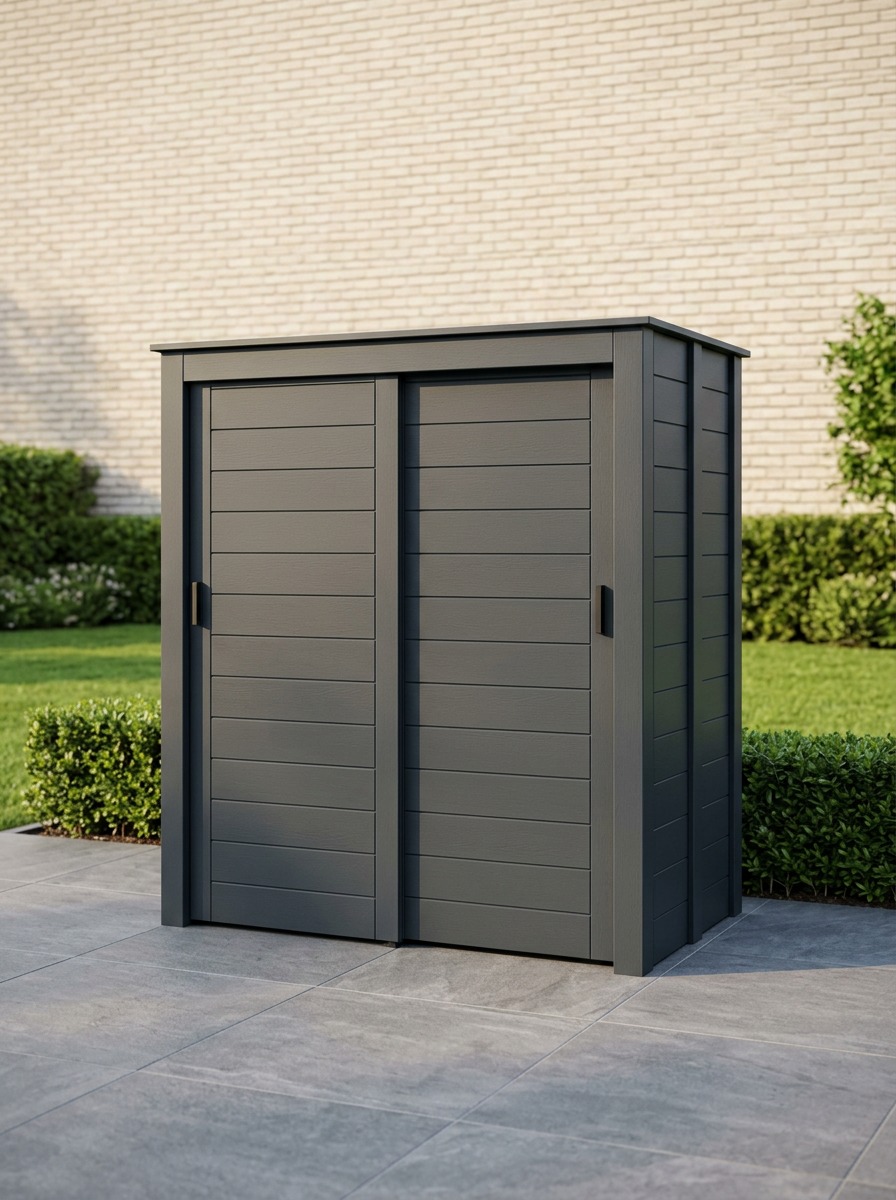

Данный хозблок представляет собой прямоугольную коробчатую раму, собранную на прочном деревянном каркасе. Габариты конструкции составляют 1500 мм по ширине, 900 мм по глубине и 1850 мм по высоте. Такие пропорции делают шкаф устойчивым и емким, но при этом позволяют разместить его на самой ограниченной площади, например, у стены дома или вдоль забора.

Главная черта проекта, это использование двухстворчатой раздвижной системы дверей по типу шкафа-купе. В условиях узких садовых дорожек распашные створки часто перекрывают проход или задевают посадки. Раздвижной механизм полностью решает эту проблему. Плоская крыша с небольшим уклоном назад обеспечивает эффективный сход воды и облегчает общий вес верхней части постройки.

Варианты использования и адаптация пространства

Несмотря на скромное пятно застройки, внутренний объем хозблока позволяет реализовать несколько сценариев эксплуатации. Помещение легко делится на функциональные зоны с помощью внутренних перегородок и систем хранения.

• Основной садовый склад: нижний ярус отводится под тяжелую технику, вроде газонокосилки или культиватора, а верхние полки занимают ручной инструмент и удобрения.
• Мини-мастерская или место для хобби: установка верстачной доски и систем подвеса для хранения слесарного инструмента.
• Хозяйственный блок для птицы: при минимальной доработке вентиляции и утепления конструкцию можно адаптировать под компактный уличный шкаф-курятник для сезонного содержания небольшой группы птиц.
• Склад для дров и угля: демонтаж части полок превращает внутреннее пространство в сухой вентилируемый дровник.

Пиломатериалы и комплектующие для постройки

Надежность хозблока напрямую зависит от правильного подбора древесины. Для силового каркаса используется сухой строганый брусок сечением 40х40 мм или 50х50 мм. Обшивка стен выполняется из фасадной планкен-доски, имитации бруса или влагостойкой фанеры ФСФ толщиной от 12 мм.

Для работы потребуется подготовленный набор материалов и фурнитуры:

• Брус хвойных пород для несущих стоек и обвязки.
• Обшивочная доска или листовой материал для стеновых панелей.
• Направляющие треки и роликовые каретки для раздвижных дверей.
• Кровля, кровельный материал вроде кровельной мембраны, мягкой черепицы или профилированного листа.
• Крепеж, оцинкованные саморезы, металлические перфорированные уголки, финишные гвозди.
• Уплотнители и силиконовый герметик для защиты стыков от влаги.

Инструмент для самостоятельной сборки

Собрать уличный шкаф можно имея стандартный набор плотницкого инструмента. Наличие профессионального оборудования ускорит процесс, но не является обязательным условием.

Вам понадобятся торцовочная или циркулярная пила для точного распила бруса под прямым углом, шуруповерт с набором бит, электрический лобзик для подгонки панелей. Из измерительных приборов обязательны строительный уровень длиной от 1 метра, угольник и рулетка. Для защиты древесины пригодится малярный инструмент, кисти и валики.

Подготовка основания и нижняя обвязка

Уличный хозблок рассчитывается на установку на подготовленную плитную или точечную основу. Ставить деревянную конструкцию прямо на грунт категорически запрещено, так как нижний венчик быстро сгниет от почвенной влаги.

В качестве фундамента отлично подходит площадка из тротуарной плитки, уложенная на песчано-гравийную подушку, либо четыре бетонных блока по углам. На бетон обязательно укладывается рубероид в два слоя для гидроизоляции. Нижняя рама из бруса собирается с проверкой диагоналей, после чего обрабатывается вымываемым antiseptikом в два слоя.

Пошаговый монтаж каркаса и обшивка стен

Сборка каркаса начинается с установки уголков и вертикальных стоек. Стойки связываются верхним поясом обвязки, формируя жесткий пространственный куб. Для приданию каркасу дополнительной жесткости используются временные или постоянные укосины.

1. Сборка нижнего горизонтального основания и проверка диагоналей.
2. Монтаж угловых и дверных вертикальных стоек.
3. Установка верхнего пояса обвязки с формированием уклона под крышу.
4. Монтаж направляющих профилей для раздвижных дверей на верхнюю и нижнюю балки.
5. Обшивка боковых и задней стенок выбранным листовым или дощатым материалом.
6. Герметизация стыков и обработка наружных поверхностей защитным маслом или фасадной краской.

Установка раздвижных дверей и кровли

Дверные полотна собираются на легком каркасе из бруска, чтобы не перегружать роликовый механизм. Панели дверей должны точно соответствовать размерам проема с учетом технологических зазоров в 5-7 мм. Ролики крепятся к торцам дверей, после чего полотна навешиваются на рельсы и регулируются по высоте.

Крыша накрывается сплошным настилом из OSB или доски. Сверху укладывается кровельное покрытие с вылетом за периметры стен на 100-150 мм для защиты обшивки от косого дождя. На стыке крыши и стен монтируются ветровые планки.

Расчет стоимости самостоятельной постройки

Создание хозблока своими руками обходится значительно дешевле покупки готового пластикового или металлического контейнера. Основные затраты приходятся на пиломатериалы и раздвижную фурнитуру.

При средних ценах на строительном рынке качественная древесина, брус и планкен, обойдется примерно в 7000-9000 рублей. Комплект роликов и направляющих выйдет в районе 2000-3000 рублей. На мягкую кровлю, крепеж, углы и защитные пропитки уйдет еще около 3000 рублей. Итоговая смета на материалы составит порядка 12000-15000 рублей, что делает проект крайне выгодным.

Типичные ошибки при строительстве мини-хозблока

Опытные мастера часто сталкиваются с переделками за новичками. Самая распространенная ошибка, использование сырого пиломатериала. При высыхании на открытом воздухе брус начинает крутить, из-за чего клинят раздвижные двери, а в обшивке появляются щели.

Вторая проблема, игнорирование диагоналей при сборке коробки. Если рама имеет перекос даже в 5 мм, раздвижные створки не смогут плотно закрываться. Третья ошибка, отсутствие вентиляционных зазоров. Хозблок должен иметь минимальное проветривание, иначе внутри заведется плесень и инструмент начнет ржаветь.

Чтобы избежать ошибок в расчетах и не испортить дорогостоящие пиломатериалы, используйте проверенные чертежи. Скачать готовый цифровой проект премиум хозблока 150х90 см с подробной деталировкой, картой раскроя и ведомостью материалов за 329 рублей можно на сайте ПроектСам (proektsam.ru). Это сэкономит ваше время на разметку и гарантирует идеальную точность подгонки всех элементов.
