Строительство деревянной беседки размером 4 на 3 метра позволяет получить комфортную зону отдыха для дачного участка. Данное архитектурное решение сочетает открытую конструкцию с защитными решетчатыми панелями и надежной двускатной крышей. В этой статье подробно рассмотрены конструктивные нюансы, требования к пиломатериалу и последовательность монтажных работ.

Конструктивные особенности и параметры садовой беседки

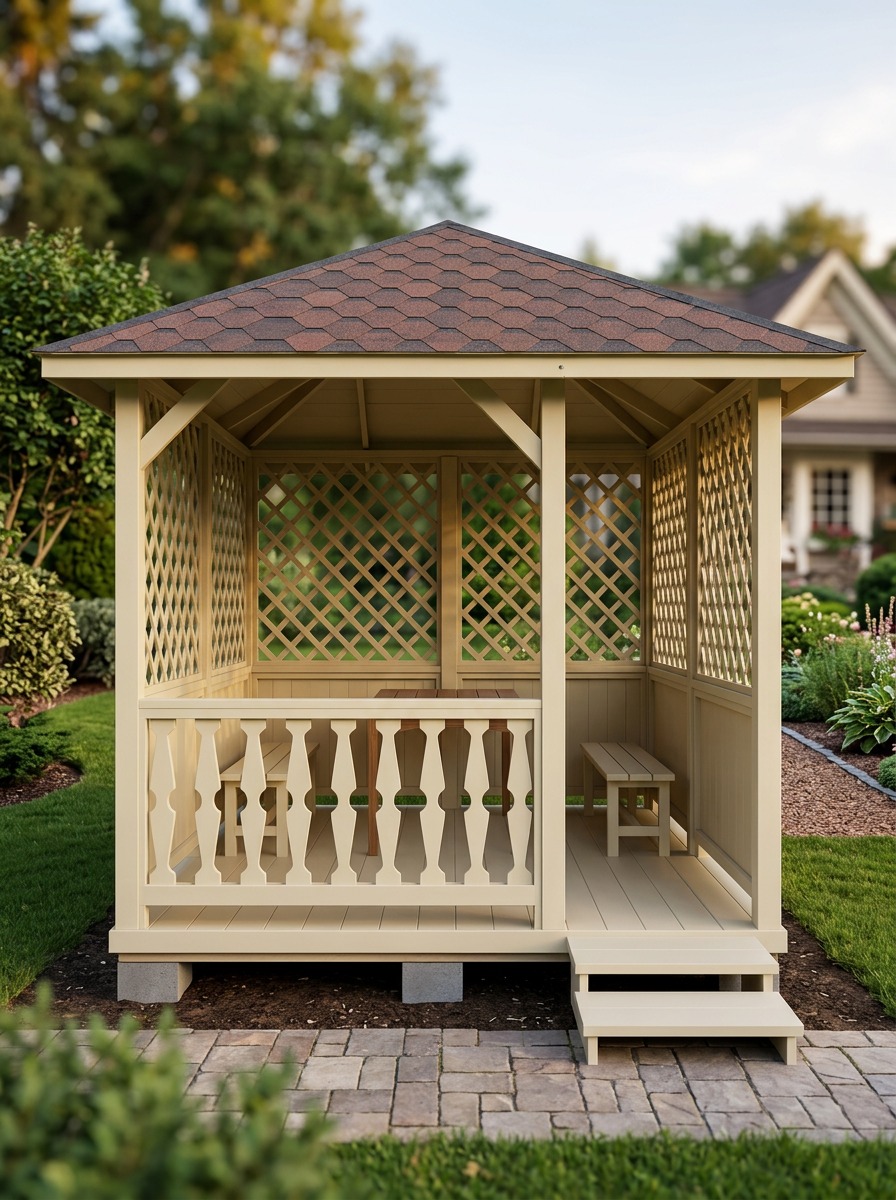

Проект представляет собой прямоугольную деревянную конструкцию с габаритами по осям 4000 на 3000 миллиметров и полной высотой до конька 2900 миллиметров. В основе строения лежит несущий каркас из массивного бруса, который обеспечивает устойчивость к ветровым и снеговым нагрузкам. Конструкция оснащена приподнятым дощатым настилом с удобными входными ступенями, что предотвращает контакт древесины с влажным грунтом.

Двускатная крыша создает оптимальный угол наклона для схода осадков и обеспечивает высокое внутреннее пространство. Боковые стороны беседки частично закрыты шпалерными решетками и перилами, которые выполняют декоративную функцию и защищают от прямого солнца или бокового ветра.

Требования к пиломатериалам и защитной обработке

Для несущих вертикальных стоек и нижней обвязки рекомендуется использовать брус камерной сушки сечением 100 на 100 миллиметров или 150 на 150 миллиметров. Применение сухого или клеенного пиломатериала исключает деформацию и растрескивание элементов в процессе эксплуатации. Для стропильной системы и лаг пола подойдет доска сечением 50 на 150 миллиметров.

Все элементы из сосны или ели необходимо обработать глубоко проникающим антисептиком до начала сборки. Особое внимание следует уделить торцам бруса и нижним плоскостям обвязки, которые сильнее всего подвержены воздействию влаги.

• Опорные стойки и обвязка из бруса 100 на 100 миллиметров
• Лаги и стропила из доски 50 на 150 миллиметров
• Настил пола из террасной или шпунтованной доски толщиной от 35 до 40 миллиметров
• Решетки шпалер из рейки 20 на 40 миллиметров

Инструменты и крепежные элементы для работы

Для точной подгонки деревянных деталей потребуется торцовочная пила с регулировкой угла реза, а также циркулярная пила и мощный шуруповерт. Сборку стропильных узлов и сопряжений бруса удобно выполнять с помощью дрели, перьевых сверл и набора стамесок. Для контроля геометрии обязательно нужны лазерный или водяной уровень, угольник и рулетка длиной не менее пяти метров.

Крепление основных элементов выполняется с помощью оцинкованных конструкционных саморезов, металлических уголков и усиленных пластин. Для фиксации опорных стоек к фундаменту применяются стальные закладные анкеры или регулируемые анкерные опоры, которые позволяют компенсировать сезонные подвижки почвы.

Подготовка фундамента и монтаж опорных стоек

В качестве основания для легкой беседки 4 на 3 метра идеально подходит столбчатый фундамент из бетонных блоков или свайно винтовой фундамент. Сваи или бетонные столбы устанавливаются по углам строения и вдоль длинных сторон с шагом не более двух метров. Верхняя плоскость всех опор выставляется строго в одной горизонтальной проекции.

На бетонные или стальные опоры укладывается двухслойная гидроизоляция из рубероида или битумной мембраны. Опорные стойки фиксируются на фундаментных анкерах с временным креплением укосинами. Каждая стойка выверяется по вертикальному отвесу для исключения перекосов каркаса.

Сборка нижнего венца и укладка напольного настила

Брус нижней обвязки соединяется по углам способом вполдерева или в лапу с обязательным стягиванием глухарями или шпильками. Внутрь периметра врубаются лаги пола с шагом от 500 до 600 миллиметров, что обеспечивает жесткость основания и отсутствие прогибов настила. После сборки каркаса обвязки укладывается дощатый пол с технологическими зазорами от 3 до 5 миллиметров для отвода воды.

Перед укладкой досок рекомендуется обработать нижнюю сторону пола защитным масляным составом. Входная группа формируется путем монтажа косоуров и ступеней, прикрепленных к торцевому брусу обвязки.

Монтаж стропильной системы и кровельного покрытия

Стропильные фермы двускатной крыши собираются по шаблону на земле или непосредственно на верхней обвязке беседки. Угол наклона скатов подбирается в пределах от 20 до 30 градусов для эффективного схода снега. Стропильные ноги выпиливаются с посадочными врубками в местах опирания на верхний брус и запиливаются под углом в коньковом узле.

По стропилам монтируется сплошная или шаговая обрешетка в зависимости от выбранного кровельного материала. Для данной конструкции отлично подходит гибкая черепица по плитам ОСП или металлочерепица по брускам обрешетки. Края скатов оформляются ветровыми и карнизными планками.

Изготовление шпалерных решеток и декоративных элементов

Боковые проемы беседки заполняются решетчатыми панелями, которые выполняют роль перголы и создают легкую тень. Рама шпалеры собирается из бруска, внутрь которого под углом 45 градусов крепится перекрестная рейка. Диагональное расположение реек придаст конструкции необходимую жесткость и эстетичный внешний вид.

Перила устанавливаются на высоте от 900 до 1000 миллиметров от пола и фиксируются между вертикальными стойками на потайные нагели или металлические уголки. Все поверхности деталей перед финишной сборкой шлифуются абразивной бумагой с зерном 120 или 180.

Ошибки при строительстве и расчет сметы

Главная ошибка начинающих мастеров заключается в использовании сырого пиломатериала естественной влажности. При высыхании такой брус крутит и рвет, что приводит к перекосу несущих узлов и разрушению кровельного настила. Вторая распространенная ошибка состоит в жестком креплении бруса к фундаменту без гидроизоляционного слоя, по причине чего дерево быстро гниет.

Самостоятельная закупка материалов для беседки 4 на 3 метра потребует бюджетов на брус, доску, кровлю и крепеж. Однако без точной деталировки легко ошибиться с объемами и потратить лишние средства на обрезки пиломатериала.

Чтобы избежать ошибок в расчетах и сэкономить время при разметке деталей, используйте готовый проект с подробными чертежами и спецификацией. Скачать проверенный сборочный чертеж садовой беседки 4х3 метра в формате PDF можно на специализированном портале ПроектСам на сайте proektsam.ru. В комплекте вы найдете точную деталировку всех узлов, ведомость пиломатериалов и пошаговую схему сборки для работы своими руками.
