Чертеж углового каркасного хозблока 7х5 с террасой: сборка своими руками

Скачать этот проект-чертёж в PDF

Строительство функционального хозблока 7х5 метров с открытой террасой позволяет решить сразу две задачи на дачном участке. Вы получаете просторное помещение для хранения техники, инвентаря или обустройства мастерской, а также удобную зону отдыха под навесом. Каркасная технология делает постройку доступной для самостоятельного монтажа без привлечения тяжелой спецтехники. Главное в этом процессе, строго следовать технологии сборки узлов и заранее подготовить точный комплект пиломатериалов.

Конструктивные особенности и габариты углового хозблока

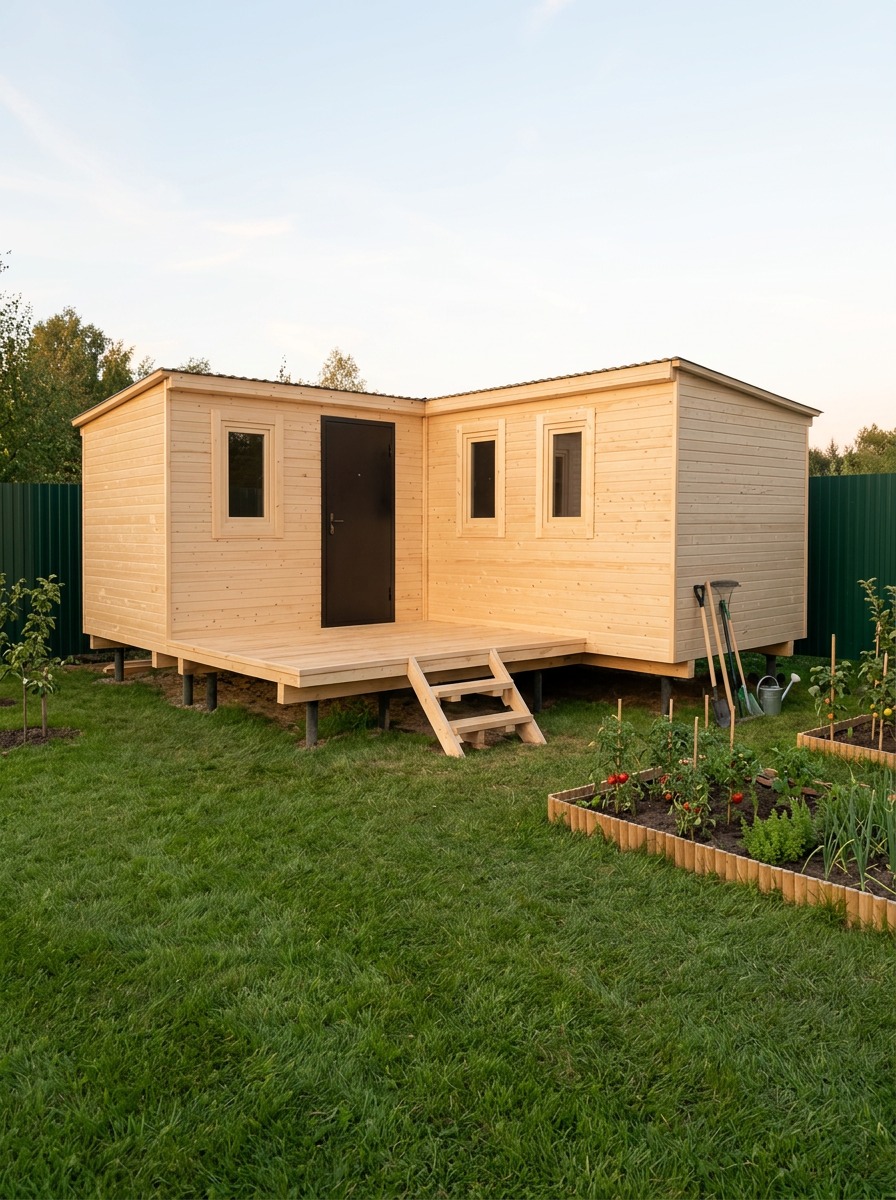

Данный хозблок имеет общие габариты 7000 на 5000 мм по крайним точкам обвязки при высоте в коньке или верхней точке крыши 2700 мм. Конструкция объединяет закрытую утепляемую часть и крытую угловую террасу. Такое планировочное решение экономит пятно застройки и материал, так как терраса и внутренний блок находятся под общей кровлей. Каркас проектируется из сухого обрезного или строганого бруса и доски, что предотвращает усадку и геодезические перекосы после высыхания древесины.

Внутри хозблока можно выделить отдельные зоны, например, кладовую для садовой техники и небольшую мастерскую. Входная группа и окна расположены так, чтобы обеспечить максимальное естественное освещение рабочих зон. Односкатная кровля с оптимальным углом наклона гарантирует эффективный сход снега и быстрый отвод дождевой воды. Опора террасы выполняется на опорные столбы с регулировочными компенсаторами усадки или жестким креплением к нижнему обвязочному венцу.

Пиломатериалы и крепеж для строительства

Для возведения силового каркаса и отделки постройки потребуется стандартный набор материалов, доступный на любом строительном рынке. Основу составляет сухая доска, которая обеспечивает прочность и долговечность всей конструкции. Для предотвращения гниения все элементы нижнего уровня подлежат обязательной глубокой обработке антисептическими составами.

• Для нижней обвязки и лаг пола используется брус или сдвоенная доска сечением 150х50 мм.
• Стойки каркаса, укосины и ригели собираются из доски 100х40 мм или 150х40 мм.
• Стропильная система рассчитывается из доски 150х50 мм с шагом под ширину утеплителя.
• Внешняя обшивка выполняется имитацией бруса, сайдингом или строганой доской 20х135 мм.
• Кровля закрывается металлочерепицей, профнастилом или мягкой битумной черепицей по сплошной обрешетке из плиты ОСП.
• В качестве крепежа применяются оцинкованные гвозди, конструкционные саморезы и перфорированные стальные уголки.

Инструменты для проведения монтажных работ

Сборка деревянного каркаса требует базового набора плотницкого и измерительного инструмента. Наличие профессионального оборудования существенно ускоряет процесс торцовки и подгонки деталей. Особое внимание стоит уделить измерительным приборам, так как погрешность в несколько миллиметров на нижней обвязке приведет к перекосу всей крыши.

• Торцовочная или циркулярная пила для точного распила досок под прямым и острым углом.
• Шуруповерт с комплектом бит и аккумулированный гвоздезабивной пистолет при наличии.
• Лазерный или водяной уровень, строительный угольник, рулетка длиной не менее 10 метров.
• Струбцины для временной фиксации элементов каркаса перед окончательным крепежом.
• Средства индивидуальной защиты, включая очки, перчатки и наушники.

Подготовка фундамента и монтаж нижней обвязки

Каркасный хозблок 7х5 метров имеет относительно небольшой вес, поэтому не требует заливки тяжелого ленточного фундамента. Оптимальным выбором станет мелкозаглубленный столбовой фундамент из бетонных блоков или свайно-винтовое основание. Сваи закручиваются ниже уровня промерзания грунта с шагом не более 2 метров под всеми несущими стенами и лагами террасы.

На оголовки свай укладывается рулонная гидроизоляция в два слоя. Затем монтируется ростверк или нижняя обвязка из бруса. Все элементы тщательно вымеряются по диагоналям, допустимое расхождение не должно превышать 5 мм. После фиксации обвязки устанавливаются лаги пола, подшивается черепной брус и укладывается ветрозащитная мембрана с утеплением, если хозблок планируется использовать в зимнее время.

Стены каркасника удобнее и быстрее собирать на ровном основании готового чернового пола в горизонтальном положении. Каждая стеновая рама сбивается согласно деталировке, включающей стойки, дверные и оконные проемы, а также врезные укосины. Укосины врезаются под углом от 45 до 60 градусов в верхнюю и нижнюю обвязку стены для придания пространственной жесткости.

1. Сборка передней и задней несущих стеновых рам на настиле пола.
2. Подъем рам, выставление по уровню и временное раскрепление подкосами.
3. Монтаж боковых стен и внутренних перегородок, связывающих конструкцию воедино.
4. Укладка верхней двойной обвязки, которая перекрывает стыки нижних рам.
5. Установка стропильных ног с запилами в местах опирания на обвязку и монтаж настила кровли.

Обустройство открытой террасы и обшивка

Террасная зона является продолжением каркаса хозблока и требует внимательного подхода к укладке напольного покрытия. Для пола террасы используется лиственница или специальная террасная доска из ДПК с зазором 3-5 мм для свободного стока воды. Опорные столбы навеса фиксируются на регулируемые анкеры, чтобы компенсировать возможные сезонные подвижки почвы.

Внешняя обшивка каркаса начинается снизу вверх с соблюдением вентиляционного зазора. Под обшивку обязательно укладывается супердиффузионная мембрана, защищающая утеплитель и древесину от продувания и влаги. Оконные и дверные блоки устанавливаются в подготовленные проемы с использованием монтажных пластин и профессиональной пены с низким коэффициентом расширения.

Расчет затрат и экономия при самостоятельной сборке

Оценка стоимости строительства хозблока 7х5 метров состоит из двух ключевых частей, затрат на материалы и оплаты работы бригады. При заказе постройки под ключ коммерческая цена может быть выше фактической себестоимости материалов в два или три раза. Самостоятельная закупка пиломатериала по точной ведомости позволяет существенно сократить бюджет.

Стоимость готового комплекта пиломатериалов, крепежа, кровельного покрытия и отделки для такого хозблока составляет в среднем от 180 до 250 тысяч рублей в зависимости от выбранного региона и сорта древесины. При самостоятельном выполнении работ вы полностью экономите на строительной бригаде. Наличие точной схемы и деталировки исключает покупку лишнего леса и ошибочный раскрой досок, что бережет до 15 процентов общего бюджета.

Типичные ошибки при строительстве каркасников

Отказ от использования врезных укосин или плитной обшивки ОСП делает каркас шатким, постройка может перекоситься под ветровой или снеговой нагрузкой. Часто начинающие мастера используют пиломатериал естественной влажности и сразу зашивают его наглухо наглухо пароизоляцией. Это приводит к образованию плесени и гниению стоек внутри стены уже через один сезон.

Другая распространенная ошибка касается крепежа. Сборка силовых узлов только на черные саморезы недопустима, так как они работают плохо на срез и быстро ломаются при подвижках древесины. Для каркаса следует использовать оцинкованные гвозди или специальные конструкционные саморезы. Также не стоит пренебрегать гидроизоляцией между бетонными блоками или сваным оголовком и деревянной обвязкой.

Чтобы избежать ошибок в расчетах и не испортить дорогостоящий пиломатериал, используйте проверенную документацию. Готовый проект с подробными чертежами, точными размерами в мм и пошаговой 3D схемой сборки можно скачать за 329 рублей на сайте ПроектСам (proektsam.ru). Это сэкономит ваше время на разметку и защитит от спонтанных переделок в процессе строительства.
