Строительство функциональной зоны отдыха на дачном участке требует точного расчета нагрузок и грамотного планирования пространства. Беседка размером 6 на 4 метра с плоской крышей представляет собой современную полузакрытую конструкцию, объединенную с летней кухней. В этом материале разберем технические нюансы возведения такого объекта, спецификацию материалов и последовательность монтажных работ.

Конструктивные особенности и планировка пространства 6х4 метра

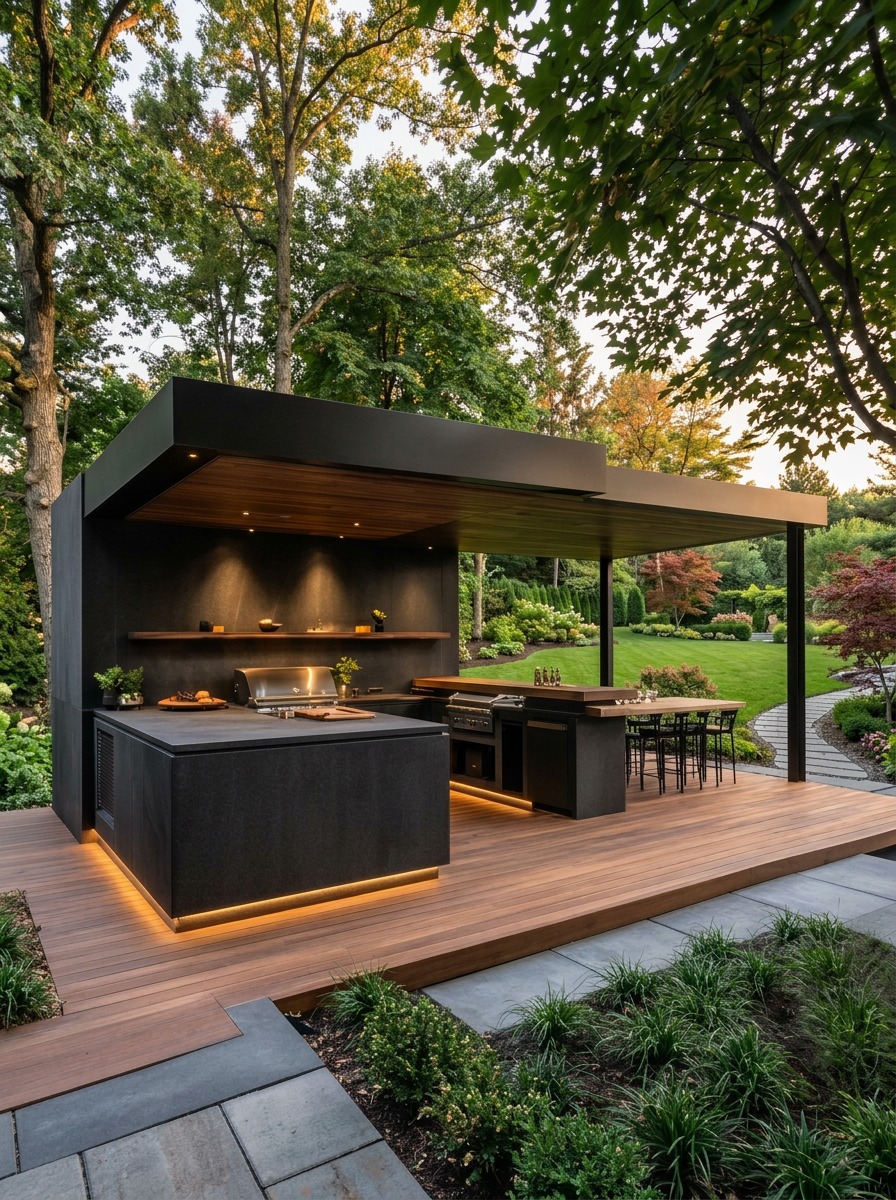

Пространство габаритом 6000 на 4000 мм и высотой 2600 мм делится на две функциональные части. Первая часть отведена под обеденную группу или мягкую зону отдыха, вторая вмещает полноценный кухонный блок. Особенностью проекта является наличие одной полностью глухой задней стены, которая защищает рабочую зону от ветра и скрывает инвентарь.

Встроенная барная стойка выступает разделителем зон и одновременно служит дополнительной рабочей поверхностью. Конструкция включает:

• Модуль для установки портативного гриля или встраиваемой плиты.
• Нишу под компактный уличный холодильник с подводом электричества.
• Декоративную светодиодную подсветку под свесом навеса.
• Рабочую столешницу из влагостойких материалов.

Материалы для силового каркаса и отделки

Основой постройки служит стальной прокатный профиль. Металлический каркас обеспечивает геометрическую точность, устойчивость к ветровым нагрузкам и долговечность конструкции. Для несущих опор используется профильная труба сечением 100х100х4 мм, а для обвязки и стропильной системы плоской крыши подходит труба 80х40х3 мм.

Обшивка глухой стены и элементов барной стойки выполнена тёмными декоративными панелями. При необходимости материал отделки легко заменяется на альтернативные варианты:

• Планкен из лиственницы, обработанный защитным маслом.
• Древесно-полимерный композит, не требующий ежегодного окрашивания.
• Фасадный металлический сайдинг с имитацией текстуры дерева.

Требования к фундаменту и подготовка основания

Выбор типа фундамента зависит от характеристики грунта на участке. Из-за относительно небольшого веса металлоконструкции оптимальным решением станет свайно-винтовой или столбчатый фундамент. Сваи диаметром 89 мм закручиваются ниже глубины промерзания почвы, после чего бетонируются изнутри для предотвращения коррозии.

Под кухонную зону и барную стойку закладываются закладные детали с привязкой к общему силовому контуру. Если на участке преобладает песчаный грунт, допускается заливка монолитной армированной плиты толщиной 150 мм, которая сразу послужит готовым черновым полом.

Инструменты и оборудование для самостоятельно работы

Для качественного монтажа металлических элементов и обшивки понадобятся профессиональные измерительные и монтажные приборы. Отклонение по диагоналям каркаса не должно превышать 2 мм, поэтому лазерный уровень является обязательным инструментом на площадке.

В минимальный набор мастера входят:

• Сварочный инвертор мощностью от 160 ампер и маска Хамелеон.
• Угловая шлифовальная машина с отрезными и зачистными дисками.
• Магнитные угольники для фиксации узлов под углом 90 градусов.
• Шуруповерт с набором бит и сверл по металлу.

Пошаговая сборка несущего каркаса и стропильной системы

Монтаж начинается с выравнивания оголовков свай и укладки нижней обвязки. Опорные столбы привариваются строго по вертикали с временной фиксацией укосинами. Верхняя обвязка связывает стойки в единую пространственную раму, обеспечивая жесткость всего строения.

Стропильные балки плоской крыши укладываются с минимальным уклоном в 2-3 градуса для естественного стока талой и дождевой воды. На стропила монтируется обрешетка под профлист или сплошной настил из ориентированно-стружечных плит под мягкую кровлю. Все сварные швы зачищаются, заравниваются и покрываются антикоррозийным грунтом перед финишной покраской.

Монтаж барной зоны и инженерных коммуникаций

Каркас барной стойки варится из легкой профильной трубы 40х20 мм и жестко привязывается к полным опорам беседки и закладным в полу. Внутри каркаса прокладываются кабель-каналы с защищенным проводом для подключения бытовой техники и светильников. Класс защиты всех уличных розеток и выключателей должен быть не ниже IP65.

Подвод водоснабжения и слива для раковины организуется на этапе закладки основания. Трубы утепляются и укладываются в защитные гофрированные гильзы под небольшим уклоном к септику или дренажному колодцу.

Типичные ошибки при строительстве беседок с плоской крышей

Главная ошибка начинающих строителей заключается в игнорировании снеговой нагрузки. Плоская крыша требует правильного расчета сечения стропил и шага их укладки, иначе зимой возможен прогиб металлопроката. Также частой проблемой становится отсутствие вентиляционного зазора под кровельным материалом, что приводит к образованию конденсата.

Второй распространенный недочет касается отсутствия антикоррозийной обработки внутренних полостей труб и сварных швов. Сварка разрушает заводское цинковое или лакокрасочное покрытие, поэтому обработка швов цинконаполненной грунтовкой обязательна сразу после завершения сварочных работ.

Расчет стоимости материалов и бюджета постройки

Итоговая смета формируется из стоимости металлопроката, кровельного покрытия, отделочных панелей и фурнитуры. Направление закупки металла напрямую зависит от текущих рыночных цен за тонну. Использование металлического профиля позволяет точно рассчитать раскрой и свести количество отходов к минимуму.

В среднем самостоятельная сборка конструкции обходится в 2-3 раза дешевле покупки готового заводского комплекта с монтажом. Наличие точной ведомости материалов позволяет закупить ровно столько металлопроката и крепежа, сколько требуется по проекту, избегая переплат.

Самостоятельное проектирование подобного объекта требует навыков работы в чертежных программах и глубоких знаний сопромата. Чтобы избежать ошибок в расчетах и не испортить дорогостоящий материал, рекомендуем использовать готовое решение. На сайте ПроектСам (proektsam.ru) можно скачать полный комплект рабочих чертежей беседки 6х4 в формате PDF всего за 329 рублей, включая 3D схему сборки, узлы креплений и точную деталировку элементов.
