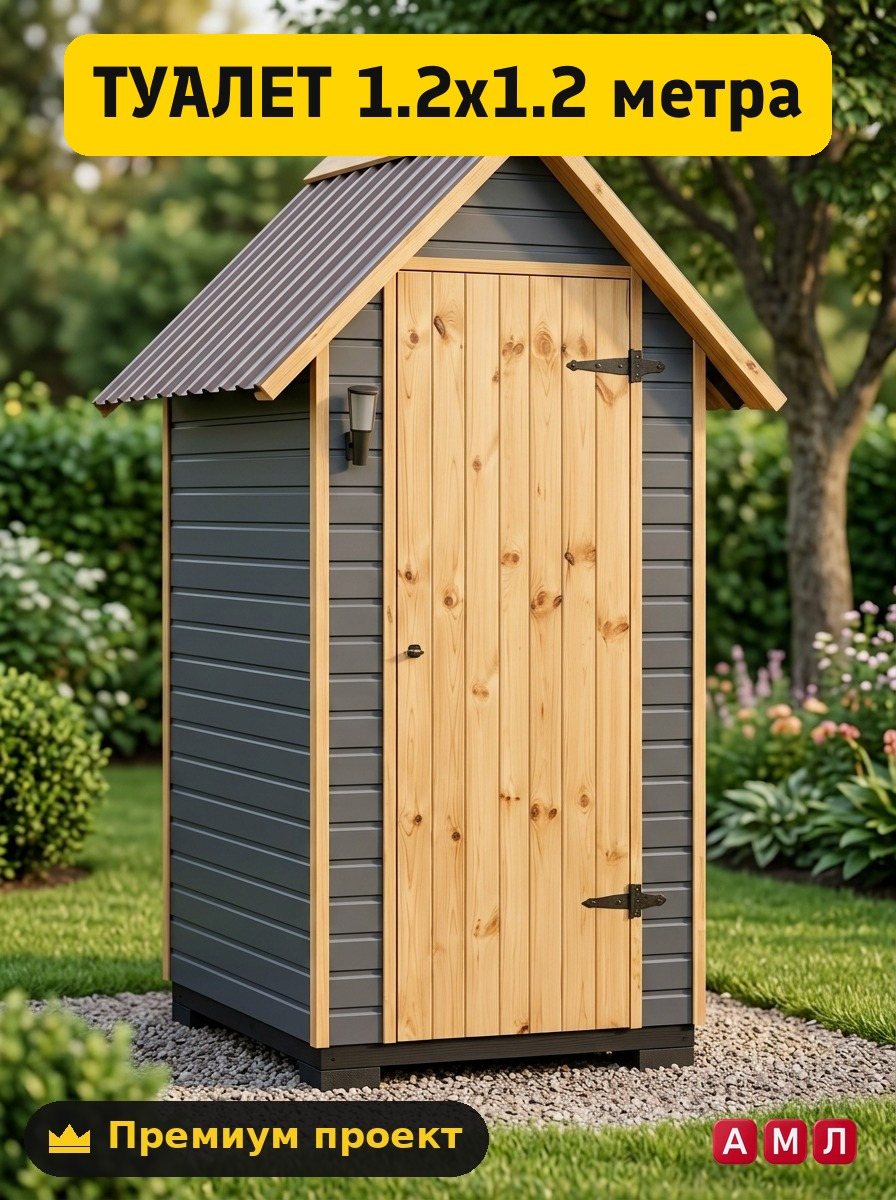

Чертеж утепленного зимнего туалета 1.2х1.2м из бруса и фанеры

Скачать этот проект-чертёж в PDF

Постройка полноценного теплого туалета на дачном участке требует точного расчета каркаса, теплоизоляции и вентиляции. Модель размером 1200 на 1200 мм с двускатной или односкатной крышей считается золотым стандартом по эргономике и расходу материалов. В этом руководстве подробно разобран процесс изготовления зимнего туалета из бруса и фанеры, от закладки фундамента до финальной обшивки.

Конструктивные особенности утепленного туалета 1.2х1.2 метра

Размер основания 1200 на 1200 миллиметров выбран не случайно. Этот габарит идеально соотносится со стандартными размерами листовых материалов, таких как фанера или плиты ОСП. При высоте конструкции 2400 миллиметров внутри создается комфортное пространство, где человеку любой комплекции не будет тесно даже в объемной зимней одежде.

Каркасный принцип позволяет заложить слой утеплителя необходимый для эксплуатации в морозы. Ограждающие конструкции формируют так называемый пирог, состоящий из нескольких важных слоев:

• Внешняя обшивка из влагостойкой фанеры или имитации бруса.
• Ветрозащитная мембрана для защиты от продувания.
• Силовой каркас из сухого бруса с заполнением утеплителем.
• Пароизоляционная пленка с проклейкой стыков.
• Внутренняя обшивка фанерой, подшитая к каркасу.

Такая схема предотвращает образование конденсата внутри стен и сохраняет тепло от компактного обогревателя в течение долгого времени.

Выбор пиломатериалов, утеплителя и крепежных элементов

Для сборки надежного силового каркаса рекомендуется использовать сухой строганый брус сечением 50 на 50 или 50 на 100 миллиметров. Использование материала естественной влажности может привести к перекосу конструкции при высыхании. Для обшивки стен и крыши оптимально подходит березовая фанера марки ФК или ФСФ толщиной от 9 до 12 миллиметров.

В качестве теплоизоляции лучше применить каменную вату в плитах плотностью от 35 до 45 килограмм на кубический метр. Она не проседает в вертикальных каркасах и обладает отличной паропроницаемостью. Для сборки каркаса и монтажа обшивки понадобятся следующие метизы:

• Конструкционные саморезы по дереву с желтым цинковым покрытием.
• Усиленные перфорированные уголки для обвязки.
• Кровельные саморезы с резиновыми шайбами.
• Финишные гвозди или саморезы для внутренней обшивки.

Все деревянные детали до начала монтажа необходимо обработать трудновымываемым антисептиком в два слоя.

Инструменты для работы в мастерской и на участке

Качественная сборка требует минимального набора столярного и строительного инструмента. Точность подгонки деталей напрямую влияет на отсутствие щелей и продуваемость готового туалета.

Основной список оборудования включает:

1. Торцовочную пилу или циркулярку для точного торцевания бруса.
2. Погружную пилу с направляющей шиной для ровного раскроя фанеры.
3. Мощный аккумуляторный шуруповерт с набором бит.
4. Лазерный или пузырьковый уровень длиною не менее одного метра.
5. Степлер строительный для фиксации пленок и мембран.

Работа по готовым размерам избавляет от необходимости постоянно измерять рулеткой каждую деталь по месту, что сокращает время опиливания в разы.

Пошаговый процесс сборки нижнего основания и пола

Строительство начинается с подготовки ровной площадки и установки опорных блоков или сваек. На них укладывается гидроизоляция из нескольких слоев рубероида, после чего собирается нижняя обвязка из бруса. Размеры рамы должны строго соответствовать проекту, а углы проверяются по диагоналям.

Черновой пол подшивается снизу фанерой или сеткой от грызунов. В пространство между лагами укладывается утеплитель, который закрывается сверху пароизоляцией. Чистовой пол настилается из толстой фанеры 18-22 мм или шпунтованной доски, а все стыки промазываются герметиком.

Сборка стеновых панелей и стропильной системы

Стены удобно собирать на ровной плоскости пола в виде отдельных рам. Каждая стеновая секция включает угловые стойки, промежуточные перемычки и укосины для жесткости. Особое внимание уделяется дверному проему, который формируется с учетом зазоров под установку утепленного дверного блока.

После поднятия и выравнивания стен по отвесу выполняется верхняя обвязка. Стропильная система изготавливается по шаблону, зашивается сплошной обрешеткой из фанеры и покрывается кровельным материалом, например гибкой черепицей или профлистом.

Утепление каркаса, закладка пароизоляции и организация вентиляции

Теплоизоляционные плиты укладываются в ячейки каркаса враспор, без щелей и зазоров. Поверх утеплителя изнутри помещения натягивается пароизоляционная мембрана с нахлестом полотен 15 сантиметров. Все швы обязательно проклеиваются специальной бутилкаучуковой лентой.

Правильная вентиляция жизненно необходима для зимнего туалета. Для этого в конструкции предусматриваются два канала:

• Нижний приточный клапан для подачи свежего воздуха.
• Вытяжная труба, выходящая из накопительного бака или стульчака выше конька крыши.

Такая схема гарантирует отсутствие неприятных запахов и лишней влаги внутри помещения.

Расчет стоимости материалов и бюджета строительства

Самостоятельное изготовление утепленного туалета обходится значительно дешевле покупки готовой бытовки сомнительного качества. В расчете на текущий период основные затраты распределяются следующим образом:

• Пиломатериалы брус и фанера формируют около 45 процентов бюджета.
• Утеплитель, пароизоляция и кровля занимают 25 процентов.
• Крепеж, антисептики, петли и замки составляют 15 процентов.
• Финишная покраска и отделка берут на себя оставшиеся 15 процентов.

Точная деталировка позволяет купить ровно столько материала, сколько нужно, исключив переплату за лишний брус или остатки листовых материалов.

Типичные ошибки новичков при самостоятельной сборке

Самая распространенная ошибка это отсутствие вентиляционных зазоров и неправильная укладка пленок. Если перепутать стороны пароизоляции, утеплитель быстро намокнет и потеряет свои свойства в первый же сезон.

Вторая частая проблема связана с игнорированием точных чертежей. Попытка собирать на глаз приводит к перекосу дверной коробки, заклиниванию двери при изменении влажности и перерасходу фанеры при раскрое.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок при подгонке углов, используйте проверенные чертежи. Скачать полный премиум проект зимнего утепленного туалета с картой раскроя и пошаговой схемой сборки вы можете на сайте ПроектСам (proektsam.ru). Это позволит сразу приступить к закупке материалов и сборке без лишних сомнений.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

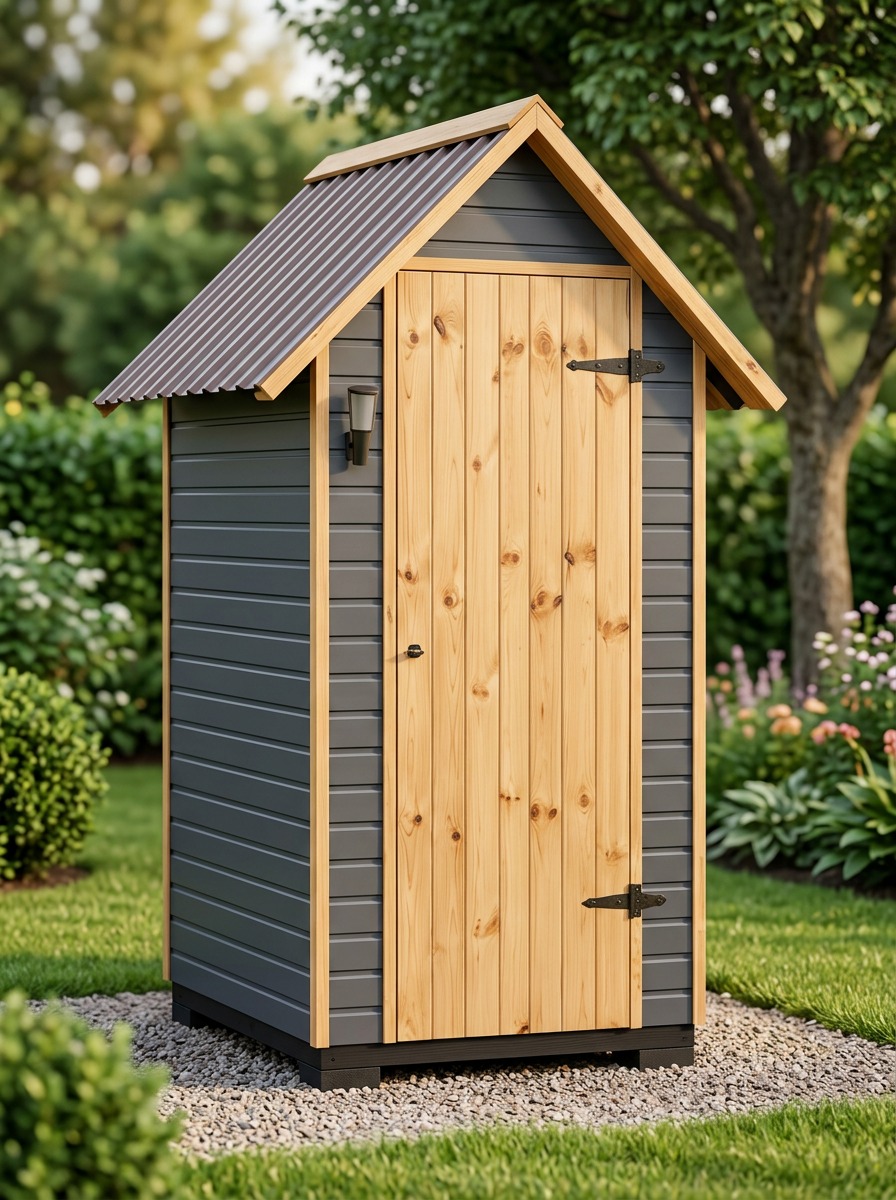

Премиум проект чертеж зимний туалет 1.2х1.2 метра домиком утепленный из бруса и фанеры для сада и дачи - постер, деталировка, раскрой, узлы и пошаговая схема сборки, скачать и распечатать

329 ₽

Смотреть проект

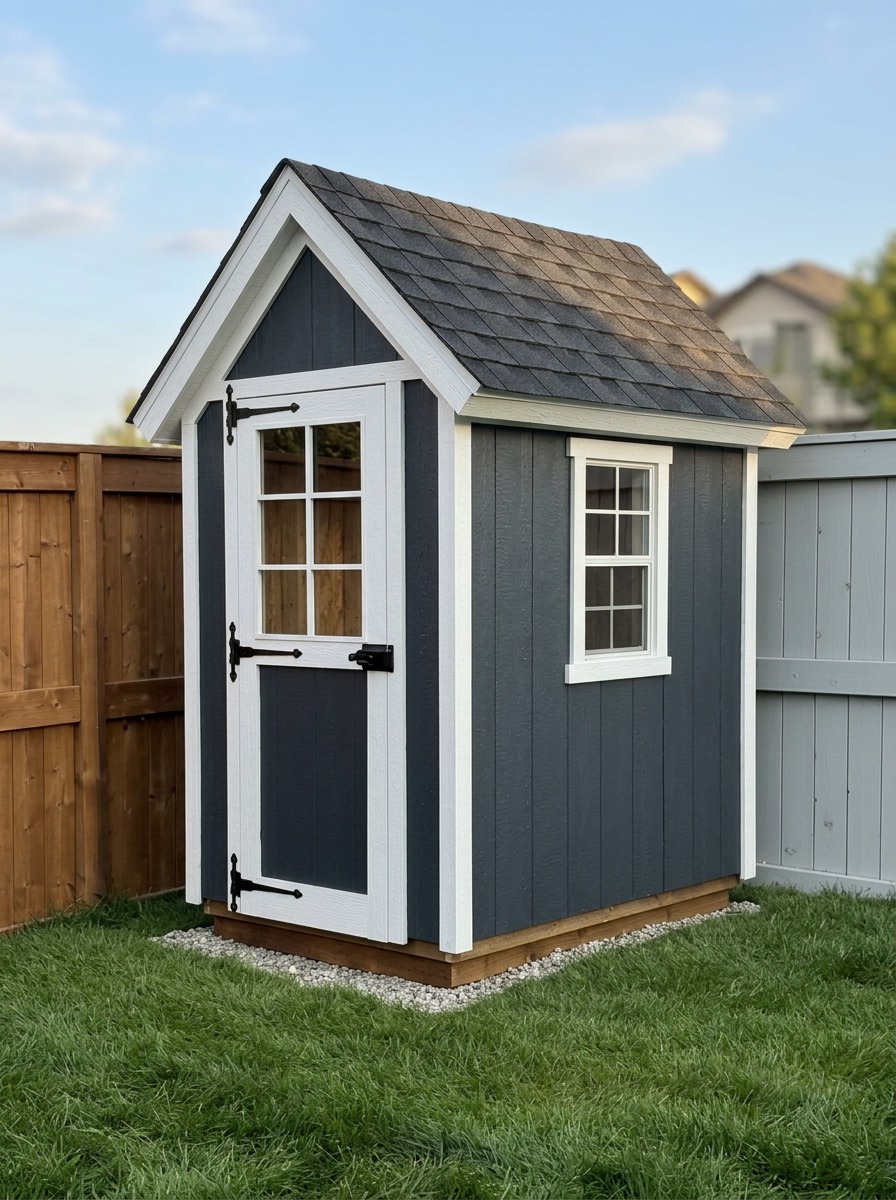

Премиум проект чертеж Дачный туалет 1.8х1.5 метра деревянный с окном для сада построить

329 ₽

Смотреть проект

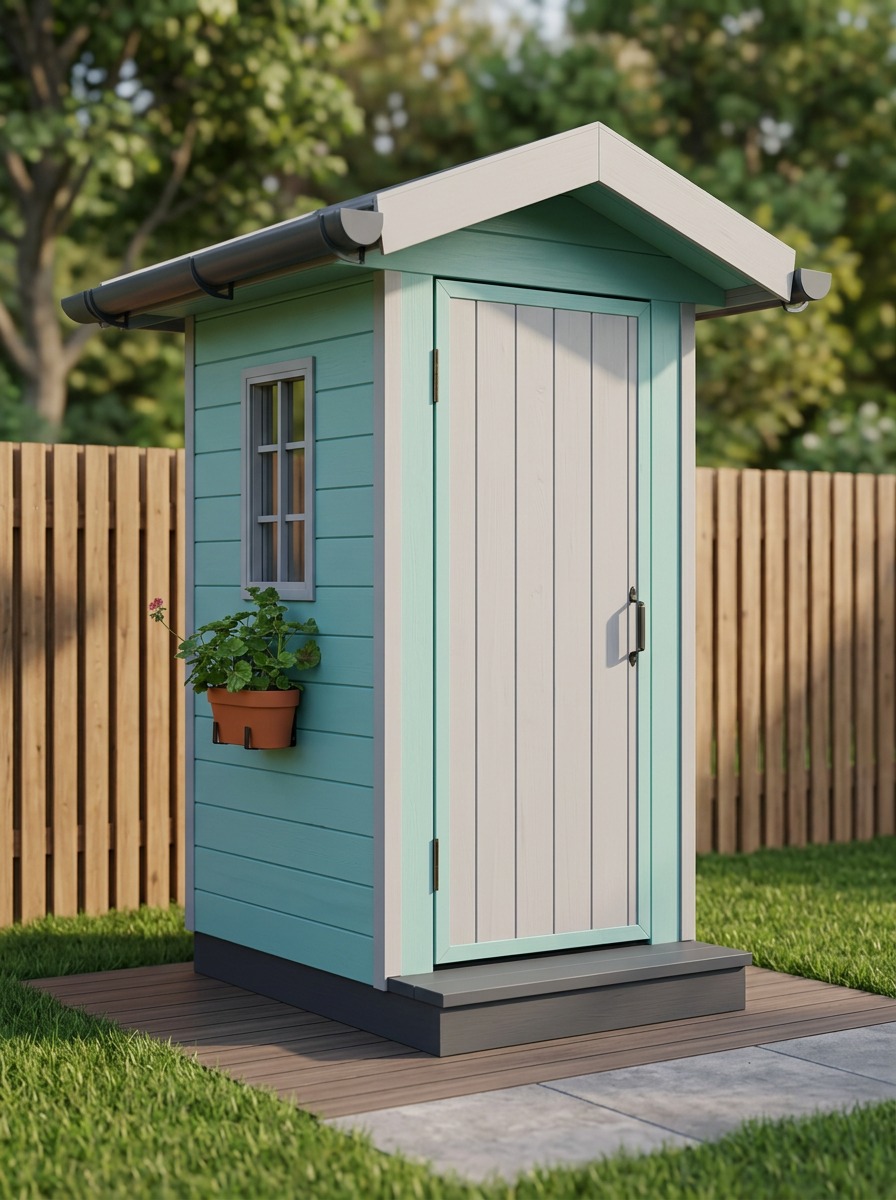

Премиум проект чертеж Туалет 1.4х1.4 метра из бруса с окошком и клумбой сартир лоток построить
