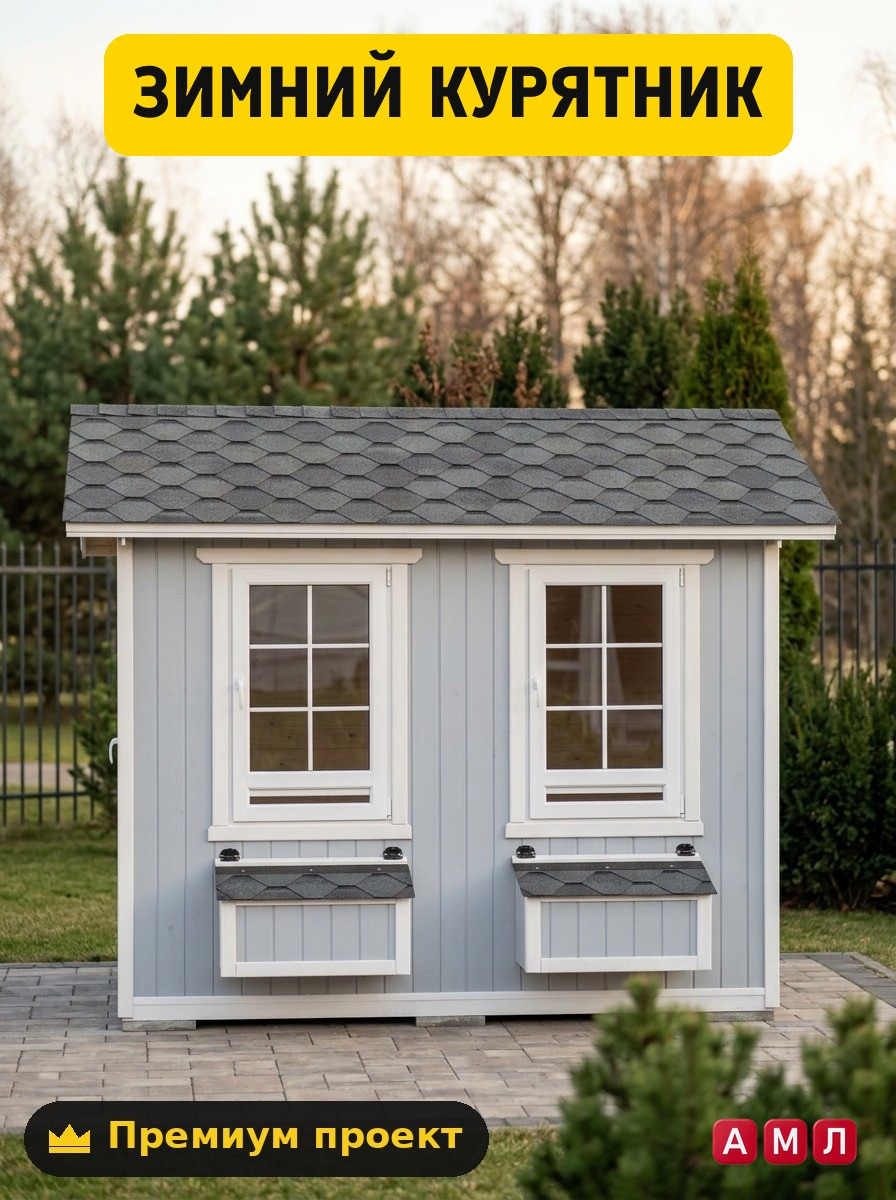

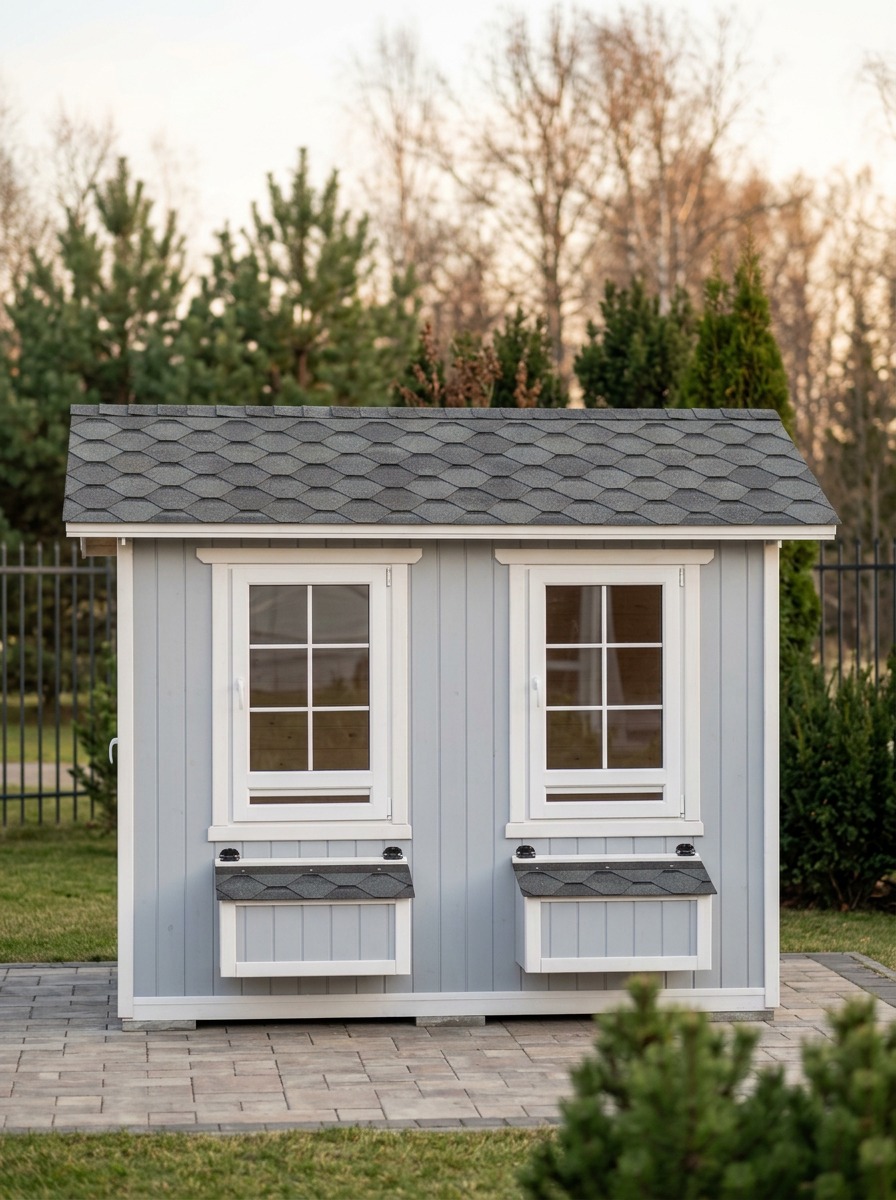

Чертеж зимнего утепленного курятника на 10 и 15 кур своими руками

Скачать этот проект-чертёж в PDF

Содержание птицы в зимний период требует создания капитального птичника с качественным утеплением. Постройка надежного птичника своими руками позволяет существенно сэкономить бюджет и получить строение под конкретные задачи. Для стада от 10 до 15 кур оптимален деревянный утепленный каркасник размером 3600 на 1800 мм. Данный материал раскрывает инженерные тонкости строительства и нюансы внутренней обустроенности такого птичника.

Оптимальные габариты и планировка зимнего птичника

Конструкция размером 3600 на 1800 мм и высотой 2400 мм обеспечивает комфортное размещение стада от 10 до 15 кур. Площадь птичника делится на две основные зоны, а именно закрытый утепленный блок для сна и несушек плюс защищенный выгул. Высота в 2400 мм позволяет птицеводу свободно ходить внутри помещения и проводить уборку без неудобств. Правильное зонирование предотвращает сквозняки и сохраняет тепло в спальном отделении в сильные морозы.

Технология утепления и устройство стенового пирога

Зимний курятник требует качественной изоляции для защиты от промерзания. Основой стены служит деревянный каркас из бруса, заполненный минеральной ватой или базальтовым утеплителем толщиной 100 мм. Изнутри и снаружи каркас обшивается листовыми материалами вроде ориентированно стружечных плит или фанеры.

Важнейшие слои стенового пирога включают в себя следующие элементы.

• Пароизоляционная мембрана со стороны внутреннего помещения для защиты утеплителя от влаги.
• Ветрозащитная пленка с внешней стороны для предотвращения продувания стен.
• Внутренняя и внешняя обшивка из деревянной доски или плитных материалов.

Внутреннее обустройство насесты гнезда и кормушки

Грамотное расположение оборудования внутри курятника сохраняет здоровье птицы и упрощает сбор яиц. Насесты изготавливаются из бруска со скругленными гранями и монтируются на высоте 500 и 700 мм от пола. Под насестами рекомендуется устанавливать съемные лотки для помета, что значительно облегчает чистку. Гнезда располагают в темном углу птичника из расчета одно гнездо на три или четыре курицы. Кормушки и поилки поднимают над уровнем пола для защиты корма от загрязнения.

Выбор фундамента и устройство основания

Деревянная конструкция не требует тяжелого монолитного фундамента. Для сооружения размером 3600 на 1800 мм отлично подходит столбчатый фундамент из бетонных блоков или винтовые сваи. Столбы устанавливают по углам и вдоль длинных сторон с шагом не более 1.5 метра. Опорные точки подлежат обязательной гидроизоляции рубероидом. Нижняя обвязка из бруса обработанного антисептиком укладывается на гидроизолированные опоры и служит базой для чернового пола.

Необходимые материалы и инструмент для работы

Для проведения строительных работ требуется подготовка материалов по ведомости. В список входят сосновый брус разного сечения, утеплитель, кровельный материал, а также паро и ветрозащитные мембраны. Для сборки каркаса и обшивки понадобятся оцинкованные саморезы, гвозди и металлические уголки.

Из инструмента мастеру понадобятся следующие позиции.

• Дисковая пила или торцовочный станок для точного раскроя пиломатериала.
• Шуруповерт и дрель с набором бит и сверл по дереву.
• Строительный уровень и рулетка для контроля геометрии каркаса.
• Степлер строительный для фиксации защитных пленок.

Пошаговый алгоритм сборки каркаса и крыши

Сборка начинается с монтажа нижней обвязки и укладки лаг пола. Далее производится утепление пола с последующей зашивкой половой доской или влагостойкой плитой. Стены собираются в виде отдельных рамочных модулей на ровной площадке и затем поднимаются вертикально. Поверх стен монтируется верхняя обвязка, стропильная система и обрешетка под кровельное покрытие. Завершающим этапом является установка дверей, окон и монтаж внешней обшивки.

Организация вентиляции и зимнего освещения

Без правильной вентиляции внутри птичника будет скапливаться сырость, что приведет к болезням птицы. В проекте предусматривается приточно вытяжная вентиляция из пластиковых или асбестоцементных труб. Приточное отверстие размещают в нижней части стены, а вытяжное под потолком на противоположной стороне. Для поддержания яйценоскости зимой в курятнике устанавливают светодиодное освещение с таймером, расширяющее световой день до 12 и 14 часов.

Типичные ошибки начинающих строителей

Часто новички допускают ошибки, снижающие долговечность постройки и комфорт птицы. Одной из главных ошибок является отсутствие пароизоляции, по причине чего утеплитель отсыревает и теряет свойства. Также часто забывают о защите от грызунов, не закрывая нижнюю часть пола металлической сеткой. Ошибки в расчете размеров деталей приводят к перерасходу пиломатериалов и перекосу всей конструкции.

Чтобы избежать ошибок в расчетах и не тратить время на самостоятельное черчение, вы можете скачать готовый проект утепленного курятника на сайте ПроектСам. Подробная документация в формате PDF содержит карту раскроя, точные размеры каждой детали и пошаговые инструкции всего за 329 рублей.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж большой утепленный курятник зимний из дерева на 10 - 15 кур наседки построить

329 ₽

Смотреть проект

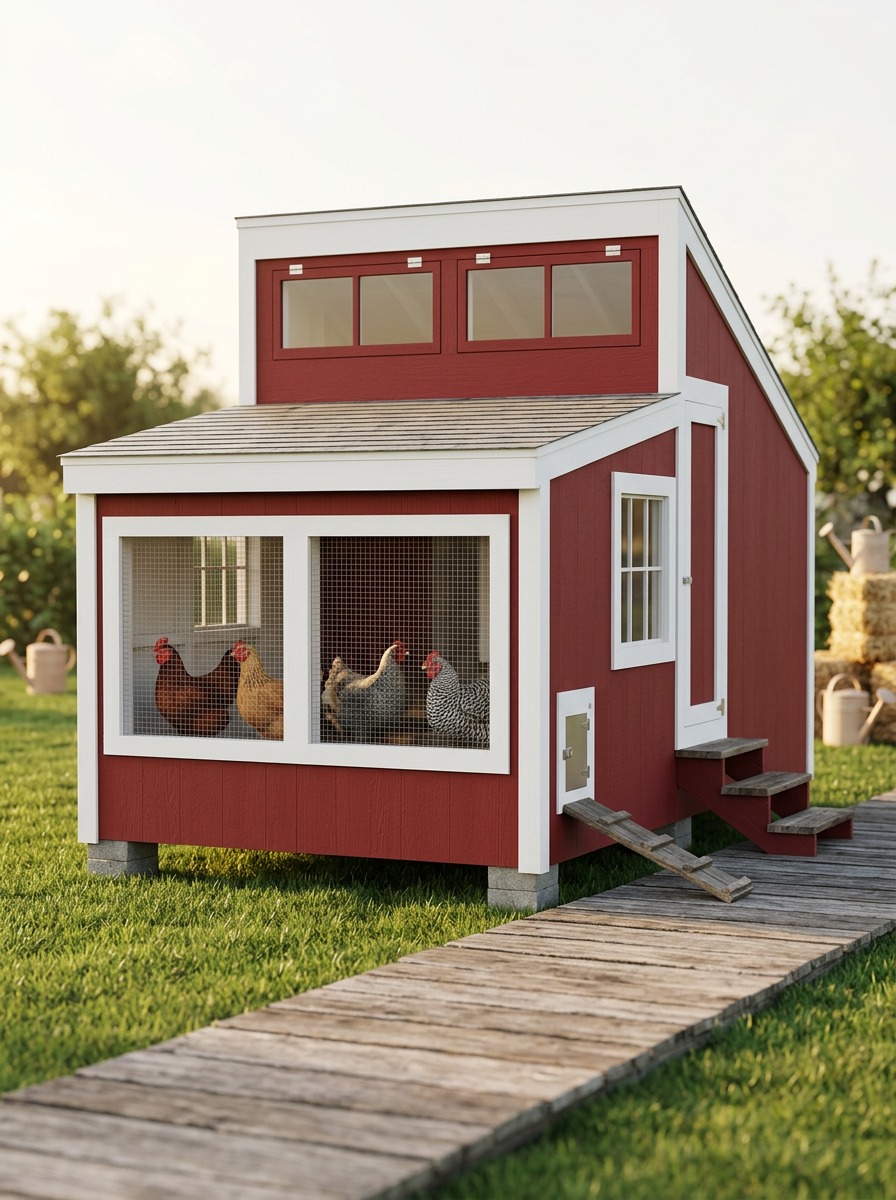

Премиум проект чертеж зимний курятник на 10 - 20 кур утепленный для куриной фермы сделать - скачать и распечатать чертежи с размерами, пошаговая и поэтапная схема сборки 3D

329 ₽

Смотреть проект

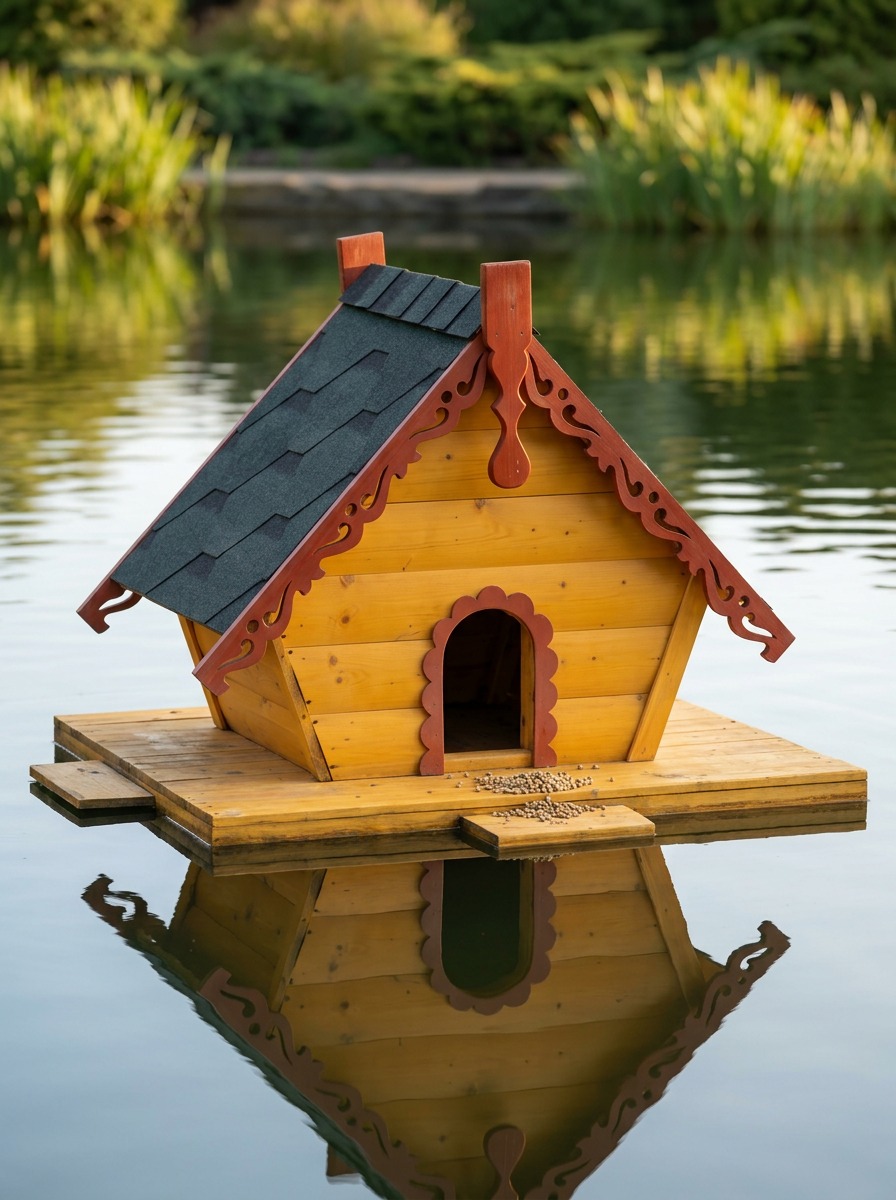

Премиум проект чертеж плавучий деревянный домик для диких для гусей и уток на воде, плавающий зимний дом уточек на пруду изготовить
