Чертеж зимнего утепленного туалета из бруса: строим своими руками

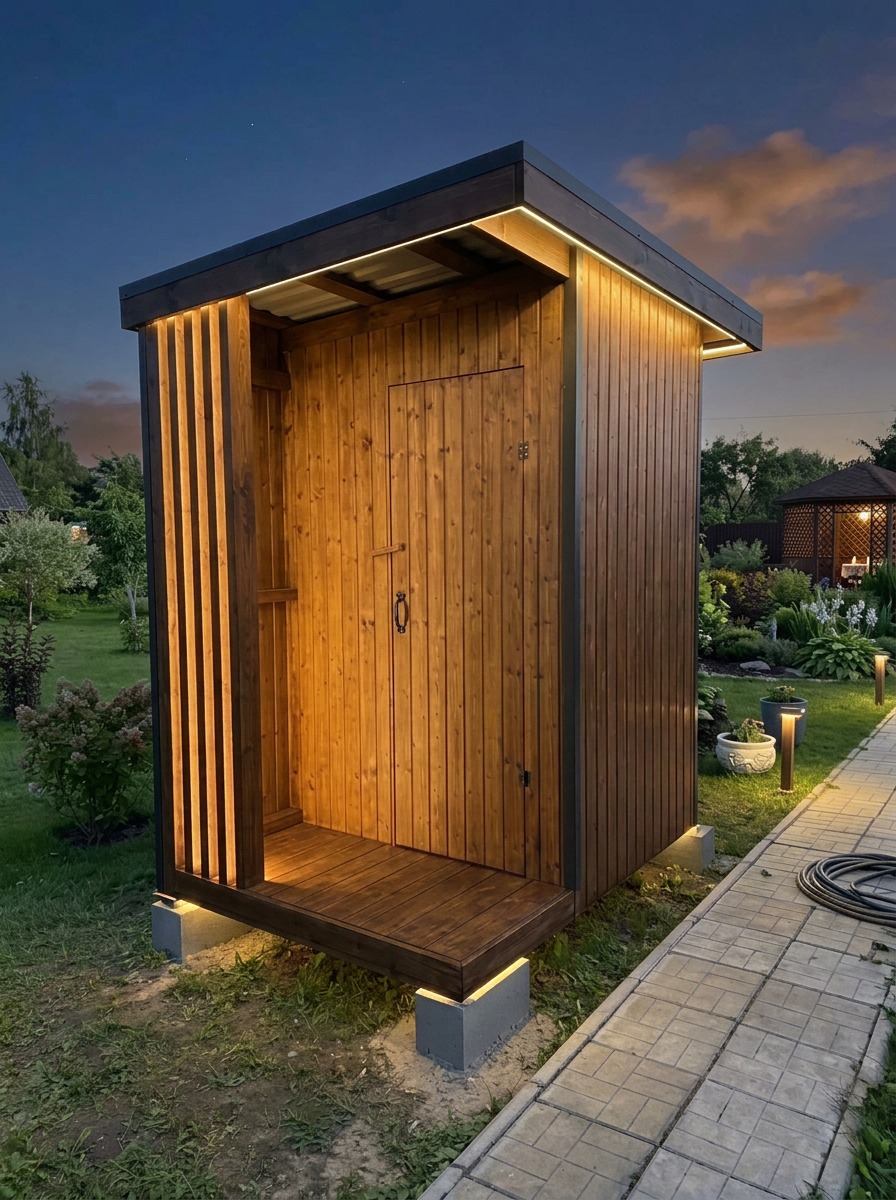

Скачать этот проект-чертёж в PDF Постройка капитального уличного туалета требует точного расчета нагрузок и грамотного выбора пиломатериалов. Использование бруса позволяет получить устойчивую конструкцию, которая держит тепло даже в зимние морозы. В этом руководстве мы разберем технологию сборки утепленного дачного туалета размером 1600 на 1600 мм с высотой 2500 мм. Конструктивные особенности утепленного туалета из брусаПроект уличного туалета с габаритами 1600х1600 мм обеспечивает комфортное внутреннее пространство, где свободно помещается не только стульчак, но и рукомойник. В основе строения лежит жесткий каркас из бруса, рассчитанный на ветровые и снеговые нагрузки. Использование брусчатой конструкции исключает деформацию стен со временем, что часто происходит с легкими щитовыми постройками. Утепление закладывается в межбрусовое пространство или внутренний каркас, образуя надежный термос. Высота 2500 мм позволяет сделать правильный уклон односкатной или двухскатной крыши и обеспечить качественную вентиляцию. Выбор пиломатериалов и комплектующих для строительстваДля сборки капитального туалета потребуется подготовленный сухой пиломатериал, пропитанный защитным составом. Основание и несущие стойки собираются из бруса, а для обшивки и пола применяется шпунтованная или обрезная доска. Качественные расходные материалы гарантируют долговечность строения без усадки и перекосов.
Необходимый инструмент и крепежные элементыДля работы в мастерской или непосредственно на участке понадобится стандартный набор плотницкого инструмента. Наличие профессионального оснащения ускорит процесс пиления и сборки узлов. Важно заранее подготовить металлические уголки и саморезы с антикоррозийным покрытием.
Подготовка фундамента и сборка нижней обвязкиКапитальное строение из бруса требует надежной опоры. В качестве основания обычно используют песчано-цементные блоки, установленные по углам строения на песчаную подушку. Для предотвращения капиллярного подъема влаги между блоком и деревом обязательно укладывается два слоя рубероида. Нижняя обвязка из бруса 100х100 мм соединяется в пол-дерева или в лапу, фиксируется длинными глухарями или нагелями. Готовая рама тщательно обрабатывается битумной мастикой или невымываемым антисептиком. Возведение каркаса стен и стропильной системыНа нижнюю обвязку монтируются вертикальные угловые стойки из бруса, выставляются строго по уровню и фиксируются временными укосинами. Верхняя обвязка связывает стойки в единый жесткий контур. Затем формируются дверной проем и оконный блок для естественного освещения. Стропильная система изготавливается из доски 50х100 мм с учетом вылета за периметр стен для защиты фасада от осадков. По стропилам набивается обрешетка с шагом, подходящим под выбранное кровельное покрытие.
Правильное утепление и закладка изоляционных слоевГрамотный пирог утепления предотвращает появление конденсата и гниение древесины. С внешней стороны каркаса закрывается ветро-влагозащитная мембрана, после чего набивается контррейка для вентиляционного зазора и монтируется наружная обшивка. Изнутри между стойками вплотную укладываются плиты утеплителя без щелей и зазоров. С внутренней стороны теплоизоляция полностью закрывается пароизоляционной пленкой с проклейкой стыков лентой. Завершает контур внутренняя обшивка из вагонки или имитации бруса. Обустройство вентиляции и финишная отделкаЗимний туалет требует продуманной системы воздухообмена для удаления неприятных запахов и лишней влаги. Для этого монтируется вытяжная труба диаметром 100 мм, которая проходит от накопительной емкости или подиума через крышу выше конька. Приточная вентиляция организуется за счет клапана в нижней части двери или стены. На финальном этапе устанавливаются утепленная дверь с уплотнителем, монтируются стульчак, освещение и выключатели, а деревянные поверхности покрываются защитным лаком или маслом. Распространенные ошибки при самостоятельной сборкеЧасто начинающие мастера пренебрегают предварительной сушкой материала, что приводит к перекосу дверей и щелям в стенах после усыхания бруса. Другой ошибкой является укладка утеплителя без пароизоляции, из-за чего минвата намокает и теряет свои свойства в первый же сезон. Отсутствие вентиляционного зазора между мембраной и внешней обшивкой вызывает скопление влаги и появление плесени. Также не стоит экономить на размерах крепежных уголков, так как брусовая конструкция имеет солидный собственный вес. Чтобы избежать ошибок в расчетах и не испортить дорогой пиломатериал, используйте проверенную документацию. Полный комплект чертежей с точными размерами деталей, спецификацией и 3D-схемой сборки этого туалета можно скачать на сайте ПроектСам. Готовый проект стоимостью 329 рублей сэкономит время при закупке материалов и упростит монтаж на каждом этапе. Купить полный проектПолная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты. | |
