Чертежи плавающего домика для уток и гусей: сборка своими руками

Скачать этот проект-чертёж в PDF

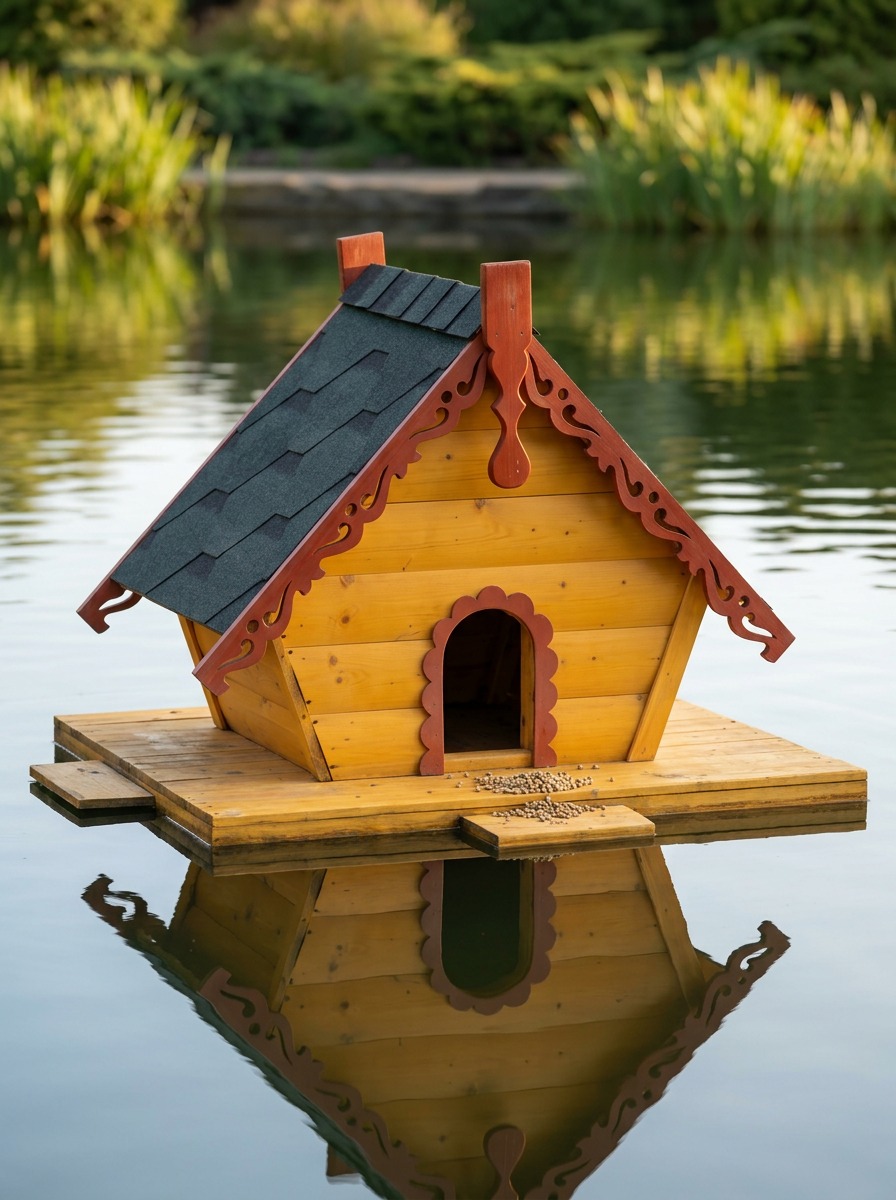

Разведение и содержание водоплавающей птицы на открытом водоеме требует создания надежного укрытия от хищников и непогоды. Плавучий или свайно-водный домик закрывает сразу две проблемы, обеспечивает безопасность птицы и дает сухое место для гнездования. В этой статье подробно разберем правильную конструкцию домика габаритами 1200х900х900 мм, рассчитанного на эксплуатацию в летнее и зимнее время. Вы узнаете, как выбрать материалы, собрать устойчивый понтон и избежать типичных ошибок при строительстве.

Конструктивные особенности плавающего утиного домика

Главное отличие домика на воде от обычного курятника заключается в требованиях к устойчивости и гидроизоляции. Конструкция габаритами 1200х900х900 мм оптимизирована под размещение пары гусей или семьи из 3-5 уток. Внутри предусматривается зонирование на гнездовую часть и тамбур, защищающий от прямого продувания.

Для обеспечения нормального микроклимата необходимо соблюдать следующие конструктивные узлы:

• Основание на плавучих понтонах или погружных сваях.
• Деревянный каркас с уклоном односкатной или двускатной крыши.
• Входной лаз с пологим трапом, имеющим поперечные планки для зацепа лап птицы.
• Вентиляционные продухи в верхней части стен для отвода влажного воздуха.

Выбор материалов и подготовка пиломатериалов

Строительство на воде требует строгого отбора пиломатериалов, устойчивых к разбуханию и гниению. Для несущего каркаса применяется сухой брус, а для обшивки подходит влагостойкая фанера ФСФ или обрезная доска из лиственницы и сосны.

Необходимый набор материалов включает в себя:

• Брус сечением 40х40 мм или 50х50 мм для сборки скелета домика.
• Фанера ФСФ толщиной 10-12 мм или шпунтованная доска 20 мм.
• Пластиковые баки или экструдированный пенополистирол для создания плавучести.
• Нержавеющий или оцинкованный крепеж, саморезы по дереву, уголки.
• Безопасная влагозащитная пропитка на масляной или восковой основе.

Инструменты для проведения плотницких работ

Для качественной подгонки деталей и сборки каркаса потребуется стандартный набор ручного и электроинструмента. Точная разметка элементов экономит время и исключает перекос конструкции на воде.

Перед началом работ следует подготовить торцовочную или циркулярную пилу, дрель-шуруповерт с набором бит и сверл, электрический лобзик, рулетку, строительный уровень и угольник. Также понадобятся кисти для нанесения защитных составов на древесину.

Технология сборки плавучего основания и плато

Платформа должна выдерживать вес самого домика, намокшей древесины и находящейся внутри птицы. В качестве плавучих элементов отлично подходят две-три герметичные пластиковые канистры объемом по 30-50 литров, зафиксированные под деревянным щитом.

Процесс сборки основания выполняется по определенной схеме:

1. Сборка рамы из бруса 50х50 мм с поперечными перемычками.
2. Крепление канистр к раме с помощью перфорированной стальной ленты.
3. Настил сплошного пола из фанеры или доски с обработкой торцов силиконовым герметиком.
4. Монтаж металлических петель по углам платформы для якорей.

Пошаговая сборка каркаса и обшивка стен

На готовое основание устанавливаются вертикальные стойки из бруса, которые связываются верхним обвязочным поясом. Вырез под лаз формируется на высоте не менее 100 мм от настила, чтобы предотвратить захлестывание воды во время волнения на пруду.

После сборки рамы выполняется обшивка фанерой или доской. Внутреннее пространство разделяется съемной перегородкой, образующей защищенный угол для откладки яиц. Все стыки пиломатериала плотно подгоняются, после чего обрабатываются защитной пропиткой в два слоя.

Утепление и подготовка домика к зимней эксплуатации

Для всесезонного использования домик требует качественного утепления. Сырость и сквозняк зимой губительны для птицы, поэтому стены делаются по принципу сендвича. Между outer обшивкой и внутренним слоем укладывается экструдированный пенополистирол толщиной 30-50 мм.

Категорически запрещено использовать минеральную вату, так как она быстро набирает влагу на пруду. В качестве подстилки зимой применяется толстый слой сухих опилок или соломы, который регулярно обновляется через ревизионный люк в крыше.

Расчет себестоимости самостоятельной постройки

Самостоятельное изготовление птичника значительно экономит бюджет по сравнению с покупкой готового изделия в магазине. Основная часть расходов приходится на пиломатериалы и качественные защитные пропитки.

Примерная смета на материалы выглядит следующим образом:

• Пиломатериалы, брус и фанера ФСФ, около 2500 рублей.
• Пластиковые емкости для плавучести, около 800 рублей.
• Крепеж, петли и мягкая черепица, около 1200 рублей.
• Защитно-декоративные составы, около 900 рублей.

Итоговые затраты на материалы составляют порядка 5400 рублей, что в три раза дешевле готовых заводских аналогов.

Распространенные ошибки начинающих мастеров

Главная ошибка при постройке домика на воде связана с неверным расчетом центра тяжести. Высокая крыша из тяжелых материалов вызывает валкость плота, из-за чего конструкция может перевернуться при сильном ветре.

Также новички часто забывают про дублирующий якорный трос, применяют обычную не влагостойкую фанеру или делают слишком крутые трапы без поперечных ступеней. Недостаточная вентиляция приводит к скоплению конденсата на потолке, что вызывает плесень и заболевания птицы.

Чтобы не ошибиться в раскрое фанеры и правильно рассчитать водоизмещение платформы, используйте проверенные чертежи. Скачать полный Премиум проект с точными размерами, детальной 3D-схемой сборки и ведомостью материалов вы можете на сайте ПроектСам. Это сэкономит ваше время и гарантирует надежность готовой конструкции на воде.
