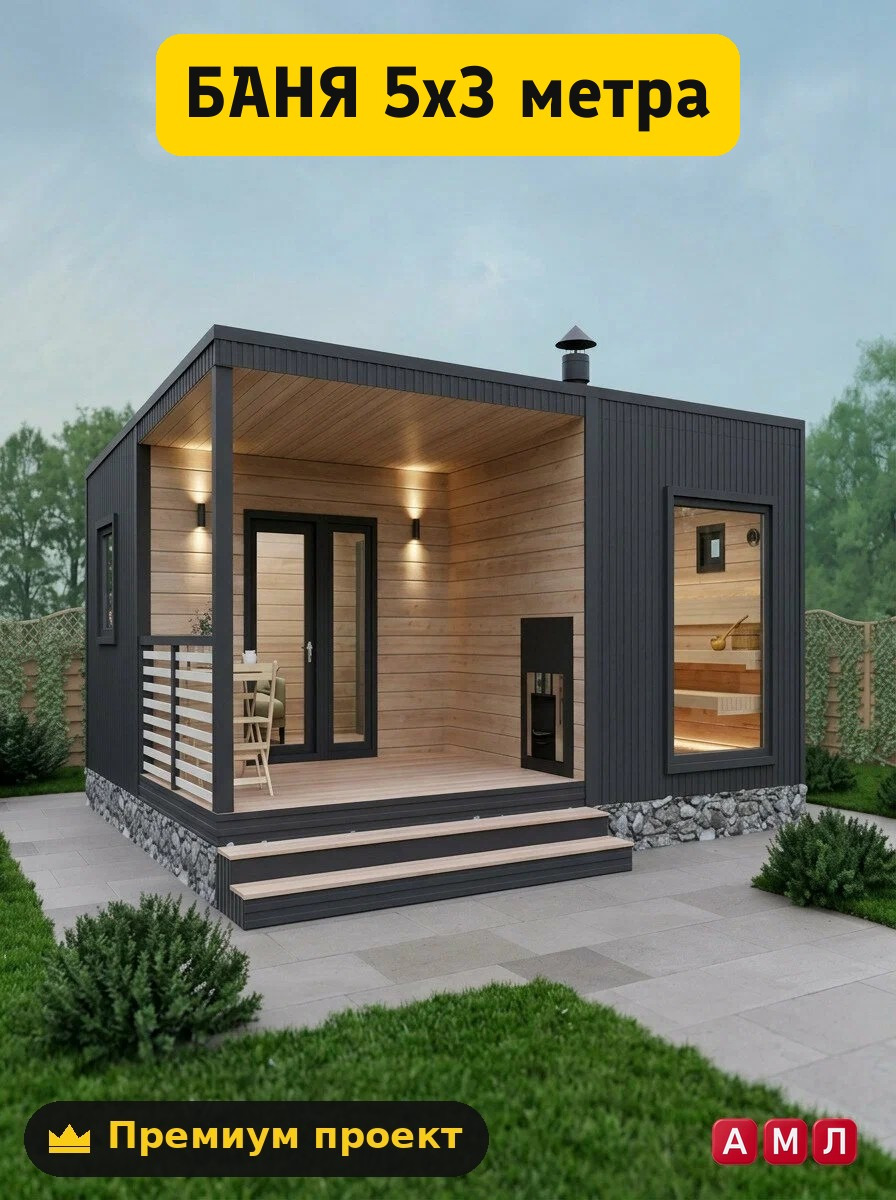

Дачная сауна баня 5х3 из дерева с террасой своими руками чертежи

Скачать этот проект-чертёж в PDF

Постройка собственными руками компактной деревянной сауны размером 5х3 метра является практичным решением для небольшого дачного участка. Данная конструкция объединяет под одной крышей полноценную парную, предбанник и открытую террасу для отдыха. Использование каркасной технологии с облицовкой блокхаусом позволяет возвести объект быстро, сохраняя привлекательный вид классического бревенчатого сруба.

Конструктивные особенности и планировка бани 5х3 метра

Здание имеет внешние габариты 5000х3000 мм при высоте 2600 мм от нижнего обвязочного бруса до конька. Общая площадь грамотно разделена на функциональные зоны, где на террасу отводится около полутора метров длины, а остальное пространство занимают парная и предбанник. Такая планировка позволяет с комфортом разместить компанию из трех или четырех человек. Конструкция рассчитана на два варианта отопления, среди которых классическая дровяная печь с выносной топкой или компактная электрическая каменка. При выборе дровяной печи топка обычно выводится в предбанник, что позволяет экономить место в самой парной и поддерживать чистоту.

Фундамент и организация нижней обвязки

Ввиду небольшого веса деревянного каркаса идеальным основанием служит свайно-винтовой или опорно-столбчатый фундамент. Для построения надежной базы применяются следующие элементы и технологические решения:

• Опорные сваи диаметром 89 мм с заглублением ниже уровня промерзания грунта.
• Брус нижнего обвязочного венца сечением 150х150 мм, обработанный невымываемым антисептиком.
• Гидроизоляционная отсечка из двух слоев рубероида между металлическими оголовками и деревом.
• Половые лаги из доски 150х50 мм, установленные на ребро с шагом 590 мм под ширину утеплителя.

Материалы для силового каркаса и утепления

Для сборки силового скелета здания применяется сухая строганая доска. Стеновой пирог формируется из нескольких слоев, гарантирующих термоизоляцию по принципу термоса. В качестве основного утеплителя используется базальтовая вата плотностью от 35 до 50 кг на кубический метр, которая не дает усадку со временем. Со стороны помещения утеплитель закрывается фольгированной пароизоляцией с проклейкой стыков алюминиевым скотчем, а снаружи закрывается ветрозащитной мембраной. Для пола парной применяется утепление с обустройством протекающего или сухого пола с организованным сливом воды через трап.

Облицовка блокхаусом и кровельные работы

Внешняя отделка блокхаусом имитирует оцилиндрованное бревно, создавая вид капитального бревенчатого строения. Монтаж обшивки выполняется по вентилируемому фасаду из брусника 20х40 мм. Монтаж материалов проходит по следующей схеме:

1. Закрепление вертикальной обрешетки поверх ветрозащитной пленки.
2. Укладка досок блокхауса шипом вверх для предотвращения скопления влаги в пазах.
3. Крепление элементов на кляммеры или саморезы в пласть с утоплением шляпок.
4. Монтаж стропильной системы из доски 150х40 мм и укладка металлочерепицы или профнастила.

Внутреннее обустройство парной и вентиляция

Отделка парного отделения требует строгого соблюдения противопожарных и санитарных норм. Стены и потолок обшиваются липовой или осиновой вагонкой, которая не выделяет смолу при нагреве. Полки изготавливаются из массива липы на двух уровнях, при этом нижняя полка делается выдвижной. Зона установки печи защищается экранами из минерита и нержавеющей стали с базальтовым картоном. Для правильного воздухообмена организуется приточно-вытяжная вентиляция типа басту с заборным каналом под печью и вытяжным коробом по диагонали.

Необходимый инструмент и расчет затрат

Для самостоятельной сборки потребуется стандартный набор плотницкого инструмента, включая торцовочную пилу, шуруповерт, лазерный уровень, строительный степлер и дисковую пилу. Основные статьи расходов распределяются на пиломатериалы, утеплитель, кровельное покрытие и печное оборудование. Самостоятельное строительство по готовым спецификациям позволяет сократить бюджет примерно в два раза по сравнению с вызовом наемной бригады. Главная экономия достигается за счет точного расчета крепежа и отсутствия обрезков пиломатериала.

Распространенные ошибки начинающих строителей

При возведении дачной сауны неопытные мастера часто допускают критические промахи. К ним относятся следующие нарушения технологий:

• Использование пиломатериалов естественной влажности, что приводит к перекосу каркаса при высыхании.
• Отсутствие вентиляционного зазора между пароизоляцией и внутренней вагонкой.
• Плохая герметизация стыков фольгированного слоя, вызывающая намокание утеплителя.
• Игнорирование противопожарных разделок при проходе дымохода через перекрытие и кровлю.

Последовательность пошаговой сборки бани

Работы начинаются с разметки участка и монтажа свайного поля. После укладки нижнего венца и лаг пола собираются стеновые секции на ровной поверхности и поднимаются в вертикальное положение. Далее монтируется верхняя обвязка, выставляются стропила и зашивается кровля. После закрытия теплого контура снаружи начинается укладка утеплителя изнутри, прокладка скрытой электрики в гофре, монтаж пароизоляции и финишная отделка комнат.

Чтобы избежать ошибок в расчетах и не испортить дорогостоящий пиломатериал, используйте проверенную документацию. Скачать готовый проект с точными чертежами, детальными размерами в миллиметрах и пошаговой схемой сборки можно на специализированном сайте ПроектСам (proektsam.ru). Это сэкономит ваше время, сбережет бюджет и гарантирует правильную сборку сауны с первого раза.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж небольшая дачная сауна баня 5х3 метра из дерева с террасой сделать

329 ₽

Смотреть проект

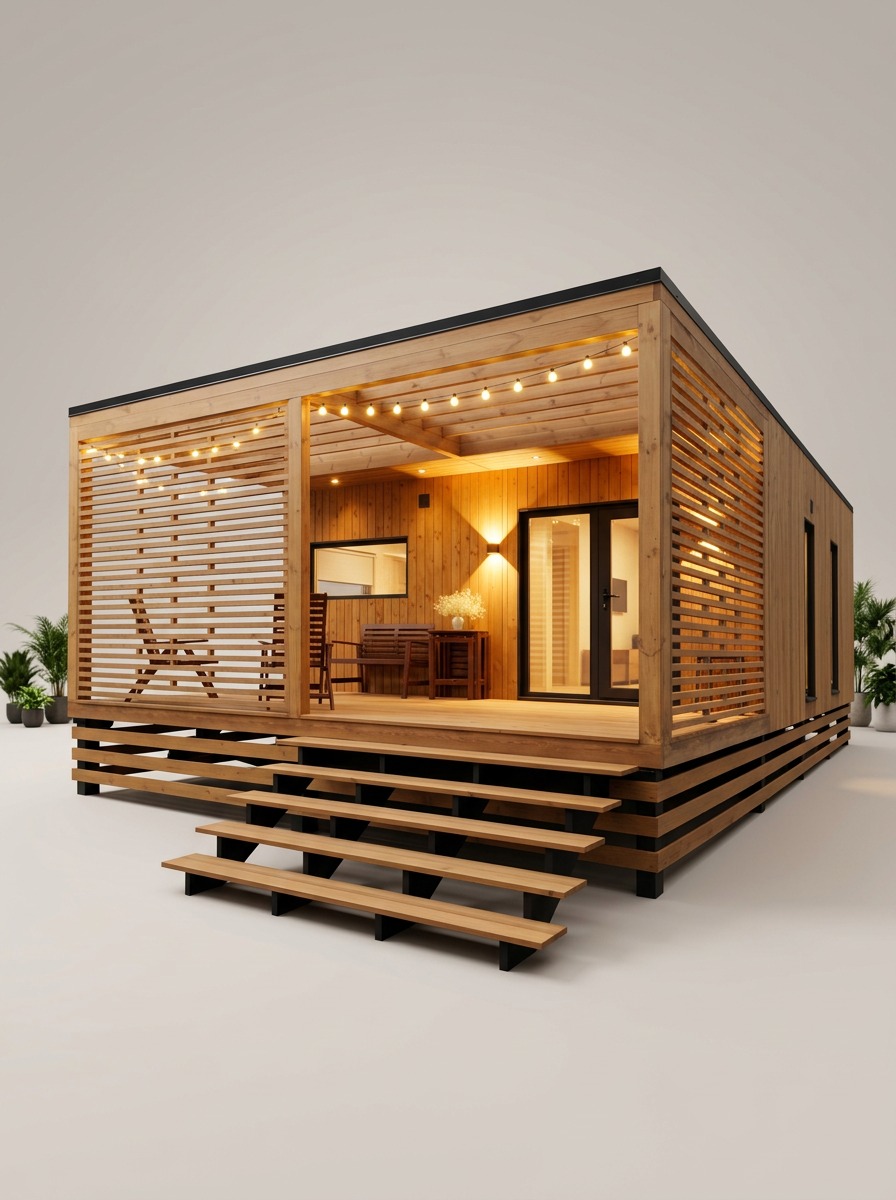

Премиум проект чертеж Баня с беседкой 8х4 метра из бруса и доски сауна на дачу построить

329 ₽

Смотреть проект

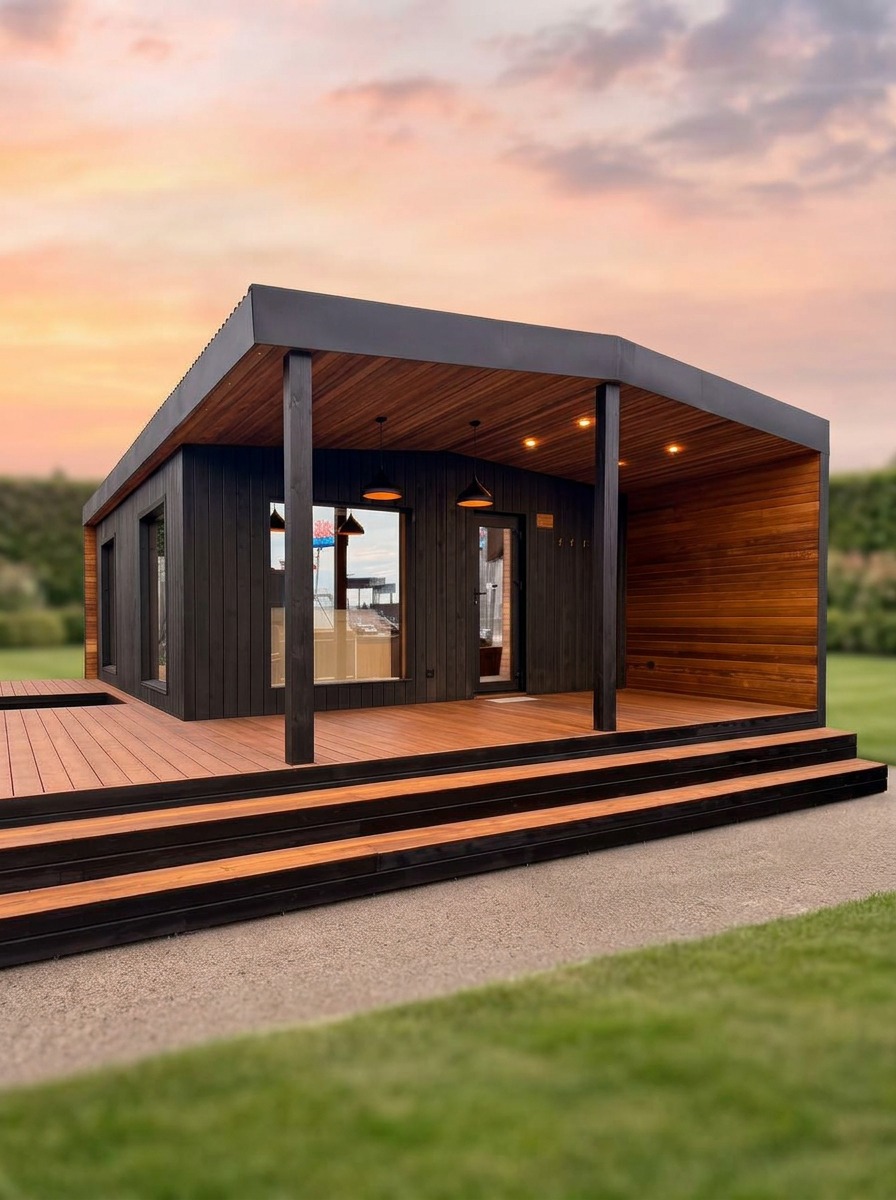

Премиум проект чертеж большая баня 9х6 метров из металлического каркаса с террасой сауна построить
