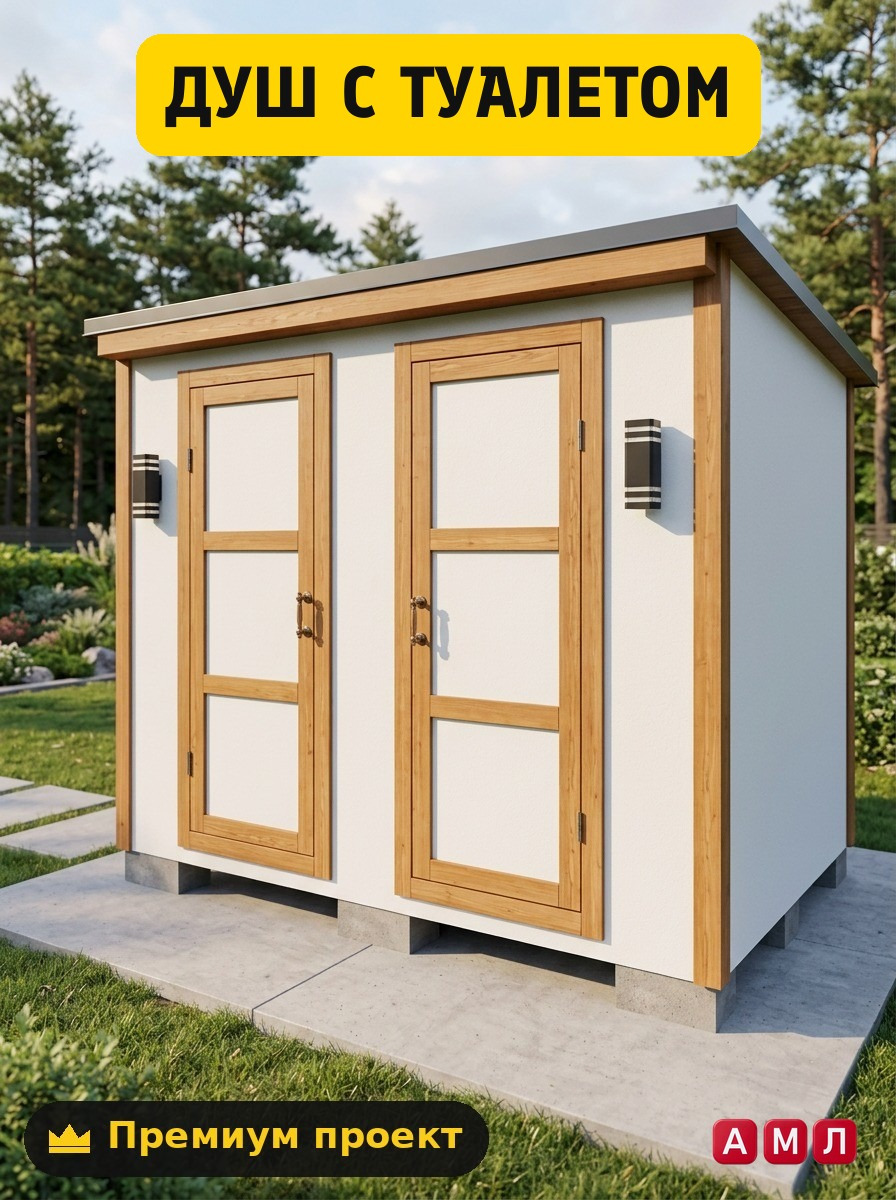

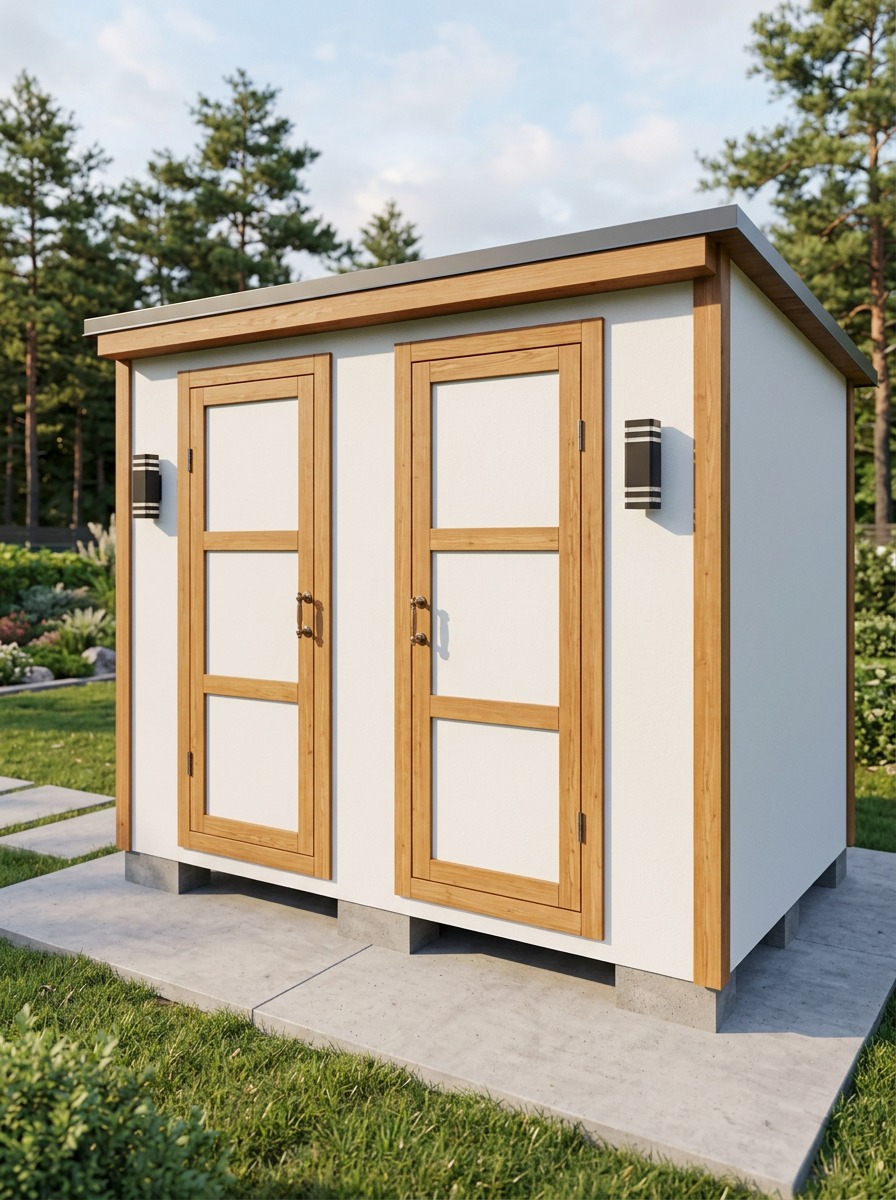

Дачный душ с туалетом 3х2 метра своими руками чертежи и сборка

Скачать этот проект-чертёж в PDF

Постройка совмещенного санблока на дачном участке позволяет существенно сэкономить площадь и строительные материалы. Конструкция размером 3000 на 2000 мм считается наиболее эргономичной для совмещения туалета, душевой кабины и небольшого хозблока под одной крышей. Использование готового профессионального проекта помогает избежать ошибок при расчете нагрузок и раскрое пиломатериалов. В этой статье мы подробно разберем все этапы возведения такого объекта от фундамента до финишной отделки.

Конструктивные особенности и планировка санблока 3х2 метра

Габариты основания 3000 на 2000 мм при высоте 2400 мм дают возможность комфортно разместить два независимых отделения или добавить секцию для хранения инвентаря. Чаще всего пространство делят на две равные части полтора на два метра либо выделяют под туалет один метр по фасаду, а под душ и раздевалку оставшиеся два метра. Каркасная технология из бруса и доски обеспечивает высокую прочность при минимальном весе постройки.

При проектировании важно предусмотреть следующие моменты:

• Раздельные входы в каждое помещение для удобства пользователей.
• Наклон односкатной или двухскатной крыши для эффективного стока осадков.
• Естественную вентиляцию через продухи и технологические окна.
• Место под установку накопительного бака на крыше или чердачном перекрытии.

Выбор материалов для каркаса и отделки

Для строительства каркаса рекомендуется использовать сухой обрезной брус сечением 100 на 100 мм для угловых стоек и нижнего обвязочного венца. Для промежуточных стоек и стропильной системы подойдет доска 50 на 100 мм. Внешнюю обшивку лучше всего выполнять из евровагонки, имитации бруса или блок-хауса, предварительно обработанных защитными составами.

Внутренняя отделка душевой зоны требует повышенной влагостойкости:

• Использование пластиковых панелей или обработанной антисептиком лиственницы.
• Укладка гидроизоляционной мембраны под внутреннюю обшивку.
• Организация поддона из оцинкованной стали или заливка бетонного пола с уклоном.
• Применение влагостойкой фанеры или ОСБ плит для черного пола.

Необходимый инструмент и подготовка площадки

Перед началом работ необходимо полностью очистить участок от дерна и выровнять грунт. Для строительства потребуется стандартный набор плотницкого инструмента, включая торцовочную или циркулярную пилу, шуруповерт, строительный уровень и рулетку. Наличие четких чертежей с деталировкой в миллиметрах значительно ускоряет разметку и пиление пиломатериала.

Для сборки конструкции подготовьте заранее:

• Оцинкованные саморезы, гвозди и усиленные металлические уголки.
• Битумную мастику и рубероид для гидроизоляции основания.
• Антисептическую пропитку для глубокой защиты древесины от гниения.
• Кровлю, например профнастил или мягкую черепицу.

Обустройство фундамента и сливной системы

Под деревянную постройку размером 3 на 2 метра идеальным выбором станет столбчатый фундамент из бетонных блоков 200 на 200 на 400 мм или опорные песчано-цементные сваи. Для конструкции требуется от шести до девяти точек опоры, уложенных по периметру и под перегородками на подушку из песка и щебня. Каждую опору обязательно покрывают двумя слоями рубероида для отсечки грунтовой влаги.

Сливную яму или дренажный колодец располагают на расстоянии не менее двух метров от фундамента. От душевого поддона и туалетного приемника прокладывают канализационные трубы диаметром 110 мм с уклоном два сантиметра на один погонный метр. В случае использования биотуалета или торфяного унитаза отдельный слив требуется только для душевого отделения.

Пошаговая сборка каркаса и нижней обвязки

Строительство начинается со сборки нижней обвязки из бруса, который соединяется вполдерева и фиксируется глухарями. В брус врезаются половые лаги с шагом не более 500 мм. На подготовленное основание монтируются угловые и дверные стойки каркаса, которые временно раскрепляются укосинами для сохранения строгой вертикали.

Дальнейший монтаж проходит по следующей схеме:

1. Установка верхнего обвязочного венца и межкомнатных перегородок.
2. Укладка стропильных ног с вылетом за периметр на 300 мм для защиты стен от дождя.
3. Монтаж обрешетки под выбранный кровельный материал.
4. Подшивка потолка и настил чистового пола с учетом сливных отверстий.

Монтаж крыши и установка накопительного бака

Кровлю хозблока чаще всего делают односкатной с перепадом высот по фасаду и тыльной стороне. Профнастил или металлочерепица крепится к обрешетке специальными кровельными саморезами с резиновыми шайбами. В месте установки бака для душа стропильную систему укрепляют дополнительными перемычками, так как вес емкости с водой может достигать двухсот килограммов.

При выборе накопительного бака стоит отдать преимущество пластиковым плоским емкостям черного цвета. Они быстрее нагреваются от солнца и равномерно распределяют нагрузку на крышу. Если планируется использование душа в прохладную погоду, внутри бака устанавливают ТЭН с терморегулятором.

Расчет стоимости материалов и бюджета постройки

Самостоятельное строительство дачного душа с туалетом позволяет сберечь до сорока процентов бюджета по сравнению с покупкой готового бытовки. Основные затраты приходятся на пиломатериалы, кровельное покрытие и бак для воды. Использование карты раскроя из профессионального проекта снижает количество обрезков и непригодных остатков до минимума.

Ориентировочная смета включает в себя брус для каркаса, обрезную доску для пола, вагонку для обшивки, кровельный лист, крепеж и сантехническую арматуру. Четкое следование ведомости материалов помогает купить ровно столько древесины, сколько требуется для работы, без лишних поездок в строительный магазин.

Распространенные ошибки начинающих строителей

Одной из главных ошибок является игнорирование защитной обработки древесины перед монтажом. Все детали каркаса и нижней обвязки необходимо пропитывать антисептиком до сборки, пока есть доступ к торцам и скрытым поверхностям. Вторая частая проблема заключается в отсутствии паро- и гидроизоляции в душевом отделении, что приводит к появлению плесени через пару сезонов.

Также новички часто допускают следующие погрешности:

• Неправильный расчет уклона сливных труб, из-за чего вода застопоривается.
• Слабая стропильная система, не рассчитанная на массу полного бака с водой.
• Отсутствие технологических зазоров на усушку древесины при монтаже обшивки.
• Недостаточная вентиляция помещения, вызывающая скопление конденсата.

Чтобы не тратить время на самостоятельные расчеты и избежать ошибок в размерах, вы можете скачать готовый чертеж на сайте ПроектСам. Профессиональный проект включает деталировку в миллиметрах, карту раскроя материалов и пошаговую схему сборки всего за 329 рублей.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж Дачный душ с туалетом 3х2 метра из дерева построить

329 ₽

Смотреть проект

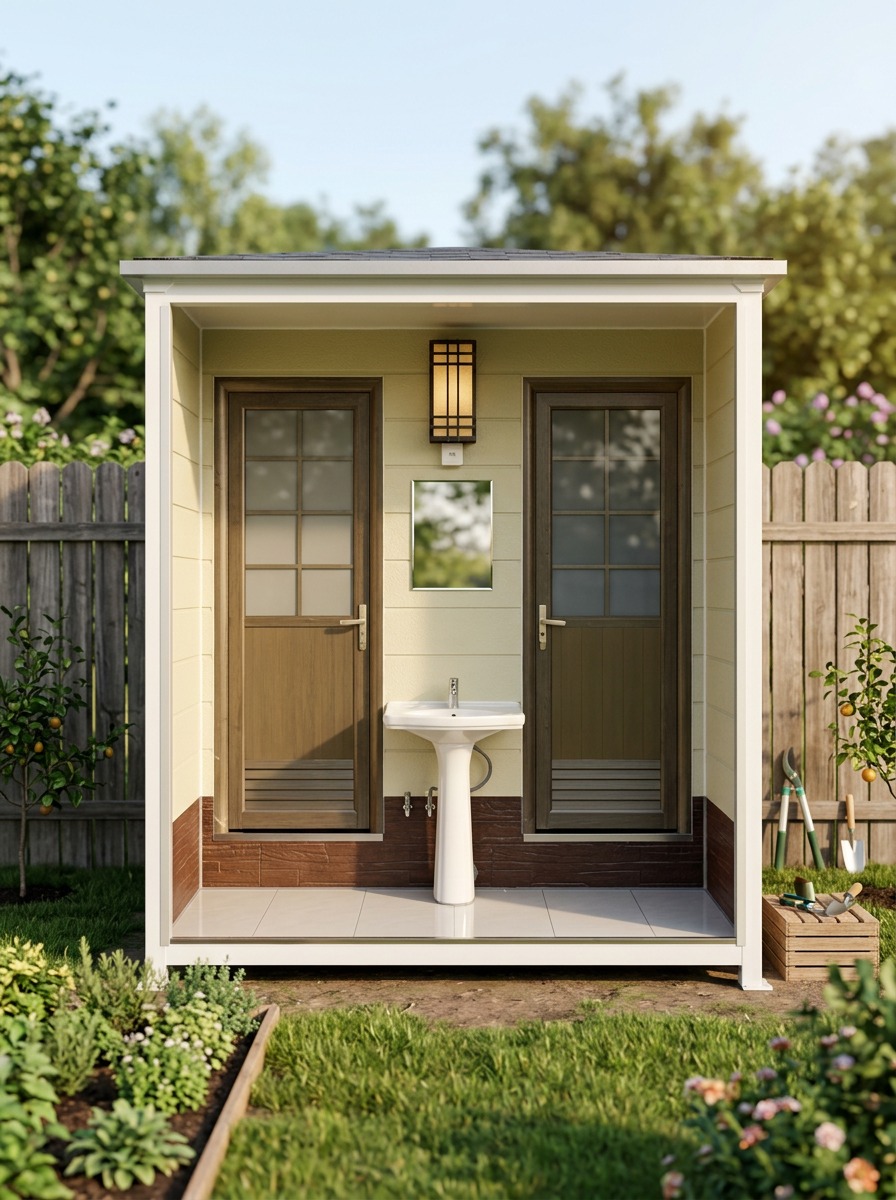

Премиум проект чертеж дачный уличный туалет 1.8х1.2 метра из дерева с душем сделать
