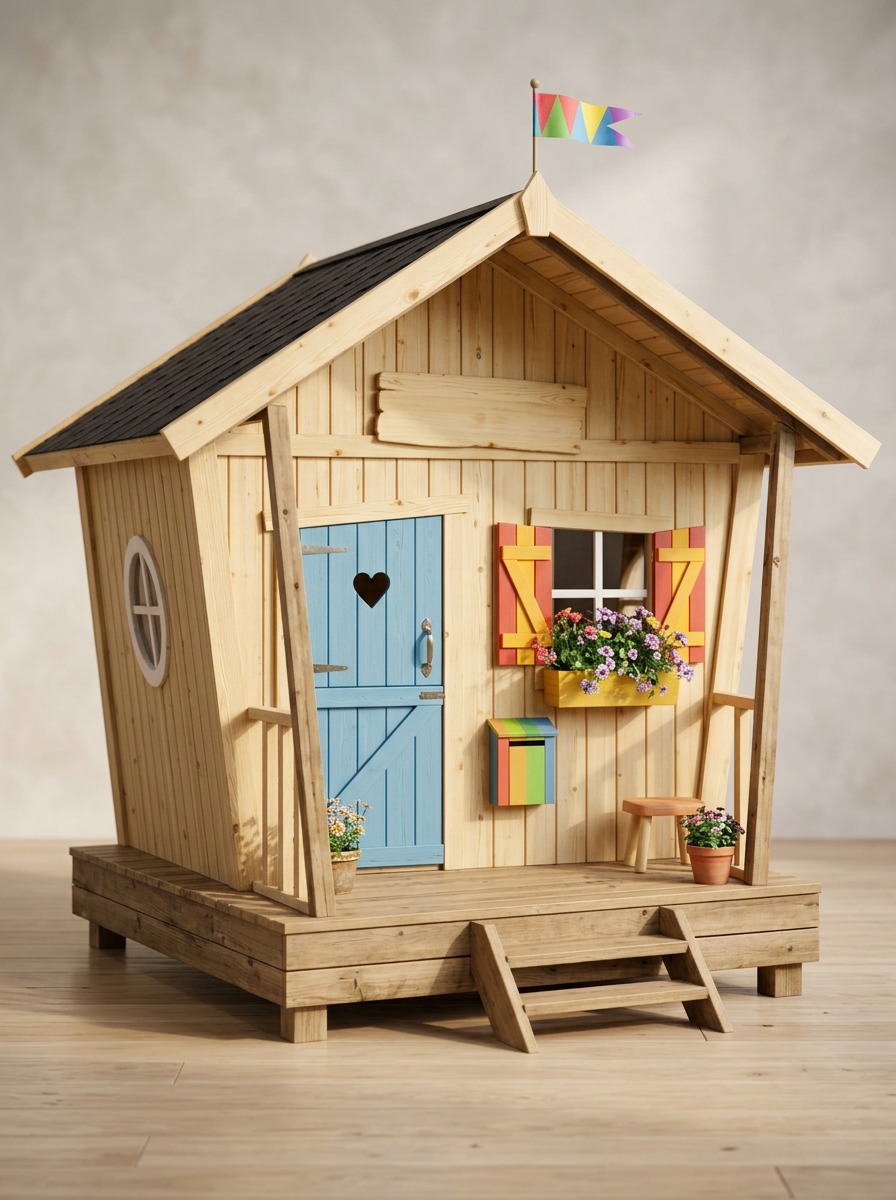

Детский игровой домик из дерева своими руками: чертежи и сборка

Скачать этот проект-чертёж в PDF

Строительство детского игрового домика из дерева на дачном участке требует точного расчета нагрузок и грамотного выбора пиломатериалов. Настоящее руководство поможет разобраться в конструктивных особенностях сооружения габаритами 3600 на 2400 на 3200 мм. Ниже подробно описаны этапы работы, требования к крепежу и технологии обработки древесины для безопасной эксплуатации.

Конструктивные особенности и параметры уличного домика

Пространственная система домика рассчитана на интенсивные динамические нагрузки и активное использование детьми. Габаритные размеры по крайним точкам составляют 3600 миллиметров в длину, 2400 миллиметров в ширину и 3200 миллиметров по коньку крыши. Конструкция включает в себя силовую несущую платформу, вертикальный каркас со стропильной системой, обшивку и элементы безопасности.

Внутреннее пространство спроектировано с учетом правил эргономики, чтобы внутри свободно помещались несколько человек. Для изготовления применяются стандартные пиломатериалы, доступные на строительных рынках. Правильное распределение узлов жесткости исключает перекосы строения при сезонных подвижках грунта на дачном участке.

Выбор пиломатериалов и листовых панелей для строительства

Качество исходных материалов напрямую влияет на долговечность изделия и безопасность детей. Для сборки каркаса и силовой платформы рекомендуется использовать сухую обрезную доску и брус влажностью не более пятнадцати процентов. Применение сырой древесины приведет к деформации стен после высыхания.

• Брус хвойных пород сечением 100 на 100 мм для опорных стоек и основания.
• Доска сечением 40 на 100 мм для силового каркаса и стропил.
• Влагостойкая фанера марки ФСФ толщиной 12 и 15 мм для обшивки пола и крыши.
• Имитация бруса или евровагонка толщиной от 16 мм для внешней отделки.
• Оцинкованные уголки, пластины и перфорированный крепеж.

Инструменты и оснастка для столярных работ

Для качественной подгонки деталей и соблюдения геометрических размеров потребуется базовый набор электроинструмента. Наличие профессионального оснащения существенно сократит время на торцовку и шлифовку элементов. Вся работа выполняется по заранее подготовленной карта раскроя.

1. Торцовочная или циркулярная пила для точного реза под углом.
2. Шуруповерт с набором бит и сверл по дереву.
3. Эксцентриковая или ленточная шлифовальная машина.
4. Строительный уровень, угольник, рулетка и разметочный карандаш.
5. Струбцины для фиксации узлов при скручивании.

Подготовка фундамента и сборка несущей платформы

Строительство начинается с подготовки основания, которое предотвратит контакт древесины с влажной почвой. В качестве точечного фундамента отлично подходят бетонные блоки или винтовые сваи. На опоры укладывается гидроизоляционный слой из рубероида в два слоя.

Обвязка собирается из бруса, обработанного невымываемым антисептиком. Лаги пола устанавливаются с шагом не более 400 миллиметров, что предотвращает прогиб настила. На лаги укладывается влагостойкая фанера или шпунтованная доска с фиксацией саморезами по дереву.

Монтаж стенового каркаса и стропильной системы

Стеновые секции собираются на ровной поверхности платформы по чертежам, после чего поднимаются в вертикальное положение. Каждая секция выставляется по уровню и фиксируется временными укосинами. Между собой стены скрепляются глухарями и оцинкованными уголками.

Стропильная система изготавливается по шаблону для обеспечения одинакового угла наклона скатов. После установки стропильных ног выполняется сплошная обрешетка из фанеры под мягкую кровлю или набивается обрешетка из доски под металлочерепицу. Все оконные и дверные проемы усиливаются двойными стойками.

Защитная обработка и отделочные процессы

Все элементы из дерева подлежат обязательной шлифовке для удаления заусенцев и острых граней. Зашлифованные поверхности обрабатываются грунтовкой с антисептическими добавками для защиты от плесени и жуков древоточцев.

Финишное покрытие наносится в два или три слоя акриловым лаком или защитно лессирующим составом на масляной основе. Для крыши оптимально использовать битумную черепицу, которая гасит шум дождя и легко монтируется на сложные скаты.

Расчет бюджета на самостоятельную постройку

Затраты на материалы зависят от региона и сорта древесины, но поддаются точному предварительному расчету. Основная статья расходов приходится на сухой пиломатериал и кровельное покрытие. Покупка готового крепежа и лакокрасочных материалов составляет около двадцати процентов от общего бюджета.

Самостоятельная заготовка деталей по правильной карте раскроя позволяет снизить объем отходов до минимума. Использование готового проекта исключает перерасход бруса и фанеры из за ошибок в замерах.

Распространенные ошибки начинающих строителей

Одной из главных ошибок является сборка конструкции из сырого леса. При высыхании доски меняют геометрию, образуя щели в обшивке и трещины в несущих узлах. Вторая частая проблема заключается в отсутствии гидроизоляции между фундаментом и деревянной обвязкой.

Нельзя пренебрегать закруглением острых углов и утоплением шляпок саморезов в древесину, так как это напрямую влияет на травмобезопасность детей. Также не рекомендуется менять указанное в документации сечение бруса на меньшее без перерасчета силовой схемы.

Чтобы не тратить время на самостоятельные чертежи и избежать ошибок в расчетах, рассмотрите готовое решение. На сайте ПроектСам доступен подробный проект уличного детского домика с точными размерами, детальной картой раскроя и пошаговой схемой сборки.

Купить полный проект

Полная версия: чертежи с размерами, спецификация материалов и пошаговая схема сборки. Скачивание сразу после оплаты.

Этот проект

Премиум проект чертеж Детский игровой домик для улицы из дерева на дачу сделать

329 ₽

Смотреть проект

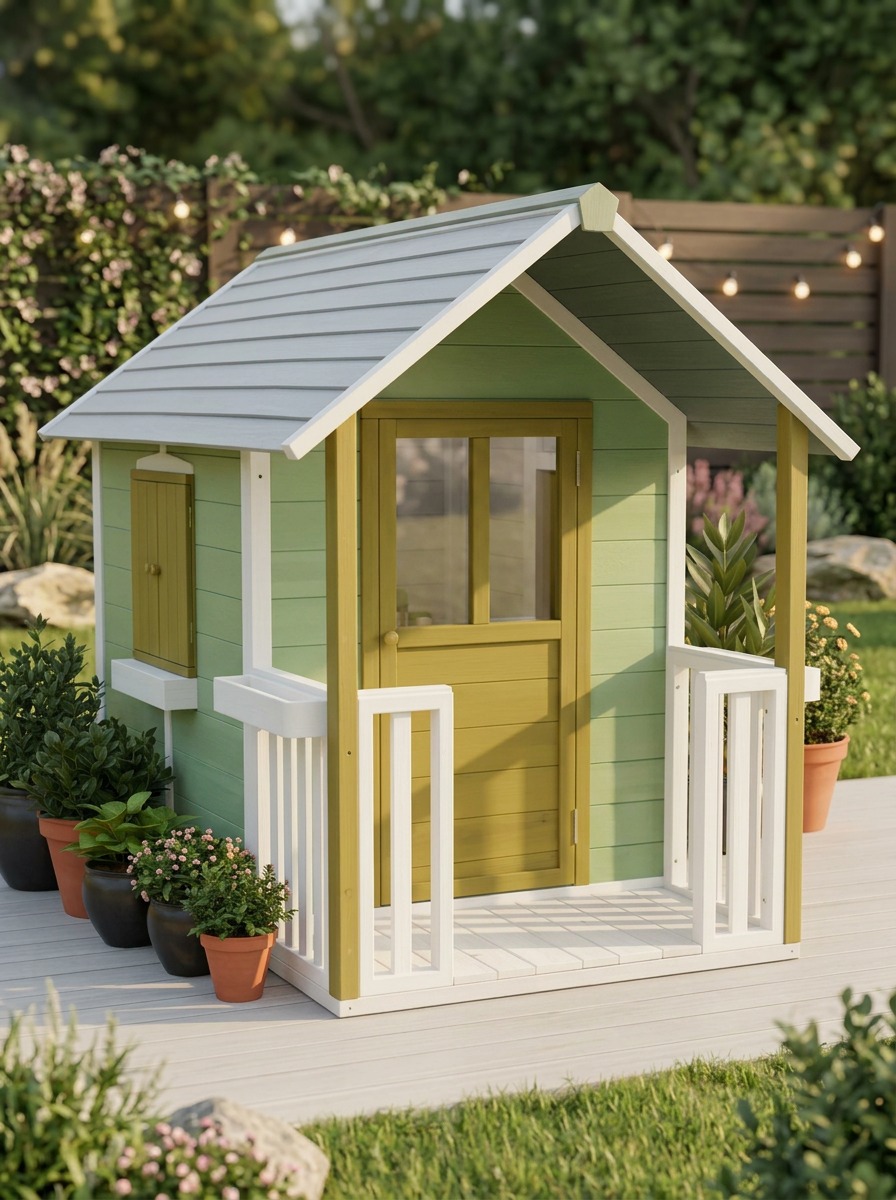

Проект чертеж Детский домик 1.8х1.5 метра уличный из дерева для дачного участка построить

329 ₽

Смотреть проект

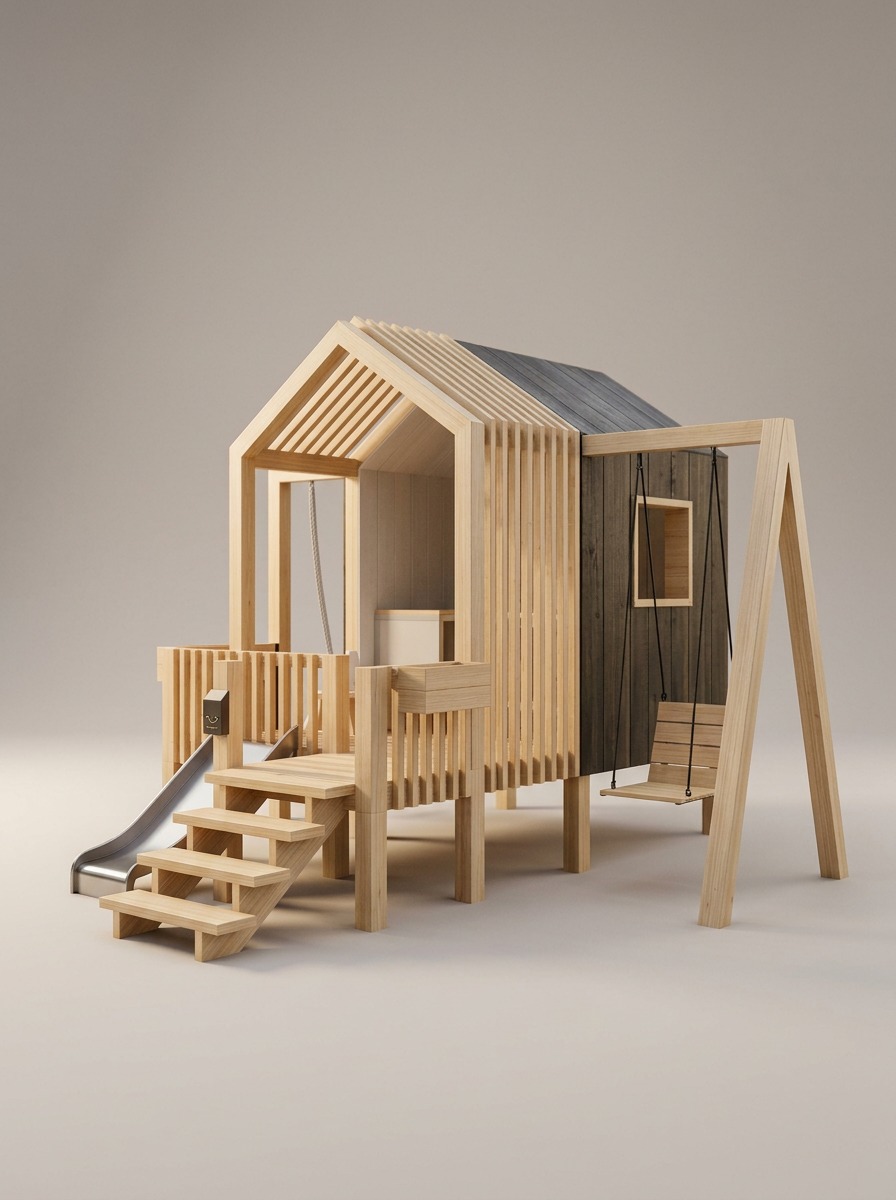

Премиум проект чертеж Детский игровой домик из дерева с горкой и качелями сделать
