Как сделать уличный роллетный шкаф своими руками: чертежи и инструкция

Скачать этот проект-чертёж в PDF

Установка уличного шкафа с роллетной системой позволяет организовать компактное хранение инвентаря или скрыть инженерные коммуникации. Конструкция из оцинкованной стали надежно защищает содержимое от осадков и несанкционированного доступа. Данный материал поможет разобраться в нюансах проектирования и сборки подобного изделия.

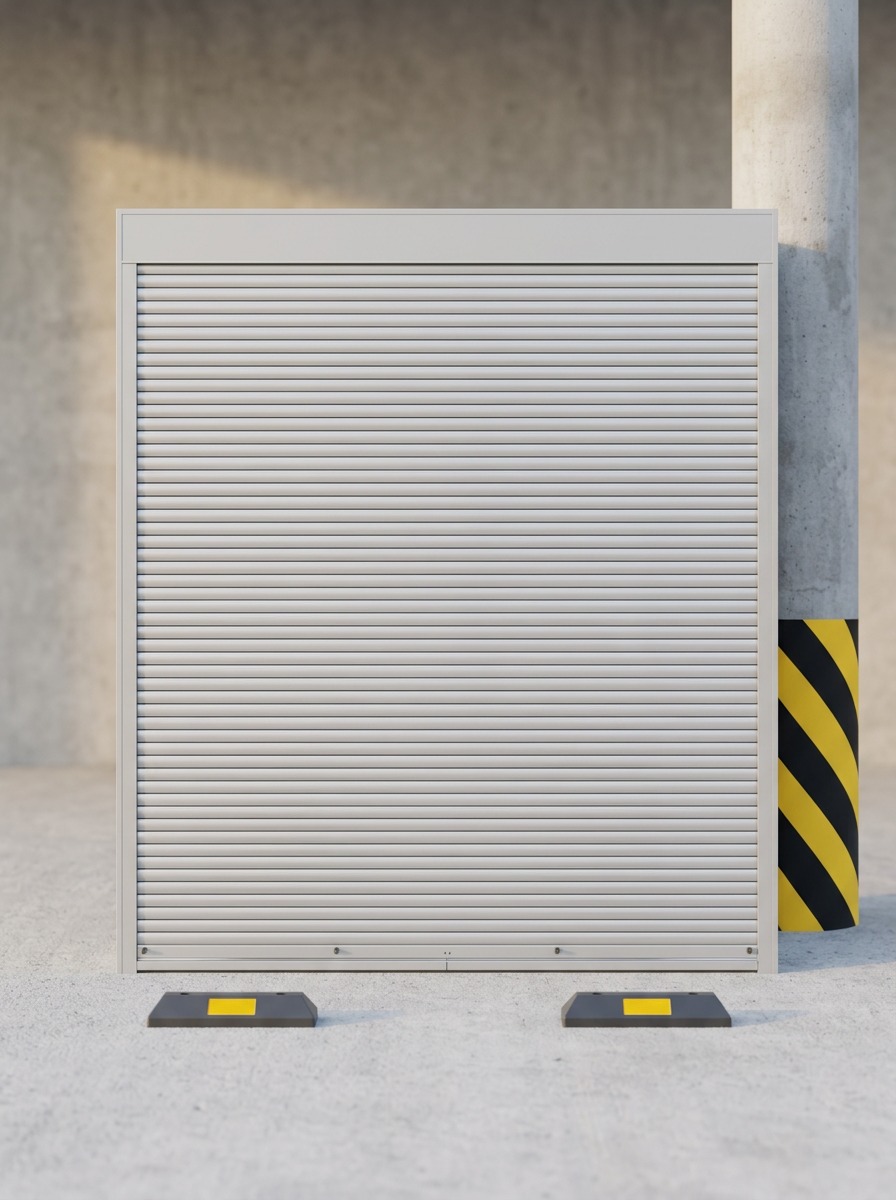

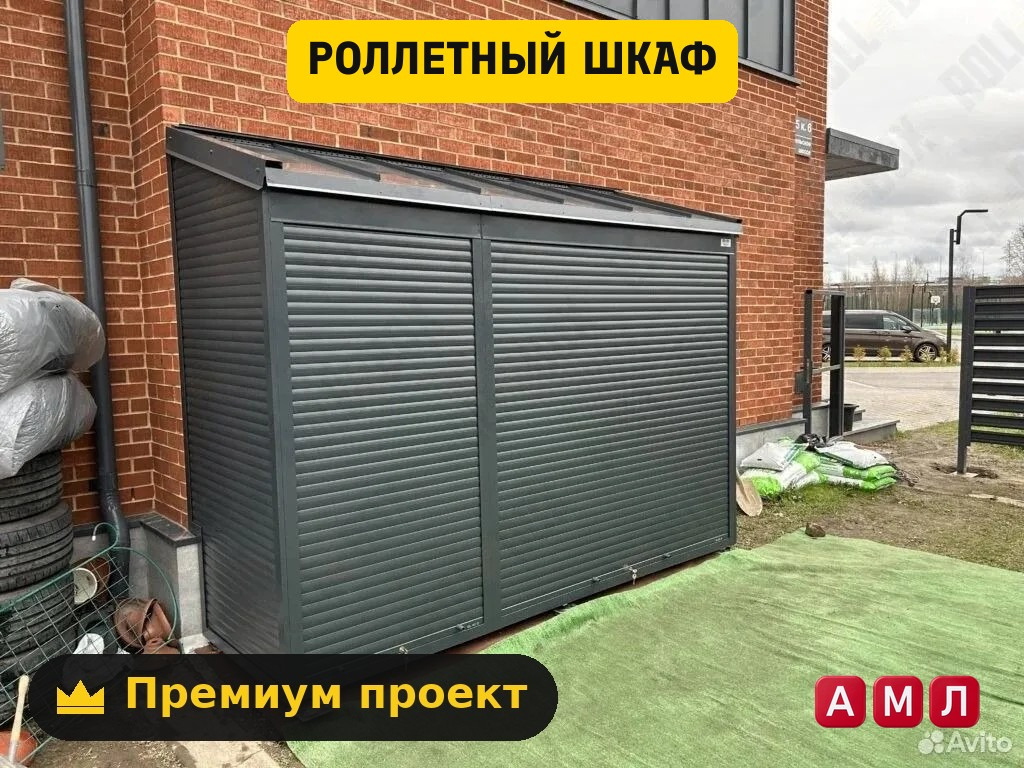

Конструктивные особенности уличного шкафа

Основой изделия выступает жесткий каркас из металлического профиля, обшитый листовым металлом. Роллетная система обеспечивает удобный доступ к внутреннему пространству без необходимости свободного места перед дверцами. Важно обеспечить герметичность стыков, чтобы предотвратить попадание влаги внутрь короба.

Подбор материалов для долговечной эксплуатации

Для каркаса оптимально использовать оцинкованный профиль или алюминиевые направляющие, которые не подвержены коррозии. Обшивку лучше выполнять из листовой стали с полимерным покрытием толщиной от 0.5 миллиметра. Использование качественных алюминиевых ламелей с внутренним уплотнителем гарантирует плавный ход и долговечность роллетного механизма.

Инструментарий для самостоятельной сборки

Для качественной работы потребуется стандартный набор инструментов мастерской. Вам понадобятся:

• Шуруповерт с набором бит.
• Заклепочник для соединения стальных листов.
• Угловая шлифовальная машина с диском по металлу.
• Измерительный инструмент, включая угольник и уровень.

Этапы монтажа металлического каркаса

Сборка начинается с монтажа нижней рамы, которая должна быть строго горизонтальной. После установки вертикальных стоек выполняется их соединение верхним обвязочным поясом. Проверка диагоналей на каждом этапе сборки исключает перекосы, которые могут привести к заклиниванию роллетного полотна.

Особенности установки роллетного механизма

Направляющие для роллет крепятся к передним стойкам каркаса с использованием герметика. Важно обеспечить строго параллельное расположение направляющих, иначе полотно будет ходить рывками. Верхний короб с валом устанавливается в последнюю очередь, после фиксации всех вертикальных элементов и проверки геометрии проема.

Типичные ошибки при проектировании и сборке

Главная ошибка новичков заключается в пренебрежении расчетами теплового расширения металла. Часто мастера забывают про вентиляционные отверстия, что приводит к появлению конденсата внутри шкафа. Также критически важно использовать только коррозионностойкий крепеж, чтобы избежать появления рыжих подтеков на фасаде уже через один сезон.

Адаптация размеров под конкретные задачи

Габариты изделия 2000 на 900 на 1450 миллиметров являются базовыми, однако конструкцию можно легко масштабировать. Узкие модели подходят для размещения газовых счетчиков, а широкие шкафы идеальны для хранения газонокосилок и садовой техники. При изменении размеров важно пересчитывать шаг ламелей и нагрузку на направляющие ролики.

Чтобы не тратить недели на расчеты и не совершать дорогостоящих ошибок при раскрое металла, воспользуйтесь готовым профессиональным проектом. Полный комплект чертежей, деталировка и пошаговая схема сборки доступны для скачивания на сайте ПроектСам. Это решение позволяет получить надежный результат с минимальными трудозатратами.
